Каркас башни градирни Челябинской ГРЭС

Каркас башни градирни Челябинской ГРЭС

Фото: OblasovaEA - собственная работа, CC BY-SA 4.0, wikimedia.org


Местоположение:  Челябинск, Россия

Разработчики проекта: НПО 'Мостовик', ООО 'Промэнергосервис' (г. Омск)
Автор расчетной модели: ведущий инженер Лозовик Сергей Сергеевич (НПО 'Мостовик').

Характеристика несущего каркаса вытяжной башни градирни

Несущий каркас вытяжной башни градирни выполнен в виде однопоясной сетчатой оболочки с треугольной ячейкой, состоящей из прямолинейных наклонных и кольцевых стержневых элементов, узловых элементов в виде сварных шестилепестковых звёздочек, связей и распорок. Кольцевые элементы приняты в виде плоских трубчатых ферм с бесфасоночными узлами. По высоте конструкция разбита на семь ярусов. Для уменьшения свободной длины элементов на первых четырёх ярусах середины наружных и внутренних поясов кольцевых ферм соединены распорками с серединами стержневых наклонных элементов однопоясной сетчатой оболочки.

Срединной поверхностью сетчатой оболочки является поверхность вращения, близкой по форме к однополостному гиперболоиду. Диаметр опорного кольца равен 46,750 м, минимальный диаметр составляет 26,182 м и располагается на отметке +40,545 м; диаметр верхнего кольца, расположенного на отметке +55,0 м, равен 27,68 м.

Наклонные элементы приняты трубчатого сечения диаметром 244 ÷ 325 мм. Пояса ферм состоят из труб диаметром 219 мм; решетка ферм, связи и распорки из труб диаметром 108 мм.

Обшивка выполнена в виде плоских щитов трапециевидной формы. В пределах одного яруса располагаются 24 щита. Каркас щитов состоит из двух вертикальных швеллеров высотой 200 мм и горизонтальных швеллеров высотой 150 мм. Профилированный лист принят с высотой гофры 44 мм. Жёсткость щита в своей плоскости обеспечивается сдвиговой жёсткостью прикреплённого к нему профилированного листа.

Программы для расчета конструкций

Крепление щитов обшивки производится в шести точках: в углах щита к кольцевым элементам с передачей на каркас только горизонтальных усилий и в серединах длинных сторон щита к наклонным несущим элементам с передачей на каркас всех вертикальных и соответствующих горизонтальных усилий от щита.

Все монтажные соединения элементов сетчатой оболочки каркаса приняты фрикционными на высокопрочных болтах М24 с контролируемым натяжением. Крепление щитов обшивки производится на болтах М16.

Крепление стального каркаса к железобетонному фундаменту принято жёстким с передачей на него горизонтальных и вертикальных усилий, а также опорных моментов в радиальной плоскости.

Жёсткость и неизменяемость сооружения обеспечивается неизменяемостью сетчатой оболочки с изгибно-жёсткими кольцами и опорными закреплениями.


Градирня 3D модель.JPG

Градирня 3D модель

Градирня 3D модель 1.JPG

Градирня 3D модель 1

Градирня в разрезе.JPG

Градирня в разрезе

Вид сверху.JPG

Вид сверху


Лестница

Конструкция узлов металлической решетки.png

Конструкция узлов металлической решетки

Расчетные нагрузки на жб фундаменты.png

Расчетные нагрузки на жб фундаменты

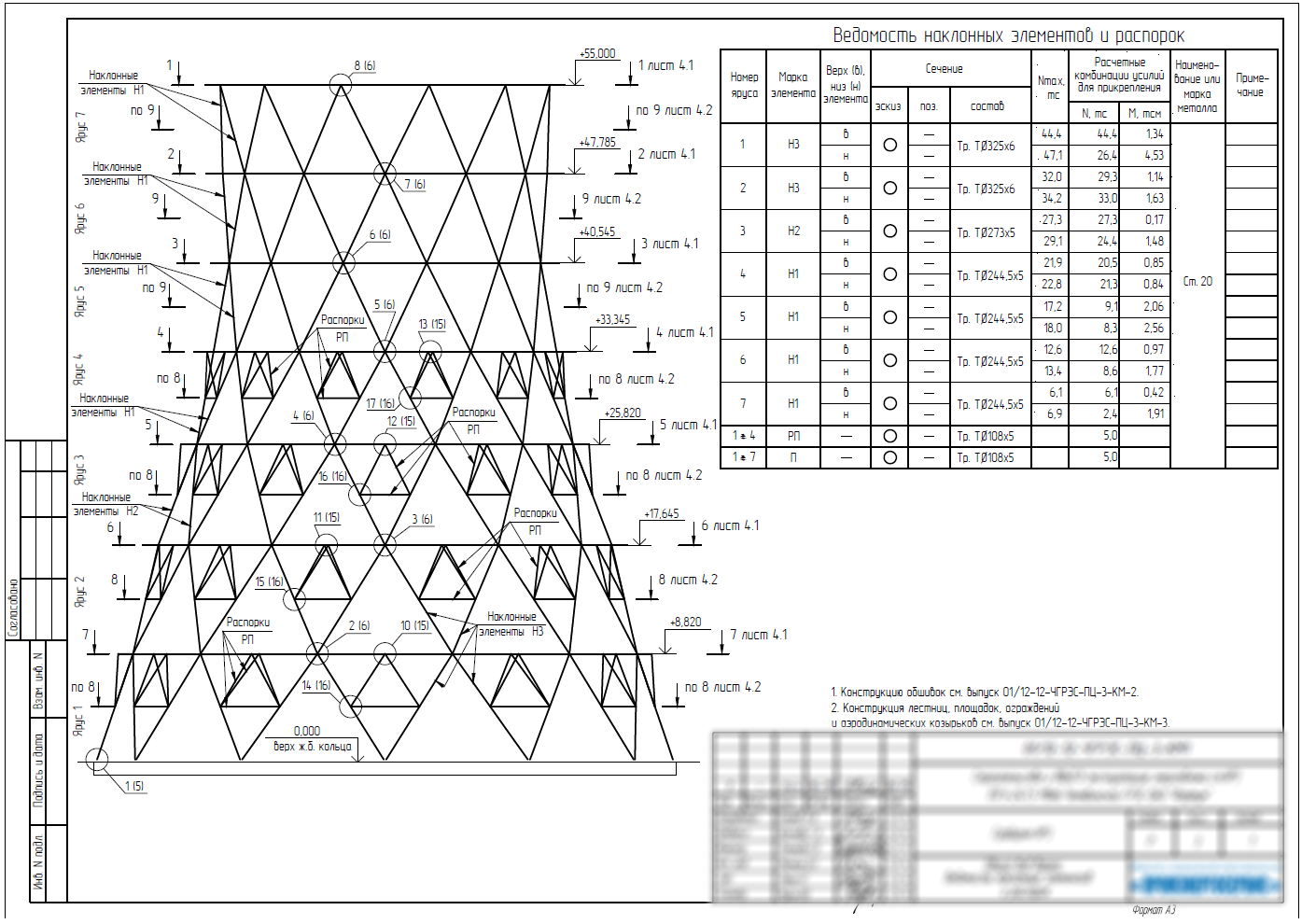

Общий вид башни. Ведомость наклонных элементов и распорок.png

Общий вид башни. Ведомость наклонных элементов и распорок

Нагрузки на градирню 2.png

Нагрузки на градирню 2

Нагрузки на градирню.png

Нагрузки на градирню

Мозаика прогибов элементов конструкции.png

Мозаика прогибов элементов конструкции

Продольное усилие в элементах расчетной модели.png

Продольное усилие в элементах расчетной модели

Контроль назначенных сечений 1.png

Контроль назначенных сечений 1

Контроль назначенных сечений 2.png

Контроль назначенных сечений 2

Цветовое решение башни. Разбивка на ярусы.png

Цветовое решение башни. Разбивка на ярусы

Общий вид расчетной модели (сечения в теле).png

Общий вид расчетной модели (сечения в теле)

Контроль назначенных нагрузок с помощью цветовых мозаик.png

Контроль назначенных нагрузок с помощью цветовых мозаик
