Єврокоди на практиці: розрахунок багатоквартирного будинку в LIRA-FEM

Коротко про об’єкт

  • Локація: Вільнюс, Литва
  • Норми: Єврокоди (LST EN)
  • Тип: житловий будинок з підземним паркінгом
  • ПЗ: LIRA-FEM (BIM/IFC > розрахунок > армування)
  • Автор розрахункової моделі: NJ Optimal

Опис об’єкта

Характеристики

  • Клас наслідків за LST EN 1990:2004CC2.
  • Клас надійності за STR 2.05.03:2003RC2.
  • Розрахунковий термін експлуатації за LST EN 1990:200450 років.
  • Тип за призначенням за STR 1.01.03:2017житловий.
  • Категорія за STR 1.01.03:2017особливі будівлі.
  • Вид будівництва за STR 1.01.08:2002нове будівництво.

Основні проєктні рішення

Проєктований об’єкт – будівля із мансардою та трирівневим підземним паркінгом. Підземну частину споруди виконано з залізобетонних пальових стін. Габарити в плані: 67,0 × 40,0 м та 25,0 × 27,0 м. Висота трьох рівнів підземного паркінгу hₚ = 3,25 м; висота надземних поверхів (1–4 поверхи) hₐ = 4,8 м. Загальна висота будівлі над поверхнею землі H ≈ 19,0 м. Будівлю розбито температурними швами по поверхах на деформаційні блоки; максимальна відстань між ними L = 35 м. Корпуси з’єднані підземним тунелем.

Конструкції: монолітні залізобетонні фундаменти на буронабивних палях із ростверками. Контури підземної частини – пальові стіни. Монолітні залізобетонні цокольні балки; стіни сходових клітин і ліфтових шахт; колони; перекриття (в зонах великих навантажень – балкові перекриття). Скатні дахи – зі сталевих ферм. Перекриття з колонами та стінами з’єднуються жорстко. Колони – монолітні залізобетонні. Сходові стіни та шахти ліфтів із фундаментами з’єднані гнучкими вузлами. Сталеві балки із залізобетонними конструкціями з’єднуються шарнірно. Влаштовуються буронабивні палі. При влаштуванні фундаментів поряд із вулицею та існуючими будівлями  передбачено тимчасове укріплення основи.

Етапи створення розрахункової схеми

Імпорт IFC і BIM-інтеграція

Підготовлена IFC-модель із Revit була експортована в LIRA-CAD (САПФІР-3D 2024) і відкоригована: виправлені нюанси геометрії, уточнені товщини плит та стін (в кілька ітерацій для отримання оптимальних товщин).

IFC-модель та доопрацьована модель у САПФІР 3D (Секція B)
IFC-модель та доопрацьована модель у LIRA-CAD (Секція B)

Прикладання навантажень

Постійні (LC1–LC4)

  • LC1: власна вага конструкцій;
  • LC2: постійне навантаження на перекриття;
  • LC3: навантаження від фасаду;
  • LC4: тиск ґрунту.

Експлуатаційні (LC5–LC6)

  • LC5: навантаження відповідно до призначення приміщень;
  • LC6: навантаження від внутрішніх перегородок, обладнання тощо.

Кліматичні (LC7–LC11)

  • LC7: снігові;
  • LC8–LC11: вітрові навантаження за чотирма напрямками (X+, X–, Y+, Y–).

Комбінації (РСН) і регіональні додатки

Таблиці РСН сформовані автоматично. Додатково були внесені зміни до коефіцієнтів безпеки для тимчасових навантажень з 1,5 на 1,3 — відповідно до регіональних литовських додатків до Єврокоду LST EN 1991-1-1.

Переклад з литовської мови на українську виконаний у Google Translate (для наглядності).
Переклад з литовської мови на українську (Google Translate)
Переклад з литовської мови на українську (Google Translate)
Розрахункова модель у «ВІЗОР» (Секція B)
Розрахункова модель у «ВІЗОР» (Секція B)

Результати розрахунку

Нижче наведено приклади вихідних результатів армування для стін і плит у секціях A та B.

5. Горизонтальне армування стін 1-го поверху
6. Вертикальне армування стін 1-го поверху
7. Горизонтальне армування стін -1-го поверху (Секція A)
8. Вертикальне армування стін -1-го поверху (Секція A)
9. Потреба в армуванні в напрямку X верхнього шару плити 1-го поверху (Секція B)
10. Потреба в армуванні в напрямку Y верхнього шару плити 1-го поверху (Секція B)
11. Потреба в армуванні в напрямку X нижнього шару плити 1-го поверху (Секція B)
12. Потреба в армуванні в напрямку Y нижнього шару плити 1-го поверху (Секція B)

IFC-модель армування

На основі отриманих результатів виконано IFC-модель армування для секцій A та B. Це дає змогу інтегрувати розрахункові дані в BIM-процес і передавати інформацію суміжним учасникам проєкту.

IFC модель армування виконана за результатами розрахунків (Секція A)
13. IFC модель армування (Секція A)
IFC модель армування виконана за результатами розрахунків (Секція B)
14. IFC модель армування (Секція B)

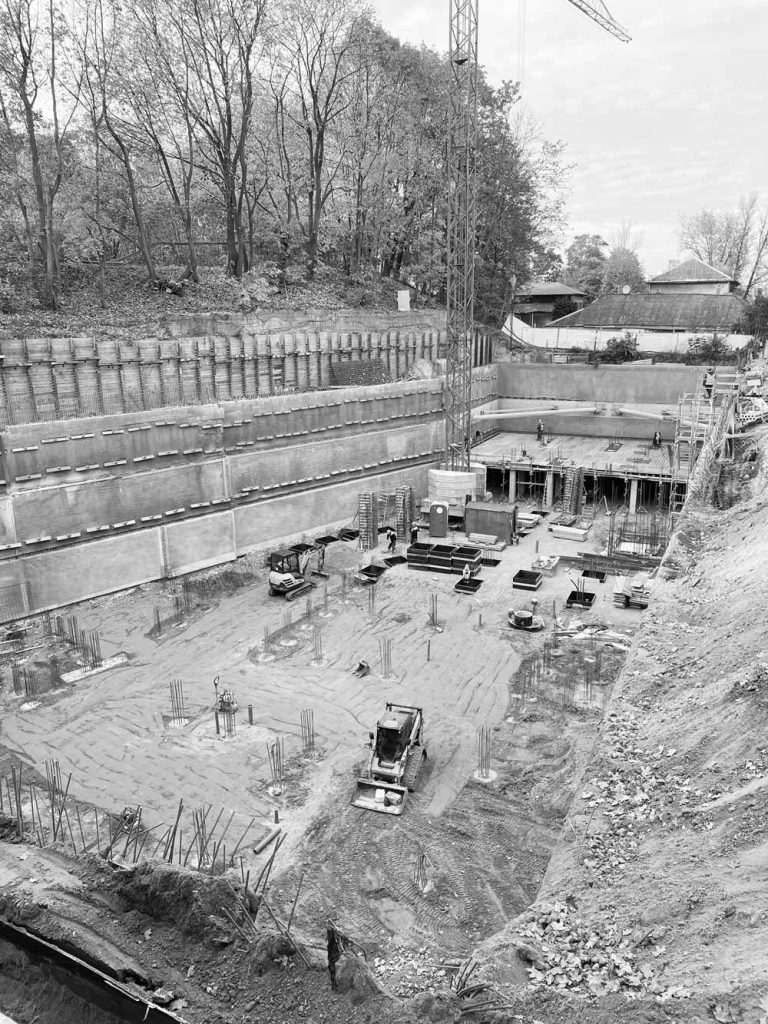

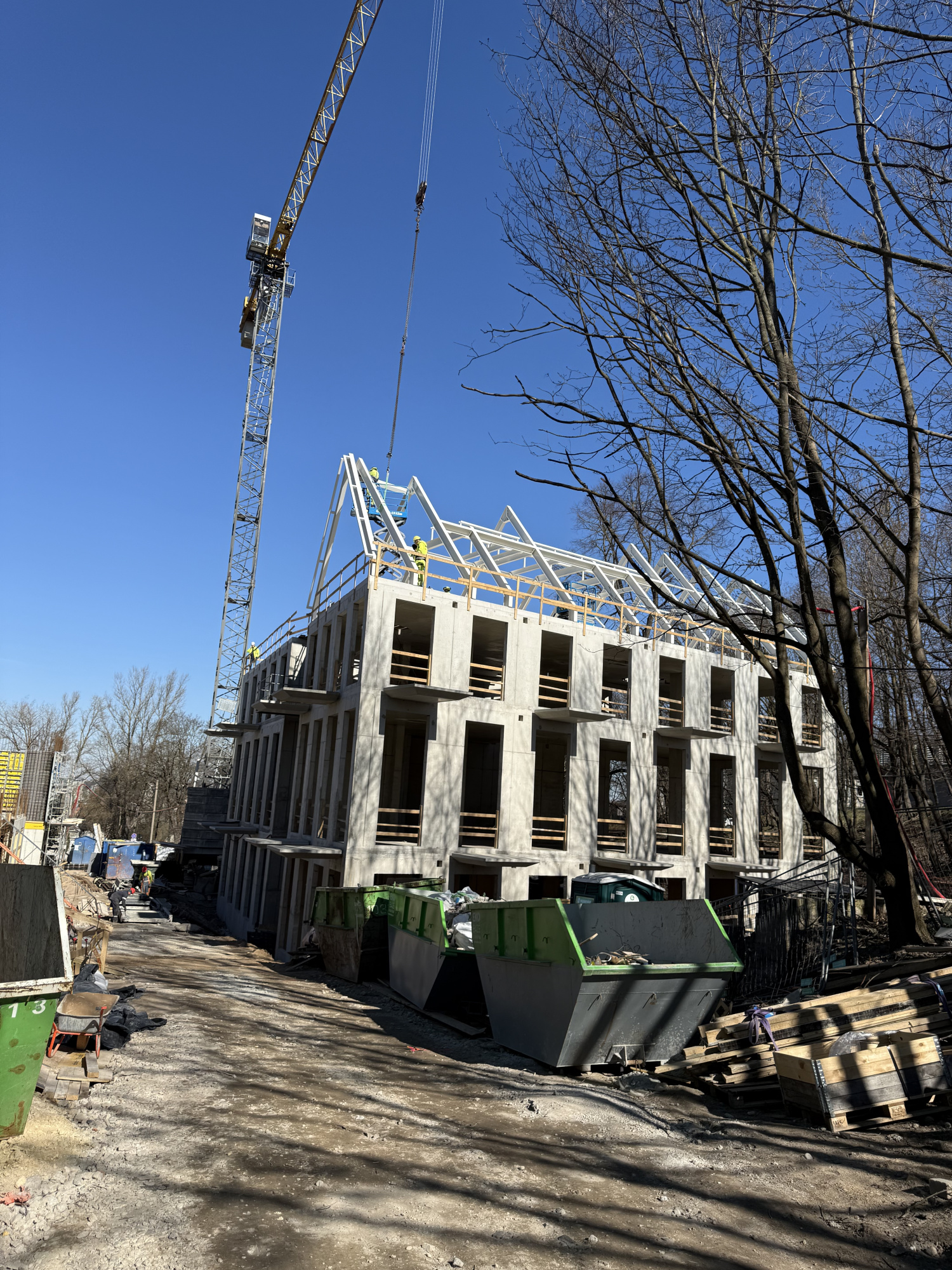

Процес будівництва
