• У роботі плагіна для Tekla Structures відновлено оновлення поперечних перерізів за результатами МКЕ-розрахунку, підбору/перевірки сталевих перерізів.

• Покращена передача з Revit до ЛІРА-САПР плит, отворів та навантажень з криволінійними ділянками контурів..

• Поліпшено імпорт IFC, а саме:

  • імпорт прив'язок стін;

  • розпізнавання балок;

  • розпізнавання колон;

  • виправлена помилка розпізнавання рівня просторів;

  • доопрацьовано розпізнавання сходів та перетворення призм на сходи.

• Виправлена помилка експорту IFC, через яку в деяких випадках відбувалося аварійне завершення роботи програми.

• Покращено експорт у DWG. При активній опції "Тільки переріз" для розрізу при експорті в DWG більше не передаються сходи, якщо вони не потрапляють у переріз.

• Покращено копіювання поверхів з одного проекту до іншого.

• Відновлено відображення параметра "Жорстка вставка" для балок у діалоговому вікні "Властивості".

• Доопрацьовано алгоритм генерації контурів продавлювання для колон з повернутим перерізом на плані.

• Додано перевірку для способу побудови "Прямокутник". Тепер побудова об'єкта не виконується, якщо дві сторони прямокутника співпадають.

• Поліпшено передачу плит із ВІЗОР-САПР у САПФІР (відновлення плит із розрахункової моделі у фізичну).

• Додано врахування об'єму капітелі та підколонника при розрахунку об'єму бетону колон.

• Поліпшено формування стержневих аналогів простінків для стін з великою кількістю прорізів різної висоти.

• Допрацьовано діалогове вікно "Заповнення прорізу".

• Виправлена помилка відображення арматури в 3D вигляді.

• Виправлена помилка, через яку навантаження, прикладене через властивості плити, не враховувало проріз у плиті.

• Виправлено видалення зв'язків між нодами при використанні збереженого алгоритму з бібліотеки САПФІР.

• Покращена робота нода GridWall. Тепер тріангуляція враховується при тиражуванні стіни поверхами.

• Доопрацьовано тріангуляцію через ноди.

• Доопрацьовано нод формування сітки осей з підложки.

• Доопрацьовано ноди імпорту IFC та XLS.

• Виправлено помилку роботи нодів створення навантажень, коли значення навантажень необхідно отримувати з таблиць через нод ImportXLS.

• Виправлена помилка роботи нода ImportIFC при спробах його оновлення.

• Виправлена можлива помилка при читанні lir-файлів для задач, що містять віддалені, але не упаковані елементи, в яких залишалися заданими динамічні маси.

• У діалозі "Інформація про вузол" для операцій копіювання властивостей вузлів відновлено команду "Копіювати для відмічених об'єктів".

• Виправлено можливу помилку роботи розрахункового процесора, що виникала при великій кількості заданих стадій монтажу (більше ніж 300 стадій).

• Виправлена передача моделей із САПФІР, що містять сталезалізобетонні поперечні перерізи.

• Для просторового стержневого КЕ з урахуванням депланації перерізу (тип КЕ 7) уточнено обчислення зусилля бімоменту Bw.

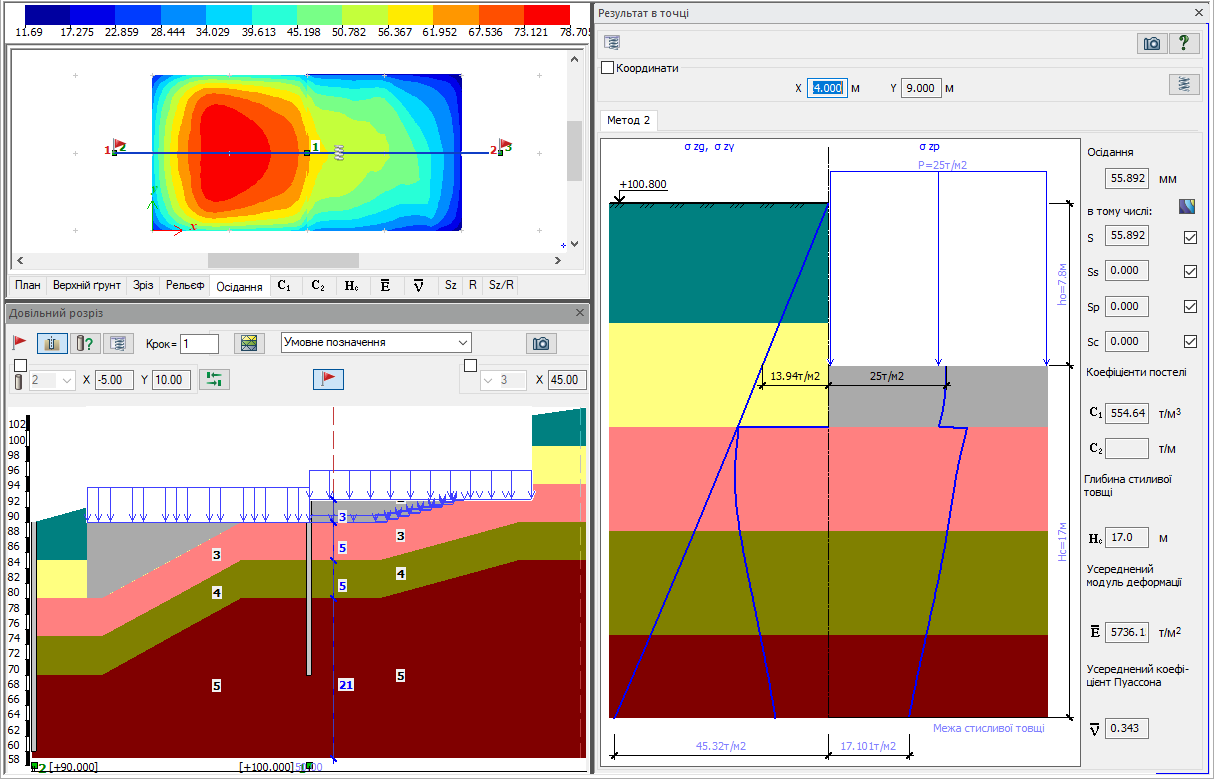

• У системі ҐРУНТ виправлено призначення характеристик шару ґрунтової подушки.

• Виправлена помилка підбору поперечного армування при розрахунку вогнестійкості для норм ДБН В.2.6-98:2009.

• У розрахунку жорсткості паль виправлено врахування параметра паль "виключити з довжини палі довжину жорсткої вставки".

• Для КЕ 265, 266 в описі жорсткості відновлено виведення коректного значення для заданого зазору.

• При генерації таблиці РСН для норм СП РК EN 1990:2002+A1:2005/2011 усунено можливе аварійне завершення роботи програми при створенні комбінацій основного сполучення, що містять вітрові та снігові види навантажень.

• У ЛІРА-САПР API додані методи для імпорту файлів та генерації результатів у форматі CSV.

• Виправлено врахування граничної непружної деформації при передачі зусиль РСЗ в розрахунок сталевих вузлів. Раніше не враховувався коефіцієнт редукції, коли в результаті розрахунку сейсміки для норм КМК 2.01.03-19 виходило менше 2-х складових.

• Виправлено аварійне завершення роботи програми при спробі налаштувати стикування складених профілів типу швелер та швелер+двотавр.

• Усунено можливе аварійне завершення роботи програми при розрахунку параметрів нелінійних тріщин у залізобетонних пластинах, у яких арматура у перерізі пластини задана з використанням комбінованих ТЗА.

• Реалізовано оновлення параметрів жорсткості КЕ 310 та жорсткості сталевого каната при зміні діаметра каната.

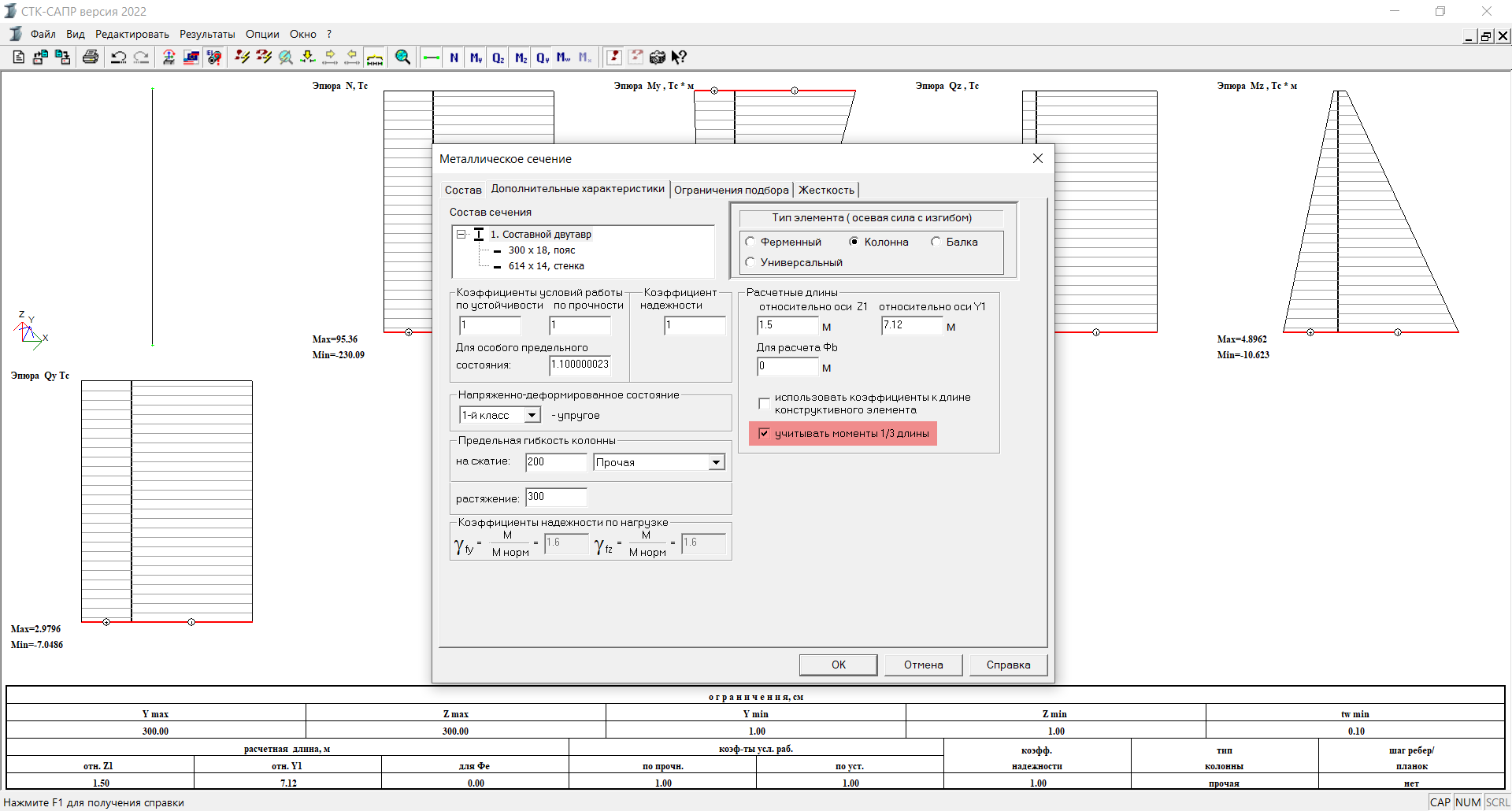

• Для тонколистових профілів (товщина менше 4 мм) відновлено розрахунок стійкості відповідно до ДБН В.2.6-198:2014.

• Виправлено виведення мозаїк відсотків використання по стійкості сталевих балок та колон.

• Враховано коефіцієнт умов роботи Yc при обчисленні несучої здатності забивних паль на висмикування.

• Для залізобетонних стержневих елементів виправлено відображення значень на мозаїці коефіцієнтів запасу заданого армування у режимі перевірки "Коефіцієнт запасу/додаткове армування (КЗ/ТАК)", а також виведення значень у таблицях "Арматура в елементах".

• Уточнено обчислення НДС в ітераційних нелінійних об'ємних КЕ із заданими основним та армуючим матеріалами.

• Для норм СП РК EN 1992-1-1:2004/2011 виправлена помилка визначення КЗ у пластинчастих елементах, коли діючі зусилля від сил, що перерізують, менше несучої здатності бетонного перерізу.

• Знято обмеження на кількість шарів ґрунту, що задаються в діалозі "Свердловини" системи ҐРУНТ.

• Виправлено документування таблиці вихідних даних "Свердловини" для випадку, коли нумерація свердловин починається не з "1".

• У роботі плагіна для Tekla Structures відновлено оновлення поперечних перерізів за результатами МКЕ-розрахунку, підбору/перевірки сталевих перерізів.

• Покращена передача з Revit до ЛІРА-САПР плит, отворів та навантажень з криволінійними ділянками контурів..

• Поліпшено імпорт IFC, а саме:

  • імпорт прив'язок стін;

  • розпізнавання балок;

  • розпізнавання колон;

  • виправлена помилка розпізнавання рівня просторів;

  • доопрацьовано розпізнавання сходів та перетворення призм на сходи.

• Виправлена помилка експорту IFC, через яку в деяких випадках відбувалося аварійне завершення роботи програми.

• Покращено експорт у DWG. При активній опції "Тільки переріз" для розрізу при експорті в DWG більше не передаються сходи, якщо вони не потрапляють у переріз.

• Покращено копіювання поверхів з одного проекту до іншого.

• Відновлено відображення параметра "Жорстка вставка" для балок у діалоговому вікні "Властивості".

• Доопрацьовано алгоритм генерації контурів продавлювання для колон з повернутим перерізом на плані.

• Додано перевірку для способу побудови "Прямокутник". Тепер побудова об'єкта не виконується, якщо дві сторони прямокутника співпадають.

• Поліпшено передачу плит із ВІЗОР-САПР у САПФІР (відновлення плит із розрахункової моделі у фізичну).

• Додано врахування об'єму капітелі та підколонника при розрахунку об'єму бетону колон.

• Поліпшено формування стержневих аналогів простінків для стін з великою кількістю прорізів різної висоти.

• Допрацьовано діалогове вікно "Заповнення прорізу".

• Виправлена помилка відображення арматури в 3D вигляді.

• Виправлена помилка, через яку навантаження, прикладене через властивості плити, не враховувало проріз у плиті.

• Виправлено видалення зв'язків між нодами при використанні збереженого алгоритму з бібліотеки САПФІР.

• Покращена робота нода GridWall. Тепер тріангуляція враховується при тиражуванні стіни поверхами.

• Доопрацьовано тріангуляцію через ноди.

• Доопрацьовано нод формування сітки осей з підложки.

• Доопрацьовано ноди імпорту IFC та XLS.

• Виправлено помилку роботи нодів створення навантажень, коли значення навантажень необхідно отримувати з таблиць через нод ImportXLS.

• Виправлена помилка роботи нода ImportIFC при спробах його оновлення.

• Виправлено проблему з прив'язкою перерізу при дзеркальному копіюванні колон.
• Виправлено роботу арматурних випусків для колон зі зміщеним перерізом (не в центрі мас).
• Виправлено помилку створення поверхів у ноді Імпорт *.ifc
• Виправлено помилку при імпорті криволінійних балок з файлу *.ifc
• Виправлено поворот перерізу для балок, близьких до вертикальних.
• Для похилих плит реалізовано можливість створення додаткових завантажень в монтажних задачах.
• Додана можливість розсічення на поверхи для похилих колон.
• Виправлена підрізка балок під похилі колони.
• Виправлено фільтр для експорту 3D-моделі до AutoCad.
• Виправлено помилку об'єднання плит з отворами.

• Відновлено формування комбінацій РСЗ для кранових навантажень.
• Виправлено кодування ряду текстових таблиць (у форматі *.rpt): таблиця характеристик ґрунтів, результати розрахунку коефіцієнтів пружної основи C1/C2, результати розрахунку палі, таблиці результатів металевого розрахунку.
• Усунено можливе зациклювання при ітераційному уточненні жорсткостей у нелінійному розрахунку конструкцій "Інженерна нелінійність 1" для елементів із малим відсотком армування.
• Прискорено перегляд та редагування груп об'єднання переміщень, коли їх кількість становить понад 10 000 груп.
• У діалоговому вікні "Характеристики ґрунтів" усунуто проблему відображення тексту, вставленого з буфера обміну.
• Виправлено проблему відновлення елементів "Книги Звітів", з іменами, що містять кириличні символи.
• Для мозаїк навантажень зосереджених сил додано можливість роздільного перегляду навантажень-штампів та інших зосереджених сил.
• Виправлено читання результатів РСЗ для суперелементів, в іменах яких містять кириличні символи.
• Для скінченних елементів, що входять до конструктивного елемента, усунуто дублювання навантажень при заданні початкових недосконалостей.
• Для сейсмічного впливу за нормами СП РК EN 1998-1:2004/2012, НТП РК 08-01.1-2021 (модуль динаміки 61 ) виправлено візуальне подання графіків горизонтального та вертикального коефіцієнтів динамічності для ІІІ-го типу ґрунту.
• Виправлена проблема перенесення налаштувань користувацького інтерфейсу з попередніх версій ПК ЛІРА-САПР.
• Для нелінійних задач, що містять суперелементи, уточнено читання результатів на проміжних кроках нелінійних історій, і для розгорнутих суперелементів виправлено відображення результатів у вікні інформації про вузли та елементи.
• Для задач із кроковою нелінійністю відновлено формування текстових таблиць зусиль по РСН на фінальних кроках історій нелінійних завантажень.
• Виправлено помилку копіювання таблиці введення "Розрахункові сполучення навантажень (РСН)" в іншу розрахункову схему.
• Усунуто можливе аварійне завершення роботи програми при дзеркальному копіюванні фрагмента схеми.
• Для універсального стержня змінного перерізу внесено уточнення щодо розстановки ребер жорсткості.
• При роботі з "Книгою звітів" усунуто можливу проблему збереження групи зображень у папках з довгими іменами.
• В системі МЕТЕОР відновлено формування узагальненої задачі в режимі "РСЗ+" для задач з динамікою в часі та задач з історіями нелінійних завантажень.
• Покращено масштабування піктограм панелей інструментів для 4К UHD моніторів.
• Реалізовано врахування користувацьких значень коефіцієнтів відповідальності при обчисленні РСЗ для цегляних простінків.
• При обчисленні жорсткостей паль уточнено визначення типу ґрунтового шару під п'ятою палі.
• Виправлено визначення ширини осадової лунки для деяких типів стандартних перерізів.
• При розрахунку сталевих конструкцій на прогресуюче обвалення, в історії/РСЗ/РСН для останнього завантаження (Особливий/Аварійний вплив) можна задавати частку тривалості для виконання перевірки прогинів.
• Усунена можлива зупинка пакетного розрахунку в процесі ітераційного уточнення жорсткості паль.
• При видачі результатів розрахунку зусиль у простінках виправлено можливу розбіжність значень у діалогових вікнах та у файлі звіту.
• Для сталевих перерізів, які розраховуються з урахуванням корозії, уточнено значення відсотка використання за умовою загальної стійкості, що виводяться у файл результатів.
• Усунено неточність при експорті зусиль для перерізуючих сил у "Конструктор Перерізів".
• Виправлено помилку відображення результатів розрахунку головних та еквівалентних напружень по РСЗ для великих задач (понад 32 тис. елементів).
• Доданий плагін для зв'язку з Tekla Structures 2023.
• У розрахунку залізобетонних елементів на перерізуючу силу для груп зусиль А1, В1, С1, D1, E1 уточнено застосування коефіцієнтів yb2 та yb3.
• У розрахунку залізобетонних елементів на перерізуючу силу по нормах СП РК EN 1998-1:2004/2012 уточнено формування розрахункових характеристик матеріалів.
• У розрахунку залізобетонних стержневих елементів по нормах СП РК EN 1998-1:2004/2012 уточнено вплив параметру "розкріплений/нерозкріплений" елемент при розрахунку по номінальній гнучкості.
• Виправлено кодування *.xls файлів із результатами інтерактивних таблиць.
• Виправлено експорт даних для розрахунку фундаментів з ПК ЛІРА-САПР 2022 у ПК ФОК Комплекс у випадку, коли в експортному файлі містилися кириличні символи.
• При обертанні розрахункової схеми, представленої в ізометричній проекції, виправлено її відображення при повороті навколо глобальних осей X і   Y.
• У розрахунку залізобетонних стержневих елементів по нормах СП РК EN 1998-1:2004/2012 для колон уточнено обчислення наведених моментів при розрахунку номінальної гнучкості.

• Виправлено проблему з прив'язкою перерізу при дзеркальному копіюванні колон.
• Виправлено роботу арматурних випусків для колон зі зміщеним перерізом (не в центрі мас).
• Виправлено помилку створення поверхів у ноді Імпорт *.ifc
• Виправлено помилку при імпорті криволінійних балок з файлу *.ifc
• Виправлено поворот перерізу для балок, близьких до вертикальних.
• Для похилих плит реалізовано можливість створення додаткових завантажень в монтажних задачах.
• Додана можливість розсічення на поверхи для похилих колон.
• Виправлена підрізка балок під похилі колони.
• Виправлено фільтр для експорту 3D-моделі до AutoCad.
• Виправлено помилку об'єднання плит з отворами.

ІНТЕРОПЕРАБЕЛЬНІСТЬ – компоненти технології ВIM

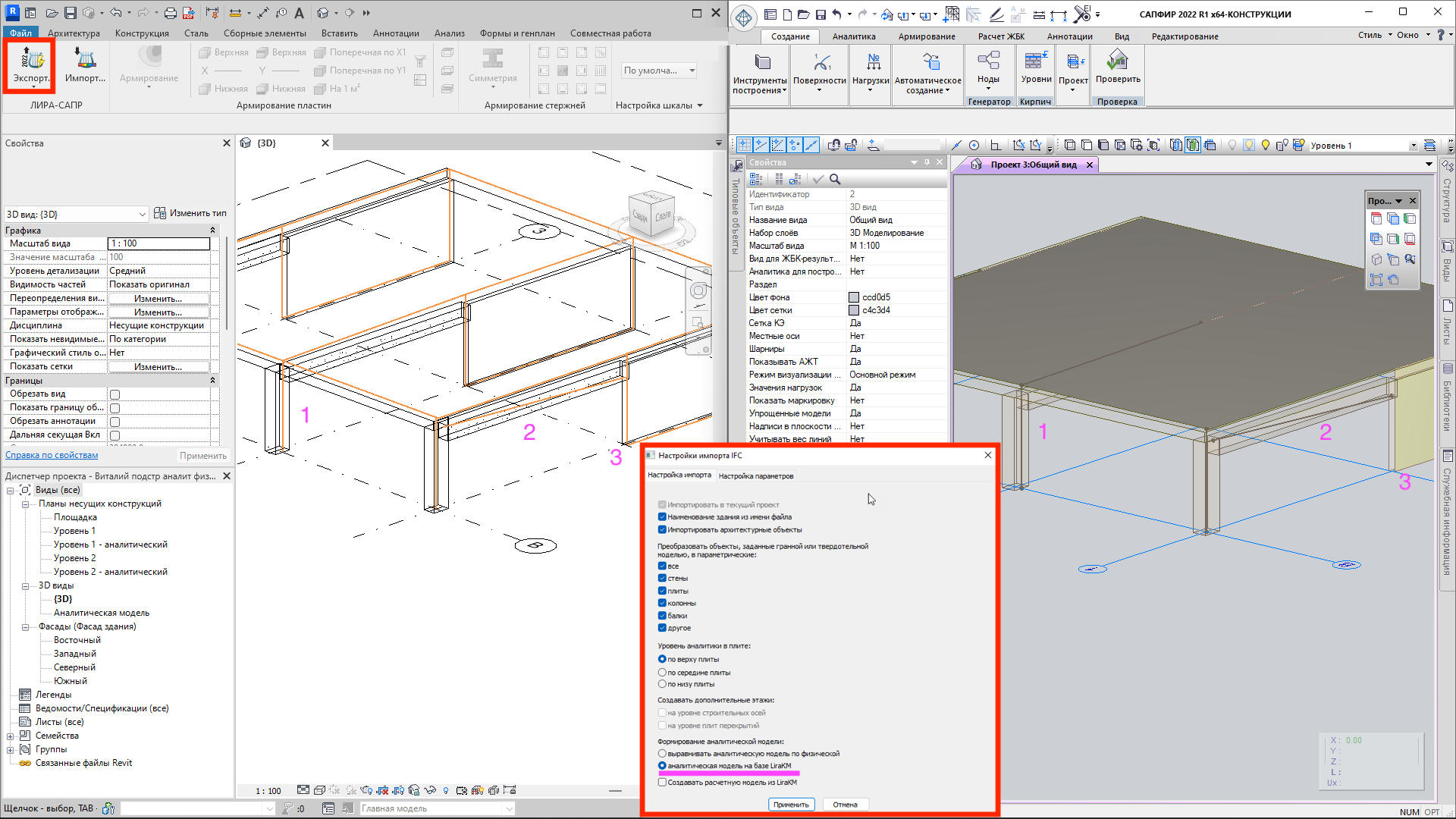

• Покращена робота плагіна Revit - ЛІРА-САПР:
  • діалогове вікно “Експорт” стало немодальним, що дозволяє виконувати призначення властивостей на аналітичні моделі Revit без необхідності закривати вікно;
  • відновлено передачу Лінійного навантаження на елемент з Revit 2022;
  • додано можливість призначити "матеріали по категорії" для англійської локалізації програми.
• Об'єднані імпорти *.dwg і *.dxf для команд “Імпорт поверхових планів”, “Імпорт Креслення AutoCad”, “Імпорт моделі у новий проект” та для ноду “Імпорт підложки у форматі *.dxf, *.dwg”.
• У діалоговому вікні “Імпорт поверхових планів” додано збереження висоти поверхів у шаблон параметрів для подальшого використання.
• Покращено імпорт IFC:
  • створюються поверхи по плитах для моделей, які записані в IFC як один поверх;
  • покращено розпізнавання стін з великою кількістю граней;
  • покращено розпізнавання прорізів;
  • додане розпізнавання кольорів об'єктів;
  • покращений імпорт балок.

САПФІР-КОНСТРУКЦІЇ

• Для способу застосування вітрового навантаження 1- в торці перекриттів реалізована опція напір/відсмоктування окремо (для всіх нормативів). При вибраній опції “Так” формуються окремі навантаження для напору та відсмоктування.
• Реалізація положення СП РК EN 1991-1-4:2005/2011 Вітрові впливи п.7.1.2 (Асиметричний напір вітру). Для способів застосування вітрового навантаження 1- в торці перекриттів і 2-напір/відсмоктувач у просторі, додана можливість завдання параметра Асиметричний напір, із зазначенням коефіцієнтів тиску зліва і справа (для всіх нормативів).

• У діалозі “Сумування навантажень” додано можливість коригування величин підсумкових значень навантажень окремо за кожним напрямом та за кожним завантаженням. Дана опція доступна в режимі Архітектура та в режимі Розрахункова модель.
• Додано модулі завдання сейсмічних навантажень по нормах республіки Узбекистан КМК 2.01.03-19 (33 модуль), Таджикистан МКС ЧТ 22-07-2007 (48 модуль) і Грузії ПН 01.01.-09 (53 модуль).
• Для всіх сейсмічних модулів додано наступні параметри:
  • необхідний відсоток модальних мас;
  • сумування форм переміщень, які мають однакову частоту;
  • вибір методу підсумовування сейсмічних складових;
  • врахування відкинутих та невирахованих форм коливань.
• У режимі "Розрахункова модель" у діалозі "Редактор завантажень" доступна опція Копіювати навантаження в архітектуру. Даний інструмент дозволяє скопіювати будь-які навантаження в архітектуру, у тому числі вітрові навантаження, навантаження, отримані інструментом збору навантаження через посередники.

• Реалізовано видалення завантаження спільно з усіма навантаженнями, які в ньому знаходяться:
  • для вітрового, сейсмічного, спеціального навантаження і тиску ґрунту - видаляються відповідні позиції в діалоговому вікні “Структура проекту”;
  • для навантаження, що задається у властивостях плити – очищується відповідний параметр зі значенням навантаження;
  • для об'єктів з інтерпретацією Навантаження (перегородка, балка, колона, плита і т.д.) - видаляється сам об'єкт

• Реалізовано новий метод тріангуляції “адаптивний чотирикутний версія 2”. За результатами порівняння на низці задач метод "адаптивний чотирикутний версія 2" може дати прискорення від 2 до 4 разів. Чим більше відношення габариту схеми до кроку тріангуляції і чим більше обов'язкових точок для тріангуляції, тим швидше відбуватиметься тріангуляція новим методом по відношенню до старого. Також на низці задач при включеній опції “Згладити сіть” помітно покращення якості тріангуляційної сіті.

ПАНЕЛЬНІ БУДІВЛІ

• Покращено розбивку КЕ стику над прорізами.
• Поліпшено формування заставних деталей у стику над прорізами, для яких у властивостях прорізу встановлено параметр “Перемичка - Стержнем”.

САПФІР-ЗБК

• Реалізовано отримання креслень і вузлів продавлювання по нормах СП РК EN 1992-1-1:2004/201.

• Розроблено новий діалог “Розміщення арматури”, який призначений для завдання параметрів розміщення стержнів поперечного армування проти продавлювання та подальшого конструювання окремими стержнями чи каркасами.

САПФІР-ГЕНЕРАТОР

• Додані ноди “Дуга по трьох точках”, “Дуга по двох точках і напрямку”, “Площина по трьох точках”.

ІНТЕРОПЕРАБЕЛЬНІСТЬ – компоненти технології ВIM

• Покращена робота плагіна Revit - ЛІРА-САПР:
  • діалогове вікно “Експорт” стало немодальним, що дозволяє виконувати призначення властивостей на аналітичні моделі Revit без необхідності закривати вікно;
  • відновлено передачу Лінійного навантаження на елемент з Revit 2022;
  • додано можливість призначити "матеріали по категорії" для англійської локалізації програми.
• Об'єднані імпорти *.dwg і *.dxf для команд “Імпорт поверхових планів”, “Імпорт Креслення AutoCad”, “Імпорт моделі у новий проект” та для ноду “Імпорт підложки у форматі *.dxf, *.dwg”.
• У діалоговому вікні “Імпорт поверхових планів” додано збереження висоти поверхів у шаблон параметрів для подальшого використання.
• Покращено імпорт IFC:
  • створюються поверхи по плитах для моделей, які записані в IFC як один поверх;
  • покращено розпізнавання стін з великою кількістю граней;
  • покращено розпізнавання прорізів;
  • додане розпізнавання кольорів об'єктів;
  • покращений імпорт балок.

САПФІР-КОНСТРУКЦІЇ

• Для способу застосування вітрового навантаження 1- в торці перекриттів реалізована опція напір/відсмоктування окремо (для всіх нормативів). При вибраній опції “Так” формуються окремі навантаження для напору та відсмоктування.
• Реалізація положення СП РК EN 1991-1-4:2005/2011 Вітрові впливи п.7.1.2 (Асиметричний напір вітру). Для способів застосування вітрового навантаження 1- в торці перекриттів і 2-напір/відсмоктувач у просторі, додана можливість завдання параметра Асиметричний напір, із зазначенням коефіцієнтів тиску зліва і справа (для всіх нормативів).

• У діалозі “Сумування навантажень” додано можливість коригування величин підсумкових значень навантажень окремо за кожним напрямом та за кожним завантаженням. Дана опція доступна в режимі Архітектура та в режимі Розрахункова модель.
• Додано модулі завдання сейсмічних навантажень по нормах республіки Узбекистан КМК 2.01.03-19 (33 модуль), Таджикистан МКС ЧТ 22-07-2007 (48 модуль) і Грузії ПН 01.01.-09 (53 модуль).
• Для всіх сейсмічних модулів додано наступні параметри:
  • необхідний відсоток модальних мас;
  • сумування форм переміщень, які мають однакову частоту;
  • вибір методу підсумовування сейсмічних складових;
  • врахування відкинутих та невирахованих форм коливань.
• У режимі "Розрахункова модель" у діалозі "Редактор завантажень" доступна опція Копіювати навантаження в архітектуру. Даний інструмент дозволяє скопіювати будь-які навантаження в архітектуру, у тому числі вітрові навантаження, навантаження, отримані інструментом збору навантаження через посередники.

• Реалізовано видалення завантаження спільно з усіма навантаженнями, які в ньому знаходяться:
  • для вітрового, сейсмічного, спеціального навантаження і тиску ґрунту - видаляються відповідні позиції в діалоговому вікні “Структура проекту”;
  • для навантаження, що задається у властивостях плити – очищується відповідний параметр зі значенням навантаження;
  • для об'єктів з інтерпретацією Навантаження (перегородка, балка, колона, плита і т.д.) - видаляється сам об'єкт

• Реалізовано новий метод тріангуляції “адаптивний чотирикутний версія 2”. За результатами порівняння на низці задач метод "адаптивний чотирикутний версія 2" може дати прискорення від 2 до 4 разів. Чим більше відношення габариту схеми до кроку тріангуляції і чим більше обов'язкових точок для тріангуляції, тим швидше відбуватиметься тріангуляція новим методом по відношенню до старого. Також на низці задач при включеній опції “Згладити сіть” помітно покращення якості тріангуляційної сіті.

ПАНЕЛЬНІ БУДІВЛІ

• Покращено розбивку КЕ стику над прорізами.
• Поліпшено формування заставних деталей у стику над прорізами, для яких у властивостях прорізу встановлено параметр “Перемичка - Стержнем”.

САПФІР-ЗБК

• Реалізовано отримання креслень і вузлів продавлювання по нормах СП РК EN 1992-1-1:2004/201.

• Розроблено новий діалог “Розміщення арматури”, який призначений для завдання параметрів розміщення стержнів поперечного армування проти продавлювання та подальшого конструювання окремими стержнями чи каркасами.

САПФІР-ГЕНЕРАТОР

• Додані ноди “Дуга по трьох точках”, “Дуга по двох точках і напрямку”, “Площина по трьох точках”.

ВІЗОР-САПР

• Для норм EN 1990:2002+A1:2005, СП РК EN 1990:2002+A1/2011 реалізована можливість формувати визначальні зусилля РСН(в) за результатами розрахунку задач динаміки у часі. Дана можливість дозволяє, наприклад, використовувати розрахунки в часовій області для проектування активної сейсмоізоляції та одночасно виконувати перевірку несучої здатності конструктивних елементів (залізобетонних, сталевих).

• Допрацьовано опцію відображення схеми, яка показує стадії монтажу з урахуванням додаткових завантажень. При включенні даного прапорця відображаються не тільки елементи, що змонтовані на даній стадії, а й пов'язані з цією стадією додаткові завантаження. Також активізація даного прапорця впливає на побудову мозаїк навантажень та виконання підсумовування навантажень (враховуються додаткові завантаження, задані в поточній стадії монтажу).

• Для задач з моделюванням зведення додані контролі завдання вихідних даних, також у діалозі Моделювання нелінійних завантажень додана команда для відмітки елементів, які змонтовані на поточній стадії, з навантаженнями, що додані раніше монтажу.

• Додана команда, яка дозволяє додати відмічений елемент до списку елементів, що монтуються або демонтуються.

• Додана можливість виведення мозаїки максимальної площі поздовжньої арматури в кутах/біля верхньої та нижньої граней/біля бокових граней перерізу стержня по вибраному напрямку.

• Додані мозаїки результатів розрахунку залізобетонних конструкцій:

  • кодів помилок при розрахунку сейсмічного запасу FS у стержнях та у пластинах для норм ДБН В.2.6-98:2009 "Бетонні та залізобетонні конструкції";

  • контрольного периметра Uout при продавлюванні для норм СП РК EN 1992-1-1:2004/2011 "Проектування залізобетонних конструкцій".

• Реалізовані мозаїки кутів між вибраною місцевою (узгодженою) віссю/віссю ортотропії пластини та глобальною віссю.



Мозаїка кутів між місцевою віссю Z1 пластини та глобальної віссю Z

• Додана можливість групового редагування навантажень-штамп, наприклад, зміна інтенсивності навантажень від зовнішнього огородження.

• У діалог формування АЖТ додана можливість перетворення обраних АЖТ на виді стержнів великої жорсткості. Дана можливість може бути використана при моделюванні температурних навантажень, наприклад, для плит перекриттів щоб виключити концентрації напружень у місцях стикування з елементами колон.



Перетворення вибраних АЖТ на стержні великої жорсткості

• Додано виведення максимальних, мінімальних і максимальних за абсолютною величиною значень досліджуваного параметра для нелінійних історій (без урахування проміжних результатів) і параметрів тріщин (з урахуванням проміжних результатів).

• Додано виведення огинаючих максимальних за абсолютною величиною (ABS) значень досліджуваного параметру для РСЗ і РСН визначальних.



Огинальна максимальних за абсолютною величиною значень згинального моменту для розрахункових РСЗ і РСН визначальних

• У діалог завдання коефіцієнта до модулів пружності додалася можливість змінювати для відмічених елементів або для всієї схеми раніше задані коефіцієнти в n разів.

• У діалогове вікно “Перекоси” додано коефіцієнт поведінки q для обчислення коефіцієнтів чутливості до перекосу поверху при розгляді сейсмічної розрахункової ситуації.

• У діалогове вікно “РСН” додано команду “Замінити види завантажень у поточній таблиці РСН за даними з Редактора завантажень”, за допомогою якої оновлюються всі види завантажень за даними із “Редактора завантажень”.

Увага! Використання даної команди призведе до скидання раніше створених комбінацій РСН.

• Для вузлів у яких обчислено навантаження (реакції) на фрагмент у динаміці у часі реалізовано побудову графіків зміни реакцій у часі.



Графіки зміни реакцій у часі

• Додано команду “Притягувати до екстремумів” у вікні перегляду, дослідження та документування графіків зміни в часі: переміщень, зусиль, навантажень на фрагмент, навантажень на групу простінків, температури та графіків кінетичної енергії. При включенні режиму "Притягувати до екстремумів" при додаванні контрольних моментів часу за допомогою миші, відмітка буде встановлюватися в крок із найближчим локальним екстремумом.



Графіки зміни переміщень у часі, команда Притягувати до екстремумів

• Для врахування недосконалостей у складних конструкціях використовують підхід, коли формують початкову геометрію зі скривленням. Більше правильний вибір форми початкових недосконалостей повинен повторювати глобальну форму втрати стійкості. У поточній версії реалізовано технологію створення нової геометрії схеми на базі результатів (переміщень, форм коливань, форм втрати стійкості).



Перетворення деформованої схеми на вихідну

• Реалізована команда, що дозволяє перетворити відсіч ґрунту в статичне навантаження.


Перетворення відсічі ґрунту на навантаження

• Додано налаштування відображення сторони маркування координаційних осей.



Відображення маркування координаційних осей вибірково

• Додано можливість автоматичної розбивки по вертикалі конструктивних блоків стін та колон з урахуванням встановлених висотних відміток.



Автоматична розбивка по вертикалі конструктивних блоків стін з урахуванням встановлених висотних відміток

• У діалозі "Сумування навантажень" додано можливість обчислення полярних моментів інерції мас як для всієї схеми, так і для довільного фрагмента схеми щодо обчислених центрів мас або довільно заданих полюсів.



Обчислення полярних моментів інерції мас

• Додано команду, яка дозволяє виконати перерахунок сумарних і погонних навантажень, обчислених на простінки (для випадків коли після повного розрахунку виконувалося коригування груп простінків та/або розрахункових рівнів).

• Розроблено інструмент, який дозволяє виконати призначення коефіцієнтів дисипації на елементи розрахункової схеми, а також додано мозаїку їх візуалізації.

  За умовчанням коефіцієнти дисипації елементів не задані (=0). З допомогою цієї команди можна призначити різні коефіцієнти окремим елементам. Якщо коефіцієнт для якихось елементів не буде призначений, то в розрахунку використовуватиметься коефіцієнт, вказаний у параметрах динамічного впливу модуль 27 і 29.



Завдання та призначення коефіцієнтів дисипації

• Для норм СП РК EN 1990:2002+А1:2005/2011 реалізовано опцію представлення таблиці сполучень “у явному вигляді”, де коефіцієнти сполучень та редукції скориговані з урахуванням коефіцієнтів безпеки до навантажень та виду заданих навантажень.

Увага! У даному релізі дана опція реалізована для випадку, коли в моделі використовуються нормативні навантаження.



Опція представлення таблиці сполучень "у явному вигляді" (для норм СП РК EN)

• У таблиці РСН для норм СП РК EN 1990:2002+А1:2005/2011 в меню "Коефіцієнти" доданий стовпець коефіцієнтів fi, призначених для зниження вкладу завантаження в сейсмічну розрахункову комбінацію. За умовчанням усі значення дорівнюють 1.

Примітка: Відповідно до нового НТП РК 08-01.2-2021 (див. стор. 43-45, розділ 4) Необхідно знижувати внесок деяких тимчасових навантажень у формування мас для сейсмічного впливу. На задані коефіцієнти fi будуть помножені коефіцієнти сполучень відповідних видів завантажень. Рекомендується створити окрему таблицю РСН, спеціально для формування мас для сейсмічного впливу, де потрібним чином скоригувати коефіцієнти fi, і сформувати комбінацію РСН, з якої потім отримати збір мас.



Коефіцієнт зниження вкладу тимчасових навантажень у сейсмічну розрахункову ситуацію для збору мас

• Реалізована таблиця введення для "Коефіцієнтів до жорсткостей" у прив'язці до підзадач.

• Додано можливість керування формуванням трасування розрахунку для зазначених контурів продавлювання для норм СП РК EN 1992-1-1:2004/2011 "Проектування залізобетонних конструкцій".



Формуванням трасування розрахунку для вказаних контурів продавлювання

• Відновлено швидкодію обчислень РСН.

• Усунена збивка видів завантажень при завантаженні файлів у систему “МЕТЕОР”.

• Покращено побудову мозаїк зосереджених навантажень. Тепер навантаження-штамп, задані для пластин та об'ємних КЕ, не беруть участь у побудові зосереджених мозаїк навантажень.

• Синхронізація та одночасне відображення даних у діалогових вікнах: “Редактор завантажень”, “Таблиця динамічних завантажень”, “Врахування статичних завантажень”. Також додані команди, які дозволяють викликати “Редактор завантажень” з діалогового вікна “Таблиця динамічних завантажень”.

• Для “згорнутих” динамічних завантажень з режиму результатів реалізовано вставку таблиці коефіцієнтів з буфера обміну, при цьому коефіцієнти до складових залишаються за умовчанням рівними "1".

• Модифіковані та розширені новими командами панелі стрічкового інтерфейсу, а також меню та панелі інструментів класичного інтерфейсу.

• Реалізовано численні інтерфейсні та інші побажання користувачів.

• Контекстна довідка доповнена описом нових можливостей.

МКЕ-процесор

• Для всіх нелінійних елементів, які можуть брати участь у розрахунку післястадійних завантажень, реалізовано застосування коефіцієнта до жорсткості - kE. Таким чином, коефіцієнти застосовуються до лінеаризованих жорсткостей, отриманих у розрахунку “Інженерної нелінійності 2”. Дана можливість може бути корисною, наприклад, для випадку використання діаграм роботи матеріалів при тривалій дії навантажень, отриманні перерозподілу жорсткостей з урахуванням утворення тріщин у з/б перерізах, а для післястадійних завантажень (вітрова пульсація, удар/гармоніка, сейсміка) здійснити перехід до короткочасного модулю.

• Для кожного динамічного завантаження зі специфічними критеріями зупинки ітераційного процесу (досягнення потрібної кількості сумарних модальних мас, граничної частоти, і т.д.) після кожної ітерації виводиться інформація про набрані сумарні маси (для сейсмики), про максимальну обчислену частоту (для пульсаційних складових). На підставі даної інформації користувач має можливість оцінити необхідність продовження ітераційного процесу або його зупинку для скорочення часу розрахунку.

• При розрахунку на акселерограми сейсмічного впливу з використанням 27 і 29 модулів динаміки для розрахункових моделей, що складаються з елементів або підсистем з різними властивостями, що демпфують, реалізований розрахунок еквівалентного загасання за j-ою власною формою коливань за наступною формулою: ξj={φj}T*∑[ξK]i*{φj}/{φj}T*[K]*{φj}

де {φj} – вектор j-ї форми коливань, [K] – матриця жорсткості моделі, ∑[ξK]i – матриця жорсткості для i-го елемента або підсистеми, помножена на коефіцієнт дисипації (коефіцієнт демпфування у частках від критичного) для цього елемента.

ҐРУНТ

• Реалізований розрахунок пружної основи (“Метод 5”) по формулі (4) СНиП 2.02.05-87 "Фундаменти машин з динамічними навантаженнями". Дана можливість дозволяє визначити коефіцієнт пружного рівномірного стиснення Cz (C1z) при динамічних впливах на фундамент.

• Реалізований розрахунок жорсткостей одновузлових КЕ для моделювання горизонтальної жорсткості закріплення фундаменту в залежності від С1z, призначених на елементи, що примикають, або від С1z, заданого користувачем.

Примітка: також реалізовано розрахунок поворотної жорсткості одновузлових КЕ, що моделюють коливальну жорсткість фундаменту в цілому. Слід зазначити, що лінійні жорсткості, розподілені по підошві фундаменту - коефіцієнти постелі С1 = Сz - також чинять опір повороту будівлі. Тому отримані поворотні жорсткості одновузлових КЕ, розподілені по площі фундаменту у відповідних вузлах, потребують коригування користувачем.

Порада: переважніше для введення піддатливих в'язів у фундаменті користуватися КЕ57, а не КЕ51, оскільки в такому випадку не буде з'являтися зайвих жорсткостей у списку жорсткістних характеристик, і при цьому мозаїку жорсткостей КЕ57 для візуалізації та звіту можна отримати з меню «Мозаїка жорсткістних характеристик паль”.



Розрахунок жорсткостей одновузлових КЕ для моделювання горизонтальної жорсткості закріплення фундаменту

• Додано налаштування об'єднання навантажень не лише за %, але й за мінімальним абсолютним значенням. Додано глобальне налаштування в меню “Опції”.

• Реалізовано можливість чисельно відображати характеристики ІГЕ на розрізі. Дане графічне подання можна використовувати для документування у Книзі Звітів.

• Для КЕ пластин для яких виконується розрахунок С1/С2 з використанням системи "ҐРУНТ", додано контроль напрямку місцевих осей Z1 для того, щоб виключити випадки, коли додатна відсіч Rz не передається у вихідні дані для уточнення між ітераціями.

• Розширено функціонал завдання ґрунтової подушки:
  • додана опція для формування подушки змінної потужності “До підошви шару …”;
  • зроблена нова опція додавання ваги подушки в додаткові навантаження (у такому разі побутовий тиск вважається від ґрунтів природного залягання).



Нові параметри ґрунтової подушки

Примітки:

• У першому релізі версії 2022 була додана можливість задавати параметри ґрунтової подушки для окремих підгруп імпортованих навантажень, і тепер весь набір нових параметрів також може бути застосований окремо для різних ділянок фундаменту, яким призначені окремі підгрупи Pz.

• У 2022 R1 та попередніх версіях ґрунтова подушка з точки зору розрахунку задавалася тільки як частина природної основи. При цьому епюра побутового тиску будувалася від ґрунтів більшої ваги (ґрунтів природного залягання або ґрунту подушки, щоб розрахунком знайти більш консервативний результат – велику глибину товщини, що стискається). Але епюра від ваги ґрунту з котловану (сигма-zy) у будь-якому випадку будується тільки від ґрунтів природного залягання. Важливий момент - для ґрунту подушки коефіцієнт переходу до вторинної гілки навантаження необхідно задавати рівним 1, оскільки подушка (заміщаючий ґрунт) не була деформована від побутового тиску ґрунту в природному заляганні.

• Починаючи з релізу 2 версії 2022 з'явилася можливість автоматично формувати вагу ґрунтової подушки і додати її до додаткових навантажень (у тому числі для подушок змінної потужності), таким чином ґрунтова подушка вже може вважатися частиною фундаменту, а не основи (тому для такого випадку побутовий тиск враховується тільки від ґрунтів природного залягання).

На рисунку нижче розглянуто дворівневий фундамент, у якому автоматично заміщається природний ґрунт. При цьому:

• для нижнього фундаменту ґрунтова подушка задана, як частина основи (не формує додатковий тиск - наприклад, на будмайданчику виконано заміщення слабкого ґрунту, осідання від ваги заміщуючого ґрунту реалізувався, а потім було розпочато зведення фундаменту та конструкцій цоколя);

• для верхнього фундаменту подушка, що заміщає слабкий ґрунт, вже є частиною фундаменту, оскільки її вага впливає на осідання вже зведених частин фундаменту та цоколя.



Эпюры бытового и дополнительного давления, когда грунтовая подушка является частью основания (Ґрунт_подушка-без-вваги)



Епюри побутового та додаткового тиску, коли ґрунтова подушка є частиною фундаменту (Ґрунт_подушка-з-вагою)

• У параметрах груп паль додано опцію, що дозволяє до загальної довжини палі додати довжину її жорсткої вставки, яка формується автоматично, якщо голова палі знаходиться між пластинчастими елементами плитного ростверку (раніше і зараз без цієї опції жорстка вставка формується, зменшуючи гнучку частину стержнів, з яких складається паля).

АРМ-САПР

• Додано можливість перевірки та підбору армування на підставі РСН(в) сформованих для задач динаміки у часі.

• Для норм СП РК EN 1992-1-1:2004/2011 виконано поділ сполучень зусиль по групах (основне, аварійне та сейсмічне) та врахування відповідних характеристик матеріалів у розрахунку продавлювання.

• Для конструктивних елементів колон, в яких підбирається арматура з урахуванням гнучкості по номінальній кривизні, організовано єдине виведення результатів підібраних площ для всіх елементів, що входять до конструктивного елементу. Дана особливість стосується розрахунку по нормах СП РК EN 1992-1-1:2004/2011.

• Для норм СНиП 2.03.01-84* у параметрах матеріалів «Бетон» додана опція «Уточнювати схему утворення тріщин». Використання даного налаштування призводить до того, що незалежно від співвідношення тензора ядрових моментів і моменту тріщиноутворення Мб.т., буде виконано розрахунок поздовжнього армування для плоского елемента.

• Для норм СП РК EN 1992-1-1:2004/2011 виправлено врахування коефіцієнта розрахункової довжини для конструктивних елементів. Раніше моменти для розрахунку Мекв. приймалися по кінцях КоЕ, але при цьому коефіцієнт розрахункової довжини брався із довжин окремих КЕ.

• Додано виведення результатів для випадку, коли "Арматура нарощувалася за умов забезпечення міцності в похилих перерізах".

• Модифіковано алгоритм підбору армування для пластинчастих елементів за теорією Карпенка для випадку врахування поздовжнього вигину.

СТК-САПР

• Реалізовано розрахункові процедури відповідно до ДБН В.2.6-198:2014 Змінення №1.

• Додано перевірку/підбір перерізів на підставі РСН(в) сформованих для задач динаміки в часі.

• У локальному режимі розрахунку типу елемента “колона” доданий окремий висновок % використання по дотичних напруженнях. Раніше результати цієї перевірки потрапляли у підсумковий % використання, що ускладнювало аналіз розрахунку.

РС-САПР

Додані нові сортаменти сталей:

• ДСТУ 8539:2015 “Прокат для будівельних сталевих конструкцій”;
• ДСТУ 8541:2015 “Прокат сталевий підвищеної міцності”;
• ДСТУ 8938:2019 “Труби сталеві безшовні гарячедеформовані”.

ЦЕГЛА

• Реалізовано побудову графіків зміни навантажень для цегляних рівнів у задачах динаміки у часі.



Побудова графіків зміни зусиль для цегляних рівнів у задачах динаміки у часі

Система документирования «Книга отчетов»

• При одночасному збереженні групи виділених зображень “Книги звітів” додано можливість, при встановленому прапорці “Застосувати для всіх файлів”, змінити розміри інших зображень (збільшити чи зменшити) відповідно до пропорційного збільшення або зменшення першого зображення.



Збереження групи виділених зображень Книги звітів із зміною розмірів усієї групи зображень

• Для контролю та документування вихідних даних додано можливість представлення комбінацій РСН у формульному вигляді.



Представлення комбінацій РСН у формульному виді
• Додано можливість документування характеристик ґрунтів та свердловин з можливістю подальшої верстки.
• Додано можливість запису графіків зміни реакцій у часі у форматі *xls, *csv.
• Для таблиць зусиль розрахунку продавлювання доданий стовпець з індексом групи зусиль.

Інтероперабельність

• Для поверхових планів виправлені помилки при:
  • створенні двох контурів плит (фундаментних плит), якщо одна з їхніх граней співпадає;
  • створенні осей по шару, якщо маркер осі та лінія осі знаходяться у різних шарах.
• Покращено експорт балок в IFC файл.
• Виправлено помилку виведення результатів армування для зв'язки ЛІРА-САПР та Autodesk Revit.

Препроцесор САПФІР-КОНСТРУКЦІЇ

• Для інструмента “Спецнавантаження” додано відображення кількості створених навантажень у діалоговому вікні Редактор завантажень.
• У властивості проекту доданий параметр "Похибка діагностики перетинань", який використовується при перевірці плит перекриття на перетині.
• Для специфікації металопрокату додано можливість транспонування таблиці з рядків у стовпці.
• Прискорено роботу з великими масивами паль (копіювання, виділення, перенесення об'єктів). Також прискорено відкриття файлів із великими масивами паль.
• Поліпшено автовизначення аналітичних рівнів поверху для випадків, коли в одному поверсі багато різнорівневих плит.
• Покращено створення АЖТ колона-стіна для ситуацій, коли у схемі були жорсткі вставки від колони до стіни.
• Усунуто помилку скрипту при спробі відкрити папку розташування файлу зі стартової сторінки САПФІР, а також покращено завантаження стартової сторінки при поганій швидкості інтернету.
• Відновлено роботу властивості прорізу “Застосовувати до суміжних стін”.
• Поліпшено роботу команди “Дзеркало” для прорізів у плиті та у стіні.
• Усунено помилку, при якій Плита з інтерпретацією Навантаження не потрапляла в розрахункову модель.
• Виправлено помилку, при якій у певних ситуаціях пропадало заповнення вікон.

Панельні будівлі

• Для перемички стержнем, яка задається у властивостях дверних та віконних прорізів, відновлено розбиття стержня по КЕ горизонтального стику при передачі моделі із САПФІР у ВІЗОР-САПР.
• Покращено автоматичне розміщення стиків за допомогою команди “Обробити” в інструменті Стик.

САПФІР-ЗБК

• Відновлено оновлення шкали армування при внесенні змін до параметрів шкали (колір, діаметр, крок).
• Поліпшено формування виду армування стіни для випадків, коли у стіні є прорізи, прив'язані від верху поверху з від'ємним значенням зміщення.

САПФІР-Генератор

• Покращено запікання нодів.
• Відновлено роботу нода “Канат”.
• Усунено помилку, пов'язану зі скасуванням вказівки нода, якщо перед цим було редагування властивостей іншого нода.

Увага!
Для деяких моделей відеокарт Radeon виявлено проблеми сумісності.

Єдине графічне середовище, конструюючі системи та ін.

• У розрахунку армування за нормами СП РК EN 1992-1-1:2004/2011 уточнено вплив гнучкості на значення розрахункових моментів при врахуванні ефектів першого роду.
• Для норм СП РК EN 1993-1-1:2005/2011 виконано прискорення розрахункових процедур підбору сталевих перерізів виду "прямокутна труба".
• Для пластинчастих елементів виправлено виведення номера визначальної комбінації в інформації про коефіцієнти запасу заданого армування.
• При виведенні таблиці РСЗ для контурів продавлювання усунуто зсув значень зусиль у колонках таблиці.
• Виправлена помилка побудови мозаїки для результатів підбору армування стержнів.
• У режимі перегляду результатів розрахунку відновлено графічне відображення результатів динамічних завантажень, у яких заданий вид динаміки "Модальний аналіз".
• Виправлено врахування масштабних множників до трикомпонентної акселерограми (модуль динаміки 29), якщо вони були задані рівними 0.
• Уточнено обчислення значень глибини стискуваної товщі Нс для слабко-стискуваних ґрунтів.
• У діалоговому вікні "Металічний переріз" відновлено відображення даних по корозії.
• Уточнено жорсткісні характеристики перерізу двотавра, заданого параметрично (без прив'язки до сортаменту), для випадку заданого повороту перерізу.
• У діалоговому вікні "Інформація про елемент" для КЕ 53 відновлено видимість вкладки "Коефіцієнти постелі".
• Уточнено розрахунок на сейсмограму в нелінійній динаміці у часі.
• Модифіковано розрахунок фланцевого вузла сполучення металевих балок і примикання балки до колони, виправлено деякі окремі випадки варіантів сполучення.
• При заданні фізично нелінійної жорсткості для стандартних типів перерізів відновлено введення параметрів розміщення арматури для горизонтального армування.
• Для норм проектування ТКП EN 1992-1-1-2009 уточнено обчислення поперечної арматури у залізобетонних елементах.
• Виправлені обмеження щодо розрахунку на стійкість для сталевих перерізів балок, колон та ферм для норм СП РК EN 1993-1-1:2005/2011.
• Уточнено умови зупинки розрахунку за заданим критерієм для геометрично нелінійних задач.
• Виправлено помилку прив'язок трапецієподібного навантаження для стержнів змінного перерізу.
• Уточнено перелік типів скінченних елементів та умови призначення С1/С2 та Pz на стержні.
• Для норм проектування СП РК EN 1992-1-1:2004/2011 при завданні залізобетонних матеріалів за умовчанням вибирається арматура класу C (значення коефіцієнта k=1.15).
• Виправлена помилка розрахунку формульних завантажень у випадку, коли у динамічного завантаження, що входить у формулу, не було обчислено жодної складової.
• У діалоговому вікні “Жорсткості та матеріали” відновлено завдання жорсткості для КЕ 341-344.
• Усунено можливе аварійне завершення програми при розрахунку армування у задачах, які містять конструктивні елементи.
• У розрахунку прогинів сталевих елементів, що виконується по РСЗ для історій завантажень, відкориговано врахування зусиль для групи В2.
• При формуванні "Книги звітів" виправлено можливі проблеми створення таблиці РСЗ у форматі *.csv.
• Виправлена помилка побудови мозаїки кількості елементів, що примикають до вузлів.
• Розширена та доповнена контекстна довідка.

Інтероперабельність

• Для поверхових планів виправлені помилки при:
  • створенні двох контурів плит (фундаментних плит), якщо одна з їхніх граней співпадає;
  • створенні осей по шару, якщо маркер осі та лінія осі знаходяться у різних шарах.
• Покращено експорт балок в IFC файл.
• Виправлено помилку виведення результатів армування для зв'язки ЛІРА-САПР та Autodesk Revit.

Препроцесор САПФІР-КОНСТРУКЦІЇ

• Для інструмента “Спецнавантаження” додано відображення кількості створених навантажень у діалоговому вікні Редактор завантажень.
• У властивості проекту доданий параметр "Похибка діагностики перетинань", який використовується при перевірці плит перекриття на перетині.
• Для специфікації металопрокату додано можливість транспонування таблиці з рядків у стовпці.
• Прискорено роботу з великими масивами паль (копіювання, виділення, перенесення об'єктів). Також прискорено відкриття файлів із великими масивами паль.
• Поліпшено автовизначення аналітичних рівнів поверху для випадків, коли в одному поверсі багато різнорівневих плит.
• Покращено створення АЖТ колона-стіна для ситуацій, коли у схемі були жорсткі вставки від колони до стіни.
• Усунуто помилку скрипту при спробі відкрити папку розташування файлу зі стартової сторінки САПФІР, а також покращено завантаження стартової сторінки при поганій швидкості інтернету.
• Відновлено роботу властивості прорізу “Застосовувати до суміжних стін”.
• Поліпшено роботу команди “Дзеркало” для прорізів у плиті та у стіні.
• Усунено помилку, при якій Плита з інтерпретацією Навантаження не потрапляла в розрахункову модель.
• Виправлено помилку, при якій у певних ситуаціях пропадало заповнення вікон.

Панельні будівлі

• Для перемички стержнем, яка задається у властивостях дверних та віконних прорізів, відновлено розбиття стержня по КЕ горизонтального стику при передачі моделі із САПФІР у ВІЗОР-САПР.
• Покращено автоматичне розміщення стиків за допомогою команди “Обробити” в інструменті Стик.

САПФІР-ЗБК

• Відновлено оновлення шкали армування при внесенні змін до параметрів шкали (колір, діаметр, крок).
• Поліпшено формування виду армування стіни для випадків, коли у стіні є прорізи, прив'язані від верху поверху з від'ємним значенням зміщення.

САПФІР-Генератор

• Покращено запікання нодів.
• Відновлено роботу нода “Канат”.
• Усунено помилку, пов'язану зі скасуванням вказівки нода, якщо перед цим було редагування властивостей іншого нода.

Увага!
Для деяких моделей відеокарт Radeon виявлено проблеми сумісності.

ІНТЕРОПЕРАБЕЛЬНІСТЬ - компоненти технології ВIM

• У новій версії розширено можливості двосторонньої зв'язки Autodesk Revit. Реалізована BIM інтеграція з Autodesk Revit 2023. Адаптована робота з експорту як фізичної, так і аналітичної моделі. Створена можливість імпорту лише аналітичної моделі з Revit 2023.

Двостороння інтеграція з Autodesk Revit 2023

• Для Autodesk Revit 2022 і Autodesk Revit 2023 додана можливість імпортувати результати армування з урахуванням зміненої аналітичної моделі. У налаштуваннях імпорту вказується околиця та кутова точність, з якими будуть знаходитися найбільш підходящі стержні для балок, колон, а також пластини для стін і плит.


Передача результатів теоретичного армування з налаштуванням параметрів

• Налаштування імпортованої аналітики. Розроблено інструмент, який дозволяє імпортувати відредаговану користувачем аналітичну модель.


Передача відредагованої аналітичної моделі з Revit в ЛІРА-САПР

• Для контролю армування пластинчастих елементів розроблено спеціальний інструмент, який дозволяє автоматично виділити кольором недоармовані зони у пластинчастих елементах. Даний інструмент взаємодіє як з армуванням у вигляді сіток - “Розподілена”, так і з об'єктом “Армування по траєкторії”.


Контроль армування у Revit при використанні інструментів “армування по площі” і “армування по траєкторії”

• Розроблено двосторонній конвертер Tekla Structures 2022 – ЛІРА-САПР – Tekla Structures 2022. Конвертер Tekla Structures – ЛІРА-САПР – Tekla Structures дозволяє в повному обсязі виконувати розрахунок і проектування металевих та залізобетонних конструкцій.

Передача проектної *.ifc і розрахункової *.lirakm моделей з Tekla Structures 2022 в ПК ЛІРА-САПР

• Розроблена можливість при імпорті IFC файлу виконати налаштування параметрів IFC, тобто виставити відповідність між параметрами IFC об'єкту та параметрами об'єкту САПФІР. Налаштування відповідності параметрів може виконуватись для кожного типу об'єктів IFC.
• Розроблений та адаптований новий інструмент імпорту файлів DWG формату. Це дозволяє використовувати даний формат:
• у вигляді плоских "підкладок", які можуть бути основою для побудови моделі в Сапфірі;
• як основу для наповнення бібліотеки типових вузлів з подальшим формуванням креслень;
• для автоматичної генерації моделі по поверхових планах DWG.

Імпорт поверхових планів із використанням формату DWG

• Для поверхових планів DXF/DWG додані можливості:
• виконати імпорт спецелементів КЕ 55;

• виконати імпорт вертикальних ліній тріангуляції для стін

Імпорт поверхових планів з можливістю завдання ліній та точок тріангуляції

• Покращений інструмент який дозволяє експортувати використовувані у проекті типи армування (ТА) для колон в DXF файл.

Експорт результатів типів армування відповідно до уніфікації колон

• Доданий імпорт нових об'єктів SAF:
• Навантаження на плити - зосереджена навантаження, зосереджений момент, лінійне рівномірно-розподілене навантаження, лінійний момент, лінійне трапецієподібне навантаження, площинне навантаження;
• Навантаження на колони - зосереджене навантаження, зосереджений момент, лінійне рівномірно-розподілене навантаження, лінійний момент, лінійне трапецієподібне навантаження;
• Навантаження на стіни - зосереджене навантаження, зосереджений момент, лінійне рівномірно-розподілене навантаження, лінійний момент, лінійне трапецієподібне навантаження, площинне навантаження;
• Навантаження на балки - зосереджене навантаження, зосереджений момент, лінійне рівномірно-розподілене навантаження, лінійний момент, лінійне трапецієподібне навантаження;
• Шарніри у балках і колонах.

Навантаження на балку в ArchiCAD 25

Препроцесор САПФІР-конструкції

ТРІАНГУЛЯЦІЯ

• Удосконалено інструмент, який дозволяє в автоматизованому режимі створювати області тріангуляції для плит:
• на додаток до областей тріангуляції для плит, розташованих над стінами, з'явилася можливість створювати області тріангуляції для плит під стінами з відступом від стіни у 4-х напрямках та індивідуальним кроком тріангуляції;
• доопрацьовано алгоритм формування контурів тріангуляції, що забезпечує більш якісну тріангуляцію плит у місцях примикання стін.

Створення областей тріангуляції для плит

• Реалізована можливість автоматизувати згущення сіті тріангуляції для плит поблизу отворів. У властивостях прорізу можна задати крок точок тріангуляції навколо прорізу, кількість рядів точок з фіксованим кроком та загальну кількість рядів точок тріангуляції. Після рядів із фіксованим кроком тріангуляції програма створює кілька рядів із перехідним кроком, щоб “пом'якшити” перехід від дрібної сіті біля прорізу до більшої у прольоті.
• У властивості розрахункової моделі доданий параметр "Покращувати тріангуляцію у перетинів", що дозволяє уникнути створення вузьких трикутних КЕ, якщо вибрано великий крок тріангуляції для схеми. При активації даної опції у місцях, де мали б з'явитися вузькі трикутні КЕ, виконується згущення тріангуляційної сіті та формуються якісніші КЕ.

Поліпшення тріангуляції біля перетинань (САПФІР)

Порівняння напружень у плитах з опцією поліпшення тріангуляції в перерізі (ВІЗОР-САПР)

• Розширено можливості ноду “Створення сітки на стіні”, який із заданим кроком тріангуляції формує горизонтальні та вертикальні лінії тріангуляції у стіні. Для ноду додано нові параметри:
• "Список відміток", що дозволяє задати інтервали горизонтальних ліній тріангуляції від низу стіни і між собою;
• "Інтервали по прорізах", що дозволяє адаптувати лінії тріангуляції стіни під вертикальні лінії тріангуляції від прорізів, якщо такі задані у властивостях прорізу.

Створення ліній тріангуляції в стінах за допомогою ноду

НАВАНТАЖЕННЯ

• Розширено можливості діалогового вікна "Сумування навантажень". Тепер він працює не лише з аналітичною, а й із розрахунковою моделлю.
• Реалізовано можливість передавати навантаження від підколонника у модель ґрунту. У властивостях колони з'явився блок властивостей, що дозволяє призначити аналітичному уявленню підколонника розподілене навантаження на ґрунт Pz, коефіцієнти постелі С1 і С2, горизонтальну жорсткість спирання плити на ґрунт Сх і Сy, умови спирання або граничні умови.
• Виконано оптимізацію відображення візуальних моделей навантажень. У версії 2022 модель з великою кількістю навантажень обертається, панорамується і зумується в 1,5 рази швидше, ніж у версії 2021. Даний параметр активується у діалоговому вікні Налаштування САПФІР/Візуалізація/Спрощено відображення навантажень.
• Реалізовано ручний режим прикладання вітру, коли вітрове навантаження автоматично не формується, а для пульсаційного завантаження використовуються статичні навантаження, задані користувачем.
• Додано візуалізацію вітрового навантаження в архітектурній моделі з можливістю “заморозити” вітер. Дана опція дозволяє вимкнути/включити автоматичну регенерацію вітру при зміні геометрії конструкції.
• При автоматичному способі прикладання вітру активний/пасивний тиск у просторі, з'явилася можливість збору вітру на бічні стіни (зони A, B, C) із зазначенням аеродинамічного к-ту для кожної зони.
• Реалізовано збір вітрового навантаження для плоских, двосхилих і односхилих покрівель відповідно до норм СП РК EN 1991-1-4:2005/2017

Автоматичний збір вітру на покрівлю

• Оптимізовано збір вітрового навантаження на стержневі елементи. Тепер враховуються кути нахилу стержня та кути повороту перерізу. Можливість коригування к-ту сприйняття навантаження для кожного елемента.
• Розроблено інструменти для створення спеціального параметричного навантаження. Дане навантаження передається у ВІЗОР-САПР у вигляді розподілених по площі навантажень на пластинчасті елементи або у вигляді навантажень, розподілених по довжині стержневих елементів, а не навантаженням штамп. Інтенсивність навантаження може бути задана через параметри "Навантаження на площу, тс/м2" для пластинчастих елементів або "Погонне навантаження, тс/м" для стержневих елементів. Навантаження може бути прикладене по нормалі до КЕ. В такому випадку стає доступним ще ряд параметрів для моделювання тиску рідини та газу на стінки резервуару.
• Значно спрощено процедуру збору навантажень з поверхні або плити та перерозподілу їх на балочну клітину довільної конфігурації. Для розподілу навантажень використовуються плити перекриття або поверхні зі спеціальною новою інтерпретацією “Посередник для навантаження” та навантаження з опцією “Через посередники”. Під час створення розрахункової моделі активується опція “Розподілити навантаження на балки через посередники”, при якій програма автоматично виконує всі подальші дії: перетин, тріангуляцію, призначення опор та розрахунок. За результатами розрахунку САПФІР формує нерівномірно-розподілені лінійні навантаження на балки. Для кожного елемента є можливість коригування к-ту сприйняття навантаження

Збір навантажень із поверхні або плити

• Для навантаження-штамп додана можливість виконати відсікання контуру по лінії, площині (штрихуванні), контуру інших об'єктів.

АНАЛІТИКА

• Реалізовано інструмент “Вентканал”, який автоматично вирізає прорізи у стінах і плитах, які перетинає. Прорізи можуть бути створені точно за формою вентканалу або із заданим відступом. Усі прорізи є асоціативними і при зміні розташування вентканалу або його розмірів виконується автоматичне оновлення прорізів.

Створення отворів у несучих елементах каркаса при використанні нового інструменту 'вентканал'

• Додана можливість виконати створення похилої колони. У властивостях об'єкта вказується кут нахилу і напрямок нахилу колони. Для похилої колони доступний практично повний набір властивостей вертикальної колони: зміна параметрів жорсткості, формування АЖТ, призначення умов спирання та граничних умов, формування точок тріангуляції та ін.

• Реалізовано автоматичну генерацію стержневих аналогів у системі САПФІР. :
• лінійних ділянок стіни;
• прямокутної у плані плити;
• перемички над прорізом і під ним;
• пілонів або балок, представлених у розрахунковій моделі пластинчастими КЕ.

У властивостях СА можна вказати кількість ділянок СА, що буде дорівнювати кількості цільових стержнів СА у ВІЗОР-САПР. Також розбивку СА можна вказати через крок апроксимації.

Для створення СА зі стін або плит у властивостях відповідних об'єктів додано опцію.

Генерація стержневих аналогів для стін пілонів

В якості дверних та віконних прорізів на додаток до можливості замінити область над прорізом на стержень додана можливість зберегти моделювання області над прорізом пластинчастими елементами та згенерувати перемичку у вигляді СА. Аналогічним чином можна згенерувати СА для підвіконної зони.

Генерація стержневих аналогів для перемичок

Для балок прямокутного перерізу з'явилася можливість сформувати СА у вигляді тавра. Програма автоматично розпізнає висоту тавра, а ширину полиць тавра можна задати у властивостях СА.

• Вдосконалено “Перевірка моделі”:
• зменшено кількість попереджень, які не є критичними;
• удосконалено алгоритм пошуку контурів плит, що перетинаються, для випадків, коли плити мають складний контур у плані;
• на додаток до пошуку об'єктів, що дублюються, доданий пошук об'єктів, чиї аналітичні моделі частково перетинаються між собою, що дозволить уникнути низки помилок у розрахунковій моделі;
• при перевірці моделі на збіг або перетинання об'єктів додано врахування об'єктів з різних поверхів.

Перевірка моделі у версіях 2021 (ліворуч) і 2022 (праворуч)

• Розроблені інструменти для створення підпірної стіни та плити змінної товщини. Контур перерізу підпірної стіни задається через діалогове вікно “Параметри перерізу”. Для плити змінної товщини вказуються найменша та найбільша товщини плити. Аналітична модель підпірної стіни та плити змінної товщини представлена у вигляді декількох пластин різної товщини. Кількість пластин задається через параметр "Число розбиття аналітичної моделі" у властивостях плити/стіни. Пластини можуть бути співвісними або зміщені відносно одна одної на жорсткі вставки.
• Для колон і балок додано можливість задати змінний переріз для всіх стандартних перерізів САПФІР.

Колона змінного перерізу

Стержень змінного перерізу після імпорту до ЛІРА-САПР

• Розроблено інструменти для поділу стіни колоною. У властивостях колони з'явився новий параметр "АЖТ колона-стіна", який дозволяє створити абсолютно жорстке тіло (АЖТ) між торцями стін і колоною. АЖТ є асоціативним, тобто при переміщенні однієї зі стін або колони зберігається зв'язок між об'єктами.

• Реалізовано опціональне відображення сіті КЕ у фізичній моделі. Опція стає доступною після виконання тріангуляції та збереження *.s2l файлу для передачі у ВІЗОР-САПР.
• В аналітичній моделі реалізовано відображення створених АЖТ (заданих як властивість і сформованих в результаті пошуку перетиннань). АЖТ відображаються у вигляді помаранчевих ліній, що з'єднують між собою вузли, які входять до складу АЖТ.

Відображення розрахункової моделі з АЖТ у версіях 2021 (ліворуч) і 2022 (праворуч)

• Додано ряд інструментів, що дозволяють оцінити якість сформованої тріангуляційної сіті: мозаїки якості пластин, площі пластин, мінімальні кути пластин, мінімальні довжини ребер пластин, довжини стержнів та кут повороту стержнів.

Мозаїка якості тріангуляційної сіті

• Додано команду "Вирівняти" для вирівнювання стін по вертикалі. Існує два режими вирівнювання: по паралелі - тобто після вирівнювання вони будуть паралельні відносно вибраної стіни, але не співвісні; по вертикальній співвісності - тобто після вирівнювання вони будуть паралельні і вертикально співвісні відносно обраної стіни.

• Додана можливість виділення однотипних об'єктів горизонтальним батогом. Виділення здійснюється за допомогою команди “Виділити по горизонталі”. Реалізовано виділення наступних об'єктів:
• Колони;
• Палі;
• Стіни;
• Балки;
• Плити;
• Фунд плити;
• Точкове навантаження;
• Лінійне навантаження.

• У властівості проекту додані допуски для аналітичних моделей об'єктів:
• налаштування мінімальної висоти "порожка" дверей для аналітичних моделей стін;
• коефіцієнт відхилення товщин стін при перетворенні контуру на стіни.
• Удосконалений інструмент “Сходи”:
• розширені варіанти спирань для сходів. З'явилася можливість призначити обпирання маршу на сходовий майданчик і плити перекриттів у вигляді об'єднання переміщень по Z, по Х і Y або вибрати користувацьке обпирання;
• додано автоматичне узгодження місцевих осей сходів при передачі моделі у ВІЗОР-САПР.
• До діалогу “Прив'язка базової точки” додано вибір розташування аналітичного представлення балки та колони всередині перерізу.

Налаштування прив'язки фізичної та аналітичної моделі у балці

• Удосконалено інструмент “Шахта” для роботи з рівнями поверхів та додатковими рівнями всередині поверху. Створення отворів по контуру шахти відбувається автоматично в усіх плитах, через які проходить шахта.

Оновлений інструмент Шахта з можливістю динамічно створювати проріз у плитах

• Додана нова функціональність для об'єкту “Інше”:
• у властивостях об'єкту “Інше” можна вибрати функцію “Вентканал” і таким чином виконати автоматичне створення отворів у всіх стінах та плитах, які перетинає цей об'єкт “Інше”;
• команда “Розсікти по поверхах” розширена також і на “Інше”.
• Для капітелі та підколонника додана можливість виконати створення сходів тільки в одному напрямку.
• Реалізовано структурування специфікації металоконструкцій за номінативними типами елементів: колона, балка, фахверк, в'язь, шпренгель, підпорка, розпірка, розкіс, прогін, канат.
• Для існуючої команди Обрізати реалізована опція Подовжити, яка дозволяє подовжити під вказану лінію всі лінійні об'єкти САПФІР. Команда доступна у 3D видах, на планах поверхів, на фасадах, перерізах, розрізах та на кресленнях.
• Реалізовано можливість виконати збереження файлу САПФІР разом із усіма файлами, які з ним пов'язані (SLD - модель ґрунту, DXF, DWG, IFC, SAF, XLS і ASP - результати армування) в окрему папку проекту. Аналогічно можна створити архів проекту.

Збереження файлу САПФІР з усіма файлами, що з ним пов'язані; створення архіву проекту

• У панелі Структура проекту додано можливість керування видимістю об'єкта через відповідну кнопку.

Видимість об'єктів у діалоговому вікні Структура

Робота з видимістю об'єктів

• Також, додано відображення назви перерізу та автоматичне сортування елементів - елементи з одним типом і розміром перерізу знаходяться поруч у списку.

Сортування об'єктів по перерізу

• У панелі Види відбулися деякі зміни та покращення, а саме:
• види армування після створення потрапляють у новий розділ КЗ;
• додано сортування в алфавітному порядку;
• додано можливість переміщення видів армування по дереву за допомогою відповідних кнопок;
• додано можливість створення користувацьких розділів; переміщення видів армування по розділах за допомогою “drag`n`drop”;

Створення нового розділу (папки)

• додана можливість зміни імені розділу;
• автоматичне сортування видів армування за типами КЗ;

Поділ за типами КЗ

• додано можливість збереження позиції камери;

Збереження позиції камери виду

• групове виділення з подальшим переміщенням або видаленням видів.

• Розширено функціональність стартової сторінки:
• додано контекстне меню для останніх відкритих файлів, що дозволяє відкрити папку в якій лежить вибраний файл або видалити файл зі списку останніх відкритих файлів;
• додано команду Імпорт, щоб відразу імпортувати файли без необхідності створювати порожній файл *.spf.

КРЕСЛЕННЯ

• У версії САПФІР 2022 була реалізована можливість помістити на лист креслення довільне зображення, що імпортується з файлів популярних растрових форматів (PNG, JPEG, BMP). Після імпорту рисунка можна змінювати його щільність, розмір, пропорцію сторін.

Додавання растрового зображення на креслення

САПФІР-ЗБК

• Для видів армування плити реалізована опція, що дозволяє у робочому виді відобразити позначення розкладок ділянок додаткового армування плити так, як вони будуть представлені на кресленні.

Параметр “Креслярські позначення”

• Додано автоматичне орієнтування позначень фонової арматури в напрямку узгоджених осей, заданих у властивостях плити, що армується.
• Додана можливість створення 2D вузла з виду армування.

Створення 2D вузла з виду армування

• Для видів армування діафрагми додано налаштування позначення зон армування на кресленні.
• Для каркасів продавлювання додано можливість виконати зміни класу арматури у діалоговому вікні “Специфікація арматури”.
• У діалогове вікно “Уніфікація плит” додано візуальну інформацію у вигляді однакових кольорів рядків для плит схожих за площею.
• Додано вибір нормативного документа ДСТУ 3760:2019 для арматурних стержнів, арматурних деталей, хомутів та шпильок.
• Для моделі армування колони додано можливість “ручного” редагування позицій хомутів.

Ручне редагування розташування хомутів

САПФІР-ГЕНЕРАТОР

• Прискорено роботу зі схемами з великою кількістю НОДів.
• Реалізовані нові ноди:
• "Підрізання балок" для підрізка або дотягування балок під стіни, колони, лінії або інші балки. Додатково можна обмежити зону, в якій буде виконуватися підрізка або дотягування;

Нод “Підрізка балок”

• “Видалення ділянок ліній, що збігаються” для видалення ділянок ліній, які дублюються, щоб не виникали помилки при подальшому створенні моделі на базі цих ліній;
• “Видалення точок, що збігаються” для видалення точок, які дублюються;
• “Вентканал” для створення по лінії об'єкта типу Вентканал, який прорізатиме отвори у стінах та плитах;

Нод “Вентканал”

• "Шахта по контуру", що автоматично створює отвори в плитах перекриття, які перетинає;
• "Навантаження в напрямку вектора" для формування рівномірних і нерівномірних лінійних навантажень уздовж заданого вектора. Наприклад, щоб докласти вітрове навантаження до стержневих елементів;
• “Лінії з колони” для отримання вертикальної осьової лінії колони та лінії контуру перерізу колони;

Нод “Лінії з колони”

• “Перетворення об'єктів” для перетворення одних типів об'єктів у інші;
• “Імпорт XLS файлу”, що дозволяє імпортувати оновлюваний файл Excel із числовими значеннями.На входах нода можна вказати з якого листа брати значення, з яких стовпців, рядів, клітинок чи діапазонів клітинок. В результаті роботи нода формується вихід нода з даними клітинок або кілька виходів з відповідними найменуваннями стовпців, які далі можна поєднувати зв'язками з іншими нодами.

Імпорт файлу Excel (*.xls)

• “Список елементів, заданих індексами” поділяє список елементів із входу на різні виходи відповідно до введених індексів;
• “Перетворення рядка на масив дійсних чисел” для перетворення заданого текстового рядка на масив дійсних чисел;
• “Перетворення рядка на масив цілих чисел” для перетворення заданого текстового рядка на масив цілих чисел;
• "Масиви наборів точок, задані індексами" для формування з 1-го набору точок декількох масивів точок відповідно до введених індексів.
• Удосконалені ноди:
• “Колони по точках” - додано можливість створити колони по вертикальній лінії (наприклад, з 3D dxf);
• “Просунуте створення поверхів за заданими рівнями” – збільшено кількість можливих входів для поверхів з 32 до 1024;
• “Блок моделей" - додано можливість змінити властивості внутрішніх об'єктів через підключення до входу Par вхідного параметра ноду “InPar”;
• “Булево об'єднання ліній”, “Булево віднімання з ліній входу 1 ліній входу 2” та “Булево перетинання ліній” - додані додаткові виходи Ln з контурами отворів;
• “Імпорт IFC” і “Імпорт SAF” - додано виходи для отримання доступу до імпортованих об'єктів, щоб виконати їх перетворення на інші типи об'єктів або змінити властивості імпортованих об'єктів.

Імпорт IFC і перетворення об'єктів

ВІЗОР-САПР

• Додані нові таблиці введення:

• таблиці введення завантажень і розрахункових сполучень навантажень для норм СНиП 2.01.07-85*, ЄвроКод, ACI 318-95 (США), BAEL-91 (Франція), IBC-2000 (США), ДБН В.1.2-2:2006 (Україна), СТБ ЕН 1990-2007 (Білорусь), СП 20.13330.2011/2016 (РФ), СП РК EN 1990:2002+A1:2005/2011 (Казахстан), ТКП EN 1990-2011*(02250) (Білорусь), EN 1990-2011;
• таблиця введення з можливістю задання і прямого коригування зусиль у стержнях поточної задачі;
• таблиця введення для формування мас із статичних завантажень.

Таблиці введення РСН

Використання таблиць введення робить введення даних більш прозорим і полегшує передачу даних між розрахунковими схемами. Таблиця введення зусиль дозволяє відкоригувати зусилля перед обчисленням їх комбінацій.

• Реалізовано розрахунок контурів продавлювання у випадку врахування «тіла» колони стержнями великої жорсткості (СВЖ). Властивості стержнів великої жорсткості, на відміну від АЖТ, можна коригувати. Це дозволяє, за потреби, змінити жорсткість, задати навантаження, керувати ступенями свободи СВЖ і т.д. Таким чином з'являється можливість, наприклад, змоделювати зім'яття торців пілону; зменшити концентрації напружень по периметру примикання “плита-колона” при нагріванні, коли плита і стержні великої жорсткості прогріваються спільно.

Врахування «тіла» колони стержнями великої жорсткості (СВЖ)

• З'явилася можливість обчислювати комбінації завантажень РСН та РСЗ для вибраних скінченних елементів. Перелік КЕ вибирається з попередньо заданого списку елементів. Список елементів може бути сформований для фрагменту схеми, відмічених КЕ, а також заданий вручну. Крім того, розроблений інтерфейс дозволяє керувати і налаштуваннями розрахунку, відключаючи зайві обчислення на конкретному етапі роботи з розрахунковою схемою. Усе це дозволяє значно економити час розрахунку задач.

Результати розрахунку РСН та підбору армування для відмічених елементів розрахункової схеми

• У розрахунках РСН та РСЗ реалізовано врахування відкинутих та необчислених форм коливань.

• Реалізовано автозаміну типу скінченного елемента при призначенні жорсткості. При призначенні жорсткостей елементам схеми виконується діагностика відповідності призначуваного типу жорсткості та типів КЕ. При виявленні невідповідності можна виконати автозаміну типу КЕ.

• Додано команду, яка дозволяє у будь-який момент роботи з розрахунковою схемою блокувати редагування даних, які можуть вплинути на результати МКЕ розрахунку, та опція, що дозволяє виконувати автоблокування редагування даних для МКЕ розрахунку після його завершення.

Заборона редагування даних для МКЕ розрахунку

• Реалізована автоматична відмітка елементів, що примикають до зазначених вузлів та/або елементів. Повторне виконання команди розширює зону виділення.

• При відмітці елементів шляхом вказівки висотних позначок та координаційних осей враховуються всі встановлені фільтри у діалоговому вікні «Поліфільтр».

• Також додані фільтри, що дозволяють відмітити елементи, яким не призначені матеріали (з/б, метал, кладка), тобто у яких відсутні вихідні дані для виконання розрахунків конструювання.

• У діалоговому вікні «Показати» додано нове налаштування, що дозволяє відобразити на схемі відстань між висотними відмітками.

• Якщо за допомогою налаштувань у діалоговому вікні «Показати» відключається показ одновузлових елементів, стержнів, пластин, об'ємних елементів та цільових стержнів стержневих аналогів, то автоматично приховуються і вузли, що належать цим елементам.

• Інформація про вузли та елементи розрахункової схеми оновлена та доповнена інформаційними вкладками, що описують вихідні дані та результати нових реалізованих видів розрахунків.

• Додано нову опцію візуалізації шкали мозаїк, при включенні якої виводиться кількість об'єктів у відсотковому співвідношенні, що входять до кожного діапазону.

Шкала з відображенням кількості об'єктів включених у діапазон у відсотках

• Реалізовано відображення змін реакції у вузлах у часі при включеній анімації результатів розрахунку “Динаміки у часі”.

• Реалізовано можливість збереження графіків кінетичної енергії у форматі *.csv

• Поліпшено завдання простих контурів тріангуляції:

• додано опцію фіксування координат вказаних курсором при заданні контуру тріангуляції “По координатах”;
• доопрацьовано режим завершення введення контуру тріангуляції після натискання клавіші Enter;
• додано налаштування точності при завданні контуру тріангуляції з використанням клавіші Shift для врахування проміжних вузлів.

• При завданні контурів тріангуляції з отворами при виборі додаткових вузлів автоматично відкидаються вузли, що знаходяться за межами зовнішнього контуру, в області внутрішніх контурів і на самих контурах.

• Додано можливість збереження відмітки в процесі коригування скінченно-елементної сіті при встановленому прапорці «Тільки для відмічених елементів» у діалоговому вікні “Перетворення сіті пластинчастих КЕ”.

• Доданий новий інструмент “Обчислити спектр” для виконання перетворення графіків залежності прискорення (швидкості, переміщення) від часу на сейсмограму, велосиграму, акселерограму та графік спектра відповідей. ReSpectrum

• Для модулів динаміки 27 і 29 при побудові вузлових спектр-відповідей:

• з'явилася можливість враховувати демпфування осцилятора, відмінне від системного (користувацьке);
• додано спосіб підсумовування за формами коливань без врахування зсуву фаз;
• реалізовано розширення майданчика піку спектр-відповіді, а також зниження амплітуди вузькочастотного піку.

Вузловий спектр-відповіді

• Додано можливість колірного налаштування напрямків головних осей N1 та N3 для пластинчастих елементів.

• При моделюванні нелінійних завантажень конструкції для "Крокового методу" розрахунку додано функцію, яка дозволяє формувати набір нелінійних завантажень на основі сформованих сполучень РСН.

• Додана можливість структурувати нелінійні завантаження за допомогою команд “Перемістити вгору” та “Перемістити вниз”.

• Також додано функцію множинного редагування вибраних історій або локальних завантажень за допомогою команди "Змінити" для всіх методів розрахунку.

Завдання набору нелінійних завантажень на основі сполучень РСН

• Для фізично нелінійних задач із використанням ітераційних елементів реалізовано інструмент для перегляду, дослідження та документування обчислених параметрів напружено-деформованого стану для стандартних, сталевих типів перерізів та пластин. У діалоговому вікні "Стан перерізу" доступні наступні результати розрахунку для обраного в режимі отримання інформації ітераційного елемента:

• мозаїка нормальних напружень в основному/армуючому матеріалі пластин і стержнів;
• мозаїка відносних деформацій в основному/армуючому матеріалі пластин і стержнів;
• мозаїка дотичних напружень ꚍxy в основному матеріалі пластин;
• мозаїка відносних деформацій ɣxy в основному матеріалі пластин;
• мозаїка максимального напруження σmax в основному матеріалі пластин;
• мозаїка відносних деформацій εmax в основному матеріалі пластин.

Діалогове вікно «Стан перерізу»: мозаїка напружень в основному і армуючому матеріалі

• Додано опцію для керування режимом синхронізації перегляду видів розрахунків у рядку стану: завантажень, РСН, РСЗ, форм (складової, періоду форм коливань і втрат стійкості), шару для перегляду обчислених головних і еквівалентних напружень, проміжних кроків у нелінійних задачах, кроків інтеграції в часі. У цьому режимі зміни, що проводяться з графічним відображенням розрахункової схеми в одному вікні, автоматично поширюються на всі відкриті вікна всіх розрахункових схем.

Синхронізація перегляду видів розрахунку (завантажень) у відкритих вікнах задач

• Для визначення центру мас за результатами розрахунку в меню “Сумування навантажень” реалізовано новий режим розрахунку як для всієї розрахункової схеми, так і для виділених елементів та вузлів.

Підсумовування ваг мас для динамічних завантажень

• Реалізовано нові режими мозаїк:

• мозаїки максимальних напружень в армувальному матеріалі і максимальних відносних деформацій арматури за напрямками X1, Y1 для ітераційних пластин;
• мозаїки призначених на скінченні елементи законів нелінійного деформування для основного, армуючого матеріалів та законів повзучості бетону;
• мозаїка сумарної площі заданого поздовжнього армування у стержнях;
• мозаїка коефіцієнтів непружного поглинання енергії Fmu;
• мозаїка конденсації мас;
• мозаїка динамічних мас в елементах.

• Модифіковані та розширені новими командами панелі стрічкового інтерфейсу, а також меню та панелі інструментів класичного інтерфейсу.

• Додано можливість задавати коментарі до навантажень, дана можливість спростить роботу суміжних виконавців при роботі з однією розрахунковою схемою.

Коментарі до навантажень

• Додана можливість створювати та редагувати жорсткі вставки для відмічених КЕ, що входять у конструктивні елементи (КоЕ). Для виконання цієї операції у поточному варіанті конструювання виконується пошук КоЕ, яким належать відмічені КЕ. Для всього ланцюжка КЕ кожного КоЕ розраховується значення жорстких вставок так само, як би ланцюжок КЕ утворював єдиний стержень. При завданні жорсткої вставки по осі X1 зміни застосовуються тільки до першого та останнього КЕ.

Приклад створення жорстких вставок для стержня змінного перерізу.

• При упаковці елементів, що збігаються, пріоритет збереження віддається тим елементам, до яких прикладено навантаження.

• При використанні функції розрахунку витрати бетону та арматури додано можливість вибору результату, якщо у стержнів заданий тип армування “симетрія та несиметрія”.

• У новій версії при копіюванні динамічних завантажень виконується копіювання даних про заповнену таблицю перетворення статичних завантажень на маси, а також налаштування таблиці динамічних завантажень.

• Для зручності формування списку задач та подальшого коригування налаштувань формування узагальненої задачі в системі “МЕТЕОР” реалізовано можливість додати файл узагальненої задачі *.t8m у поточний список задач.

• Прискорено виведення обгинальних результатів MIN/MAX/ABS по завантаженнях/РСН/РСЗ.

• Знаки зусиль для КЕ 55,255,265,295 залежать від порядку нумерації вузлів цих елементів, а самі зусилля обчислюються на підставі різниці переміщень між другим та першим вузлами. У діалоговому вікні “Місцеві осі для КЕ 55,255,265,295” додано команду, яка дозволяє поміняти місцями вузли, що описують ці елементи.

Заміна порядку нумерації вузлів у спеціальних елементах розрахункової схеми

Підзадачі vs Блоки розрахунку

До версії 2022 розрахункова схема могла мати єдиний набір жорсткістних характеристик і граничних умов. Проте існують задачі, в яких жорсткості елементів мають відрізнятися залежно від тривалості дії навантажень. Наприклад, при динамічних розрахунках, як правило, потрібно переходити від модуля деформацій до модуля пружності ґрунту, цей підхід також використовується і для матеріалів конструкції. До цих пір можна було змінювати лише жорсткість окремих елементів конструкції для вибраних стадій монтажу за допомогою "Монтажних груп". У версії 2022 введено можливість задавати жорсткості не тільки для стадій монтажу, але і для довільного набору завантажень. Набір завантажень, для якого розрахунковій схемі задані окремі жорсткості, назвемо підзадачею або блоком розрахунку.

У першому релізі версії 2022 додано можливість в рамках однієї моделі використовувати різні набори коефіцієнтів пружної основи C1, C2, C1z, C2z, C1y, C2y та різні набори коефіцієнтів до модуля пружності. Унікальний набір може бути сформований для кожного завантаження розрахункової моделі – статичного, динамічного, кожної стадії монтажу, кожного завантаження нелінійної історії і т. д. Наявність різних наборів впливає на автоматичний поділ на блоки завантажень. Завантаження (статичні та динамічні), які можуть бути розраховані на одній матриці жорсткості, об'єднуються в єдиний блок завантажень. Ще один критерій поділу на блоки — наявність/відсутність заданих переміщень у завантаженнях. Тобто, якщо в одному завантаженні в якомусь вузлі по якомусь напрямку задано переміщення, а в якомусь іншому завантаженні в цьому ж вузлі у цьому ж напрямку переміщення не задано, і в'язь у цьому напрямку не задана, то ці завантаження будуть поділені на окремі блоки розрахунку.

Скінченно-елементний розрахунок задачі, в якій задані підзадачі, виконується наступним чином. МКЕ-процесор виявляє у файлі вихідних даних МКЕ-розрахунку підзадачі. Для кожної підзадачі виконується МКЕ-розрахунок як для окремої задачі, так як формується нова матриця жорсткості. Після розрахунку результати всіх підзадач зливаються у результати вихідної задачі. Отримані таким злиттям результати далі використовуються для всіх можливих розрахунків РСЗ/РСН і конструктивних розрахунків (з/б, метал, цегла).

Створення підзадач та прив'язка їх до відповідних завантажень виконується через діалогове вікно “Редактор завантажень”.

За замовчанням підзадачі у файлі моделі не створені, у випадаючому списку "Підзадача" міститься лише один рядок "Основна задача" і вікно працює так само, як працювало вікно "Редактор завантажень" у 2021 версії. При відсутності підзадач усі завантаження відносяться до основної задачі.

Натискання на кнопку [...] відкриває вікно "Підзадачі" (див. Рисунок - Створення наборів властивостей для підзадач). У цьому вікні можна створити довільну кількість підзадач. Основну задачу не можна видалити зі списку підзадач. Після цього можна кожне завантаження включити до певної підзадачі.

Коли завантаження стає активним, активізуються дані підзадачі. Тобто, коли ми перемикаємо активне завантаження, ми бачимо на мозаїках C1, C2 коефіцієнти постелі, що відповідають підзадачі, до якої входить активне завантаження. Аналогічно у вікні "інформація про елемент" перемикання завантаження перемикає і коефіцієнти постелі C1/C2, відповідні задачі (див. Рисунок - Набори коефіцієнтів пружної основи для різних завантажень).

У параметрах таблиць введення "С1С2 Пластини", "С1С2 Стержні" і "С1С2 Спецелементи" з'явився новий параметр "Підзадача", (див. Рисунок - Редагування набору коефіцієнтів пружної основи за допомогою “Таблиці введення”), тобто, таблиці введення також можуть використовуватися для заповнення/редагування коефіцієнтів пружної основи підзадач.

Створення наборів властивостей для підзадач

Набори коефіцієнтів пружної основи для різних завантажень

Редагування набору коефіцієнтів пружної основи за допомогою “Таблиці введення”

МКЕ-процесор

• Додано формування файлу з детальною інформацією про стан матеріалів (основного та армуючого) у перерізах ітераційних фізично нелінійних елементів. Дана можливість доступна для стержнів усіх типів перерізів і пластин.

Приклад дослідження НДС перерізу таврової балки

• Реалізовано нелінійну теплопровідність для стержневих, пластинчастих та об'ємних КЕ. Тепер є можливість створювати закони зміни коефіцієнта теплопровідності, коефіцієнта теплоємності та питомої ваги залежно від температури.

• У розрахунку на стійкість з'явилася можливість відносити елементи схеми до одного з наступних двох класів: до класу утримуючих і до класу штовхаючих елементів системи. Утримуючі елементи сприяють збереженню стійкості рівноваги системи, тоді як роль штовхаючих елементів негативна, оскільки вони змушують систему до втрати нею стійкості. Коефіцієнт чутливості для утримуючих елементів > 0, а у штовхаючих < 0.

Приклад розрахунку стійкості, мозаїка коефіцієнтів чутливості

• При розрахунку на сейсмічний вплив із застосуванням лінійно-спектрального методу реалізовано врахування відкинутих та необчислених форм коливань за методикою, яку використовують у розрахунках споруд АЕС. Відповідне налаштування розрахунку стає доступним при заданні даних у діалоговому вікні “Завдання характеристик для розрахунку на динамічні впливи”.

Врахування відкинутих і необчислених форм коливань

• Реалізовано можливість спільної роботи компонентів (ступенів свободи) за заданим графіком для КЕ 255, 256. Можна задавати графіки роботи для векторних сум наступних компонентів: (X+Y) і (X+Y+Z). Графік описується трьома значеннями - 1-й модуль пружності (R, т/м), 2-й модуль пружності (R2, т/м), перелом графіка (N, т). Можна задавати будь-який набір графіків для окремих компонентів і комбінацій векторних сум компонентів, але кожна компонента може брати участь лише один раз. Тобто, наприклад, якщо описаний графік роботи окремо для X, то X вже не може брати участь в жодній з комбінацій векторних сум. Результати для КЕ 255, 256 видаються як і раніше – зусилля за відповідними напрямками локальної системи координат Rx,Ry,Rz, Rux,Ruy,Ruz. Наприклад, це необхідно для моделювання сейсмоізоляторів у вигляді гумометалевих опор, які мають круглий поперечний переріз. На рисункe нижче показано, що задані параметри рівного значення окремо по локальних осях Х1 і Y1 призведуть до контрольованого досягнення переміщень і граничних зусиль тільки в напрямку цих осей, а вплив під будь-яким іншим кутом дасть їх векторну суму, де контрольовані параметри переміщень будуть більшими, ніж потрібно для круглого сейсмоізолятора. Тому тепер, задавши параметри для векторної суми компонентів (X+Y), ми отримаємо контрольовані величини параметрів для впливу під будь-яким кутом у плані.

Уточнення роботи сейсмоізолятора у просторовій постановці

• Вирішено проблему з розрахунком на пульсацію вітру (модуль динаміки №21), коли форми, що мають частоту менше граничної, не збігалися з напрямком статичного вітру і відповідно обчислені інерційні сили виходили близькими до нуля. Розроблено формулу для обчислення модальних мас у розрахунку пульсаційної складової, на підставі якої обчислюються модальні маси для всіх форм у цьому розрахунку. У діалозі «Параметри розрахунку на вітровий вплив з урахуванням пульсації» додано параметр «Мінімальна сума модальних мас форм, що мають частоту меншу за граничну, для розрахунку за варіантом (в) п. 6.7 СНиП 2.01.07-85» у відсотках.

Мінімальна сума модальних мас форм, що мають частоту менше граничної для розрахунку на пульсацію

Приклад розрахунку на пульсацію вітру (модуль динаміки №21)

• До бібліотеки КЕ додані нові скінченні елементи-аналоги існуючих КЕ 56 та КЕ 62 – це одновузловий демпфер із шістьма ступенями свободи КЕ 66 та двовузловий демпфер КЕ 65. В описі “жорсткості” нових КЕ можна задати коефіцієнти в'язкого демпфування по шести напрямках, для лінійних напрямків одиниці вимірювання т/(м/с), для кутових (т*м)/(рад/с).

Завдання характеристик демпфера

• Реалізовано можливість для кожного динамічного завантаження задавати список КЕ, у вузли яких збиратимуться маси. Дана можливість спростить підготовку розрахункових схем, коли виникала необхідність для збору мас створювати дублюючі завантаження, в яких, наприклад, виключалися навантаження для стилобатної частини будівлі. Або коли в рамках однієї моделі виконується розрахунок окремих секцій будівель на загальному фундаменті, і доводилося розділяти маси для отримання коректного розрахунку інерційних навантажень та контролю набору модальних мас по окремих секціях.

Приклад формування списку елементів для збору мас

• Додана можливість для кожного елемента схеми використовувати унікальний підвищуючий коефіцієнт fvk, для кожного сейсмічного модуля. Дана можливість дозволяє виконати коригування отриманих зусиль від сейсмики, наприклад, для випадків, коли будівля класифікована як нерегулярна по висоті через різке збільшення маси або зменшення жорсткостей вертикальних несучих конструкцій в одному або декількох поверхах порівняно з іншими суміжними поверхами. За умовчнням коефіцієнт fvk для всіх елементів розрахункової схеми дорівнює одиниці. Для контролю та документування вихідних даних доступна відповідна мозаїка.

• При виконанні розрахунку з контролем параметрів реалізовано врахування користувацьких критеріїв зупинки розрахунку. Є можливість задати наступні критерії:

• максимальне допустиме переміщення по заданих напрямках;
• геометрична змінність по заданих напрямках;
• втрата стійкості по заданих напрямках.

• При розрахунку з використанням геометричної нелінійності для стержневих елементів підключено повну геометричну матрицю жорсткості. Дана можливість дозволить виконувати оцінку згинально-крутильної форми втрати стійкості і знаходити її внесок у коефіцієнт запасу.

• Для всіх доступних нелінійних законів деформування основного та армуючого матеріалів додано можливість використовувати коефіцієнт “K” для коригування значень граничних величин напружень.

• Реорганізовано лінійний та нелінійні розрахунки, а також формування файлів результатів у зв'язку з появою “Підзадач” та “Блоків розрахунку”.

• Відкориговано розрахунок динаміки у часі на дію сейсмограми. Тепер враховуються швидкості та прискорення у вузлах, де задана сейсмограма.

• Відкориговано врахування зсуву в матриці мас стержня.

• Додані нові закони деформування для бетону: 19-й поліноміальний закон деформування бетону та 22-й нелінійний закон деформування бетону по параболі.

ҐРУНТ

• У новій версії реалізовано визначення деформацій основ за рахунок консолідації та повзучості ґрунту. Дана можливість доступна при використанні норм СП РК 5.01-102-2013, ДБН В.2.1-10:2009 і СП 22.13330.2011/2016. Запропонована методика розрахунку осідання консолідації та повзучості буде корисна при вирішенні задач визначення осідання основ з водонасичених ґрунтів у часі, де повні деформації основи визначаються сумою миттєвої осідання основи, осідання спричиненої консолідацією та осідання спричиненої повзучістю (вторинна консолідація).

Параметри розрахунку в системі “ҐРУНТ” (версія 2022)

Необхідні дані для виконання розрахунку зібрані на спеціалізованих вкладках діалогу "Характеристики ґрунту". Розрахунок консолідації можна виконувати без врахування вторинної консолідації, це необхідно для оцінки вкладу відповідної складової та контролю обчислених значень.

Діалог Характеристики ґрунтів системи ҐРУНТ (версія 2022)

Дsалог “Характеристики ґрунтів” закладка “Консолідація”

Діалог “Характеристики ґрунтів” закладка “Повзучість”

Результати розрахунку консолідації для вибраного періоду

Реалізована методика розрахунку може використовуватися для врахування податливості пружної основи для системи “ґрунт – основа – надземна споруда”. Подібні моделі необхідні для виконання серії розрахунків та отримання узагальненої моделі в системі МЕТЕОР для врахування варіації пружної основи на всіх етапах навантаження та з урахуванням мінливості властивостей ґрунту протягом усього терміну експлуатації будівлі/споруди.

Налаштування параметрів моделі ґрунту

• Додано можливість розрахунку додаткової складової осідання для будь-якого проміжку часу t за рахунок консолідації ґрунту. Розрахунок виконується за формулами 7.5-7.7 пункт 7.2.2.1 НТП РК 07-01.4-2012.

• Додано можливість розрахунку додаткової складової осідання від повзучості. Розрахунок виконується за формулою 7.16 пункт 7.2.3.5 НТП РК 07-01.4-2012.

• Додано можливість виведення кожної зі складових осідання пальових фундаментів (Sef - осідання умовного фундаменту, ΔSp - додаткове осідання за рахунок продавлювання паль на рівні підошви умовного фундаменту, ΔSc - додаткове осідання за рахунок продавлювання свай на рівні підошви умовного фундаменту - Ss. Відповідну інформацію про вклад кожної складової осідання можна побачити при виведенні результатів розрахунку в будь-якій точці моделі в межах контурів навантажень. Дана реалізація також підтримується на рівні графічного представлення ізополів, при побудові яких можна включати/відключати відображення кожної складової осідання, при цьому ізополя та шкала результатів будуть перебудовуватись під вибраний набір.

Ізополя осідання моделі умовного фундаменту в системі ҐРУНТ

• Додано можливість виведення несучої здатності паль з урахуванням коефіцієнтів умов роботи. Відповідний діалог активується перед виведенням мозаїки N/Fd (відношення діючого навантаження на палю до несучої здатності).

Вибір коефіцієнта надійності по ґрунту при побудові мозаїки несучої здатності паль

• Реалізовано розрахунок паль-стійок. осідання визначається як для висячих паль з розширенням. Несуча здатність по ґрунту обчислюється як більша з двох несучих спроможностей: Fdb – несуча спроможність скальної основи під нижнім кінцем палі, Fds – несуча спроможність палі з урахуванням тільки опору скельних ґрунтів на її бічній поверхні. Якщо Fdb > Fds, то вся жорсткість палі буде прикладена в її основі, якщо ж Fds > Fdb, то жорсткість буде прикладена тільки по довжині палі, аналогічно висячій палі (пропорційно вкладу fi вантажної площі КЕ57 в Fd). Для вказівки скельних ґрунтів необхідно в таблицю характеристик ґрунтів ввести додаткові дані: Rc – розрахункове значення межі міцності на одновісний стиск скельного ґрунту у водонасиченому стані, Ks – коефіцієнт, що враховує зниження міцності через тріщинуватість скельних ґрунтів (див. таблицю 7.1 в СП 24.13330). Якщо довжина палі або її нижній кінець стикається зі скальним ґрунтом, то розрахунок перемикається на гілку розрахунку палі в скельному ґрунті. Якщо під скальним ґрунтом знаходиться нескальний або паля прорізає скельний ґрунт, то під час розрахунку у вікно «Помилки та попередження» виводиться попередження «[ ! ] Скельна основа має слабкі прошарки! Несучу спроможність палі-стійки Fd слід приймати за результатами випробувань статичним навантаженням».

Розрахунок палі-стійки

• У новій версії розширено можливості обмеження та контролю мінімальної глибини стискуваної товщі ґрунту - Нс. Мінімальна глибина стискуваної товщі може бути задана в абсолютній величині під навантаженням, а також за допомогою нової опції шляхом вказівки нижньої абсолютної позначки моделі ґрунту, до межі якої виконуватиметься врахування Нс, min.

Діалог “Параметри розрахунку” в системі “ҐРУНТ”, налаштування мінімальної глибини стискуваної товщі ґрунту

Раніше величина Нс використовувалася для визначення осідання для всіх навантажень заданих у моделі незалежно від фактичної ширини кожного фундаменту (як правило, ця величина визначалася для максимальної ширини всіх фундаментів схеми). Тепер мінімальна глибина стискуваної товщі може бути призначена не тільки на всю модель цілком, але також може бути врахована індивідуально для кожного з навантажень. У властивостях навантажень з'явилася відповідна властивість для управління Нс.

Діалог “Навантаження”, налаштування властивостей

• У новій версії додано пошук Нс з урахуванням слабких ґрунтів. У параметрах розрахунку додано відповідну опцію, яка активує поле для введення величини модуля деформацій для слабкого ґрунту. За замовчанням запропоновані значення відповідають вибраним нормативам. У разі використання автоматичного пошуку слабкого ґрунту алгоритм працює наступним чином:

Алгоритм визначення глибини стискуваної товщі за наявності слабких ґрунтів

• При обчисленні жорсткості паль як умовного фундаменту по методу 1 в усередненому модулі деформацій, C1 і С2 враховується Sp - осідання від продавлювання ґрунту палею. Якщо умовний пальовий фундамент моделюється в системі ҐРУНТ, і стовбур палі не змодельований ланцюжком стержневих КЕ, то враховується як Sp, так і Sc – стиск стовбура паль. У випадку, коли пальовий фундамент змодельований ланцюжком стержнів, стиск стовбура палі Sс автоматично враховується МКЕ розрахунком.

• У розрахунку паль (КЕ 57) в системі ҐРУНТ як умовного фундаменту власна вага тіла паль обнулюється.

• При обчисленні Sp (осідання від продавлювання ґрунту палею) додано перевірку умови E1≤E2 для модулів деформації ґрунту по довжині палі (E1) і під нею (E2).

• При розрахунку одиночної палі як умовного фундаменту крок паль Acp = 3*D для круглої палі та Acp=3*(B+H)/2 для прямокутної. Радіус умовного фундаменту Rусл = Acp/2.

• Додано можливість розрахунку горизонтальної жорсткості Rx і Ry КЕ 57 для випадку розподілу опору ґрунту по довжині палі "за результатами польових випробувань". Горизонтальна жорсткість палі може бути отримана по моделі ґрунту. Відповідне налаштування додано до переліку властивостей груп пальового поля – "обчислення горизонтальної жорсткості палі".

• Для контролю кількості паль, заданих у моделі, у діалоговому вікні “Групи пальового поля” додано відповідну інформацію.

Діалог “Групи пальового поля”

• Для норм ДБН В.2.1-10:2009 додано можливість розрахунку осідання для специфічних ґрунтів: просадних, засолених, набухаючих, насипних та органічних ґрунтів.

• Додано переклад одиниць вимірювання для завдання тиску (P) у властивостях специфічних ґрунтів, для випадків, коли використовуються налаштування, відмінні від умовчання (т/м2).
• У вікні “Довільний розріз” системи “ҐРУНТ”, котлован відображається лише для навантажень, у яких встановлена ознака “Обчислювати напруження від вийнятого ґрунту”.
• Вікно управління системою координат за замовчанням відключено.
• В системі “ҐРУНТ” додано опцію ввімкнення/вимкнення відображення паль і номерів груп пальового поля.
• Для системи “ҐРУНТ” виконано адаптацію елементів користувацького інтерфейсу для роботи з моніторами високої роздільної здатності UHD і 4К.

Розрахунок залізобетонних конструкцій

• Для пластинчастих елементів розроблено новий алгоритм перевірки рівноваги та обчислення напружень і деформацій у довільних точках перерізу. Для методики Вуд-Армера (Wood–Armer method) на базі цього алгоритму реалізовано новий варіант підбору та перевірки арматури для 1-го та 2-го граничних станів. Цей метод дозволяє прискорити підбір арматури і отримати у площині пластини більш плавний розподіл арматури. Новий алгоритм підключено до розрахунку за нормами СП РК EN 1992-1-1:2004/2011, EN 1992-1-1:2004, ДБН В.2.6-98:2009, ТКП EN 1992-1-1:2009, ДСТУ-Н Б EN 1992-1-1:2010, СП 63.13330.2018.

• Для норм СП РК EN 1992-1-1:2004/2011, EN 1992-1-1:2004, ДБН В.2.6-98:2009, ТКП EN 1992-1-1:2009, СП 63.13330.2018 розширено перелік перерізів для яких реалізовано визначення коефіцієнта запасу для заданого армування. З'явилася можливість визначати КЗ для хрестових, кутових та несиметричних таврових перерізів.

• Для норм ДБН В.2.6-98:2009 додано можливість розрахунку сталезалізобетонних перерізів.

• Для норм ДБН В.2.6-98:2009 додано можливість розрахунку вогнестійкості залізобетонних перерізів відповідно до ДСТУ Н Б EN 1992-1-2:2012.

• Для норм ДБН В.2.6-98:2009 додано можливість використовувати характеристичні (нормативні) значення міцності бетону та арматури при розрахунку на особливі та сейсмічні впливи (група зусиль) D1 і С1).

• Реалізовано новий режим розрахунку «Додаткове армування». Для елементів, в яких призначені ЗБ матеріали і задані набори ТЗА, цей режим дозволяє отримати величину і положення площі арматури, якої не вистачає, необхідної для забезпечення несучої здатності перерізу. Положення майданчиків додаткового армування синхронізовано із положенням майданчиків основного розрахунку.

• Для норм ДБН В.2.6-98:2009 реалізовано обчислення коефіцієнту FS згідно МТ-Т.0.03.326-13 «Методика розрахункового аналізу сейсмостійкості елементів діючих AEC у рамках методу граничної сейсмостійкості». Сейсмічна складова для його обчислення формується при обчисленні РСН або задається додатково у локальному режимі (ЛАРМ-САПР). У ЛАРМ-САПР є можливість переглянути протокол розрахунку.

• Для норм СП РК EN 1992-1-1:2004/2011, EN 1992-1-1:2004, ТКП EN 1992-1-1:2009 і СП 63.13330.2018 у пластинчастих елементах додано перевірку заданого армування на дію перерізуючих сил.

Приклад перевірки пластинчастих КЕ на дію перерізуючих сил

• Для норм СП 63.13330.2018 в додатку AvAnGArD для всіх заданих або експортованих з локального режиму комбінацій нормативних зусиль видаються епюри напруження та деформацій. У разі утворення тріщин показується їх глибина.

• Для СП 63.13330.2018 додано можливість враховувати рекомендації пункту 6.1.23.

• Додано можливість формувати типи заданого армування поперечної арматури для пластинчастих елементів і в режимі конструювання виконувати відповідні перевірки на дію перерізуючих сил.

Завдання поперечної арматури для пластин

• Додано можливість автоматичного створення ТЗА поперечної арматури пластин на основі мозаїки підібраного армування та налаштувань шкали для видачі результатів.

• При заданні ТЗА для пластинчастих елементів додано можливість використовувати прив'язку армування, призначену в матеріалах конструювання, при цьому як вихідні дані задається лише інтенсивність армування.

Створення ТЗА для пластинчастих елементів

• Для пластинчастих елементів при завданні ТЗА з'явилася можливість установити арматуру симетрично. Можливі 7 варіантів симетрії; повна симетрія, симетрія по гранях та шарах.

• У задачах “Динаміки у часі” додано можливість розрахунку на продавлювання.

• При формуванні розрахункових сполучень (РСН) для продавлювання виключені сполучення для 2-го ПС.

Проектування металевих конструкцій

• Реалізовано розрахунок алюмінієвих конструкцій відповідно до вимог СП 128.13330.2016 (основні суцільні типи перерізів: двотавр, зварний двотавр, куточок, швелер, тавр, прямокутний трубчастий переріз і несиметричний двотавр. Розрахунок враховує стиснене кручення (без врахування чистого кручення). Для того щоб охопити все різноманіття можливих форм перерізів, пропонованих заводами, додано можливість підключати користувацькі типи перерізів до сортаментів профілів і використовувати такі сортаменти у конструктивному розрахунку перерізів/елементів.

Розрахунок геометричних характеристик перерізу

Користувацький алюмінієвий профіль

Створення користувацького сортаменту профілів

У розрахунку стержневих елементів алюмінієвих конструкцій виділено наступні види напруженого стану: фермовий (поздовжнє зусилля N), балка (згинальні моменти My, Mz, перерізуючі сили Qz і Qy, бімомент Mw), колона (подовжнє зусилля N, згинальні моменти My, Mz, перерізуючі сили Qz, Qy і бімомент Mw), універсальний (елементи розраховуються за всіма розрахунковими процедурами і в підсумковий відсоток використання вибирається найнесприятливіший результат).

• У бібліотеці жорсткостей додано нову вкладку доступних типів алюмінієвих перерізів.

База алюмінієвих перерізів

• У діалоговому вікні "Жорсткості та матеріали" вкладка "Сталь" отримала більш широку назву "Метал".

• Дані сортаментів сталей та сплавів розширені інформацією про модуль пружності, зсуву та щільності. У разі, коли ця інформація не задана, приймаються значення цих величин за замовчанням.

Опис жорсткості металевого перерізу

• Вибір файлів сортаментів здійснюється по розширенню *steels.srt і *.aluminum.srt, а також за внутрішньою ознакою, встановленою у сортаменті.

• Набір "Додаткових характеристик" залежить від вибраного поточного типу профілю (сталь або алюміній) і розширений вибором температурного режиму, в якому можлива експлуатація конструкції (-70…-40, -40…+50,+50…+100), і новим переліком допустимих гнучкостей.

Додаткові характеристики для розрахунку алюмінієвих конструкцій

• Так як в СП 128.13330.2016 немає рекомендацій щодо розрахунку на прогресуюче обвалення і розрахунку конструкції на прогини, ці розрахунки успадковуються з реалізованого раніше розрахунку по СП 16.13330.2017.

• У новій версії додано можливість виключати опорні перерізи з перевірки на стійкість, тобто, використовувати у розрахунку M1 - найбільший згинальний момент у межах середньої третини довжини стержня, який приймається рівним не менше 0,5Mmax.

Розрахунок стійкості сталевих конструкцій

• Додано можливість управління розрахунком СТК у налаштуваннях “Варіантів конструювання” і діалоговому вікні “Розрахунки з контролем параметрів”, що дозволяє включати або відключати виконання перевірки та/або підбору перерізів в окремих варіантах конструювання з урахуванням заданих параметрів розрахунку, а також зберігати задані параметри для наступних розрахунків.

• Додано обробку розрахункових ситуацій, коли сейсмічний вплив у розрахунковій моделі задано квазістатичною складовою. Раніше для таких комбінацій навантажень у розрахунок сталевих конструкцій передавалась ознака, що навантаження статичні.

ReSpectrum

Програмний модуль ReSpectrum призначений для побудови спектрів відповіді одномасового осцилятора від динамічних впливів, заданих за допомогою акселерограм, сейсмограм, велосиграм та трикомпонентних акселерограм, а також для взаємного перетворення цих впливів (акселерограма → сейсмограма, акселерограма → велосиграма, сейсмограма → акселерограма, сейсмограма → велосиграма, велосиграма → сейсмограма, велосиграма → акселерограма).

Новий додаток ReSpectrum

Вхідні дані: файл із записом впливу (формат файлу – одне число в рядку з точкою як роздільник дробової частини), тривалість, крок дискретизації, масштабний множник, тип впливу – сейсмограма, велосиграма, акселерограма, трикомпонентна акселерограма. Додаткові дані для спектру відповіді – діапазон частот, крок по частоті, коефіцієнт демпфування.

При завантаженні дії відображається його графік і виконується перевірка на збалансованість. Якщо записано незбалансований вплив, виводяться характеристики розбалансування (залишкові компоненти при перетвореннях) і з'являється прапорець “Збалансувати”. Балансування виконується за допомогою поліноміальної функції, яка враховує залишкові компоненти перетворень.

У додатку реалізовано розширення майданчика піку спектра відповіді, а також зниження амплітуди вузькочастотного піку.

Для кожного піку спектра відповіді виконується розширення майданчика на довжину майданчика, що дорівнює 0,3 від частоти піку. Лінії, що утворюють пік, паралельно переносяться на значення майданчика. У поєднанні з розширенням піку спектру відгуку допустимо зменшення амплітуди вузькочастотного піку на 15%. Це зниження повинно застосовуватися тільки до вузьких частотних піків неуширеного спектра відповіді з відношенням ширини смуги до центральної частоти 𝐵 менше 0,30:

𝐵=∆𝑓0.8/𝑓𝑐 < 0.30

де

∆𝑓0.8 – загальний діапазон частот за спектральними амплітудами, які перевищують 80% пікової спектральної амплітуди;

𝑓𝑐 – центральна частота для частот, що перевищують 80% пікової амплітуди.

Отримані результати перетворень можна зберегти або у вигляді картинки (у форматі png-файлу), або у форматі txt-файлу для подальшого використання в розрахунках ПК ЛІРА-САПР, а також у форматі csv-файлу (таблиці Excel).

Виклик додатка доступний з середовища ВІЗОР-САПР при використанні відповідної команди "Обчислити спектр", розташованої на вкладці "Розрахунок" панелі інструментів "Динаміка".

Виклик додатка для побудови відповідь спектру

Стержневі аналоги

• Додано нові доступні для розпізнавання форми перерізу при автоматизованому створенні стержневих аналогів: швелер і короб. Сформовані таким способом СА можуть використовуватися для залізобетонних стін, для яких виконується перехід від моделі, складеної пластинчастими елементами, до стержневої аналогії з подальшим підбором/перевіркою відповідно до обраних норм проектування.

Конструктор перерізів універсальний

• Додано можливість імпорту перерізу балки з “САПФІР-ЗБК” до «Конструктора перерізів». При цьому в таблицю зусиль автоматично заносяться зусилля у вибраному перерізі за всіма завантаженнями, для яких виконано розрахунок і за всіма розрахунковими сполученнями навантажень.

• Для арматурних включень додано можливість у розрахунку задавати величину попереднього напруження, яка братиме участь у визначенні НДС досліджуваного перерізу.

Приклад розрахунку попередньо напруженої балки

• Для суцільних, смугових елементів і арматурних включень додано можливість у розрахунку задавати величину попередньої деформації.

• У діалозі "Налаштування візуалізації" додано опції, що дозволяють відобразити у графічному вигляді ідентифікатори матеріалів, призначених елементам, та налаштувати розмір шрифту цих підписів, а також налаштування масштабу та товщини ліній для відображення результатів у смугових елементах.

Редагований сортамент сталевого прокату

• Виконано адаптацію елементів користувацького інтерфейсу для роботи з моніторами високої роздільної здатності UHD і 4К.

• Додана можливість створювати сортаменти алюмінієвих сплавів та профілів, а також з будь-яких інших матеріалів.

• Додано можливість підвантажувати в сортаменти профілів типи перерізів користувача, створені з використанням “Конструктора перерізів”. Дана можливість може бути використана для зручного зберігання та підключення таких перерізів у МКЕ-розрахунок (використання жорсткістних характеристик), а також у конструктивному розрахунку алюмінієвих конструкцій.

Нові сортаменти профілів створені за допомогою конструктора перерізів

• Додані нові сортаменти алюмінієвих сплавів:
• алюмінієві сплави, безшовні труби (DT), стандарт EN 754 (EN 1999-1-1:2007);
• алюмінієві сплави, пресовані профілі (EP), стандарт EN 755 (EN 1999-1-1:2007);
• алюмінієві сплави, пресовані замкнені профілі (EP/H), стандарт EN 755 (EN 1999-1-1:2007);
• алюмінієвий сплав, пресований відкритий профіль (EP/О), стандарт EN 755 (EN 1999-1-1:2007);
• алюмінієві сплави, пресовані прутки та бруски (ER/B), стандарт EN 755 (EN 1999-1-1:2007);
• алюмінієві сплави, пресовані труби (ET), стандарт EN 755 (EN 1999-1-1:2007);
• алюмінієві сплави, листи, смуги і пластини, стандарт EN 485 (EN 1999-1-1:2007);
• алюмінієві сплави, пресовані профилі, стандарт ГОСТ Р 56282-2014 (СП 128.13330.2016);
• алюмінієві сплави, плити, стандарт ГОСТ 17232-99 (СП 128.13330.2016);
• алюмінієві сплави, листи, стандарт ГОСТ 21631-76 (СП 128.13330.2016).

• Додано демонстративні сортаменти алюмінієвих профілів

Книга звітів і довідкова система

• Таблиці вихідних даних та результатів розрахунку розширено новими вихідними даними та новими результатами розрахунку;

• У стандартних таблицях додано новий фільтр для формування екстремальних значень результатів, наприклад, зусиль (за перерізами) та/або на кінцях конструктивних елементів (у першому та останньому розрахункових перерізах). Також таблиця буде корисною для формування екстремальних значень для всього набору розрахункових перерізів елементів (пластин, об'ємних КЕ та ін.)

По суті, це таблична оцифровка вибірки за результатами розрахунку min/max/abs, представлених раніше тільки в графічному виді.

Даний фільтр доступний для всього переліку таблиць результатів, у тому числі і для конструюючих систем.

Таблиця екстремальних зусиль по завантаженнях для вибраних елементів схеми

• Реалізовано таблицю результатів переміщень і зусиль для проміжних кроків у нелінійних розрахунках.

• Шаблон верстки тепер зберігається в ZIP і розпаковується з ZIP-архіву задачі разом із книгою звітів (за замовчанням шаблони знаходяться наступним шляхом: C:\Users\Public\Documents\LIRA SAPR\LIRA SAPR 20хх\Settings). У зв'язку з цим файли шаблонів Book_en_A4.docx, book_ru_a4.docx, Book_ua_A4.docx додані в архів TEMPL.zip, щоб користувач мав їхню вихідну версію.

• У контекстне меню Книги Звітів для копій екрану додано нову команду, яка відмічає на схемі ті вузли та елементи, для яких виконувалось документування.

• Контекстна довідка доповнена описом нових можливостей ПК ЛІРА-САПР 2022.

Приклад використання команди “Відмітити фрагмент на виді”

ЦЕГЛА

• У новій версії реалізовано перевірку на дію горизонтального навантаження з урахуванням спільної роботи поперечних і поздовжніх стін. В основі даного розрахунку лежить алгоритм, який автоматично визначає форму простінків, а також аналізує взаємне розташування поздовжніх та поперечних елементів стін. Результати розрахунку подаються у вигляді мозаїк та відповідних таблиць результатів. Крім цього, по кожній групі простінків можна переглянути детальний протокол з трасуванням, який служить для контролю послідовності всіх обчислень.

Перевірка спільності роботи поздовжніх і поперечних стін

ІНТЕРОПЕРАБЕЛЬНІСТЬ - компоненти технології ВIM

• У новій версії розширено можливості двосторонньої зв'язки Autodesk Revit. Реалізована BIM інтеграція з Autodesk Revit 2023. Адаптована робота з експорту як фізичної, так і аналітичної моделі. Створена можливість імпорту лише аналітичної моделі з Revit 2023.

Двостороння інтеграція з Autodesk Revit 2023

• Для Autodesk Revit 2022 і Autodesk Revit 2023 додана можливість імпортувати результати армування з урахуванням зміненої аналітичної моделі. У налаштуваннях імпорту вказується околиця та кутова точність, з якими будуть знаходитися найбільш підходящі стержні для балок, колон, а також пластини для стін і плит.


Передача результатів теоретичного армування з налаштуванням параметрів

• Налаштування імпортованої аналітики. Розроблено інструмент, який дозволяє імпортувати відредаговану користувачем аналітичну модель.


Передача відредагованої аналітичної моделі з Revit в ЛІРА-САПР

• Для контролю армування пластинчастих елементів розроблено спеціальний інструмент, який дозволяє автоматично виділити кольором недоармовані зони у пластинчастих елементах. Даний інструмент взаємодіє як з армуванням у вигляді сіток - “Розподілена”, так і з об'єктом “Армування по траєкторії”.


Контроль армування у Revit при використанні інструментів “армування по площі” і “армування по траєкторії”

• Розроблено двосторонній конвертер Tekla Structures 2022 – ЛІРА-САПР – Tekla Structures 2022. Конвертер Tekla Structures – ЛІРА-САПР – Tekla Structures дозволяє в повному обсязі виконувати розрахунок і проектування металевих та залізобетонних конструкцій.

Передача проектної *.ifc і розрахункової *.lirakm моделей з Tekla Structures 2022 в ПК ЛІРА-САПР

• Розроблена можливість при імпорті IFC файлу виконати налаштування параметрів IFC, тобто виставити відповідність між параметрами IFC об'єкту та параметрами об'єкту САПФІР. Налаштування відповідності параметрів може виконуватись для кожного типу об'єктів IFC.
• Розроблений та адаптований новий інструмент імпорту файлів DWG формату. Це дозволяє використовувати даний формат:
• у вигляді плоских "підкладок", які можуть бути основою для побудови моделі в Сапфірі;
• як основу для наповнення бібліотеки типових вузлів з подальшим формуванням креслень;
• для автоматичної генерації моделі по поверхових планах DWG.

Імпорт поверхових планів із використанням формату DWG

• Для поверхових планів DXF/DWG додані можливості:
• виконати імпорт спецелементів КЕ 55;

• виконати імпорт вертикальних ліній тріангуляції для стін

Імпорт поверхових планів з можливістю завдання ліній та точок тріангуляції

• Покращений інструмент який дозволяє експортувати використовувані у проекті типи армування (ТА) для колон в DXF файл.

Експорт результатів типів армування відповідно до уніфікації колон

• Доданий імпорт нових об'єктів SAF:
• Навантаження на плити - зосереджена навантаження, зосереджений момент, лінійне рівномірно-розподілене навантаження, лінійний момент, лінійне трапецієподібне навантаження, площинне навантаження;
• Навантаження на колони - зосереджене навантаження, зосереджений момент, лінійне рівномірно-розподілене навантаження, лінійний момент, лінійне трапецієподібне навантаження;
• Навантаження на стіни - зосереджене навантаження, зосереджений момент, лінійне рівномірно-розподілене навантаження, лінійний момент, лінійне трапецієподібне навантаження, площинне навантаження;
• Навантаження на балки - зосереджене навантаження, зосереджений момент, лінійне рівномірно-розподілене навантаження, лінійний момент, лінійне трапецієподібне навантаження;
• Шарніри у балках і колонах.

Навантаження на балку в ArchiCAD 25

Препроцесор САПФІР-конструкції

ТРІАНГУЛЯЦІЯ

• Удосконалено інструмент, який дозволяє в автоматизованому режимі створювати області тріангуляції для плит:
• на додаток до областей тріангуляції для плит, розташованих над стінами, з'явилася можливість створювати області тріангуляції для плит під стінами з відступом від стіни у 4-х напрямках та індивідуальним кроком тріангуляції;
• доопрацьовано алгоритм формування контурів тріангуляції, що забезпечує більш якісну тріангуляцію плит у місцях примикання стін.

Створення областей тріангуляції для плит

• Реалізована можливість автоматизувати згущення сіті тріангуляції для плит поблизу отворів. У властивостях прорізу можна задати крок точок тріангуляції навколо прорізу, кількість рядів точок з фіксованим кроком та загальну кількість рядів точок тріангуляції. Після рядів із фіксованим кроком тріангуляції програма створює кілька рядів із перехідним кроком, щоб “пом'якшити” перехід від дрібної сіті біля прорізу до більшої у прольоті.
• У властивості розрахункової моделі доданий параметр "Покращувати тріангуляцію у перетинів", що дозволяє уникнути створення вузьких трикутних КЕ, якщо вибрано великий крок тріангуляції для схеми. При активації даної опції у місцях, де мали б з'явитися вузькі трикутні КЕ, виконується згущення тріангуляційної сіті та формуються якісніші КЕ.

Поліпшення тріангуляції біля перетинань (САПФІР)

Порівняння напружень у плитах з опцією поліпшення тріангуляції в перерізі (ВІЗОР-САПР)

• Розширено можливості ноду “Створення сітки на стіні”, який із заданим кроком тріангуляції формує горизонтальні та вертикальні лінії тріангуляції у стіні. Для ноду додано нові параметри:
• "Список відміток", що дозволяє задати інтервали горизонтальних ліній тріангуляції від низу стіни і між собою;
• "Інтервали по прорізах", що дозволяє адаптувати лінії тріангуляції стіни під вертикальні лінії тріангуляції від прорізів, якщо такі задані у властивостях прорізу.

Створення ліній тріангуляції в стінах за допомогою ноду

НАВАНТАЖЕННЯ

• Розширено можливості діалогового вікна "Сумування навантажень". Тепер він працює не лише з аналітичною, а й із розрахунковою моделлю.
• Реалізовано можливість передавати навантаження від підколонника у модель ґрунту. У властивостях колони з'явився блок властивостей, що дозволяє призначити аналітичному уявленню підколонника розподілене навантаження на ґрунт Pz, коефіцієнти постелі С1 і С2, горизонтальну жорсткість спирання плити на ґрунт Сх і Сy, умови спирання або граничні умови.
• Виконано оптимізацію відображення візуальних моделей навантажень. У версії 2022 модель з великою кількістю навантажень обертається, панорамується і зумується в 1,5 рази швидше, ніж у версії 2021. Даний параметр активується у діалоговому вікні Налаштування САПФІР/Візуалізація/Спрощено відображення навантажень.
• Реалізовано ручний режим прикладання вітру, коли вітрове навантаження автоматично не формується, а для пульсаційного завантаження використовуються статичні навантаження, задані користувачем.
• Додано візуалізацію вітрового навантаження в архітектурній моделі з можливістю “заморозити” вітер. Дана опція дозволяє вимкнути/включити автоматичну регенерацію вітру при зміні геометрії конструкції.
• При автоматичному способі прикладання вітру активний/пасивний тиск у просторі, з'явилася можливість збору вітру на бічні стіни (зони A, B, C) із зазначенням аеродинамічного к-ту для кожної зони.
• Реалізовано збір вітрового навантаження для плоских, двосхилих і односхилих покрівель відповідно до норм СП РК EN 1991-1-4:2005/2017

Автоматичний збір вітру на покрівлю

• Оптимізовано збір вітрового навантаження на стержневі елементи. Тепер враховуються кути нахилу стержня та кути повороту перерізу. Можливість коригування к-ту сприйняття навантаження для кожного елемента.
• Розроблено інструменти для створення спеціального параметричного навантаження. Дане навантаження передається у ВІЗОР-САПР у вигляді розподілених по площі навантажень на пластинчасті елементи або у вигляді навантажень, розподілених по довжині стержневих елементів, а не навантаженням штамп. Інтенсивність навантаження може бути задана через параметри "Навантаження на площу, тс/м2" для пластинчастих елементів або "Погонне навантаження, тс/м" для стержневих елементів. Навантаження може бути прикладене по нормалі до КЕ. В такому випадку стає доступним ще ряд параметрів для моделювання тиску рідини та газу на стінки резервуару.
• Значно спрощено процедуру збору навантажень з поверхні або плити та перерозподілу їх на балочну клітину довільної конфігурації. Для розподілу навантажень використовуються плити перекриття або поверхні зі спеціальною новою інтерпретацією “Посередник для навантаження” та навантаження з опцією “Через посередники”. Під час створення розрахункової моделі активується опція “Розподілити навантаження на балки через посередники”, при якій програма автоматично виконує всі подальші дії: перетин, тріангуляцію, призначення опор та розрахунок. За результатами розрахунку САПФІР формує нерівномірно-розподілені лінійні навантаження на балки. Для кожного елемента є можливість коригування к-ту сприйняття навантаження

Збір навантажень із поверхні або плити

• Для навантаження-штамп додана можливість виконати відсікання контуру по лінії, площині (штрихуванні), контуру інших об'єктів.

АНАЛІТИКА

• Реалізовано інструмент “Вентканал”, який автоматично вирізає прорізи у стінах і плитах, які перетинає. Прорізи можуть бути створені точно за формою вентканалу або із заданим відступом. Усі прорізи є асоціативними і при зміні розташування вентканалу або його розмірів виконується автоматичне оновлення прорізів.

Створення отворів у несучих елементах каркаса при використанні нового інструменту 'вентканал'

• Додана можливість виконати створення похилої колони. У властивостях об'єкта вказується кут нахилу і напрямок нахилу колони. Для похилої колони доступний практично повний набір властивостей вертикальної колони: зміна параметрів жорсткості, формування АЖТ, призначення умов спирання та граничних умов, формування точок тріангуляції та ін.

• Реалізовано автоматичну генерацію стержневих аналогів у системі САПФІР. :
• лінійних ділянок стіни;
• прямокутної у плані плити;
• перемички над прорізом і під ним;
• пілонів або балок, представлених у розрахунковій моделі пластинчастими КЕ.

У властивостях СА можна вказати кількість ділянок СА, що буде дорівнювати кількості цільових стержнів СА у ВІЗОР-САПР. Також розбивку СА можна вказати через крок апроксимації.

Для створення СА зі стін або плит у властивостях відповідних об'єктів додано опцію.

Генерація стержневих аналогів для стін пілонів

В якості дверних та віконних прорізів на додаток до можливості замінити область над прорізом на стержень додана можливість зберегти моделювання області над прорізом пластинчастими елементами та згенерувати перемичку у вигляді СА. Аналогічним чином можна згенерувати СА для підвіконної зони.

Генерація стержневих аналогів для перемичок

Для балок прямокутного перерізу з'явилася можливість сформувати СА у вигляді тавра. Програма автоматично розпізнає висоту тавра, а ширину полиць тавра можна задати у властивостях СА.

• Вдосконалено “Перевірка моделі”:
• зменшено кількість попереджень, які не є критичними;
• удосконалено алгоритм пошуку контурів плит, що перетинаються, для випадків, коли плити мають складний контур у плані;
• на додаток до пошуку об'єктів, що дублюються, доданий пошук об'єктів, чиї аналітичні моделі частково перетинаються між собою, що дозволить уникнути низки помилок у розрахунковій моделі;
• при перевірці моделі на збіг або перетинання об'єктів додано врахування об'єктів з різних поверхів.

Перевірка моделі у версіях 2021 (ліворуч) і 2022 (праворуч)

• Розроблені інструменти для створення підпірної стіни та плити змінної товщини. Контур перерізу підпірної стіни задається через діалогове вікно “Параметри перерізу”. Для плити змінної товщини вказуються найменша та найбільша товщини плити. Аналітична модель підпірної стіни та плити змінної товщини представлена у вигляді декількох пластин різної товщини. Кількість пластин задається через параметр "Число розбиття аналітичної моделі" у властивостях плити/стіни. Пластини можуть бути співвісними або зміщені відносно одна одної на жорсткі вставки.
• Для колон і балок додано можливість задати змінний переріз для всіх стандартних перерізів САПФІР.

Колона змінного перерізу

Стержень змінного перерізу після імпорту до ЛІРА-САПР

• Розроблено інструменти для поділу стіни колоною. У властивостях колони з'явився новий параметр "АЖТ колона-стіна", який дозволяє створити абсолютно жорстке тіло (АЖТ) між торцями стін і колоною. АЖТ є асоціативним, тобто при переміщенні однієї зі стін або колони зберігається зв'язок між об'єктами.

• Реалізовано опціональне відображення сіті КЕ у фізичній моделі. Опція стає доступною після виконання тріангуляції та збереження *.s2l файлу для передачі у ВІЗОР-САПР.
• В аналітичній моделі реалізовано відображення створених АЖТ (заданих як властивість і сформованих в результаті пошуку перетиннань). АЖТ відображаються у вигляді помаранчевих ліній, що з'єднують між собою вузли, які входять до складу АЖТ.

Відображення розрахункової моделі з АЖТ у версіях 2021 (ліворуч) і 2022 (праворуч)

• Додано ряд інструментів, що дозволяють оцінити якість сформованої тріангуляційної сіті: мозаїки якості пластин, площі пластин, мінімальні кути пластин, мінімальні довжини ребер пластин, довжини стержнів та кут повороту стержнів.

Мозаїка якості тріангуляційної сіті

• Додано команду "Вирівняти" для вирівнювання стін по вертикалі. Існує два режими вирівнювання: по паралелі - тобто після вирівнювання вони будуть паралельні відносно вибраної стіни, але не співвісні; по вертикальній співвісності - тобто після вирівнювання вони будуть паралельні і вертикально співвісні відносно обраної стіни.

• Додана можливість виділення однотипних об'єктів горизонтальним батогом. Виділення здійснюється за допомогою команди “Виділити по горизонталі”. Реалізовано виділення наступних об'єктів:
• Колони;
• Палі;
• Стіни;
• Балки;
• Плити;
• Фунд плити;
• Точкове навантаження;
• Лінійне навантаження.

• У властівості проекту додані допуски для аналітичних моделей об'єктів:
• налаштування мінімальної висоти "порожка" дверей для аналітичних моделей стін;
• коефіцієнт відхилення товщин стін при перетворенні контуру на стіни.
• Удосконалений інструмент “Сходи”:
• розширені варіанти спирань для сходів. З'явилася можливість призначити обпирання маршу на сходовий майданчик і плити перекриттів у вигляді об'єднання переміщень по Z, по Х і Y або вибрати користувацьке обпирання;
• додано автоматичне узгодження місцевих осей сходів при передачі моделі у ВІЗОР-САПР.
• До діалогу “Прив'язка базової точки” додано вибір розташування аналітичного представлення балки та колони всередині перерізу.

Налаштування прив'язки фізичної та аналітичної моделі у балці

• Удосконалено інструмент “Шахта” для роботи з рівнями поверхів та додатковими рівнями всередині поверху. Створення отворів по контуру шахти відбувається автоматично в усіх плитах, через які проходить шахта.

Оновлений інструмент Шахта з можливістю динамічно створювати проріз у плитах

• Додана нова функціональність для об'єкту “Інше”:
• у властивостях об'єкту “Інше” можна вибрати функцію “Вентканал” і таким чином виконати автоматичне створення отворів у всіх стінах та плитах, які перетинає цей об'єкт “Інше”;
• команда “Розсікти по поверхах” розширена також і на “Інше”.
• Для капітелі та підколонника додана можливість виконати створення сходів тільки в одному напрямку.
• Реалізовано структурування специфікації металоконструкцій за номінативними типами елементів: колона, балка, фахверк, в'язь, шпренгель, підпорка, розпірка, розкіс, прогін, канат.
• Для існуючої команди Обрізати реалізована опція Подовжити, яка дозволяє подовжити під вказану лінію всі лінійні об'єкти САПФІР. Команда доступна у 3D видах, на планах поверхів, на фасадах, перерізах, розрізах та на кресленнях.
• Реалізовано можливість виконати збереження файлу САПФІР разом із усіма файлами, які з ним пов'язані (SLD - модель ґрунту, DXF, DWG, IFC, SAF, XLS і ASP - результати армування) в окрему папку проекту. Аналогічно можна створити архів проекту.

Збереження файлу САПФІР з усіма файлами, що з ним пов'язані; створення архіву проекту

• У панелі Структура проекту додано можливість керування видимістю об'єкта через відповідну кнопку.

Видимість об'єктів у діалоговому вікні Структура

Робота з видимістю об'єктів

• Також, додано відображення назви перерізу та автоматичне сортування елементів - елементи з одним типом і розміром перерізу знаходяться поруч у списку.

Сортування об'єктів по перерізу

• У панелі Види відбулися деякі зміни та покращення, а саме:
• види армування після створення потрапляють у новий розділ КЗ;
• додано сортування в алфавітному порядку;
• додано можливість переміщення видів армування по дереву за допомогою відповідних кнопок;
• додано можливість створення користувацьких розділів; переміщення видів армування по розділах за допомогою “drag`n`drop”;

Створення нового розділу (папки)

• додана можливість зміни імені розділу;
• автоматичне сортування видів армування за типами КЗ;

Поділ за типами КЗ

• додано можливість збереження позиції камери;

Збереження позиції камери виду

• групове виділення з подальшим переміщенням або видаленням видів.

• Розширено функціональність стартової сторінки:
• додано контекстне меню для останніх відкритих файлів, що дозволяє відкрити папку в якій лежить вибраний файл або видалити файл зі списку останніх відкритих файлів;
• додано команду Імпорт, щоб відразу імпортувати файли без необхідності створювати порожній файл *.spf.

КРЕСЛЕННЯ

• У версії САПФІР 2022 була реалізована можливість помістити на лист креслення довільне зображення, що імпортується з файлів популярних растрових форматів (PNG, JPEG, BMP). Після імпорту рисунка можна змінювати його щільність, розмір, пропорцію сторін.

Додавання растрового зображення на креслення

САПФІР-ЗБК

• Для видів армування плити реалізована опція, що дозволяє у робочому виді відобразити позначення розкладок ділянок додаткового армування плити так, як вони будуть представлені на кресленні.

Параметр “Креслярські позначення”

• Додано автоматичне орієнтування позначень фонової арматури в напрямку узгоджених осей, заданих у властивостях плити, що армується.
• Додана можливість створення 2D вузла з виду армування.

Створення 2D вузла з виду армування

• Для видів армування діафрагми додано налаштування позначення зон армування на кресленні.
• Для каркасів продавлювання додано можливість виконати зміни класу арматури у діалоговому вікні “Специфікація арматури”.
• У діалогове вікно “Уніфікація плит” додано візуальну інформацію у вигляді однакових кольорів рядків для плит схожих за площею.
• Додано вибір нормативного документа ДСТУ 3760:2019 для арматурних стержнів, арматурних деталей, хомутів та шпильок.
• Для моделі армування колони додано можливість “ручного” редагування позицій хомутів.

Ручне редагування розташування хомутів

САПФІР-ГЕНЕРАТОР

• Прискорено роботу зі схемами з великою кількістю НОДів.
• Реалізовані нові ноди:
• "Підрізання балок" для підрізка або дотягування балок під стіни, колони, лінії або інші балки. Додатково можна обмежити зону, в якій буде виконуватися підрізка або дотягування;

Нод “Підрізка балок”

• “Видалення ділянок ліній, що збігаються” для видалення ділянок ліній, які дублюються, щоб не виникали помилки при подальшому створенні моделі на базі цих ліній;
• “Видалення точок, що збігаються” для видалення точок, які дублюються;
• “Вентканал” для створення по лінії об'єкта типу Вентканал, який прорізатиме отвори у стінах та плитах;

Нод “Вентканал”

• "Шахта по контуру", що автоматично створює отвори в плитах перекриття, які перетинає;
• "Навантаження в напрямку вектора" для формування рівномірних і нерівномірних лінійних навантажень уздовж заданого вектора. Наприклад, щоб докласти вітрове навантаження до стержневих елементів;
• “Лінії з колони” для отримання вертикальної осьової лінії колони та лінії контуру перерізу колони;

Нод “Лінії з колони”

• “Перетворення об'єктів” для перетворення одних типів об'єктів у інші;
• “Імпорт XLS файлу”, що дозволяє імпортувати оновлюваний файл Excel із числовими значеннями.На входах нода можна вказати з якого листа брати значення, з яких стовпців, рядів, клітинок чи діапазонів клітинок. В результаті роботи нода формується вихід нода з даними клітинок або кілька виходів з відповідними найменуваннями стовпців, які далі можна поєднувати зв'язками з іншими нодами.

Імпорт файлу Excel (*.xls)

• “Список елементів, заданих індексами” поділяє список елементів із входу на різні виходи відповідно до введених індексів;
• “Перетворення рядка на масив дійсних чисел” для перетворення заданого текстового рядка на масив дійсних чисел;
• “Перетворення рядка на масив цілих чисел” для перетворення заданого текстового рядка на масив цілих чисел;
• "Масиви наборів точок, задані індексами" для формування з 1-го набору точок декількох масивів точок відповідно до введених індексів.
• Удосконалені ноди:
• “Колони по точках” - додано можливість створити колони по вертикальній лінії (наприклад, з 3D dxf);
• “Просунуте створення поверхів за заданими рівнями” – збільшено кількість можливих входів для поверхів з 32 до 1024;
• “Блок моделей" - додано можливість змінити властивості внутрішніх об'єктів через підключення до входу Par вхідного параметра ноду “InPar”;
• “Булево об'єднання ліній”, “Булево віднімання з ліній входу 1 ліній входу 2” та “Булево перетинання ліній” - додані додаткові виходи Ln з контурами отворів;
• “Імпорт IFC” і “Імпорт SAF” - додано виходи для отримання доступу до імпортованих об'єктів, щоб виконати їх перетворення на інші типи об'єктів або змінити властивості імпортованих об'єктів.

Імпорт IFC і перетворення об'єктів

• Улучшены алгоритмы обновления рабочего окна программы, в частности, при перемещении диалоговых окон по рабочей области;
• Сокращено время перерисовки расчетной схемы при выводе графической и цифровой информации, заказанной во флагах рисования;
• Расширены механизмы контроля корректности расчетных схем и диагностики возможных ошибок;
• Реализованы пожелания пользователей по улучшению отдельных элементов интерфейса, в частности, добавлена возможность включать в общую панель быстрого доступа команды и операции из различных режимов работы со схемой;
• Обновлена справочная система, добавлено описание ленточного интерфейса, добавлен новый и актуализировано содержание ряда обучающих примеров:
  Пример 20 – новый пример: «Расчёт многоэтажного здания с безригельным каркасом и проектирование монолитной железобетонной плиты при помощи систем САПФИР-КОНСТРУКЦИИ и САПФИР-ЖБК».
  Пример 21 (актуализированный пример 1) – исходные данные задаются с помощью пользовательского интерфейса «Лента».
  Пример 22 (актуализированный пример 4) – исходные данные задаются с помощью пользовательского интерфейса «Лента». Дополнен подбором металлических профилей для различных вариантов конструирования и площадей армирования железобетонных элементов.
• Исправлен ряд несущественных ошибок, как правило, обнаруженных пользователями при решении редко встречающихся задач. Например: внесены исправления в вычисление РСУ, касающиеся взаимосвязей между взаимоисключающими, сопутствующими и знакопеременными загружениями при количестве загружений более 60-ти, и другие незначительные исправления.

САПФІР-КОНСТРУКЦІЇ

• Автоматична генерація абсолютно жорстких тіл (рис.1, рис.2).
• Параметричне завдання капітелей з автоматичною генерацією відповідних скінченно-елементних моделей (рис.3, відео 1).
• Можливість завдання ділянок плити різної товщини з автоматичною генерацією відповідних скінченно-елементних моделей (рис.4, видео 4).
• Моделирование последовательности возведения конструкций (МОНТАЖ) (рис.7, видео 2).
• Удобный инструментарий задания произвольных поверхностей (пандусов, лестничных маршей, наклонных элементов, куполов, арочных элементов) (рис.5, видео 3).
• Автоматический сбор статического ветра по СНиП "Нагрузки и воздействия" (рис.6).
• Объединение/вычитание/пересечение перекрытий/стен; копирование объектов по произвольной траектории (рис.8).
• Прямая передача расчетной схемы из САПФИР-КОНСТРУКЦИИ в ВИЗОР-САПР на основе нового формата файла.

Рис.1	Рис.2	Рис.3	Рис.4
Рис.5	Рис.6	Рис.7	Рис.8
видео 1	видео 2	видео 3	видео 4

Единая графическая среда пользователя ВИЗОР-САПР

• Новый альтернативный вид пользовательского интерфейса "ЛЕНТА", который повышает интуитивность создания, редактирования и анализа задач, и имеет гибкие настройки, позволяющие произвольно менять рабочую среду. При этом сохраняется возможность работы в классическом лировском интерфейсе (рис.9, рис.10, рис.11, рис.12).
• Усовершенствован дизайн всех графических элементов пользовательского интерфейса. Новые графические элементы имеют стандартное и укрупненное представление и стали более выразительны. Сохранены смысловые образы основных пиктограмм.
• Значительно ускорена отрисовка расчетных схем (особенно на Win Vista и Win 7).
• Улучшено качество отображения схем. Добавлен новый вид трехмерной проекции, который не искажает схему.
• При смене режимов сохраняется отображение расчетных схем (фрагментация, флаги рисования и др.).

Рис.9

Рис.10

Рис.11

Рис.12

Процессор

• Реализованы новые процедуры вычисления РСУ, которые обладают большими функциональными возможностями (учтены различные требования к РСУ для стальных и железобетонных конструкций) и большим быстродействием, особенно для пластинчатых элементов.
• Усовершенствована процедура унификации элементов на основе РСУ для суперэлементных задач.
• Реализован расчет на сейсмические воздействия в соответствии с нормативами Грузии (ПН 01.01.-09).

Система СТК-САПР

• Реализован расчет составных сечений (20 типов) по СП 16.13330.2011 (рис.16).

Рис.16

Новая конструирующая система САПФИР-ЖБК

• САПФИР-ЖБК позволяет выполнить конструирование и получить рабочие чертежи армирования, спецификацию арматуры, ведомость расхода стали и ведомость деталей для плиты перекрытия. Конструирование осуществляется в автоматизированном режиме интерактивными графическими методами на основе результатов расчета армирования, выполненного в ПК ЛИРА-САПР 2012. Визуализируются изополя и мозаики площади арматуры, направление стержней. Обеспечивается обозначение основного (фонового) армирования и участков раскладки стержней дополнительной арматуры с указанием их параметров, привязки и примечаний, расчёт анкеровки и учёт перерасхода на перехлёст.

Рис.13

Рис.14

Рис.15

презентация

видео 5
