Разработана и проходит комплексную отладку новая версия программного комплекса семейства ЛИРА – ЛИРА-САПР 2013.
Начало поставок коммерческой версии ПК ЛИРА-САПР 2013 запланировано на 15 мая 2013 г.

АКЦИЯ

Пользователи, которые приобретут ПК ЛИРА-САПР 2012 в период с 01.04.2013 по 15.05.2013, получат возможность обновиться до новой версии ПК ЛИРА-САПР 2013 бесплатно.

Новые возможности и функции ПК ЛИРА САПР 2013


Трещины в железобетонных стержнях и пластинах

Визор-САПР

  • разработан вариант ВИЗОР САПР 2013 для 64-хразрядных операционных систем, использующий для работы программы всю доступную оперативную память, превышающую 3 Гб, а также позволяющий работать со схемами размерностью более 1 млн. конечных элементов
  • существенно упрощена работа пользователя с визуальным представлением расчетных схем в окне программы. Реализована возможность вращения, зумирования, панорамирования изображений с использованием мыши
  • разработан новый Редактор загружений, который расширяет возможности для их создания и редактирования, упрощает процедуры формирования РСУ и РСН, повышает наглядность работы с монтажными и послемонтажными загружениями
  • расширены возможности формирования расчетных сочетаний нагрузок (РСН), допустимое количество увеличено до 1000 сочетаний
  • расширен перечень выводимой информация по результатам нелинейного расчета, добавлена подробная информация о параметрах трещин в железобетонных стержнях и пластинах
  • МКЭ-процессор

    Продолжается наращивание наукоемкости программного комплекса. В предыдущей версии были реализованы улучшенный алгоритм расчета на динамические воздействия по акселелограмам, новая инженерная нелинейность, ряд новых конечных элементов.

    В этой версии:

  • Реализована более эффективная методика расчета на устойчивость, корректно учитывающая влияние растянутых элементов на общую устойчивость конструкции. В ряде случаев при расчете таких конструкций на устойчивость, как мачтово-вантовые системы, мембраны с гибким контуром и др. , новая методика может дать более адекватные результаты.
  • Реализована процедура определения параметров НДС для сечения железобетонного стержня – положение нейтральной оси; эпюра сжатого бетона; глубина, ширина и расстояние между трещинами. Для пластинчатых элементов в верхнем и нижнем слоях определяется направление трещин, расстояние между ними, глубина и ширина раскрытия.
  • Реализована инженерная нелинейность для ВСЕХ норм по железобетону (СНиП 2.03.01-84*; ТСН 102-00*; ДСТУ 3760-98; СНиП 52-01-2003; EUROCODE2; ТКП/ОР 45-5-03-…200; ДБН В.2.6-98.2009; СП 63.13330.2012).
  • Арм-САПР

  • Реализован расчет железобетонных конструкций по нормам СП 63.13330.2012 «Бетонные и железобетонные конструкции. (актуализированная редакция СНиП 52-01-2003»). Основные отличия от СП 52-101-2003 – расчет поперечной арматуры для внецентренно сжатых и растянутых стержневых элементов, подбор арматуры для пластинчатых элементов, реализация расчета элементов из высокопрочных бетонов;
  • Реализован подбор арматуры с использованием всех преимуществ характерных для 64-х разрядных операционных систем.
  • Для локального режима армирования добавлен подбор арматуры для стержней с переменными по длине сечениями. Появилась возможность передачи пояснительной записки в формат программы Microsoft Word.
  • Добавлена возможность экспорта результатов подбора арматуры в программу Allplan.
  • Реализовано конструирование круглых колонн.
  • Грунт

    Определение осадок существующих сооружений

  • Значительно ускорен расчет коэффициентов постели C1, C2 в системе ГРУНТ в ЛИРА-САПР 2013 за счет использования многопоточности, доступной в современных многоядерных и многопроцессорных компьютерах.
  • Дополнительного ускорения расчета C1, C2, можно добиться, используя новую возможность объединения близких по величине нагрузок. Такой прием делает расчет С1, С2 еще на порядок быстрее.
  • Еще больше ускорить расчет можно, уменьшив количество точек, в которых вычисляются коэффициенты C1, C2. Теперь вычисление можно выполнять не только в центре каждого конечного элемента, но и в узлах разряженной прямоугольной сети, шаг которой выбирает пользователь. С1, С2 в конечных элементах в этом случае получается интерполяцией.
  • Реализована возможность вычисления C1, C2 для фундаментных плит на свайном основании.
  • реализована процедура определения осадок существующих сооружений близко расположенных от строящегося здания. Все объекты могут иметь произвольные контуры в плане, различные отметки подошв фундаментов, различные конструкции основания – свайное, естественное, комбинированное.
  • Новая возможность сохранения результатов расчета позволяет не терять изополя осадок, C1, C2 и др. при закрытии и последующем открытии файла модели грунта.

  • СТК-САПР

    Расчет параметрического узла

    В конструирующей системе СТК-САПР реализован расчет узлов стальных конструкций по Актуализированной редакции СНиП II-23-81* (СП 16.13330.2011). Теперь все узлы в СТК-САПР можно рассчитывать как по СНиП, так и по СП. Перечень узлов СТК-САПР включает:

  • узлы ферм из уголков (8 узлов)
  • примыкание второстепенной балки (4 узла)
  • стык балок: на накладках со сваркой, на накладках на болтах, на фланцах (7 узлов)
  • примыкания балки к колонне: жесткие, шарнирные и фланцевые (12 узлов)
  • стык колонн на высокопрочных болтах
  • примыкание уголковых связей (3 узла)
  • шарнирные и жесткие базы колонн (10 узлов)

    всего 45 узлов.

    В расчете стальных узлов предусмотрена возможность как проверки, так и подбора элементов, составляющих узел.

    Элемент трассировки

    Результатом расчета узла является отчет, в котором указаны проценты использования прочности/устойчивости каждого элемента, составляющего узел, что дает полную картину его работы и позволяет смоделировать узел оптимально. Уникальной особенностью расчета узлов в СТК-САПР является то, что для каждого приведенного в отчете числа можно отследить, как оно было получено, используя инновационную технологию открытого расчета – трассировку. Технология трассировки расчета позволяет просмотреть весь алгоритм нахождения каждого процента использования, просмотреть все формулы как в символьном, так и в цифровом виде с необходимыми пояснениями и гиперссылками, что позволяет полностью восстановить предпосылки и ход расчета узла.

    Узел, рассчитанный в СТК-САПР имеет свое графическое отображение в среде программы KM-САПР, которая является надстройкой над AutoCAD, что позволяет, при необходимости, подключить весь арсенал возможностей, предоставляемых данной графической системой.

    КМ-САПР выполняет построение пространственной модели рассчитанного узла и всех необходимых чертежей, что позволяет визуально оценить результаты расчета, а также использовать данную модель узла при подготовке чертежей стадии КМ.

    САПФИР-КОНСТРУКЦИИ

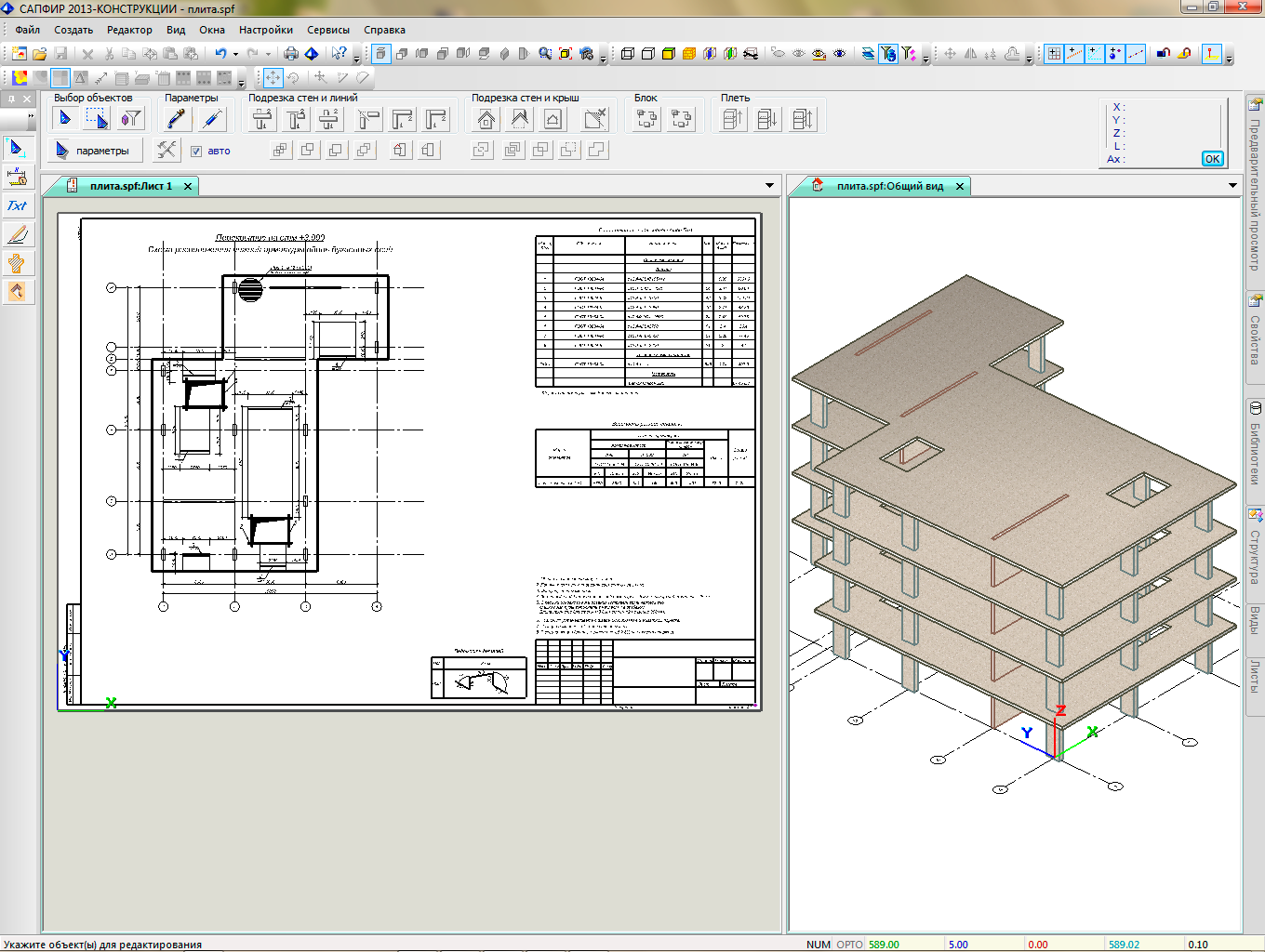

  • Добавлена возможность использовать препроцессор САПФИР-КОНСТРУКЦИИ в качестве средства создания нового фрагмента лировской расчетной схемы
  • Для объектов «плита», «проем» и «стена» реализованы режимы ручного и автоматического выравнивания аналитической модели.
  • Добавлена возможность отсечения плоскостью общего положения физических и аналитических моделей: стен, перекрытий, балок, колонн и др.
  • Добавлена возможность группового редактирования параметров объектов на чертежах
  • Добавлен формульный калькулятор в диалогах ввода координат
  • Добавлены функции разделения на фрагменты и слияние фрагментов для балок и линий, а также слияние для стен.
  • Разработан «полифильтр» для выделения объектов по заданным критериям.
  • Возможность задания пользовательского типа и управление весом (толщиной) линий.
  • САПФИР-ЖБК


    Изополя армирования для всех диафрагм и Интерактивное графическое редактирование

  • В дополнение к ранее разработанной подсистеме ПЛИТА в эту версию включена новая подсистема ДИАФРАГМА, реализующая автоматизированное проектирование диафрагм (несущих железобетонных стен)
  • Для облегчения унификации пользователю предоставляется 3D схема изополей армирования для всех диафрагм. На основе этой схемы пользователь назначает унифицированные группы. Для каждого представителя унифицированной группы выполняется армирование в автоматизированном режиме, для чего разработан целый ряд инструментов.
  • Инструмент «Зоны диафрагм» обеспечивает размещение арматурных стержней с учётом расчётного армирования и конструктивных требований, визуальный контроль участков, где армирование недостаточно, интерактивное графическое редактирование.
  • Инструмент «Арматурные детали» позволяет проектировать размещение отдельных и повторяемых арматурных стержней: прямых, Г-образных и П-образных, обеспечивает обрамление отверстий в плитах и диафрагмах, усиление краёв и стыков Ж/Б элементов
  • Инструмент «Разрез/сечение» на развёртке диафрагмы позволяет задать положение секущей плоскости и получить изображение разреза стены, в заданном масштабе отражающее расположение арматуры.
  • Автоматическое формирование на листе чертежа диафрагмы жёсткости спецификации арматуры, ведомости деталей, ведомости расхода стали и блока примечаний.
  • Использование на чертежах армирования линий различного веса (определяет толщину с учётом масштаба вида) и специальных типов (с изломами ГОСТ 2.303.8) повысило графическую выразительность чертежей армирования.


  • Экспорт САПФИР – AutoCAD

  • Маркировочные схемы диафрагм;
  • Общий расход арматуры на все диафрагмы (по этажам, по плетям);
  • Экспорт САПФИР – AutoCAD. Значительно усовершенствован экспорт чертежей, получаемых в САПФИР, САПФИР-Конструкции, САПФИР-ЖБК в AutoCAD на базе dxf-формата. Сейчас «доводка» в AutoCADе требует минимальных усилий.
  • Добавлен целый ряд других интересных и полезных функций, реализующих многочисленные пожелания пользователей и рекомендации экспертов. Справочная система расширена и дополнена.
