ЛИРА-САПР 2016
Начались поставки новой коммерческой версии программного комплекса ЛИРА-САПР 2016
Интеграция с другими программами - реализация технологии BIM
Реализован экспорт аналитической модели САПФИР в позиционную модель STARK-ES, которая содержит информацию о типе элемента (стена, колонна, балка, плита), принадлежности этажу, геометрии схемы, материалах, жесткостных характеристиках и нагрузках.
Реализована технология «Tekla Structures — ЛИРА-САПР — Tekla Structures», позволяющая импортировать в ПК ЛИРА-САПР расчетную схему, созданную в программе Tekla Structures, выполнить статический и динамический расчет, подобрать сечения элементов и армирование, результаты расчета экспортировать в Tekla Structures с последующим получением чертежей КМД и ЧПУ.
Подробнее с этой возможностью вы можете познакомиться в статье: «Связь Tekla Structures — ЛИРА-САПР — Tekla Structures»
Единая интуитивная графическая среда пользователя
Реализована работа с несколькими таблицами РСУ и РСН в рамках одной задачи. Пользователям предложен простой и удобный инструмент для выполнения многовариантных расчетов и сравнительного анализа результатов, полученных при использовании различных норм проектирования (традиционных СНиП и актуализированных СП), варьирования логикой учета сопутствия и взаимоисключения загружений, использования различных наборов коэффициентов сочетаний. Расширены возможности для формирования вариантов конструирования. Теперь, наряду с заданием различных свойств материалов, для вариантов конструирования можно выбирать требуемую таблицу РСУ или РСН.
Существенно расширены возможности графической визуализации результатов расчетов.
- Для перемещений и усилий добавлен просмотр экстремальных (минимальных и максимальных) значений, отобранных среди всех заданных загружений или РСН. Полученные огибающие представлены в виде эпюр и мозаик.
- Реализовано графическое представление результатов расчета РСУ. Расчетные и нормативные РСУ (полные и длительные) отображаются на схеме в виде мозаик и эпюр огибающих экстремальных значений.
- Для расчета железобетонных конструкций с использованием системы «Инженерная нелинейность» введено построение мозаик интегральных жесткостных характеристик стержней и пластин.
Сняты ограничения прежних версий на возможное количество задаваемых загружений (не более 96 загружений при использовании систем РСУ и МЕТЕОР, и не более 300 загружений в остальных случаях). Теперь эти ограничения отменены для всех видов расчетов.
Реализован инструмент для вычисления центра жесткости и центра тяжести фрагмента (этажа). Этот инструмент позволяет быстро и наглядно оценить вероятность возникновения крутильных форм колебаний при динамических (сейсмических) воздействиях и принять решения по изменению компоновки расчетной схемы.
Расширены возможности выделения объектов на расчетной схеме. Добавлена отметка узлов и элементов по щелчку мыши в указанном диапазоне на шкале, а также с помощью захвата "резиновым окном" нескольких диапазонов шкалы, строительных осей или отметок.
Обновлена и значительно дополнена информация, отображаемая в диалоговых окнах о выбранном узле или элементе. Теперь в режиме результатов расчета можно просматривать информацию об перемещениях или усилиях, полученных по каждой из посчитанных таблиц РСУ и/или РСН.
Реализована функция определения прогибов для стержней и пластин относительно реперных узловых точек, указанных пользователем на схеме. Эпюра прогибов отображается в отдельном окне, может быть оцифрована и сохранена в Книге отчетов.
Снято ограничение на количество узлов при создании абсолютно жестких тел (АЖТ). В прежних версиях в одно АЖТ могло входить не более 200 узлов.
Разработана методика «Определяющие РСН», которая позволяет значительно сократить время подбора и проверки арматуры и стальных сечений. Эффективность методики проявляется с увеличением количества заданных РСН. При количестве РСН более 100 время расчета сокращается в 10 и более раз.
Разработана технология задания материалов для железобетонных конструкций, позволяющая при задании новых параметров просматривать и анализировать всю ранее заданную информацию по бетону, арматуре и конструктивным требованиям. Представлен общий интерфейс задания свойств материалов в системах «ВИЗОР-САПР» и «САПФИР-КОНСТРУКЦИИ».
Улучшена технология создания и редактирования нагрузок-штампов. Введена информационная связь между параметрами нагрузок-штампов и параметрами соответствующих им групп сосредоточенных сил. Каждой нагрузке-штампу присваивается имя, доступное для редактирования, реализованы операции просмотра и изменения интенсивности. При визуализации мозаик распределенных сил нагрузки-штампы представляются значениями своей интенсивности.
Добавлена возможность ускорить генерацию документации при помощи шаблонов.
Закончена разработка инструментария для табличного анализа данных.
Упорядочивание элементов «Книги отчетов» при помощи технологии перетащить-и-отпустить.
Система документирования «Книга отчетов»
Подробнее с этой возможностью вы можете познакомиться в статье: «ЛИРА-САПР 2016 - модернизация «Книги отчетов»
Все новые функции и расширенные режимы работы программного комплекса представлены в обновленных ленточном и классическом интерфейсах и снабжены контекстными справками.
МКЭ-процессор
Ускорена факторизация (разложение) матрицы уравнений. На протестированных задачах достигнуты ускорения до 8 раз.
Реализован расчет на статические и динамические воздействия с учетом изменения жесткостей стержневых и пластинчатых конечных элементов, обусловленных нормальной силой в стержнях и мембранной группой усилий в пластинах.
Усовершенствована процедура формирования согласованных матриц масс.
Усовершенствован учет АЖТ при расчетах на динамические воздействия.
Усовершенствован расчет конструкций, включающих стержни и пластины с односторонними коэффициентами постели.
Реализованы положения ДБН В.1.1 — 12:2014 «Строительство в сейсмических районах».
Снято ограничение на количество загружений.
Снято ограничение на количество узлов в абсолютно жестком теле.
Расчет железобетонных конструкций
В пластинчатых элементах реализован подбор арматуры с использованием различных защитных слоев для арматуры различных направлений.
Для пластинчатых элементов, работающих на сжатие (стена, диафрагма), при подборе арматуры появилась возможность учитывать гибкость вертикальных элементов (расчетные длины задаются аналогично стержневым элементам в разделе «Материалы»).
Расчет металлических конструкций
ЛИРА-САПР 2016 позволяет выполнять расчет опорных и промежуточных узлов прямоугольных труб по СП 16.13330.2011. Реализовано 13 конфигураций узлов.
Расчет узлов дополнен расчетом стыков балок и колонны на высокопрочных болтах
ГРУНТ
Появилась возможность моделирования сваи цепочкой вертикальных стержней. Вертикальная и горизонтальная жесткость грунтового основания прикладывается в узлах, соединяющих стержни этой цепочки и назначаются автоматически в соответствии со слоями трехмерного грунтового массива. Это позволяет далее получить эпюры усилий N, My, Mz, Qy,Qz по всей длине сваи и выполнить подбор ее арматуры. Верхний стержень цепочки – оголовок сваи – может моделировать шарнирное или жесткое опирание фундаментной плиты на сваю.
Подробнее с этой возможностью вы можете познакомиться в статье: «Моделирование сваи цепочкой вертикальных элементов»
Реализован учет взаимного влияния свай по методике, изложенной в разделе «Расчет осадки свайного куста», пп. 7.4.4, 7.4.5 СП 24.13330.2011 «Свайные фундаменты».
Реализовано автоматическое построение КЭ, расположенных по граням выделенного грунтового массива и моделирующих работу грунта за пределами выделенного массива. Жесткость конечных элементов определяется автоматически в соответствии с примыкающими слоями построенного трехмерного грунтового массива.
МЕТЕОР
Расширены возможности системы «МЕТЕОР». Объединенные задачи позволяют проводить конструирование не только по РСУ, но и по определяющим РСН.
САПФИР-КОНСТРУКЦИИ

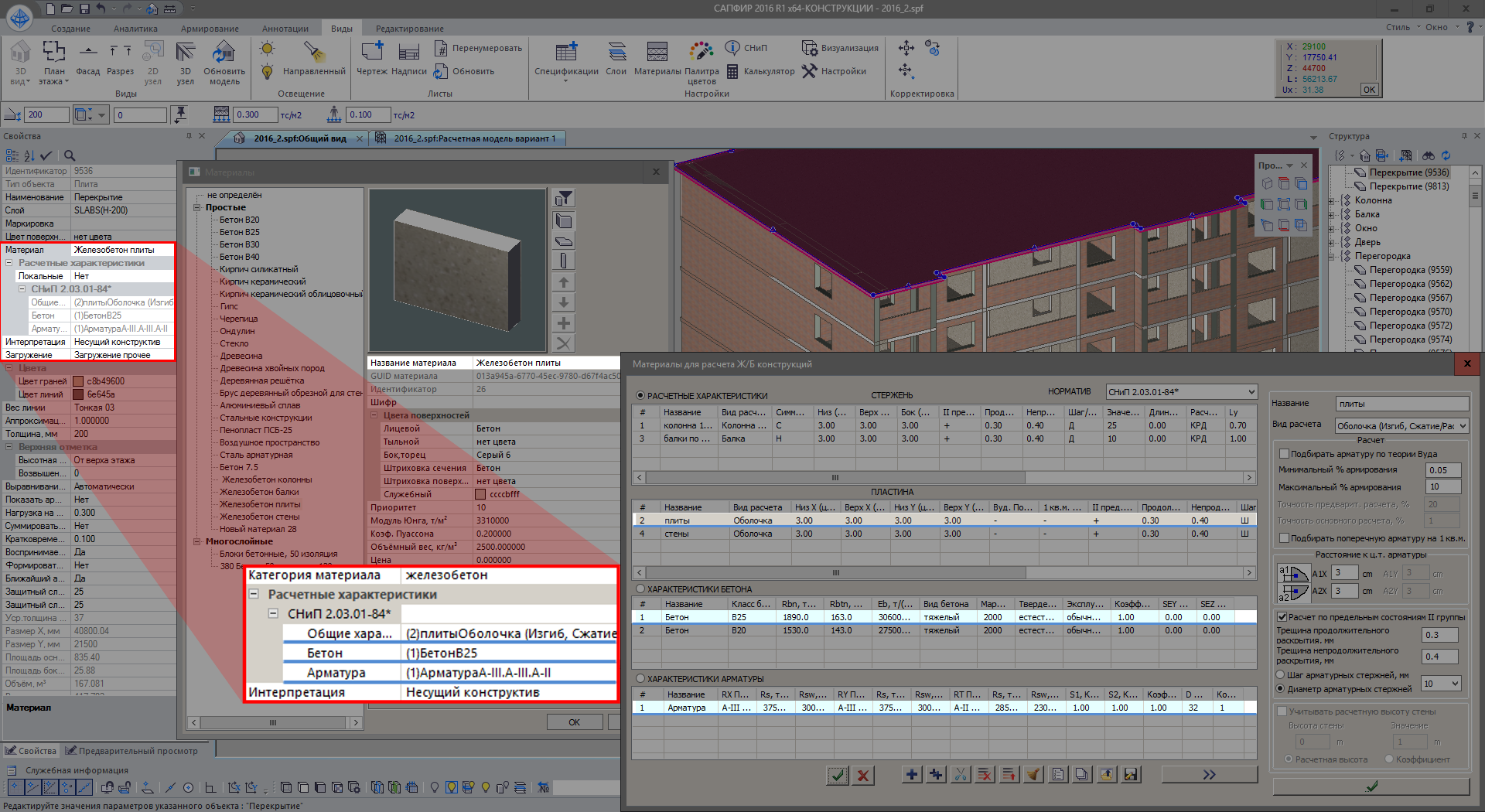

В свойствах материала САПФИР появилась возможность назначить расчетные параметры, которые являются исходными данными для подбора арматуры в системе ВИЗОР-САПР. Эти параметры автоматически назначаются конструктивным элементам, исходя из свойств материала. Однако, можно переназначить расчётные параметры для каждого конструктивного элемента индивидуально.
Разработан новый диалог “Загружения” который включает в себя Редактор загружений, таблицы исходных данных для “РСН” и “РСУ”. Вкладка Редактор загружений позволяет создать набор загружений, назначить им вид и подвид коэффициентов надежности, долю длительности, взаимоисключение, объединение, сопутствие и знакопеременность. Данные из вкладки “Редактор загружений” используются для автоматической генерации сочетаний нагрузок (РСН и РСУ). Комбинаторика формирования таблиц РСН и РСУ основана на нормативных документах СП 20.13330.2011, ДБН В.1.2 - 2:2006, СНиП 2.01.07 -85*. Все сочетания генерируются на основе информации заданной в диалоге Правила сочетаний, который содержит набор коэффициентов и формул для создания как нормативных, так и пользовательских сочетаний. Вышеуказанные параметры могут быть сохранены в файл для использования в других проектах.
Разработан новый инструмент задания сейсмического воздействия в соответствии со следующими нормами СП 14.13330.2014, ДБН В.1.1-12:2006 и СНиП II-7-81*. При этом в одном диалоге задаются все необходимые параметры сейсмического воздействия, а именно:
- направление сейсмического воздействия;
- бальность;
- категория грунта;
- количество форм колебаний;
- тип сооружения;
- все сопутствующие коэффициенты используемого норматива;
- загружения, которые формируют массы для сейсмики.
Заданных параметров достаточно для выполнения полноценного расчета на сейсмическое воздействие в ВИЗОР-САПР без необходимости ввода дополнительных данных.
Предусмотрена возможность задать несколько сейсмических загружений разного вектора воздействия на конструкцию.
Разработан инструмент создания детализированной аналитической модели лестниц. Лестницы из железобетона моделируются пластинами, а лестницы на косоурах и тетивах - стержнями заданного сечения. Несущим элементам лестниц можно задать значения постоянной и временной нагрузки, а также условия опирания в местах пересечения этих элементов с каркасом здания.
Подробнее о включении лестниц в расчетную модель вы можете ознакомиться в статье: «Аналитическая модель лестниц в САПФИР-3D 2016»
Реализована возможность задания и редактирования дополнительных линий и точек триангуляции для плит на этапе построения модели.
Разработан новый объект Свая - вертикальный стержень заданного поперечного сечения, жёсткость которого задается в виде несущей способности и осадки. Предусмотрена как одиночная расстановка свай, так и возможность задавать массивы свай с рядовой или шахматной расстановкой – по линии (полосе) или внутри произвольного контура. Готовый массив свай можно редактировать изменяя параметры размещения (шаг, количество, линия контура и др.). В расчетной схеме триангуляция фундаментной плиты выполняется с учетом расположения свай. При передаче в ВИЗОР-САПР сваям присваивается соответствующий тип конечного элемента.
Поддерживается сохранение файла *.spf для предыдущих версий программы: САПФИР 2015, 2014 и 2013.
Расширена функциональность инструмента Координационные оси. Добавлена возможность задать произвольное имя оси в сетке осей, автоматическое изменение размера маркера при длинном имени. При помощи команды “Разобрать блок” сетку осей можно преобразовать в набор одиночных осей.
Для координационных осей создан параметр отображения их в уровне активного этажа. В настройках оси можно указать на каких этажах она будет отображаться.
Для колонн и балок реализован графический выбор привязки сечения.
Расширены функции диагностики создаваемой модели. Для проверяемых объектов создана возможность выбрать характерные критерии проверки.
Расширены возможности формирования комплекта рабочей документации: автоматическое создание ведомости листов, печать на произвольный нестандартный формат, управление последовательностью листов в комплекте, перенумерация листов, автоматические ссылки на изображения узлов по актуальным номерам листов.
Усовершенствованы диалоги управления видимостью и выделением элементов. В них перечислены только те типы элементов, которые представлены в данном виде.
Расширены инструменты редактирования модели:
- выполнение скругления и фаски заданного радиуса для заданных углов выделенного объекта;
- динамическое отображение поля для ввода расстояния до следующей вершины от предыдущей созданной;
- перенос общей вершины, которая принадлежит нескольким объектам;
- выделение нескольких сегментов в плите с возможностью назначения общих свойств опирания и других совместных параметров;
- интерактивный перенос вершины выделенного объекта без активации команды Перенос вершины;
Создан новый обучающий пример "Импорт модели из Revit Structure через форматы *.ifc и *.LiraKM"
Справочная система и новые обучающие примеры
САПФИР-ЖБК
Система САПФИР-ЖБК дополнена новым режимом «Выпуски». Для фундаментных плит появилась возможность формирования схемы расположения выпусков для вертикальных элементов (колонн и диафрагм) на основании принятых решений при конструировании этих элементов (в системах САПФИР-ЖБК КОЛОННА,САПФИР-ЖБК ДИАФРАГМА), опирающихся на фундаментные плиты. Создаются спецификации на арматурные детали выпусков, формируются чертежи с изображениями узлов и их отметкой на плане фундаментной плиты.
Реализовано создание поперечного разреза армирования плиты с условными обозначениями расположения арматурных стрежней фонового и дополнительного армирования, технологической арматуры и (для фундаментных плит) арматурных выпусков в вертикальные элементы (колонны, диафрагмы).
Разработан инструмент унификации армирования плит, который позволяет в автоматизированном режиме проанализировать и сравнить результаты подбора арматуры в идентичных плитах, чтобы выявить плиты со сходным характером армирования и объединить их в унифицированные группы. При формировании групп можно наблюдать совмещённые изолинии площади арматуры одновременно для нескольких выбранных плит. Количественные показатели приводятся в таблице. Плитам группы назначается общая марка. Для конструирования прототипа унифицированной модели визуализируется огибающая картина результатов подбора армирования, отражающая максимальные значения площади арматуры, полученной по расчёту для всех экземпляров плит данной марки.
