ЛІРА-САПР 2019 R1

Інтероперабельність

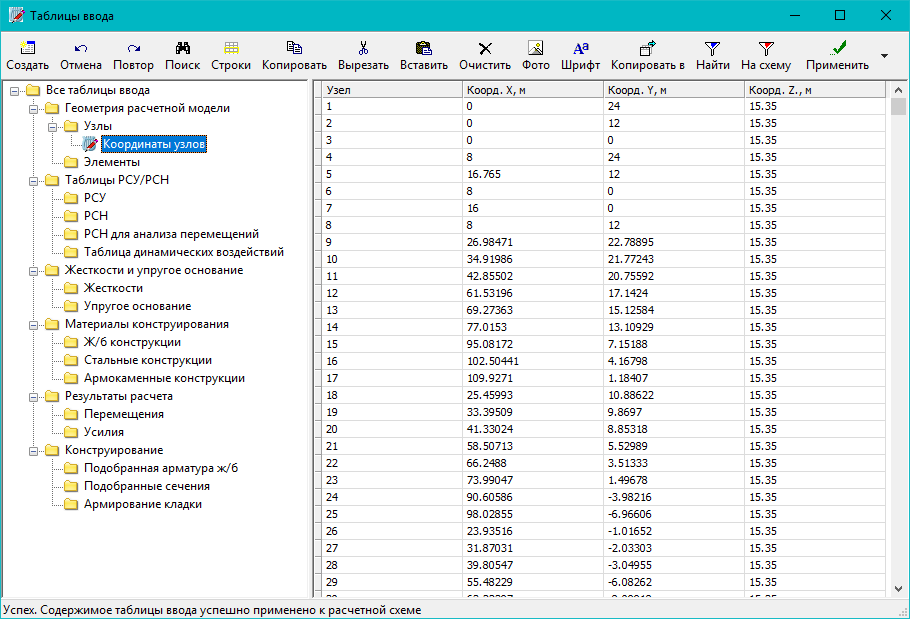

• Реалізована технологія побудови розрахункових схем за текстовими таблицями з даними. Вона дозволяє автоматизувати передачу даних в ПК ЛІРА-САПР з інших програмних комплексів. Одним із прикладів використання може служити оновлення характеристик ґрунтової основи по результатах розрахунку взаємодії системи «основа – фундамент – споруда» за допомогою додатків Midas GTS NX, PLAXIS та ін.
  Можливі варіанти використання табличного вводу:
  • API ЛІРА-САПР;
  • Повноцінний інструмент побудови розрахункових моделей;
  • Імпорт даних з інших програм;
  • Частковий імпорт та оновлення існуючої моделі.

• Розроблено двосторонній конвертер Tekla Structures 2018і – ЛІРА-САПР – Tekla Structures 2018і Конвертер Tekla Structures – ЛІРА-САПР – Tekla Structures дозволяє в повному обсязі виконувати розрахунок і проектування металевих і залізобетонних конструкцій.

• Розроблено новий імпорт розрахункової моделі з *.txt-файлу проекту. Оновлений імпорт надає можливість вибіркового налаштування категорій даних, які будуть перенесені у створюваний проект. Розгорнуті коментарі до розділів дозволяють легше орієнтуватися в структурі текстового документу.

• У новій версії виконано адаптацію двосторонньої зв'язки з Autodesk Revit 2020.

• При імпорті DXF-файлів реалізовано автоматичну генерацію конструктивних блоків на базі приналежності об'єктів до шарів, створених у AutoCad.

ВІЗОР-САПР

• Для нових систем «Теплопровідність» та «Вогнестійкість» розроблений зручний інтерфейс користувача для задання вихідних даних, перегляду та аналізу результатів, документування.

• Додана можливість створення температурних навантажень на елементи схеми за результатами розрахунку на теплопровідність. Вихідними даними для створення навантажень служать обчислені температурні поля.

• Прискорено генерацію графічного представлення розрахункової схеми на основі технології Direct3D для більшерозмірних схем.
• Виконано адаптацію елементів користувальницького інтерфейсу (графічних стрічок, меню, вкладок) для роботи з моніторами високої роздільної здатності UHD або 4К.

• Інформація про вузли та елементи розрахункової схеми (ліхтарик) оновлена і доповнена інформаційними вкладками, що описують вихідні дані та результати нових реалізованих видів розрахунків.
• Для контролю і документування, значно розширено перелік реалізованих мозаїк властивостей різних елементів розрахункової схеми:
  • мозаїки заданого армування в пластинах по осях у верхній і нижній граней;
  • мозаїки призначених конструктивних елементів і уніфікованих груп;
  • мозаїки перекосів вертикальних елементів будівель і споруд;
  • мозаїки несучої здатності паль при наявності сейсміки і сил, що висмикуються;
  • мозаїки температур при вирішенні задач вогнестійкості;
  • мозаїки межі вогнестійкості залізобетонних елементів;
  • мозаїки змонтованих/демонтованих елементів.
• Додано можливість автоматичної генерації навантажень від власної ваги конструкцій у відповідності до заданої таблиці монтажних стадій..

• Додана можливість задання ребер жорсткості пластин (під балки) з автоматичним моделюванням жорстких вставок. Автоматизована генерація жорстких вставок для стержнів у напрямку місцевої осі X1 з метою зменшення гнучкої частини.

• Реалізовано формування контрольних точок для визначення перекосів вертикальних елементів будівель і споруд.
• Реалізовано задання ексцентриситетів докладання мас. Ексцентриситети можуть бути задані в глобальній системі координат за трьома напрямками. Для кожного динамічного завантаження їх величина може бути унікальна. Дана можливість дозволяє виконати вимоги багатьох нормативних документів, в частині врахування ефектів кручення, обумовлених невизначеностями у розташуванні мас і просторовими варіаціями сейсмічного руху.

• Автоматичне уточнення коефіцієнтів пружної основи С1 і С2 на основі ітераційного розрахунку. Реалізований алгоритм звільняє розраховувача від рутинних операцій і не вимагає втручання при виконанні повторних перерахунків.

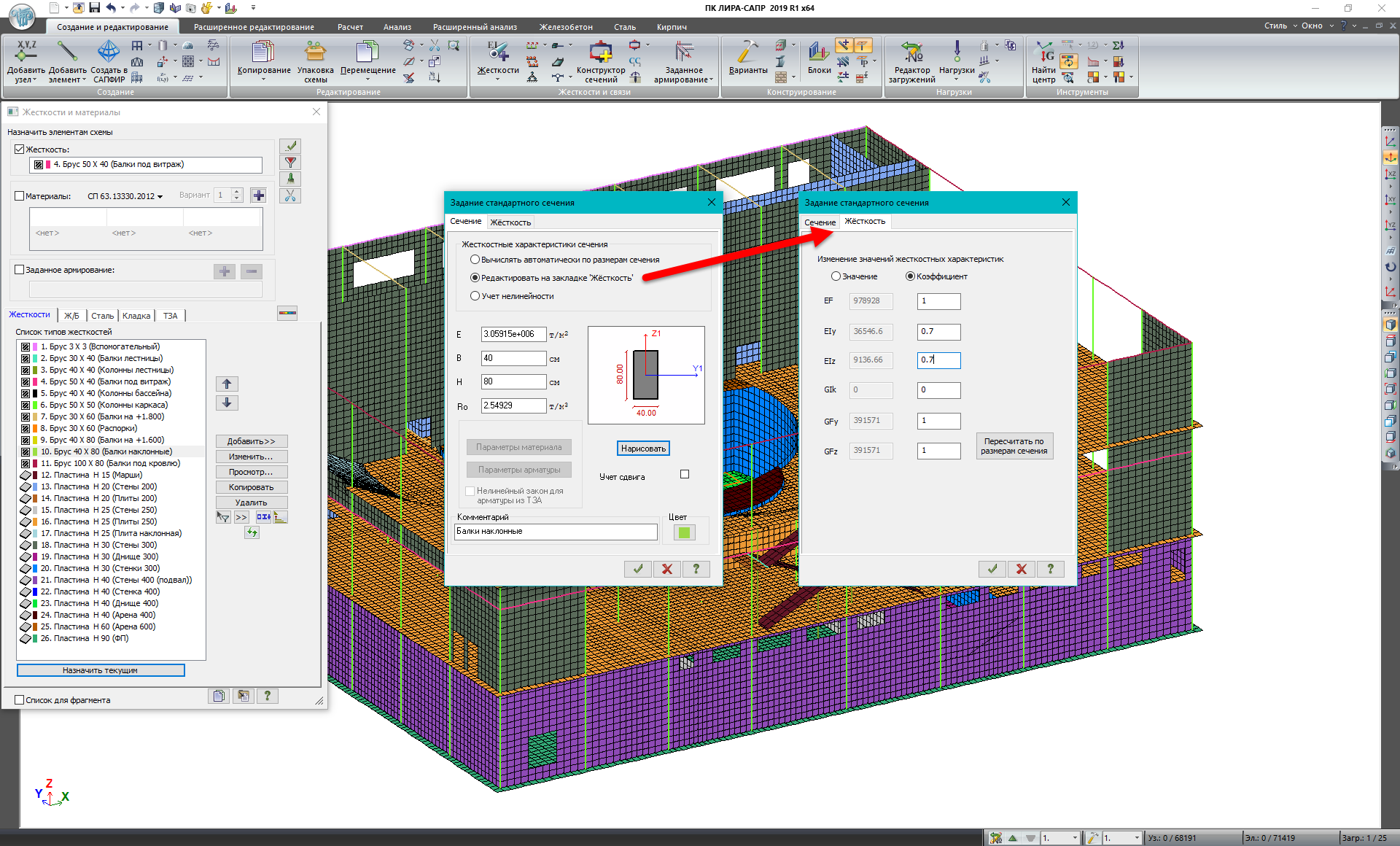

• Додано задання коефіцієнтів коригування характеристик жорсткості для стержнів і пластин. У реалізований набір входять окремі коефіцієнти для роботи на стиск, вигин, кручення та ін. На основі введених коефіцієнтів обчислюються відкориговані жорсткісні характеристики, що використовуються розрахунковим процесором. Ця опція надає користувачеві додаткові можливості щодо організації більш раціонального армування діафрагм, балок та інших елементів, а також врахувати рекомендації багатьох нормативів, наприклад: СП 52-103-2007 щодо зниження жорсткості для колон, плит, жорсткості балок на кручення у складі ребристих плит.

Стаття у базі знань: Метод регулювання жорсткістних характеристик у комп'ютерних моделях

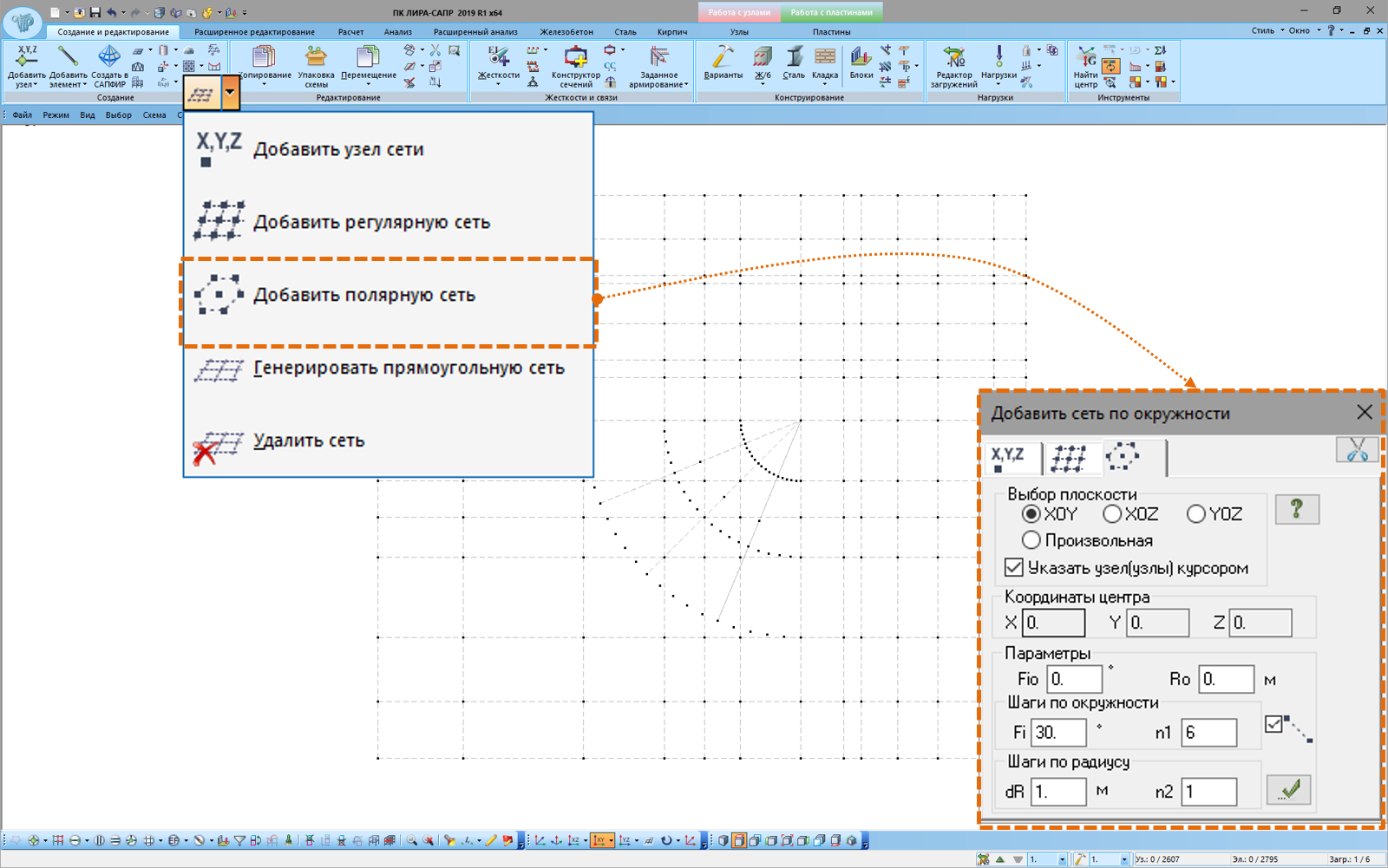

• Додана можливість побудови метричної сіті (регулярна координаційна сіть), яку можна використовувати для прив'язки при створенні нових об'єктів розрахункової схеми.

• Реалізовано розрахунок несучої здатності паль за моделлю ґрунту з урахуванням сейсміки і на висмикування.
• При моделюванні палі ланцюжком стержнів додано автоматичне обчислення глибини hd (ділянка ґрунту, що виключається з роботи палі на тертя) при сейсмічних впливах. В якості зусиль, що беруть участь при обчисленні, використовуються результати розрахунку схеми на сейсмічні впливи .

• В основних діалогових вікнах, таких як РСН, РСЗ, налаштування діапазонів шкали та ін., оновлені візуальні компоненти для редагування таблиць вихідних даних. Усунені можливі проблеми введення даних, що проявлялися при використанні колишніх редагованих таблиць в останніх версіях ОС WINDOWS.
