ЛІРА-САПР 2019

САПФІР-КОНСТРУКЦІЇ

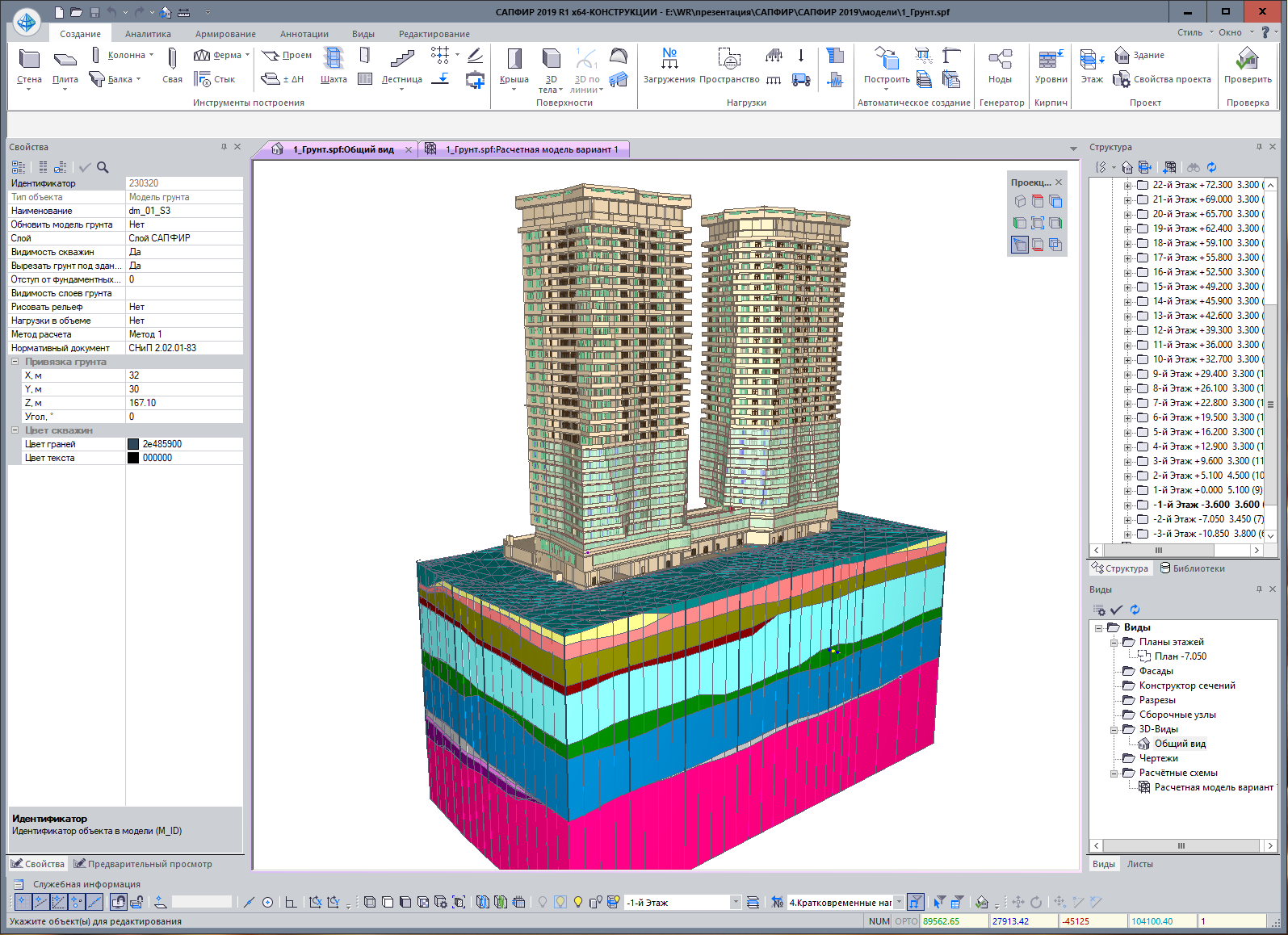

• Реалізовано підключення оновлюваної моделі ґрунту. У САПФІР виконується взаємна прив'язка моделей будівлі і ґрунту. Модель ґрунту з прив'язкою автоматично передається у ВІЗОР-САПР. Є можливість тимчасово приховати окремі шари ґрунту, виконати умовний «розріз» ґрунту за допомогою куба відсікання. Виконується оновлення моделі ґрунту з урахуванням змін, внесених засобами системи ҐРУНТ, зі збереженням заданої прив'язки.

Детальніше з цією можливістю можна ознайомитися у ролику САПФІР-3D 2019: Обновлювана модель ґрунту

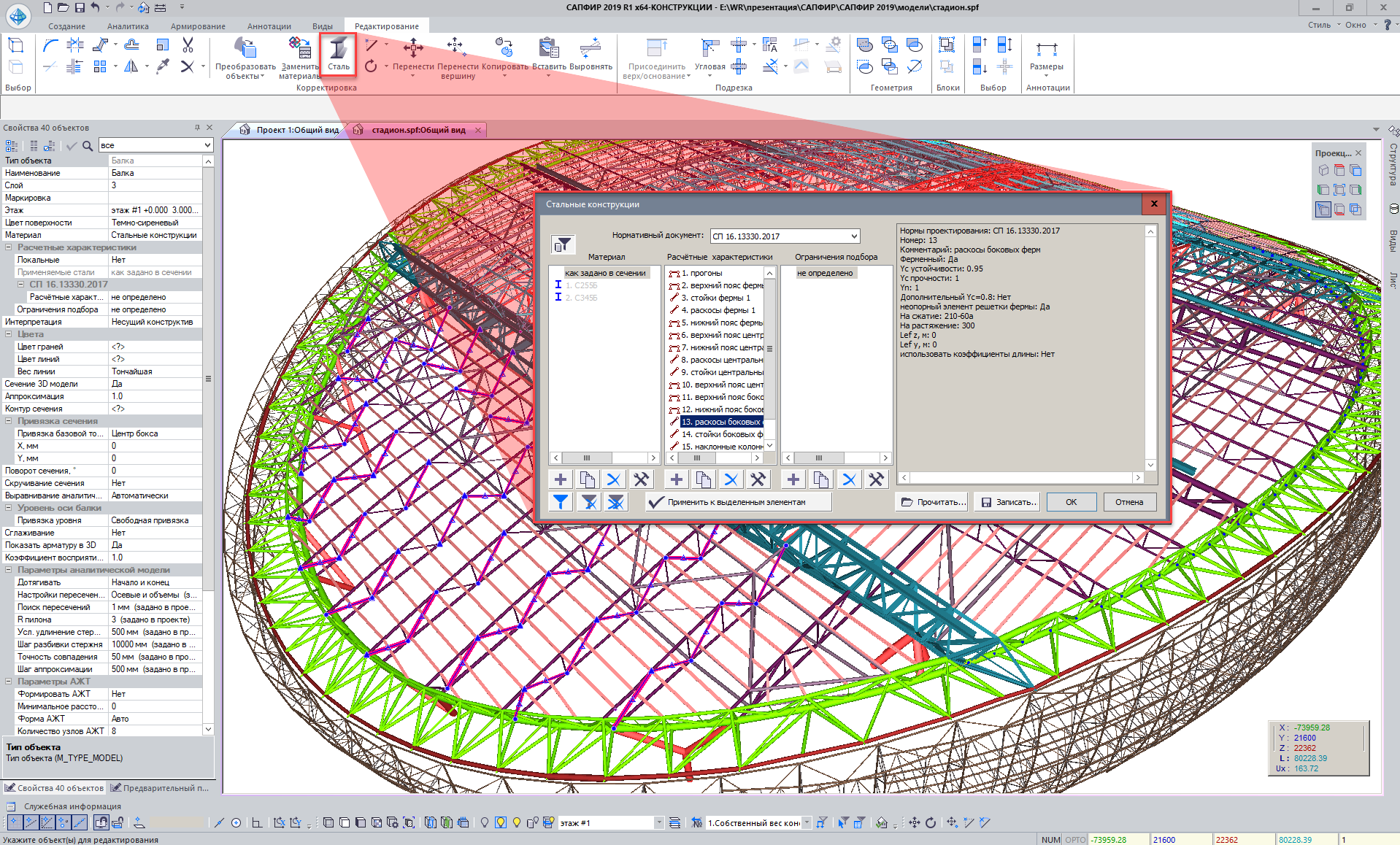

• Реалізовано управління розрахунковими характеристиками сталевих конструкцій в середовищі САПФІР. Можна задати класи сталі, додаткові розрахункові характеристики колон і балок, обмеження підбору перерізів. Параметричний фільтр відстежує ці параметри для вибору елементів сталевих конструкцій. При передачі даних у ВІЗОР-САПР автоматично формуються конструктивні елементи і умовні розкріплення для визначення прогинів.

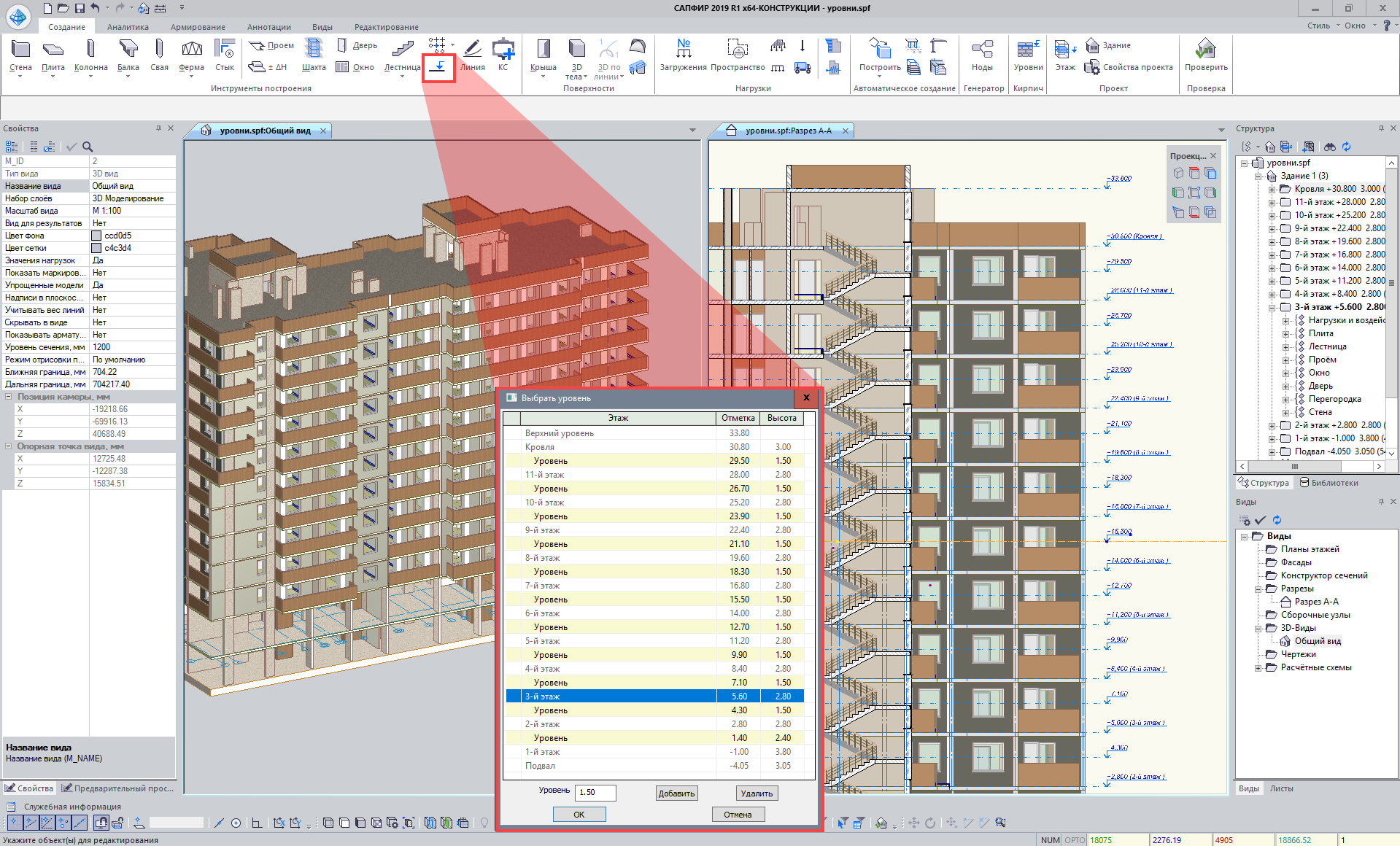

• Розроблено інструмент задання проміжних рівнів у поверхах. Передбачена можливість задати прив'язку об'єктів (стін, плит, колон, балок, дахів і просторів) до рівнів (верху, низу поверху, проміжних). Виконується відображення рівнів на розрізах. При редагуванні позначки рівня автоматично коригуються позначки об'єктів, прив'язаних до цих рівнів.

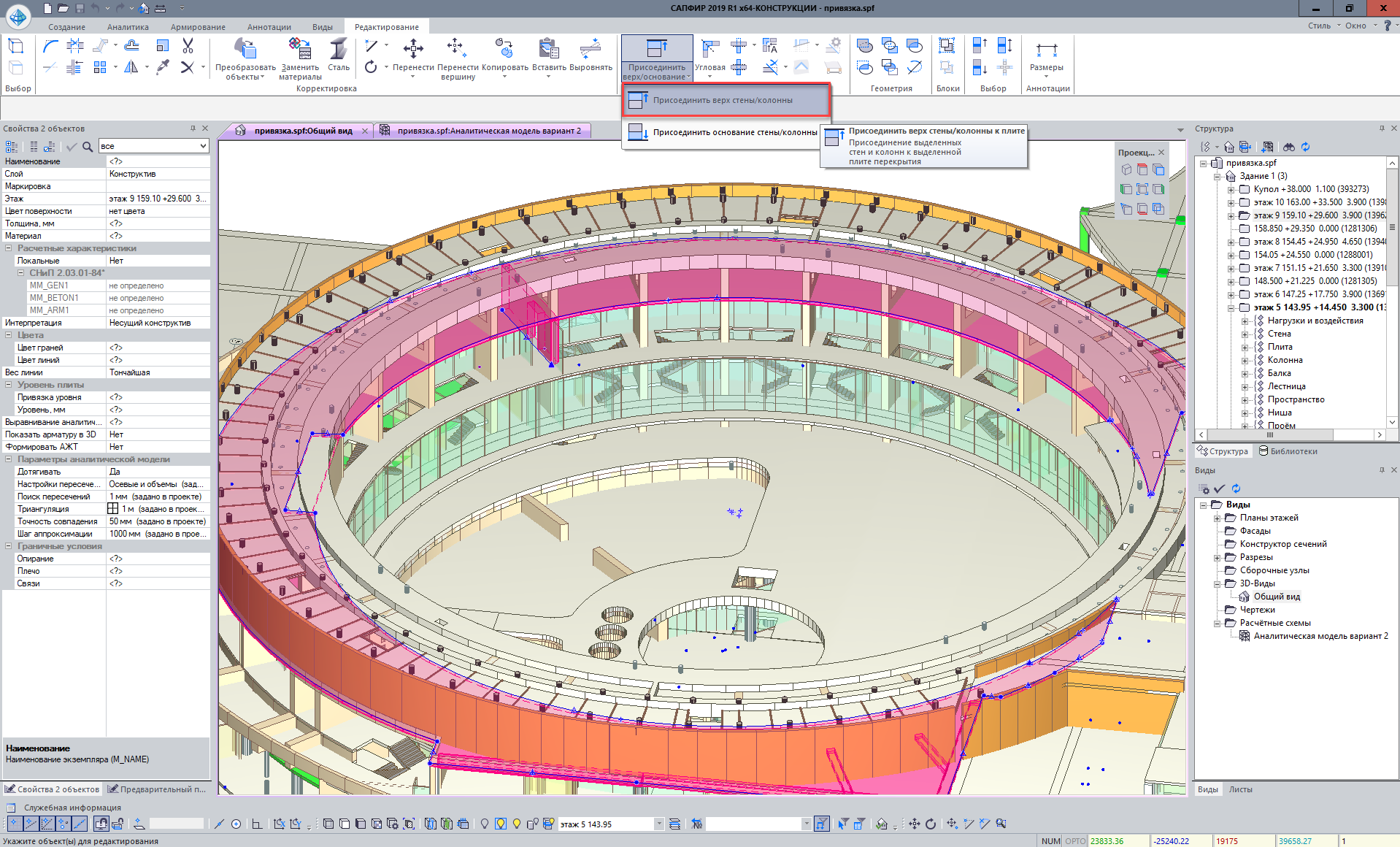

• Додані команди прив'язки вертикальних об'єктів (колон, стін) до плити перекриття. При зміні рівня плити перекриття змінюється висота вертикальних об'єктів.

• Додано новий об'єкт Похила плита.

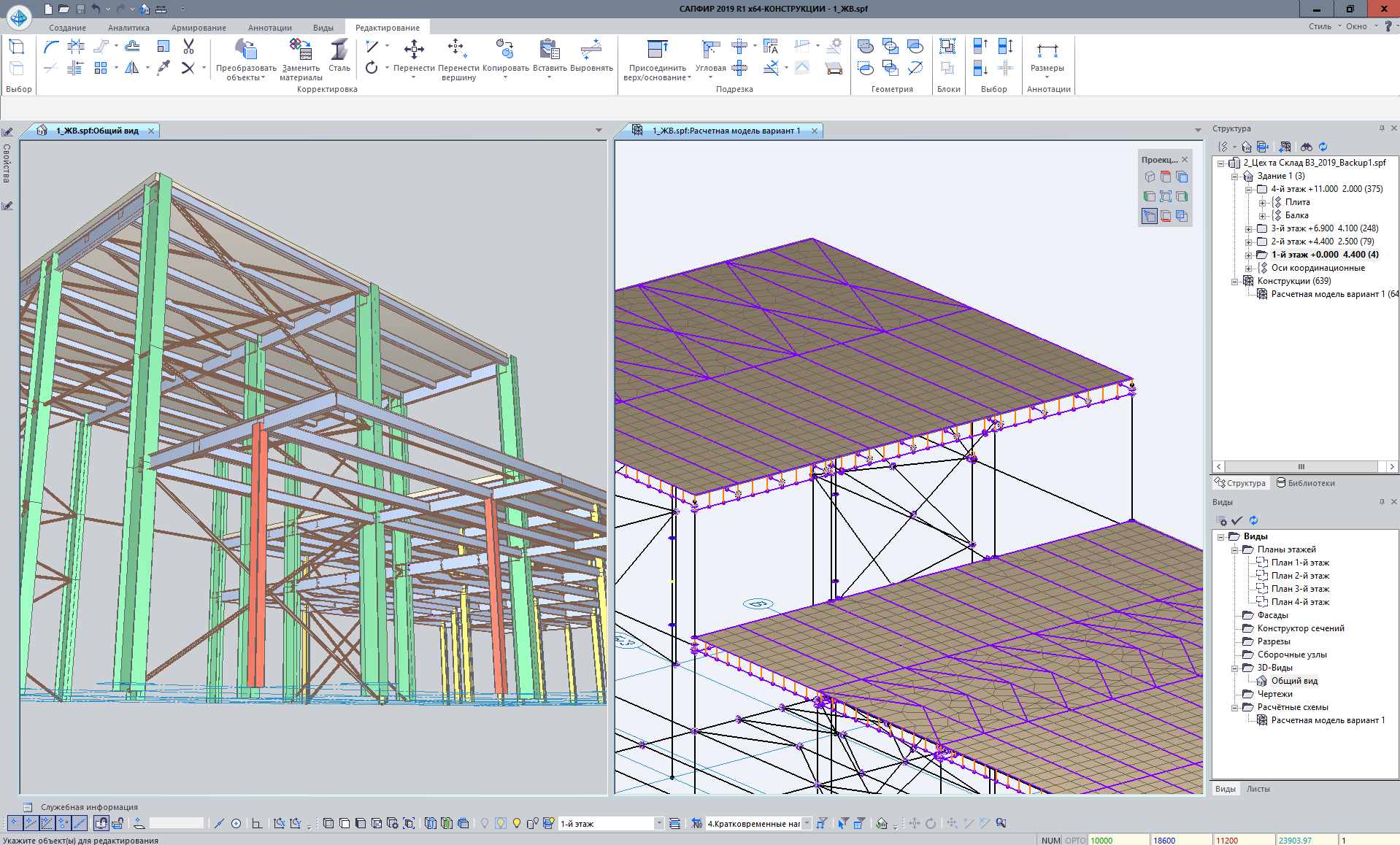

• Реалізовано жорсткі вставки для балок і колон. Передбачено формування жорстких вставок до рівня верху поверху, низу поверху, проміжним рівням. Крім того, є режим формування жорстких вставок до обраного об'єкта: для балок - до плит і умовних площин (штрихуванням), для колон - до стін.

• Реалізовано задання вихідних даних для розрахунку на пульсацію вітру.
• Розроблена можливість виконати прив'язку навантажень до вибраного об'єкту. Прив'язка виконується до рівня на якому розміщений об'єкт. При редагуванні рівня об'єкту автоматично переміщається і навантаження.
• Додана прокрутка списків, що розкриваються в панелях інструментів (Завантаження і Поверхи) при наведенні курсору миші на список.
• Реалізований режим виділення точок (вершин) об'єктів для спільного перенесення: відображаються контрольні точки і осьові лінії для декількох виділених об'єктів, а не тільки одного.
• Реалізовано режим виділення відрізків для спільного перенесення або призначення умов обпирання.

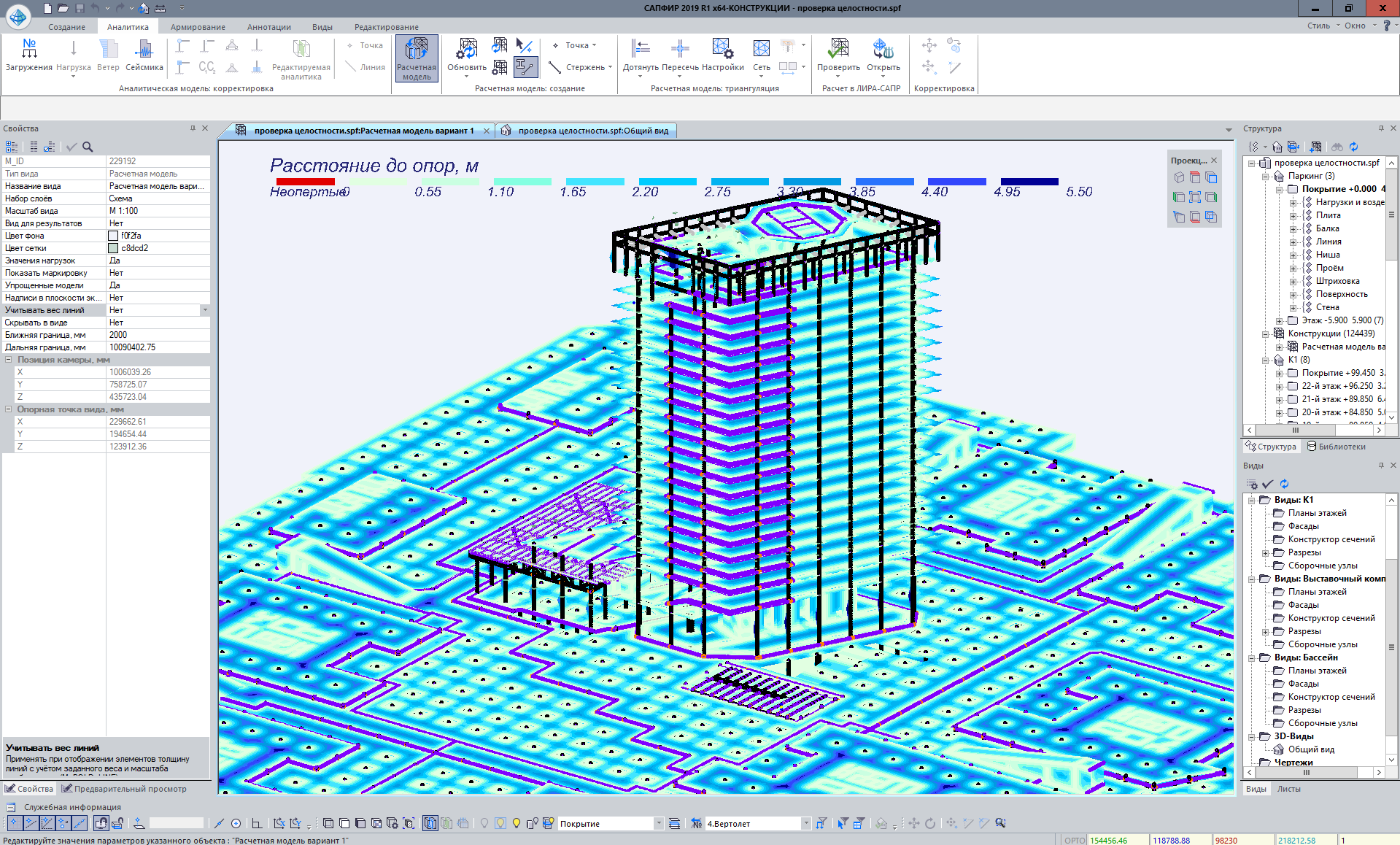

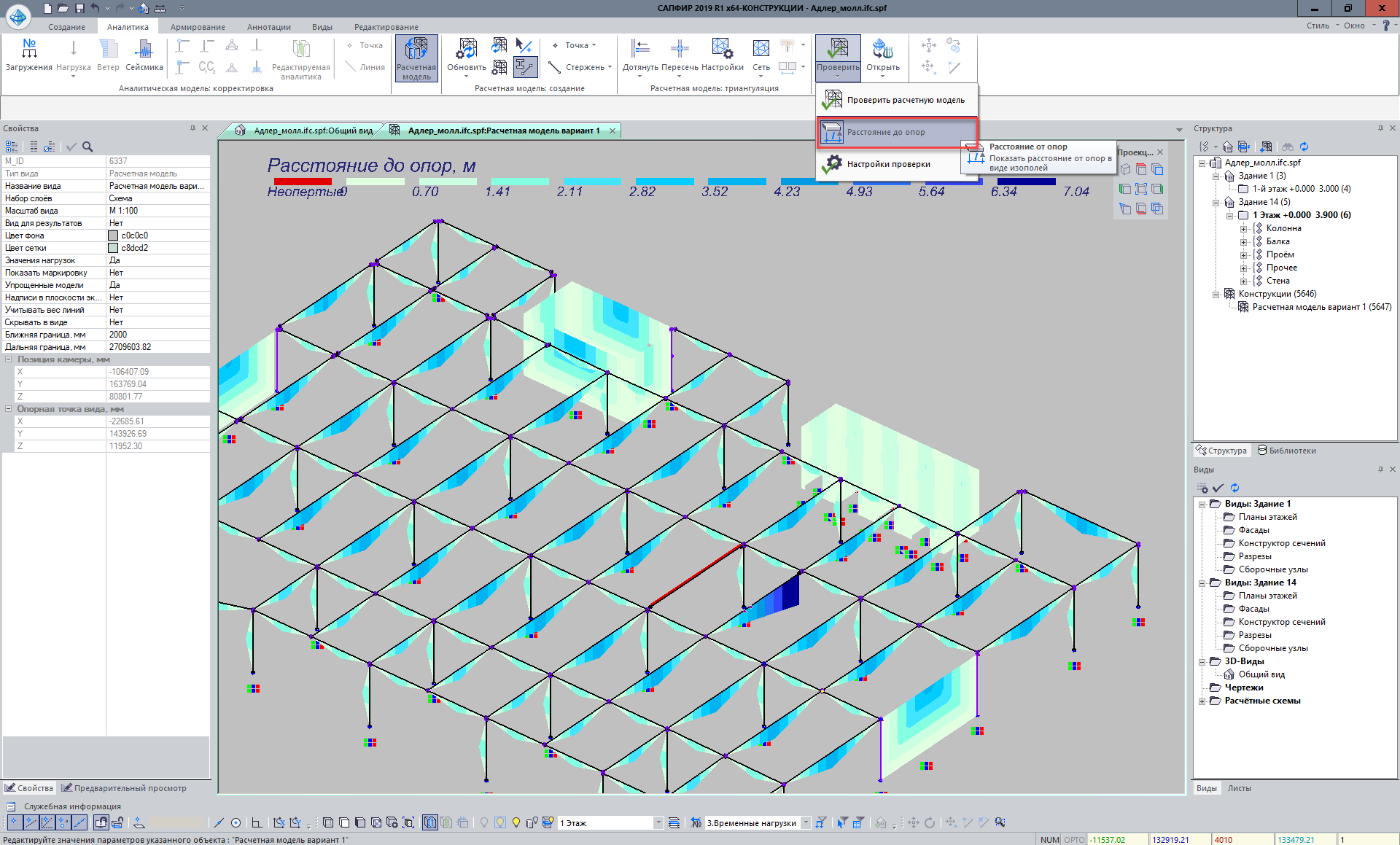

• Запропоновано інструмент для наочної перевірки цілісності розрахункової моделі. На зображенні моделі виконується відрисовка ізополей відстаней до опор та індикація елементів без опори.

• Реалізована опція, що дозволяє під час створення розрахункової моделі автоматично призначити в'язі вертикальних елементів (колон, стін) при відсутності фундаментної плити.
• Організовано роботу з локальними бібліотеками матеріалів у проектах.
• Додана можливість виконати перенумерацію поверхів.
• У властивостях об'єктів доданий параметр Поверх. Для відображення поточного поверху об'єкта, а також оперативного переміщення об'єкта з поверху в поверх.
• Доданий режим представлення структури проекту з відображенням марок конструктивних елементів (замість імен).
• Реалізовано управління видимістю об'єктів в кожному виді незалежно від інших видів, що зручно для видів документування та креслень.
• Реалізовано виділення групи креслень, наприклад, для видалення.
• Реалізована коректна робота програми з будівлями, що мають різну прив'язку.
• Прискорені алгоритми, що працюють при редагуванні контуру плити: підрізка опорних елементів, формування контурів продавлювання і т.д.

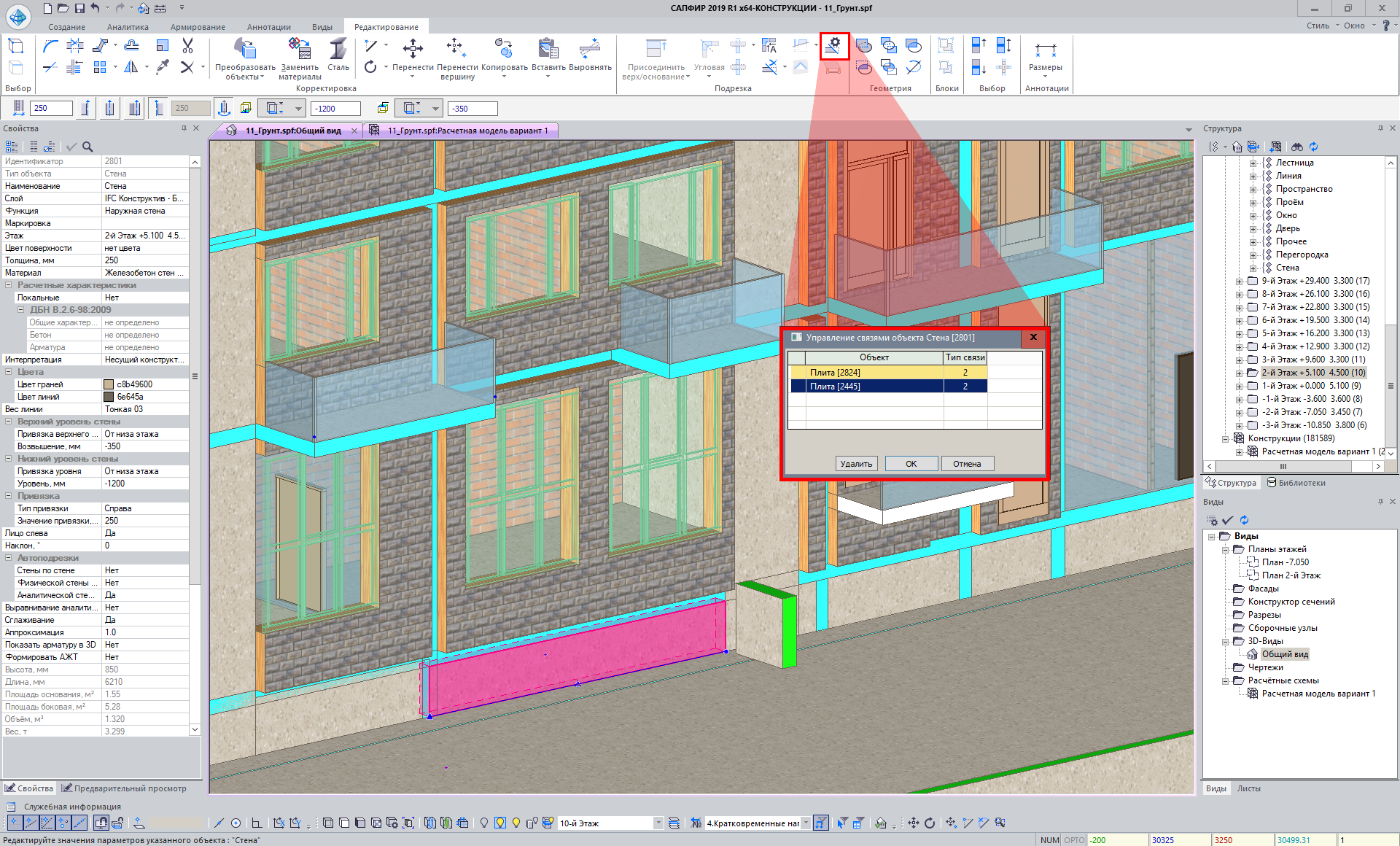

• Створено інструмент Управління підрізками, який відображає які саме об'єкти (плити, стіни, балки) підрізають виділений об'єкт. А також дозволяє виконати скасування цих підрізок.

• Реалізовано збереження отворів при перетворенні плити перекриття в фундаментну плиту.
• Реалізована запис стиків (вертикальних) у бібліотеку САПФІР
• Додана корекція стиків для панельних будівель при оновленні моделі та при виконанні перевірки.
• Покращено алгоритм підбору стиків.
• Для Лінії у формі багатокутника заведений параметр кількість вершин.
• Відсікання кубом видимості при експорті зображень в jpg, png
• У параметри об'єктів САПФІР доданий вибір шару через список Шарів, що розкривається.
• Для поверхових планів реалізована можливість окремо створювати отвори у фундаментних плитах і плитах перекриттів.
• Додана можливість виконати коригування фасок і скруглень для контурів: заміна фаски на скруглення, зміна радіусу скруглення, видалення фаски або скруглення.

Кінець четвертої частини. Частина 5
