Верификационные тесты

#1
0
06.12.2007 10:37:38
Кто-то пробовал прорешивать тесты самостоятельно? Я не знаю с помощью каких элементов задавать граничные условия в тесте 2"Плоская ферма" Как задать опору под углом и  начальные перемещения, если они таковые есть или что такоеvA=-0.02м  vВ=-0.03м и тому подобное в этом тесте



#2
0
06.12.2007 11:37:29
Рекомендую Вам для начала пройтись по обучающим примерам. При успешном выполнении которых принимайтесь за тестовые. Va …. . – Это смешение опор.



#3
0
06.12.2007 16:50:29
В примерах расчета и проектирования Учебное пособие для ЛИРА 9.2 за 2005 год  я ничего подобного не нашла.  Попыталась разобраться с тестом3 "Балка с затяжкой".
По толстой книжке ЛИРА9 за 2003 год  задавала расчет предварительно напряженной вантовой фермы, все по указанным пунктам, расчет выполнился , но система геометрически изменяемая в узлах примыкания поясов к жестким стойкам (так написано в протоколе расчета) , в связи с этим никаких результатов я не получила, хотя задача не вылетела.  Что Вы мне посоветуете?



#4
0
07.12.2007 04:57:32
Маргарита Коляда, Вы вантовую ферму в какой версии считали? Там шарниры надо убрать, помнится.



#5
0
07.12.2007 10:17:31
ander, спасибо.Все получилось, но в книге шарниры есть, значит ошибка какая-то.  А может вы мне подскажите как можно смоделировать смещение опор- КЭ 262?



#6
0
07.12.2007 13:55:40
Решил попробовать порешать верификационные тесты. Начал с геометрических характеристик. К сожалению не пока не доходят руки до остальных. В тесте №5 в исходных данных для получения результата в таблицерадиус r должен быть равен 30 см. В тесте №3 тоже что-то не то: либо диаметр другой либо результаты в таблице.



#7
0
07.12.2007 16:23:04
Уважаемый Samodelkin такие утверждения необходимо подтвердить, или публично извинится.



#8
0
07.12.2007 17:37:23
Не хотел никого обидеть и готов публично извиниться, но ещё раз выполнил расчёт для r=25 см и для r=30 см и результаты совпали для r=30 см (тест№5). Пытаюсь выложить картинки, но не получается. Подскажите, пожалуйста как это сделать.



#9
0
08.12.2007 08:09:55
Маргарита Коляда, смещение опор можно смоделировать 2-мя путями: 1 (довольно сложный, при большой задаче) - решение задачи от обратного, т.е. если Вам нужно конкретную опору подвинуть на какое-то расстояние, то это расстояние нужно приложить, как заданное перемещение ко всем узлам схемы с обратным знаком, кроме этой самой опоры, и так со всеми опорами. 2 - задаете от опорного узла до фиктивного КЭ-10, например, указываете для него условно бесконечную жесткость (10e6-10e10 в зависимости от задачи, по требуемым направлениям), соответственно опорный узел у Вас переносится в фиктивный, где Вы назначаете все необходимые связи. А в требуемый узел схемы уже прикладываете нагрузку смещением требуемой величины.

Зачем Вам КЭ-262? Если есть необходимость, то вместо КЭ-10 также можно использовать КЭ-262.



#10
0
10.12.2007 11:16:43

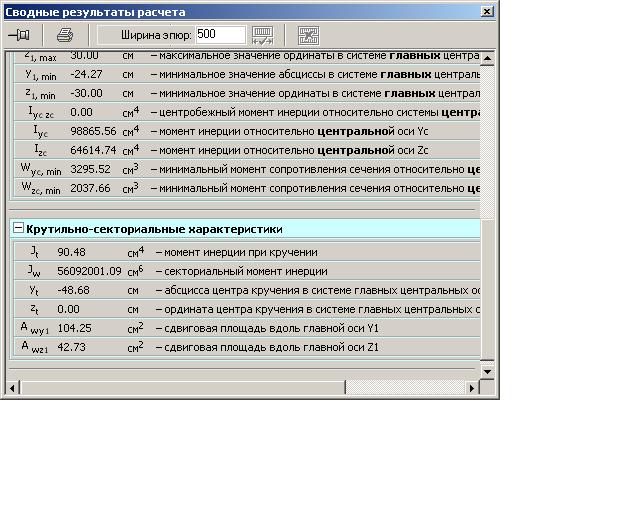

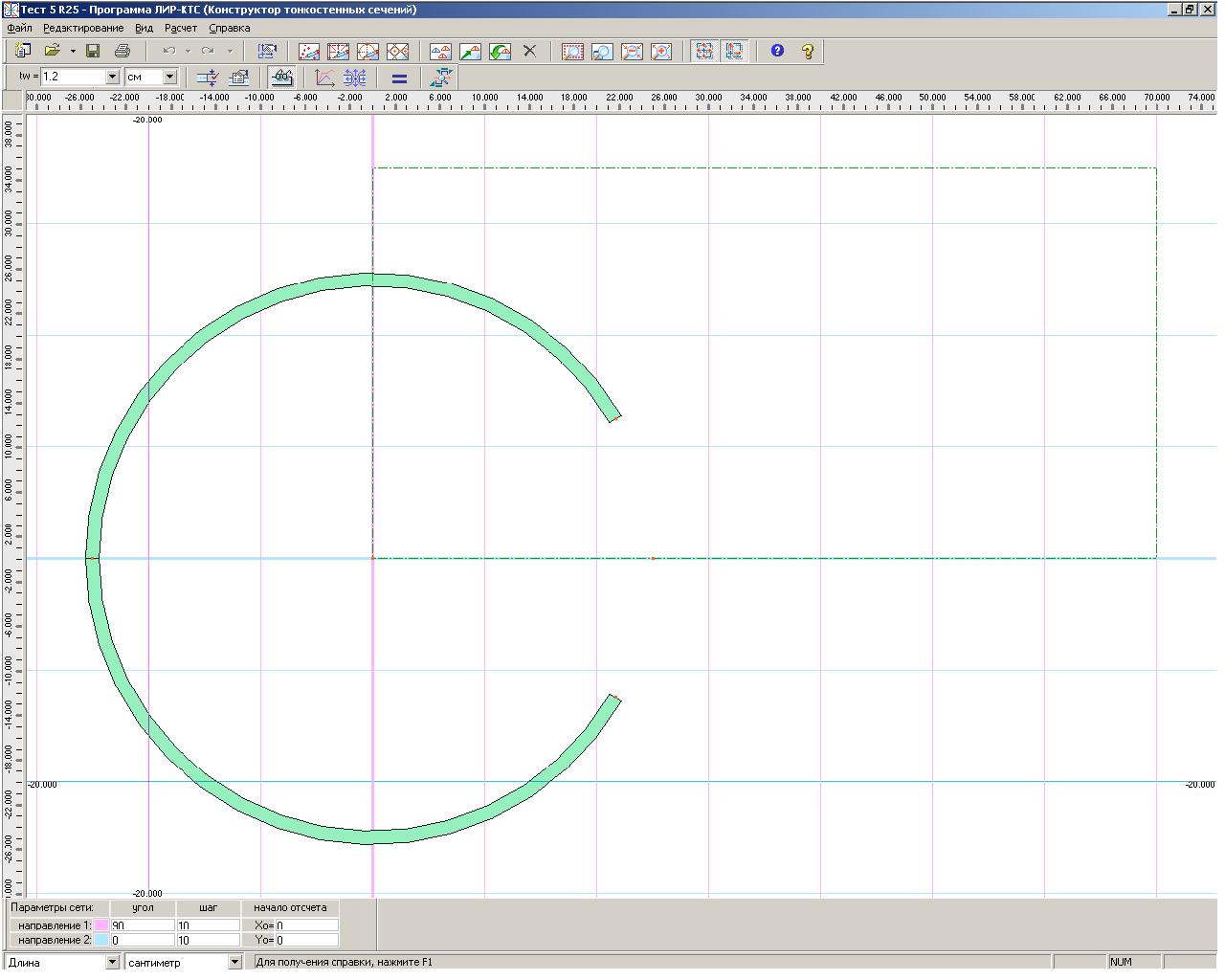

Доказательство: R=25 см



#11
0
10.12.2007 11:22:00

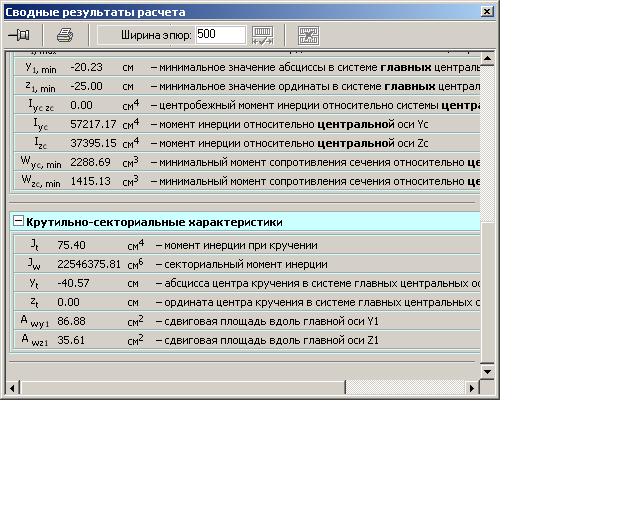

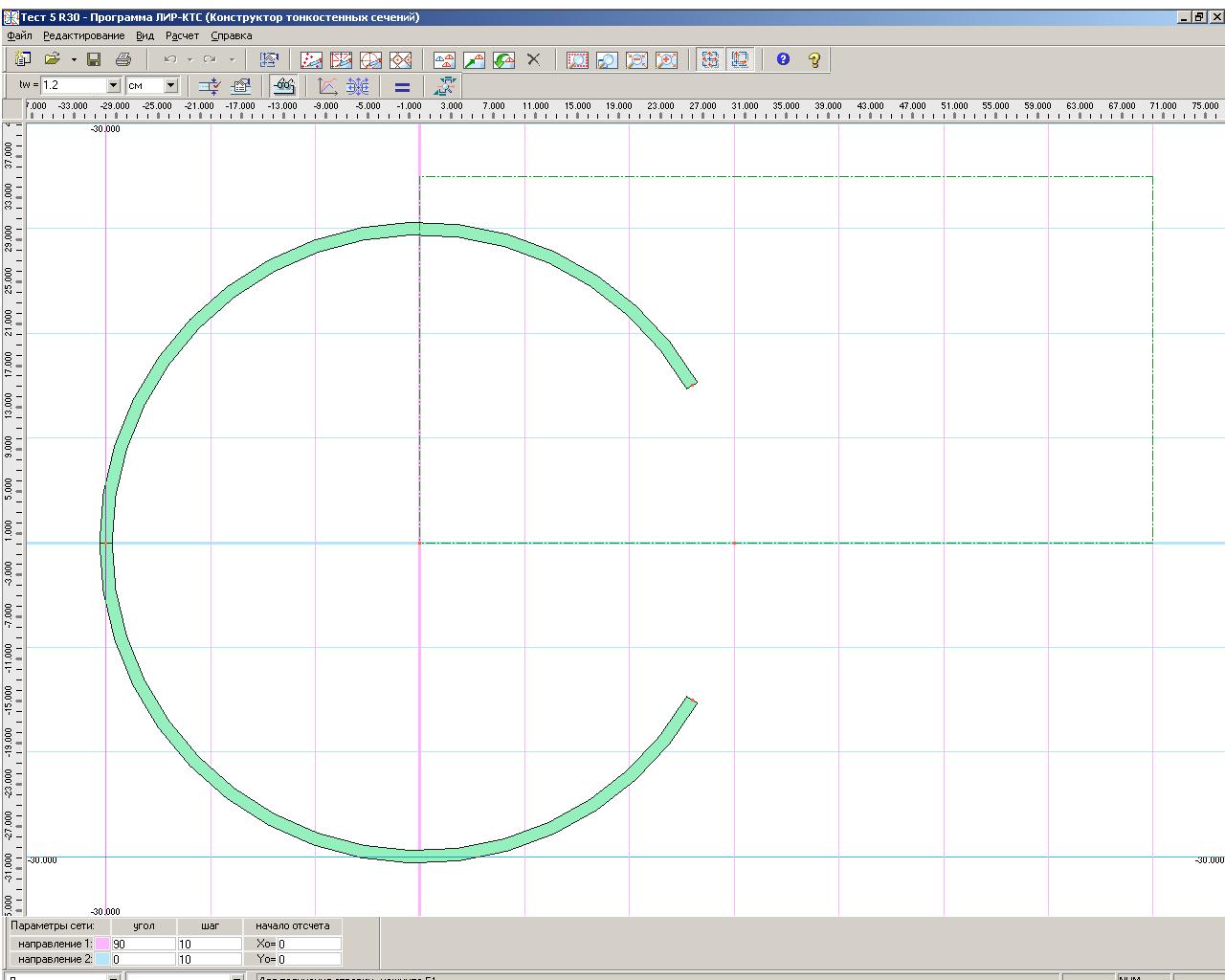

R=30 см



#12
0
13.12.2007 17:27:54
Уважаемый Samodelkin.
Вынужден извинится заопечатку в тестовом примере. Там действительно должно быть 30 см.
Большое Вам СПАСИБО. :oops:
