Нові можливості МОНОМАХ 2025

Програми конструювання

1. У програмах конструювання елементів багатоповерхових каркасних будівель із монолітного залізобетону БАЛКА, КОЛОННА, ПЛИТА, РОЗРІЗ (СТІНА) додано можливість розрахунку залізобетонних перерізів з підбором армування за двома новими нормативами:

   • ДСТУ-Н Б EN 1992-1-1:2010 — «Єврокод 2. Проектування залізобетонних конструкцій. Частина 1-1. Загальні правила і правила для споруд»
   • EN 1992-1-1:2004/A1:2014 — «Eurocode 2: Design of concrete structures - Part 1-1: General rules and rules for buildings»

   Призначення матеріалів за новими нормами виконується при формуванні моделі будівлі в програмі КОМПОНОВКА або безпосередньо у програмах конструювання при локальних розрахунках.

2. Модернізовано розрахунок армування (до актуальної версії) за всіма раніше реалізованими в МОНОМАХ нормативами: ДСТУ Б В.2.6-156:2010 тощо.
3. У програмі РОЗРІЗ (СТІНА) при розрахунку арматури реалізовано врахування розрахункової висоти стіни. Ці дані передаються з програми КОМПОНОВКА та можуть коригуватися локально.

Програма КОМПОНОВКА

1. Для плит реалізовано новий об’єкт схеми тріщина в плиті, що дозволяє моделювати різні види тріщин: повний розрив, абсолютний шарнір, шарнір із ненульовою поворотною жорсткістю. Ця функція допомагає створювати схеми для розрахунків пошкоджених будівель за методикою НДІ Будівельного Виробництва ім. В.С. Балицького.
2. Для кінців балок додано варіант спирання — шарнірне з ненульовою жорсткістю.
3. Для елементів колона, балка, стіна, плита, фундаментна плита в перелік властивостей матеріалів включені додаткові коефіцієнти до жорсткості:
   • для колон та балок — при розтягу-стиску, згині, крученні;
   • для стін та плит — до мембранної та згинальної жорсткості.
4. Додано обчислення та відображення мозаїки головних напружень з напрямками у верхньому й нижньому шарах пластин.
5. Оновлено модуль МСЕ:
   • підвищена швидкодія розрахунків;
   • уточнено розрахунок з урахуванням нелінійної роботи матеріалів.
6. Покращена конденсація мас — тепер виконується механізмом модуля МСЕ для більшої точності.
7. Прискорено тріангуляцію (метод 2), що краще враховує крайові зони та опори.
8. Оновлено розрахунок на сейсмічний вплив за IBC 2006.
9. Для панелі інструментів Поверхи реалізовано можливість змінювати кількість кнопок із номерами поверхів (було запропоновано користувачем в розділі "Є ідея" на нашому сайті).

Довідкова система

Оновлена відповідно до нових можливостей.

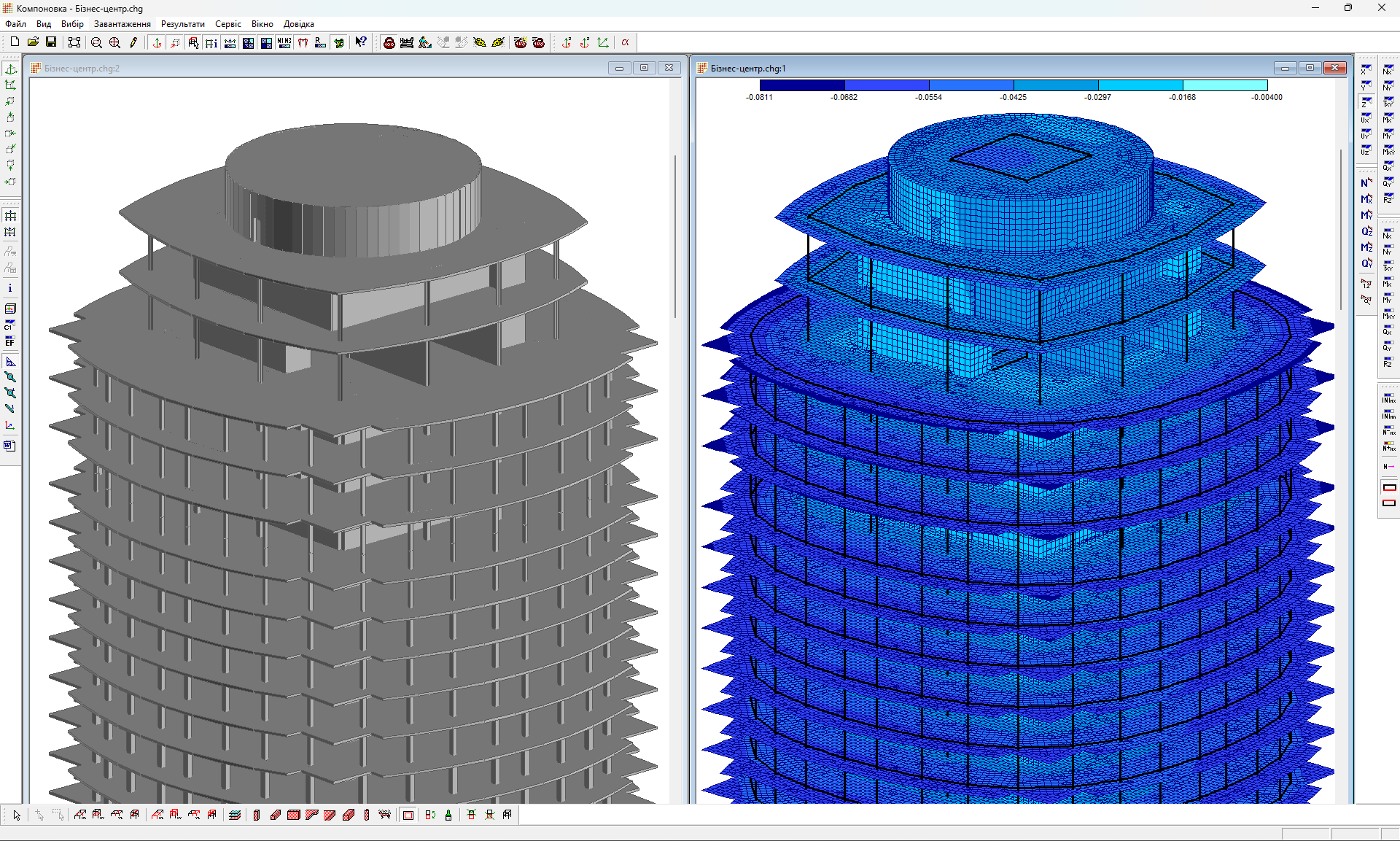

Тривимірна модель та розрахункова схема з сіткою скінчених елементів для МСЕ-аналізу

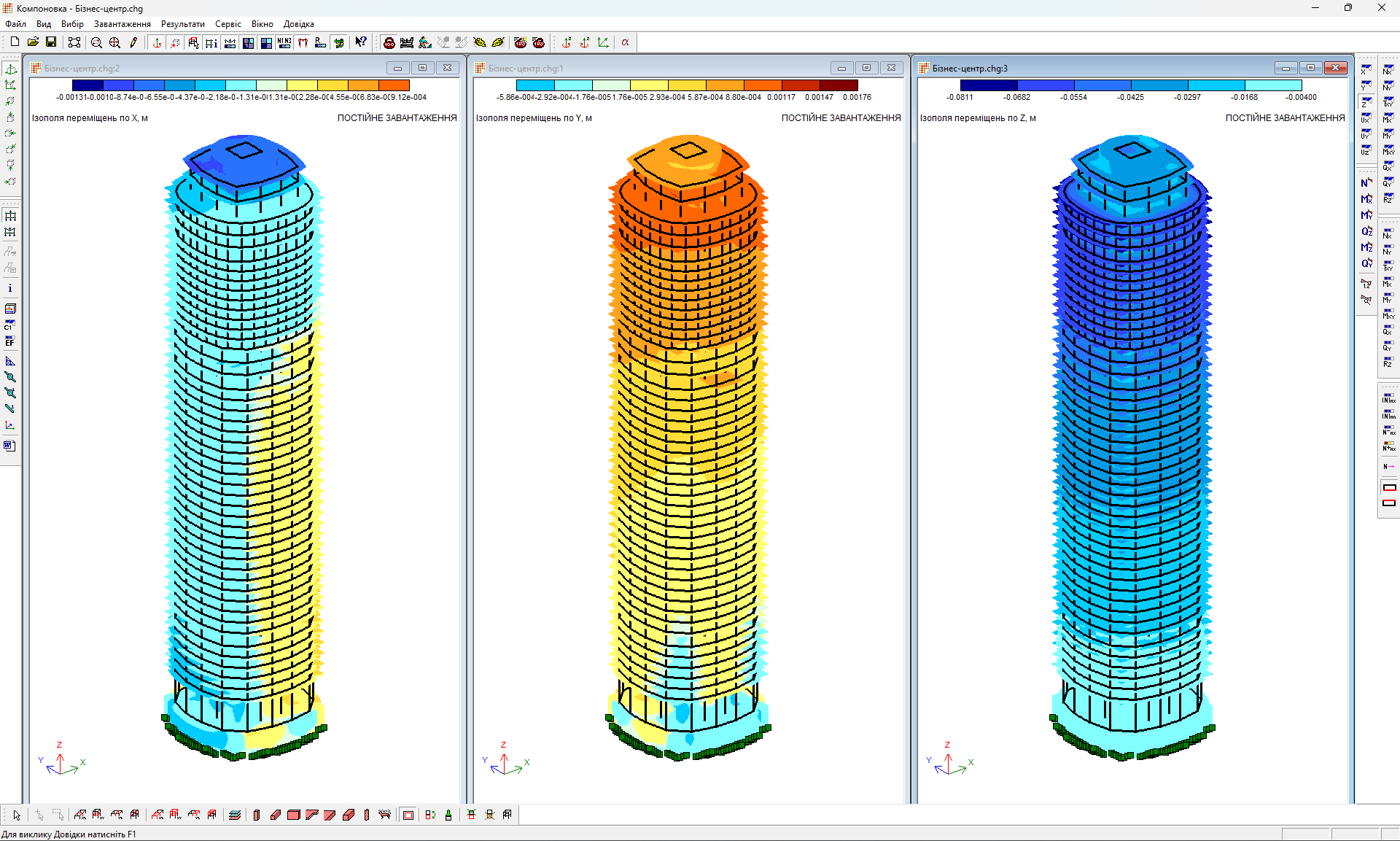

Ізополя переміщень багатоповерхової будівлі при постійному навантаженні
