ДСТУ-Н Б EN 1995-1-1:2010 Єврокод 5. Проектування дерев’яних конструкцій
Про розрахунок дерев’яних конструкцій за ДСТУ-Н Б 1995-1-1:2010 в ЭСПРИ 2020
В Україні допускається розрахунок конструкції, в тому числі і дерев’яних за Єврокодом. Розрахунок дерев’яних конструкцій, підбір і перевірка дерев’яних перерізів за Eurocode 5 в ЭСПРИ 2020:
- EN 1995-1-1:2004. Eurocode 5: Design of timber structures – Part 1-1: General rules and rules for buildings (Проектування дерев'яних конструкцій. Частина 1-1. Загальні правила та правила для будівель)
- ДСТУ-Н Б EN 1995-1-1:2010 Єврокод 5. Проектування дерев’яних конструкцій. Частина 1-1. Загальні правила і правила для споруд (EN 1995-1-1:2004, IDT)

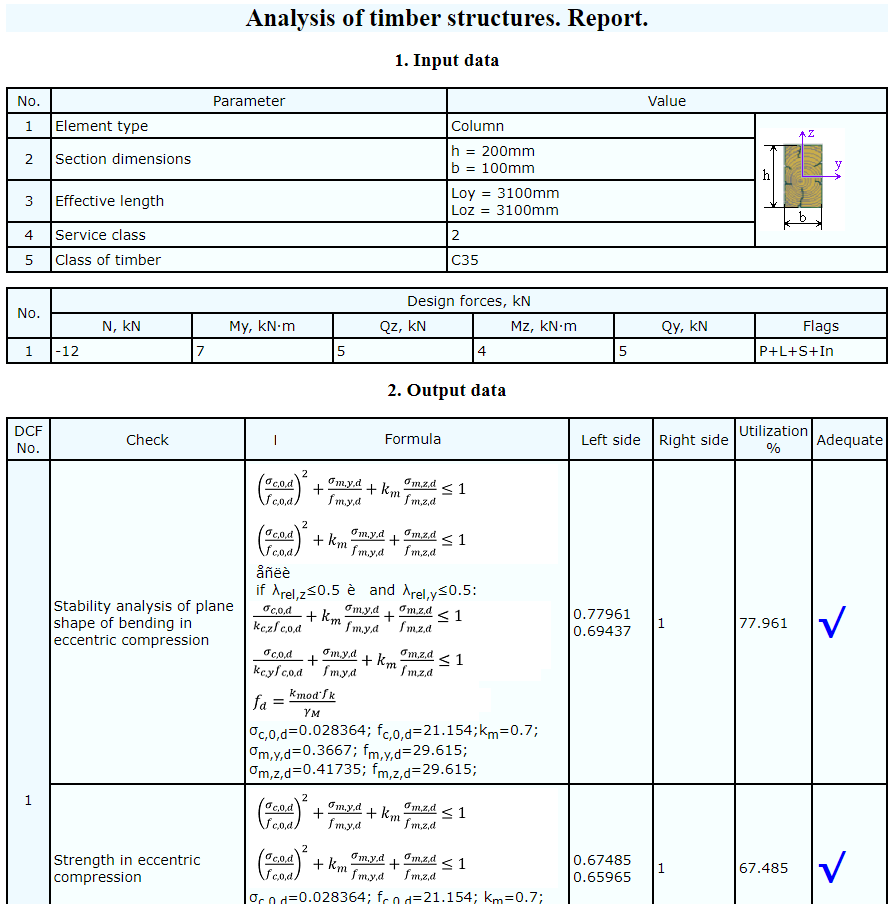

Пакет ЕСПРІ містить серію довідкових і розрахункових програм, об'єднаних у розділи за тематичною ознакою. Розділ «Дерев'яні конструкції» включає програми розрахунку цільних, клеєних і складених перерізів дерев'яних конструкцій за Єврокодом 5. Програми цього розділу призначені для розрахунку елементів дерев'яних конструкцій за несучою здатністю відповідно до EN 1995-1-1. Перевірка виконується з урахуванням характеру і тривалості дії навантажень. У процесі розрахунку визначається % використання перерізу за кожною перевіркою. За результатами розрахунку формується звіт.
Перелік перевірок поперечних перерізів під час конструювання дерев'яних конструкцій за Eurocode 5 (ДСТУ-Н Б EN 1995-1-1:2010)
Таблиці містять переліки перевірок граничного стану для розрахункових елементів типів колона, балка, фермовий елемент. У процесі розрахунку визначається % використання перерізу за кожною перевіркою.
Перелік перевірок елементів балок по Eurocode 5
|
Перевірка |
Формула |
|
Міцність при вигині |
6.11, 6.12, 2.14 |
|
Міцність по сколюванню при вигині |
6.13, 2.14 |
|
Стійкість плоскої форми деформування при вигині |
6.33 |
|
Міцність на місцевий стиск на опорах |
6.3 |
Перелік перевірок елементів колон по Eurocode 5
|
Перевірка |
Формула |
|
Міцність при позацентровому розтягу |
6.17, 6.18, 2.14 |
|
Міцність при позацентровому стиску |
6.19, 6.20, 2.14 |
|
Міцність по сколюванню при вигині |
6.13, 2.14 |
|
Стійкість плоскої форми деформування при позацентровому стиску |
6.23, 6.24 |
Перелік перевірок ферменних елементів по Eurocode 5
|
Перевірка |
Формула |
|
Міцність при позацентровому розтягу |
6.1, 2.14 |
|
Міцність при позацентровому стиску |
6.2, 2.14 |
|
Стійкість плоскої форми деформування при позацентровому стиску |
6.19, 6.23 |

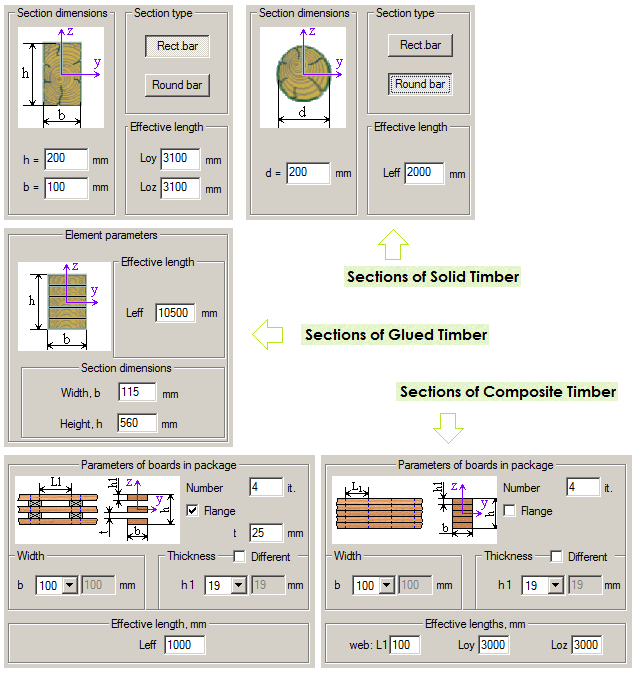

Вихідні параметри для розрахунку елементів дерев'яних конструкцій
- Тип перерізу (цілісний, клеєний, складений). Кожному типу перерізу відповідає своя програма розрахунку: Розрахунок цільних перерізів прямокутних і круглих брусів дерев'яних конструкцій; Розрахунок клеєних перерізів дерев'яних конструкцій; Розрахунок складених перерізів дерев'яних конструкцій.
- Тип елемента (балка, колона, ферменний). Кожному типу елемента відповідає свій перелік необхідних параметрів, що описують особливості конструктивного елемента.
- Розрахункові сполучення зусиль. Тип елемента дерев'яної конструкції взаємопов'язаний з розрахунковими зусиллями, які можна задати:
- Вид навантажень, під впливом яких виникають розрахункові зусилля (постійне, тривале, короткочасне, миттєве, середньої тривалості).
- Розміри поперечного перерізу. Для цільного перерізу – ширина b та висота h прямокутного перерізу або діаметр d круглого перерізу. Для клеєного перерізу – ширина b та висота h прямокутного перерізу. Розміри складеного перерізу визначаються кількістю та параметрами дощок у пакеті – шириною b поперечного перерізу та товщиною hi дощок у пакеті. Товщина задається різною для кожної дошки або однаковою для всіх дощок пакету. При наявності прокладок між дошками пакета – товщина прокладок t.
- Розрахункова довжина елемента Leff (для балок або круглих перерізів); Loy, Loz у відповідних площинах (для прямокутних колон та ферменних елементів). Розрахункова довжина гілки L1 між зв'язками складених перерізів (для прямокутних колон та ферменних елементів).
- Клас деревини. Для цільного та складеного перерізу – C14…C50, D30…D70. Для клеєного перерізу - GL24h ... GL32h, GL24c ... GL32c.
- Клас експлуатації конструкції (1, 2, 3).
- Ексцентриситет ey, ez у відповідних площинах (для колон і ферменних елементів).
- Ширина опорного елемента при розрахунку балки на місцевий стиск на опорах.
- Вид (цвяхи, нагелі) та розміри зв'язків (діаметр або товщина) для клеєного перерізу.
|
Тип елемента |
Види зусиль |
|
Балка |
Згинальні моменти My, Mz, перерізуючі сили Qz, Qy |
|
Колона |
Поздовжнє зусилля N, згинальні моменти My, Mz, перерізуючі сили Qz, Qy |
|
Ферменний |
Поздовжнє зусилля N |
