Комп'ютерні технології проектування металевих конструкцій
В цьому розділі ми зібрали для вас всю доступну літературу як для самостійного навчання моделюванню та розрахунку будівельних конструкцій, так і для навчального процесу в профільних навчальних закладах.
- Рік випуску
- 2012
- Автор
- Барабаш М.С., Козлов С.В., Медведенко Д.В.
- ISBN
- 978-966-598-770-3
- Кількість сторінок
- 572
- Видавництво
- НАУ
- Тип книги
- Твердый переплет
В пособии изложены технологии и методы компьютерного моделирования, рассмотрены вопросы автоматизированного расчета и конструирования металлоконструкций в программном комплексе ЛИРА-САПР, примеры расчетов вручную. Показано средства построения расчетных конечно-элементных моделей конструкций, рассматриваемых в курсовом проектировании строительных высших учебных заведений, а именно балочной клетки и одноэтажного производственного здания. Выполнен анализ и сравнение полученных результатов расчетов классическими методами и с использованием программных комплексов.

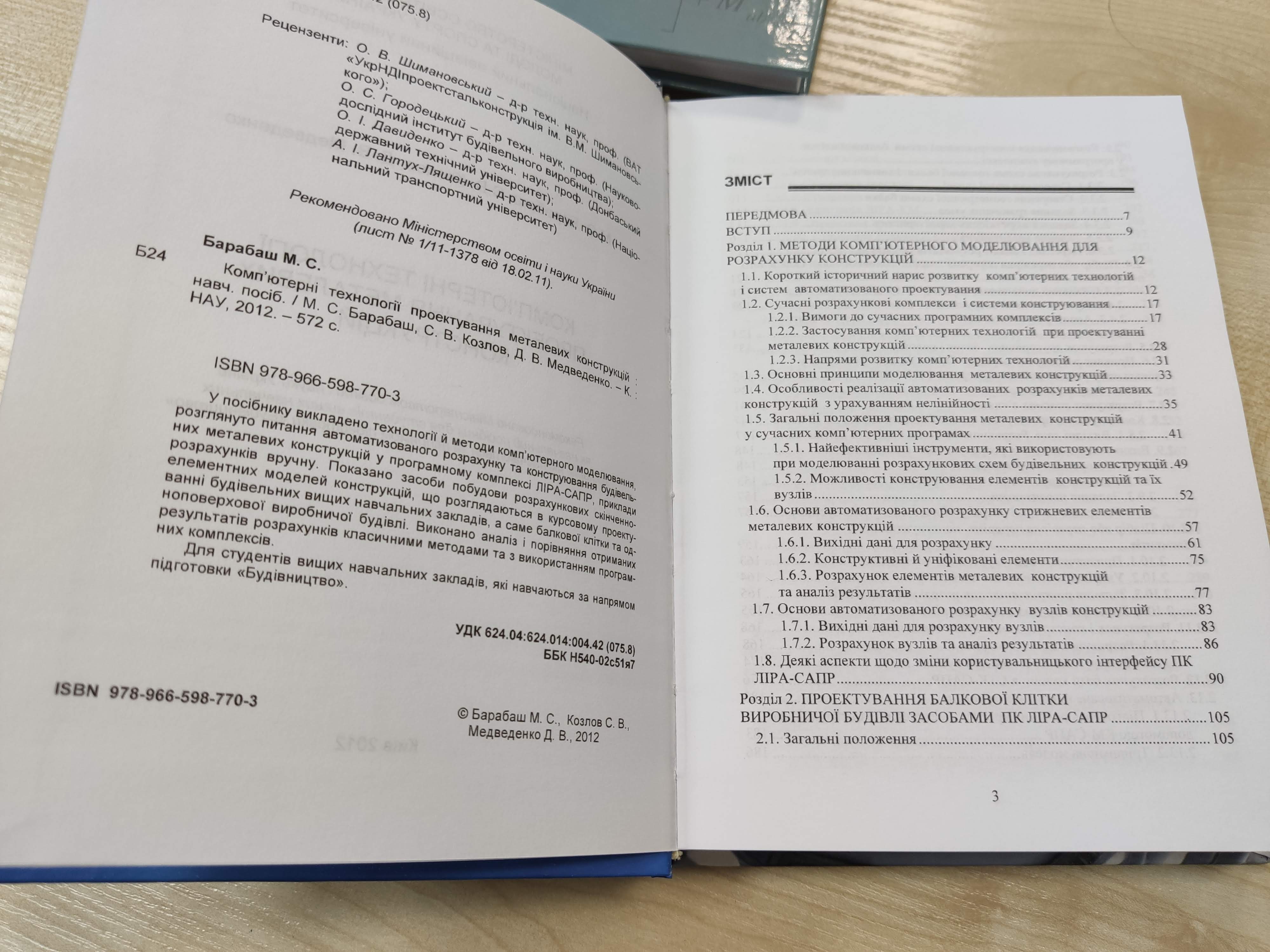

Рекомендовано Министерством образования и науки Украины как учебное пособие для студентов высших учебных заведений, обучающихся по направлению подготовки «Строительство».- Зміст
- Передмова
Вступ
РОЗДІЛ 1. МЕТОДИ КОМП'ЮТЕРНОГО МОДЕЛЮВАННЯ ПРИ РОЗРАХУНКУ КОНСТРУКЦІЙ
1.1. Короткий історичний нарис розвитку комп’ютерних технологій та систем автоматизованого проектування
1.2. Cучасні розрахункові комплекси і системи конструювання
1.2.1. Вимоги до сучасних програмних комплексів
1.2.2. Застосування комп’ютерних технологій при проектуванні металевих конструкцій
1.2.3. Напрями розвитку комп’ютерних технологій
1.3. Основні принципи моделювання металевих конструкцій
1.4. Особливості реалізації автоматизованих розрахунків металевих конструкцій з врахуванням нелінійності
1.5. Загальні положення проектування металевих конструкцій в сучасних комп’ютерних програмах
1.5.1. Найбільш ефективні інструменти, що використовуються при моделюванні розрахункових схем будівельних конструкцій
1.5.2. Можливості конструювання елементів конструкцій та їх вузлів
1.6. Основи автоматизованого розрахунку стержневих елементів металевих конструкцій
1.6.1. Вихідні дані для розрахунку
1.6.2 Конструктивні і уніфіковані елементи
1.6.3 Розрахунок елементів металевих конструкцій та аналіз результатів
1.7. Основи автоматизованого розрахунку вузлів конструкцій
1.7.1 Вихідні дані для розрахунку вузлів
1.7.2 Розрахунок вузлів та аналіз результатів
1.8. Контрольні запитання і завдання для самостійної роботи
РОЗДІЛ 2. ПРОЕКТУВАННЯ БАЛКОВОЇ КЛІТКИ ВИРОБНИЧОЇ БУДІВЛІ ЗАСОБАМИ ПК ЛІРА-САПР
2.1. Загальні положення
2.2. Компонування конструктивної схеми балкової клітки у програмному комплексі
2.3. Розрахункова схема головної балки і визначення зусиль
2.3.1.Створення нової задачі
2.3.2.Створення геометричної схеми балки
2.3.3.Задання граничних умов
2.3.4. Задання жорсткостних характеристик
2.3.5.Завдання навантажень
2.3.6.Перегляд і аналіз результатів розрахунку
2.4. Підбір або перевірка перерізів зварної головної балки складеного перерізу
2.4.1.Задання додаткових характеристик для елементів
2.4.2.Призначення конструктивних елементів
2.4.3.Аналіз результатів підбору і перевірки несучої здатності балки
2.5. Розрахунок другорядних балок і колон
2.6. Приклад розрахунку перерізу балки з одним прогоном в локальному режимі роботи програми СТК-САПР
2.6.1.Результати розрахунку
2.7. Розрахунок поясних з'єднань
2.8. Компонування просторової схеми балкової клітки
2.8.1.Вихидні дані. Розрахункова схема балкової клітки
2.9. Визначення зусиль і їх розрахункових сполучень
2.9.1.Створення геометричної схеми
2.9.2.Задання жорсткісних характеристик
2.9.3.Задання навантажень
2.9.4. Генерація таблиці розрахункових сполучень зусиль
2.10. Підбір або перевірки перерізів конструктивних елементів
2.10.1.Призначення конструктивних елементів
2.10.2.Уніфікація скінченних елементів
2.10.3.Задання розкріплення для розрахунку прогинів
2.10.4. Перевірка призначених перерізів
2.11. Розрахунок і конструювання вузла сполучення балок
2.11.1.Розрахунок простого вузла
2.11.2. Конструювання складного вузла
2.12. Розрахунок бази колони в СТК-САПР
2.13 Автоматизоване виконання креслень
2.13.1 Підготовка робочих креслень металевих конструкцій за допомогою КМ-САПР
2.13.2 Тривимірна модель
2.13.3 Склад моделі
2.13.4 Імпорт моделі
2.13.5 Редагування моделі
2.13.6 Створення креслень
2.13.7 Створення таблиць
2.13.8 Адаптація ЛІРА–КМ
2.13.9 Отримання креслень будинку чи споруди
2.13.10 Створення відомості елементів
2.13.11 Генерація креслень вузлів
2.13.12 Створення специфікації металу
2.13.12 Підготовка і друк креслень
2.14. Контрольні запитання і завдання для самостійної роботи
РОЗДІЛ 3. АВТОМАТИЗОВАНЕ ПРОЕКТУВАННЯ ОДНОПОВЕРХОВОЇ ПРОМИСЛОВОЇ БУДІВЛІ
3.1. Загальні положення
3.2.Компонування поперечної рами та проектування схеми каркасу. Навантаження на поперечну раму
3.3. Розрахункова схема поперечної рами, визначення зусиль та їх розрахункових сполучень. Статичний розрахунок рами
3.3.1.Створення геометричної схеми поперечної рами
3.3.2. Задання граничних умов
3.3.3. Задання жорсткісних характеристик
3.3.4. Задання навантажень
3.3.5.Формування розрахункових сполучень зусиль
3.3.6. Перегляд і аналіз результатів розрахунку
3.4. Розрахунок та конструювання конструктивних елементів поперечної рами. Підбір або перевірка перерізів
3.4.1.Перевірка елементів ферми
3.4.2. Перевірка нижньої частини колони
3.4.3. Перевірка і підбір верхньої частини колони
3.5. Документування результатів розрахунку
3.5.1. Друк звіту
3.5.2. Використання графічного контейнера
3.6. Проектування одноповерхової промислової будівлі у просторовій постановці
3.7. Контрольні запитання і завдання для самостійної роботи
РОЗДІЛ 4. ПРОЕКТУВАННЯ КОНСТРУКЦІЙ БАЛКОВОЇ КЛІТКИ ТА СТАЛЕВОГО КАРКАСУ ОДНОПОВЕРХОВОЇ ВИРОБНИЧОЇ БУДІВЛІ ТРАДИЦІЙНИМИ МЕТОДАМИ
4.1. Приклад розрахунку елементів балкової клітки виробничої будівлі
4.1.1. Загальні положення проектування балкових кліток
4.1.2. Компонування конструктивної схеми перекриття
4.1.3. Розрахунок настилу і допоміжних балок
4.1.4. Розрахунок головної балки
4.1.5. Розрахунок центрально – стисненої колони
4.2. Приклад розрахунку поперечної рами однопролітної промислової будівлі
4.2.1. Компонування поперечної рами та проектування схеми каркасу
4.2.2. Навантаження на поперечну раму
4.2.3.Складання розрахункової схеми і визначення зусиль в перерізах поперечної рами
4.2.4. Розрахунок та конструювання колони каркасу
4.2.5. Розрахунок ферми
4.3 Контрольні запитання і завдання для самостійної роботи
РОЗДІЛ 5. ПРИКЛАДИ КОМП’ЮТЕРНОГО МОДЕЛЮВАННЯ ДЕЯКИХ СКЛАДНИХ МЕТАЛЕВИХ КОНСТРУКЦІЙ
5.1. Конструктивні схеми великопрольотних покриттів
5.1.1. Вантові і мембранні конструкції. Загальні положення
5.1.2. Моделювання каркасної будівлі з висячим сітчатим покриттям
5.2.Металоконструкції арочного типу
5.2.1. Загальні положення
5.2.2. Особливості задання геометрії скінченно-елементних моделей арок
5.2.3. Визначення вітрових і снігових навантажень
5.2.4. Розрахункова схема арки, визначення зусиль і їх розрахункових поєднань
5.2.5. Підбір або перевірка сталевого перерізу арки
5.2.6. Розрахунок стійкості арки
5.3. Висотні інженерні споруди
5.3.1. Розрахунок металевої вежі
5.3.2. Розрахунок щогли в геометрично нелінійній постановці
Список рекомендованої літератури - Рік випуску
- 2012
- Автор
- Барабаш М.С., Козлов С.В., Медведенко Д.В.
- ISBN
- 978-966-598-770-3
- Кількість сторінок
- 572
- Видавництво
- НАУ
- Тип книги
- Твердый переплет
- Рік випуску
- 2019
- Автор
- Барабаш М.С., Кір’язєв П.М., Лапенко О.І., Ромашкіна М.А.
- Тип книги
- Мягкий переплет
