Yury Genzersky (Всі повідомлення користувача)

Есть идеи вообще исключить текстовый файл из цепочки выполнения расчета. Размеры текстов задач неуклонно растут в виду увеличения производительности программ и «железа» . Препроцессор тратится на создание, процессор на разбор и контроль огромных файлов.
Поэтому  не знаю будут ли документированы дополнения к файлам *.тхт .

КЭ 308 - предназначен для преднапряжения геометрически нелинейных схем.

Можно но обратите внимание на потери при снятии преднапряжения.

Если хотите есть значительно устаревшее описание для версии 5.0
RAZDEL3


Если есть колонна нужно задавать.

Есть фильтр "сечение плоскостью".

По регистрационным данным Вы не являетесь лицензионным пользователем ПК Лира. Да и помощи собственно никто не просил. Просто разговор коллег профессионалов.

Этим своим ПРИМЕРОМ описания схемы я хотел вернуть разговор в конструктивное русло. По-моему мне удалось.

По невнимательности у нас образовалось две параллельные темы вот цитата из той темы:

По невнимательности у нас образовалось две параллельные темы вот цитата из той темы:

Это как раз и не вызывает никаких сомнений. В Лире точно так все и происходит.    Интересно описание Вашей расчетной модели.
Например:

Грунт и различные его слои моделируются объемными элементами с жесткостями по теории Кулона-Мора или .... .

Сваи – стержнями с линейными жесткостями или …. .

Нагрузка - …… , прикладывается пошагово ……… к узлам (элементам) ……….. .

Бытовое давление в грунте моделируется ….. .

Дополнительное давление от рядом стоящих сооружений моделируется ….. .

После этого можно спросить что тут может быть не ясно.

Люди, которые проектируют часто упрощают свои расчеты и, к сожалению, не всегда в сторону запаса прочности и устойчивости конструкций. Люди, проводящие расчеты для экспертизы аварии стараются учесть все, что позволяет находящийся в их распоряжении инструмент. И то и другое доказывать, наверное, нет необходимости. Это естественно.
Степень виновности и невиновности определяется не на этом форуме.
Высказывание, о некомпетентности экспертов перечисленных в заключении, мягко говоря, глупость.
Девятые версии Лиры находятся в эксплуатации более четырех лет. Это совершенно не означает, что изменения в программном комплексе происходят по результатам аварий.  Прогресс в области САПР от этого мало зависит.

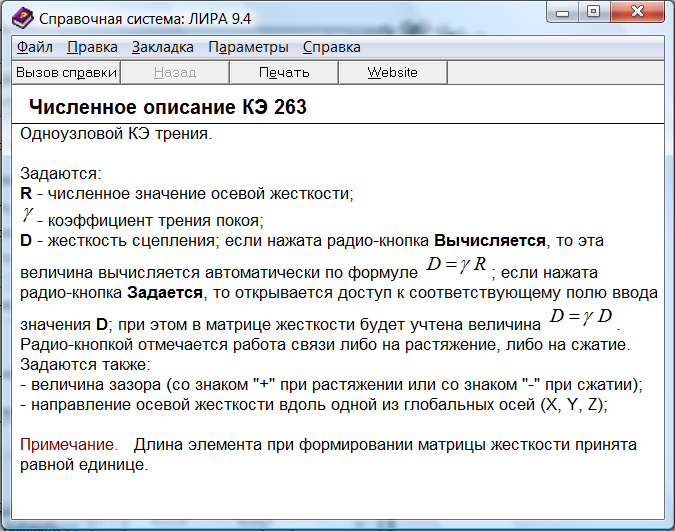

Литературы полно. Начиная со школьной физики твердого тела. Во многих справочниках даются коэф. трения о бетон и другие материалы. Ниже приведен фрагмент Hlp, если непонятна, какая-то конкретная величина  уточните свой вопрос.

У каждого свои критерии рациональности. Трудно что либо советовать. К примеру я храню только файлы исходных данных.

Лира умеет формировать таблицы различными способами. Если я правильно понял, Вам нужна таблица для  24 элементов, в которой можно увидеть МАХ значения. Для этого необходимо выделить нужные элементы на расчетной схеме и сформировать интерактивную таблицу РСУ для выделенных элементов. В полученной таблице выполните двойной щелчок в шапке таблицы на необходимом для анализа параметре. Укажите интересующие Вас пределы.  ОК.

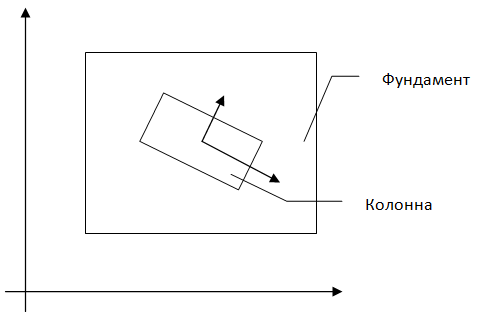

С этим не могу согласится. Ориентация фундамента и сечение колонны должны согласовываться. Вряд ли может быть приведенная на иллюстрации ситуация.

Разрешите доложить по поводу нагрузок, импортируемых из ПК ЛИРА в ФОК-ПК.
В программу ФОК-ПК передаются усилия в вертикальных стержневых элементах ПК ЛИРА, полученные из расчета по РСН. Эти усилия преобразуются в нагрузки ФОК-ПК с учетом различия в принятых направлениях осей координат и правилах идентификации усилий.

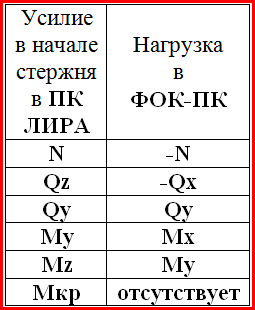

Для примера приводится идентификация и знаки усилий в нижнем (закрепленном) сечении колонны ПК ЛИРА до и после преобразования их в нагрузки для ФОК-ПК. При этом предполагается, что в ПК ЛИРА продольная ось колонны Х1 направлена снизу вверх (вдоль оси Z общей системы координат), ось Z1 направлена слева направо (вдоль оси Х общей системы координат), а ось Y1 направлена на нас (против оси Y общей системы координат).

Идентификация и положительная ориентация нагрузок, импортируемых в ФОК-ПК, и нагрузок, вычисляемых  системой ФРАГМЕНТ, не совпадают.

Кроче говоря не нашли ни какого криминала.
Шлите задачу будем разбираться.

Ето НЕ ГЛЮК
Если скад дурит пользователей не выдавая сообщений об изменяемости по шестой степени свободы в КЭ оболочек, то пользуйтесь. А если не дурит то узнайте у них формулу, или первоисточник этой формулы, с помощью которой определяется жесткость пластин на кручение в своей плоскости.

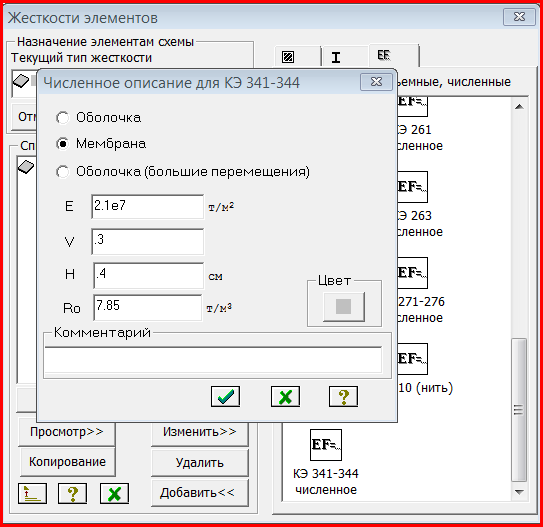

Для элементов геомнелинейных оболочек, в том же разделе задания жесткостей, есть свой диалог в конце списка.

Если Вы работаете на лицензионной версии, пришлите задачу на проверку в службу сопровождения. Этого недолжно происходить.
