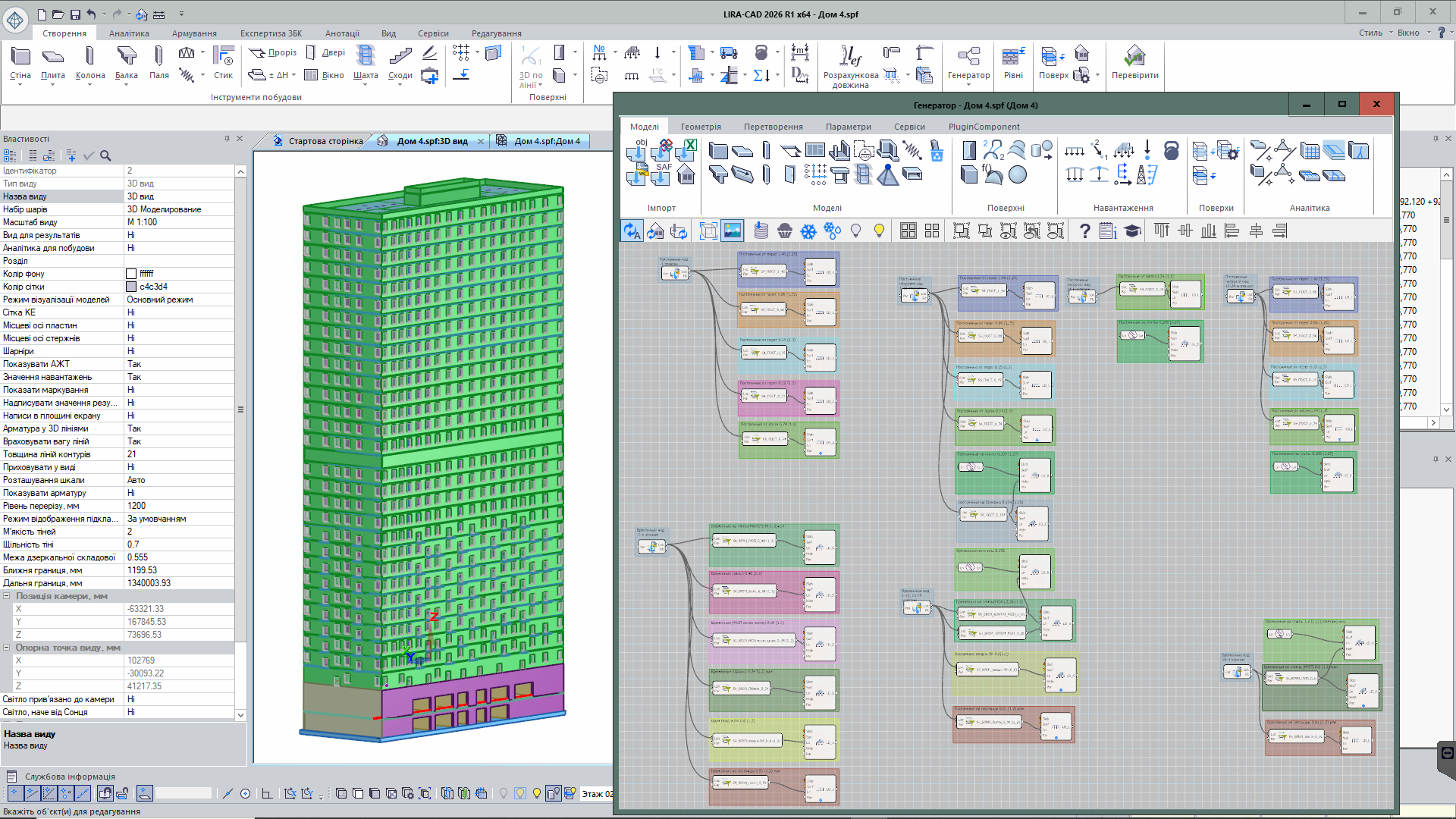

• Виконано оновлення системи Генератор, у якій значно збільшено швидкість роботи.
• Крім того, додано нові функції для підвищення зручності роботи:
  • можливість згортання вікна Генератора;
  • автоматичне масштабування до останнього редагованого фрагмента алгоритму при відкритті діалогового вікна;
  • можливість виконувати вирівнювання нодів на полотні;
  • можливість копіювати ноди з проєкту в проєкт;
  • розліновка полотна для зручної роботи з алгоритмом;
  • покращене групування нодів;
  • можливість переносити та дублювати зв’язки на інші входи нодів.

Нові ноди Генератора

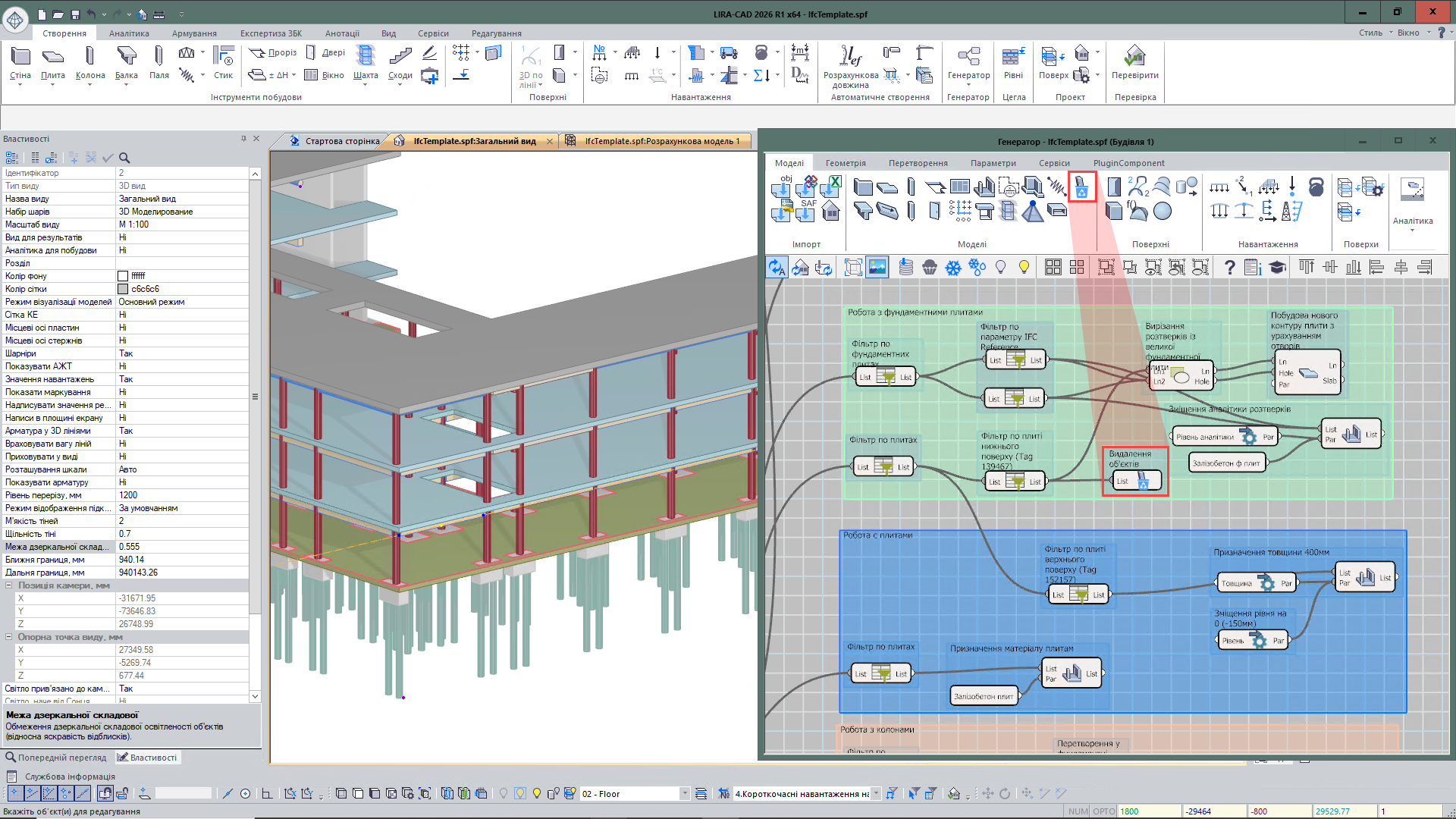

• Виключити об’єкти з проєкту — нод, який встановлює об’єктам ознаку «Не використовувати в проєкті». Такі об’єкти не відображаються у графічному просторі LIRA-CAD і не беруть участі в розрахунковій моделі.

• Спецнавантаження — нод, який задає параметри спеціального навантаження для об’єктів, поданих на вхід.
• Крайні та середня точки лінії — отримання точок на початку, в кінці та в середині кривої.

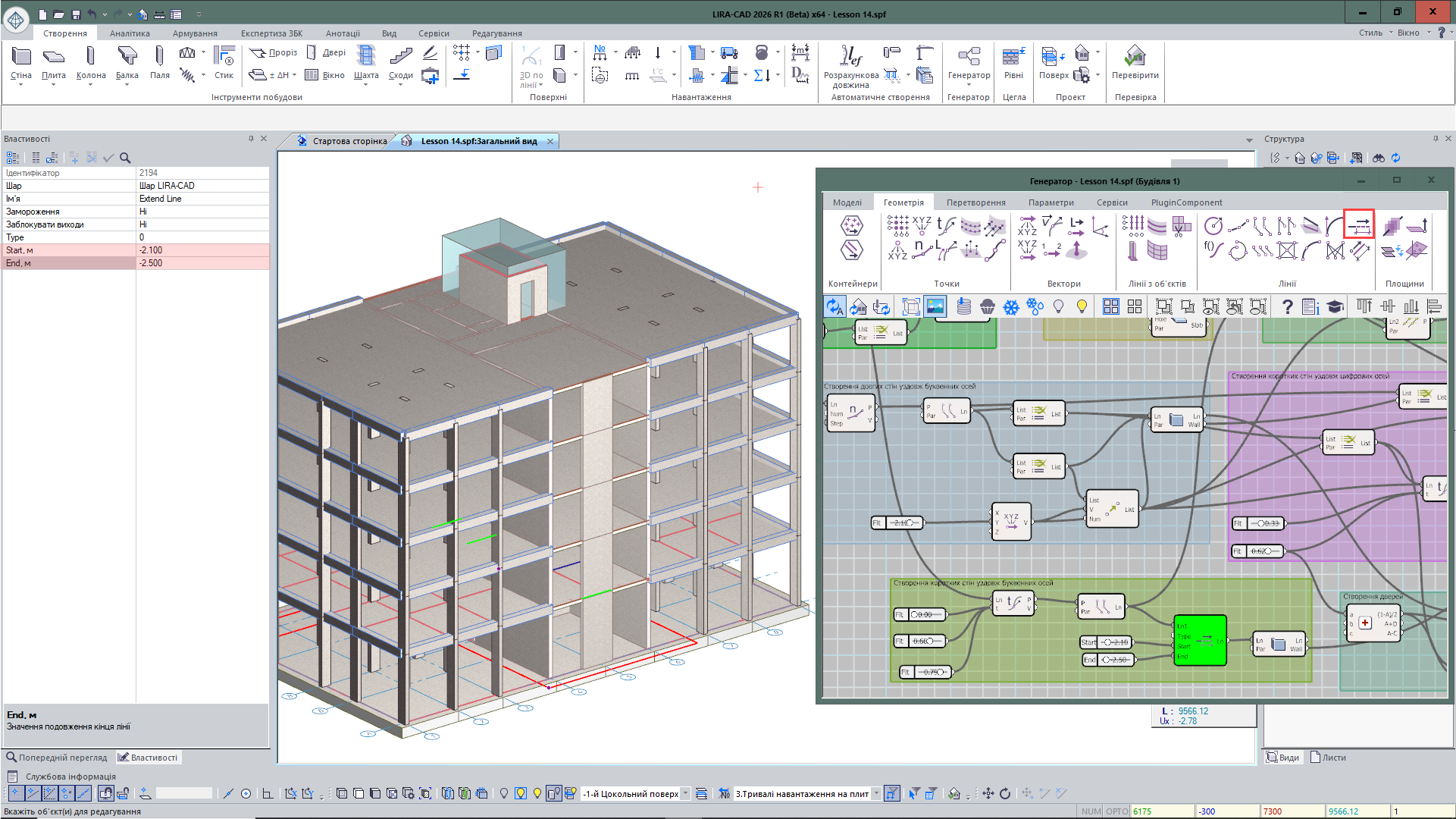

• Подовжити полілінію — дозволяє збільшити довжину полілінії на задане значення на початку або в кінці кривої.

• Лінія за вектором — створення лінії заданої довжини із вказаної точки вздовж вектора, що задає напрямок.
• Розділити лінію на сегменти — нод, який дозволяє розділити криву на задану кількість сегментів або із заданим кроком.
• Довжина лінії — визначення довжини лінії.
• Відстань між лініями — визначення максимальної або мінімальної відстані між лініями.
• Відстань до лінії — визначення найближчої відстані від точки до лінії.
• Розрізати об’єкти за рівнями поверхів — автоматичне розділення елементів за поверховими рівнями, якщо їхня геометрія по висоті виходить за межі одного поверху.

Удосконалення наявних нодів

• Для нода Тунель реалізовано низку покращень, що розширюють можливості передачі даних у графі. Тепер ім’я тунелю можна задавати не лише за номером, а й у вигляді довільної користувацької назви, яка відображає характер даних, що передаються.
• Після створення вхідного нода Тунель із заданим ім’ям вихідний нод можна швидко додати через контекстне меню, де відображається список усіх тунелів, уже створених у проєкті. Також розширено склад даних, що передаються: нод підтримує передачу не лише об’єктів, а й числових параметрів.
• Для об’єктів, імпортованих з IFC, додано можливість фільтрації за параметрами, записаними у вихідному IFC-файлі. Це дозволяє швидше знаходити й аналізувати елементи моделі за їхніми атрибутивними даними.
• Покращено роботу з DWG-підкладками: якщо файли розташовані в одній папці, для групи вибраних нодів тепер можна одночасно вказати новий шлях розміщення. Раніше при зміні розташування великої кількості DWG-файлів потрібно було вручну вибирати кожен файл і задавати актуальний шлях окремо. Тепер достатньо вибрати групу підкладок і призначити для них нову папку однією дією.
• Додано можливість формувати простори за замкнутими полілініями з DWG-підкладок, що спрощує створення приміщень і прискорює підготовку моделі на основі креслярських даних.
• Для нода Surf розширено параметри побудови та обробки поверхні. Додано можливість формувати поверхню не лише за сплайнами, а й за ламаною полілінією, що дозволяє коректно описувати моделі складної ламаної форми. Також реалізовано налаштування лінії перетину поверхні з площиною: користувач може вказати, за якою моделлю вона має формуватися — фізичною чи аналітичною.
• У нод Кінематична поверхня додано параметр Матеріал, що дозволяє призначати матеріал сформованої поверхні безпосередньо під час її створення.
• У ноди Дверний проріз і Віконний проріз додано параметр формування стержневого аналога у стіні.

У систему Генератор були додані нові ноди, які розширюють його функціональні можливості:

• Новий нод Об'єкти проекту: зберігає повну інформацію про всі об'єкти проекту, полегшуючи керування даними на всіх етапах проектування. Дозволяє швидко знаходити та вибирати елементи за заданими критеріями, такими як тип, властивості або розташування.




  Нод Об'єкти проекту
• Зосереджене навантаження в точці: нод дозволяє задавати точкові навантаження у конкретних місцях конструкції. Користувач може визначити не тільки координати місця прикладання, але й задати напрямок впливу за допомогою вектору, а також встановити інтенсивність навантаження.
• Формування лінійних навантажень по заданій лінії: даний нод реалізує процес визначення необхідної інтенсивності та прикладання навантаження на об'єкти. Користувач може задати лінію, вздовж якої буде розподілятися навантаження, і вибрати елементи конструкції, такі як стержні, на які це навантаження буде спрямоване. Для точного моделювання можна налаштувати напрямок розповсюдження навантаження, вказавши відповідний вектор.
  Після задання всіх параметрів навантаження візуально відображається на моделі, що дозволяє переконатися у правильності його застосування та при необхідності внести коригування.
• Фрагментація контуру (Contour fragmentation): нод розбиває (розрізає) складний замкнутий контур на квадратні контури, сторона якого дорівнює заданому кроку фрагментації. Цей інструмент особливо корисний при необхідності апроксимації криволінійних контурів для подальшого аналізу або обробки.
• Просунуте створення поверхів по висоті та кількості: цей нод надає гнучкі інструменти для моделювання поверховості будівлі з урахуванням висоти та числа поверхів. Ця функція дуже популярна серед користувачів, які висловили бажання її подальшого розвитку. Новий нод зменшує необхідність введення додаткових нодів, які раніше використовувалися для опису кількості поверхів та їх висоти; тепер вся ця інформація зручно розташована в одному ноді.




  Нод Створення поверхів
• Визначення центру мас і вектора нормалі контуру: додає можливість обчислювати центр мас і нормальний вектор для контурів.




  Нод Визначення центру мас і вектора нормалі контуру
• Розширений функціонал інструменту Блок нодів: тепер підтримує вкладені блоки, дозволяючи поміщати один блок всередину іншого.
• Векторний добуток та кут між векторами: цей нод розширює можливості роботи із векторами, дозволяючи виконувати додаткові математичні операції. Крім того, функція обчислення кута між векторами дозволяє аналізувати відносну орієнтацію елементів у просторі.
• Значення графіка функції: даний нод призначений для обчислення значень функції у заданих точках на основі наданого графіку. Він дозволяє отримати значення Y для певних значень X, використовуючи задані функції. Використання даного ноду дозволяє ефективно отримувати значення функцій у довільних точках, що особливо корисно коли необхідно інтерполювати або екстраполювати дані між відомими точками.
• Створення сегментів між усіма точками масивів Р0 і Р1: цей нод автоматизує процес створення сегментів між множинами точок, дозволяючи з'єднати кожну точку з масиву Р0 з кожною точкою з масиву Р1. Це значно спрощує побудову складних геометричних конструкцій, де потрібно зв'язати безліч точок між собою.
• Новий нод Тунель: вирішує проблему заплутаних з'єднань у складних схемах, надаючи бездротовий спосіб передачі даних між елементами. З'єднання створюються автоматично на основі збігу ключових імен, спрощуючи структуру моделі та полегшуючи роботу з елементами, розташованими на значній відстані на полотні.




  Новий нод Тунель
• Новий нод Мультиплексор: оптимізує роботу з варіативними моделями, дозволяючи створювати та керувати кількома варіантами конструктивних рішень в одному проекті без дублювання файлів.

  • Швидка заміна конструктивних елементів: легко замінювати елементи на основі лінії та вихідного об'єкту.
  • Зміна характеристик однотипних елементів: працювати з одним типом елементу, змінюючи його характеристики у різних варіантах.
  • Зручне керування варіантами: багаторівневий підхід полегшує контроль та модифікацію параметрів без необхідності перемикання між різними файлами.
• Нові ноди Тріщина у плиті і Тріщина у стіні: дозволяє змоделювати пошкодження/дефекти у будівельних конструкціях з використанням спеціальних КЕ. Користувач може задати лінію, що повторює траєкторію утворення тріщини. Потім налаштувати крок, жорсткості та положення ЛСК спеціальних КЕ для моделювання пошкодження.



  Нод Тріщина у плиті
• У властивостях ноду Фільтрувати елементи заданого шару тепер замість діалогового вікна відображається зручний список, що випадає, з усіма завантаженими шарами моделі. Ця зміна дозволяє швидше вибирати потрібний шар і значно прискорює робочий процес.
• У ноді створення паль по точках тепер доступна можливість вибору будь-якого поперечного перерізу з бібліотеки LIRA-CAD. Це покращення дозволяє більш точно моделювати розрахункову модель і знижує необхідність ручного редагування за відсутності деяких параметрів у нодах.
• У ноді Імпорт DXF/DWG файлів тепер доступна функція групування і розділення типових поверхів. Це дає змогу спростити і прискорити введення конструктивних об'єктів, якщо вони однакові на стандартних поверхах. При розділенні зберігається гнучкість для додавання конструктивних елементів з індивідуальними особливостями на однотипні поверхи, забезпечуючи водночас зручність і ефективність роботи з цим нодом. А режим підкладки по поверхах забезпечить автоматичне створення поверхів за кількістю типових підкладок у файлі, а також розміщення на них підкладок і їхнє вирівнювання в плані за заданими базовими точками.
• У ноді Симетрія об'єктів відносно площини/лінії оновлено алгоритми роботи та оптимізовано процеси генерації моделей при використанні його функцій.

• Впроваджено технологію роботи динамічного зв'язку з файлами DWG. Це означає, що користувач може задати всі дані моделі та поверхів в одному файлі, що суттєво спрощує процес внесення змін та координації проекту в рамках одного файлу, а також зменшує ризик виникнення помилок при роботі з кількома файлами.

• Додані нові інструменти для створення як основних, так і додаткових зон армування в плитах перекриття та фундаментних плитах, що полегшує перенесення вже створеного варіанта конструювання з 2D креслення у 3D модель проекту.

• Важливим аспектом є покращення нодів імпорту IFC, що сприяє більш коректній інтерпретації конструктивних об'єктів, описаних в IFC-файлах, навіть у випадку якщо геометрія цих об'єктів спотворена.

• У нодах реалізували можливість задання в моделі лінійного і площинного навантаження, яке характеризується інтенсивністю, що змінюється. Це дозволяє точно моделювати розрахункові схеми, надаючи можливість більш коректно відображати реальну роботу будівлі.

• У характеристиках площинного навантаження введені нові параметри, які впливають на процес тріангуляції плит та стін.

• Процес створення прорізів не обмежується використанням тільки попередньо заданих контурів, таких як полілінії або підкладки. Він також може бути здійснений на базі периметрів вже існуючих конструктивних елементів, включаючи балки, плити та колони. Цей метод забезпечує більш швидке і точне формування прорізів, спираючись на контури та розміри вже існуючих об'єктів. Такий підхід значно прискорює процес моделювання, підвищуючи точність та ефективність у проектуванні, оскільки дозволяє уникати зайвих кроків у створенні окремих контурів для кожного прорізу.
