Імпорт моделі у форматі IFC

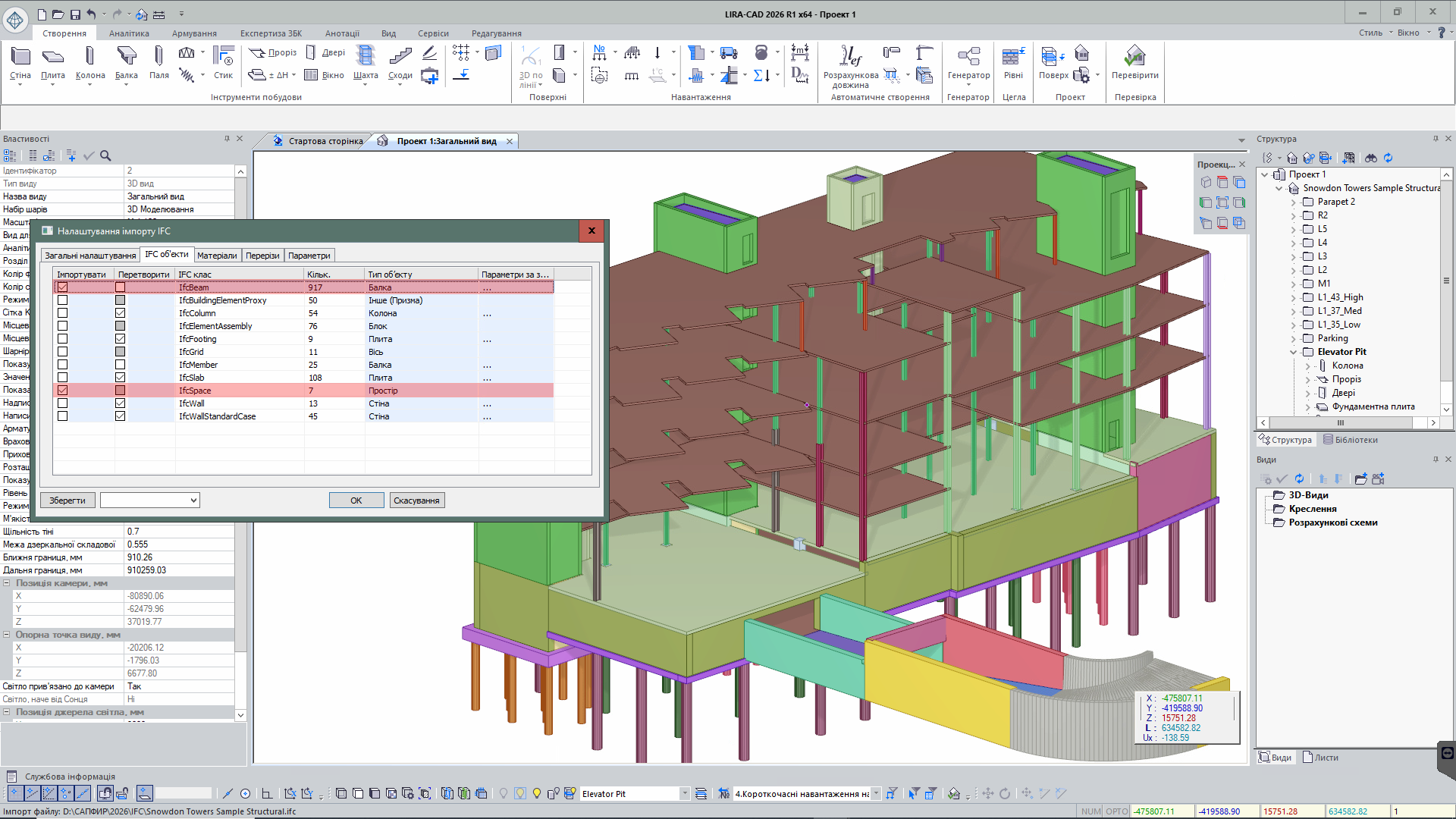

У оновленні програми LIRA-CAD представлена ​​вдосконалена функція гнучкого та точного налаштування параметрів для роботи з IFC-файлами. Тепер користувачі можуть детально налаштовувати відповідність між параметрами об'єктів IFC і ​​параметрами в системі LIRA-CAD, що значно покращує процес імпорту та адаптацію даних під вимоги проекту. Налаштування можна застосовувати індивідуально для кожного типу об'єктів, забезпечуючи високу точність передачі та відповідність даних.

Ключові можливості та покращення:

• Імпорт моделі з актуалізацією всіх конструкцій у моделі:

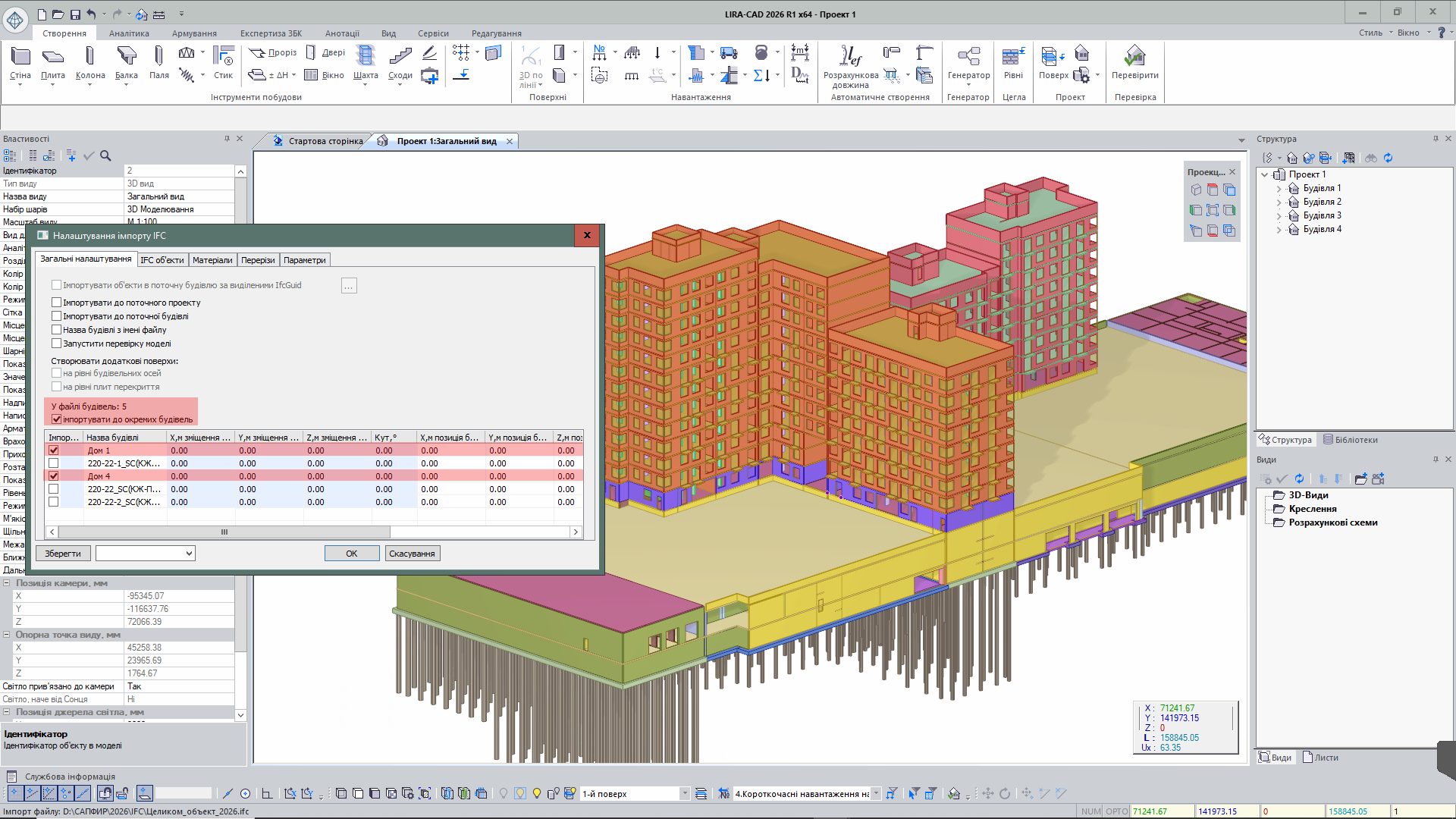

  Користувачі можуть імпортувати модель в існуючу будівлю та замінити стару конструкцію на актуальну версію, що допомагає підтримувати синхронізацію на різних етапах проектування.

• Імпорт кількох завдань в одному проекті:


  Підтримується імпорт кількох проектних завдань у рамках одного проекту, що спрощує роботу з комплексними моделями та покращує координацію між різними розділами.

• Удосконалений механізм перетворення об'єктів:


  Впроваджено покращений алгоритм, який дозволяє перетворювати об'єкти загального призначення на конструктивні елементи, сумісні з вимогами LIRA-CAD, прискорюючи процес інтеграції даних.

• Налаштування параметрів матеріалів та перерізів:


  Реалізовано можливість задавати параметри матеріалів та поперечних перерізів для кожної групи елементів поелементно. Це забезпечує більшу гнучкість у моделюванні та розрахунках, дозволяючи адаптувати проект до специфічних вимог.

• Механізм сортування та аналізу даних у діалозі:


  Додано функцію сортування по стовпцях у діалозі імпорту, що полегшує аналіз та коригування даних, покращуючи зручність роботи з великими обсягами інформації.

• Відображення кількості елементів за групами:


  В інтерфейсі доданий стовпець, який відображає кількість елементів, що належать певним групам за матеріалами або перерізами, що дозволяє швидко оцінити обсяг та склад проекту.

• Гнучке налаштування додаткових параметрів:


  Інструмент імпорту дозволяє налаштовувати такі властивості, як IFC-ідентифікатор, інтерпретація, маркування та найменування, що підвищує точність передачі даних та покращує взаємодію з іншими учасниками проекту.

• Поліпшений механізм формування поверхів:


  Оновлено алгоритм створення поверхів для будівель, що імпортуються, в яких відсутня інформація про поверхи або плити розташовані на проміжних відмітках між рівнями. Це забезпечує коректне формування поверховості та полегшує подальшу роботу з моделлю.

Експорт моделі у файл формату IFC

У програмі реалізовано експорт моделі до IFC формату, який підтримує гнучке налаштування та дозволяє адаптувати експортовані дані під вимоги проекту.

Даний інструмент надає наступні можливості:

• Вибір об'єктів для експорту:

  • Експорт всіх об'єктів моделі.
  • Експорт вибраних об'єктів, що зручно для передачі тільки окремих частин проекту.
  • Експорт виділених та видимих об'єктів, з урахуванням поточного виду моделі на екрані.
• Реперна прив'язка будівель:


  При експорті можна задати точні координати реперних прив'язок для будівель, що гарантує коректне позиціонування моделей у спільному проекті та полегшує інтеграцію з іншими програмами та учасниками.

• Налаштування параметрів експорту:


  Інструмент дозволяє гнучко вибирати параметри, які потрібно експортувати для кожного елемента. Це включає геометричні характеристики, фізичні властивості, матеріали та інші дані, важливі для точного опису моделі.

• Збереження пресетів налаштувань:


  Для зручності роботи можна зберегти пресети налаштувань експорту. Це дає можливість повторно використовувати заздалегідь налаштовані параметри при наступних операціях експорту, заощаджуючи час і знижуючи ймовірність помилок при налаштуванні.

• Користувацькі дані:


  Додано інструмент Користувацькі дані, що дозволяє створити набір додаткових параметрів, які можна контролювати у процесі роботи.

  Ці параметри також передаються у форматі IFC та можуть бути інтегровані з іншими програмами, забезпечуючи повну відповідність даних на всіх етапах проектування.

Представлена функція, яка забезпечує більш гнучке та точне налаштування параметрів при імпорті IFC-файлів. Це означає, що тепер користувачі мають можливість більш детально встановлювати відповідності між параметрами IFC-об'єктів та параметрами об'єктів у системі САПФІР. Таке налаштування може бути виконане для кожного конкретного типу об'єктів, що сприяє більш точному та адаптованому імпорту даних.

Слід зазначити наступні ключові зміни та поліпшення:

• Параметри об'єктів IFC: Тепер, при імпорті IFC-файлу, користувачі можуть налаштовувати параметри об'єктів IFC так, щоб вони відповідали параметрам об'єктів у системі САПФІР. Це дозволяє більш точно узгоджувати дані між двома системами та забезпечує більш плавний процес імпорту.

• Зіставлення матеріалів та перерізів: Для більш детального моделювання та аналізу, в оновленні була додана функція зіставлення матеріалів та поперечних перерізів у елементах. Це сприяє більш точному визначенню характеристик елементів при імпорті даних із IFC.

• Призначення властивостей конструктивним елементам: Тепер можна призначати властивості конструктивним елементам, що підвищує інформативність та точність моделі при використанні системи САПФІР.

• Фільтрація об'єктів: Нова функціональність дозволяє фільтрувати об'єкти з урахуванням параметрів, що використовуються в IFC-об'єктах. Це полегшує роботу з пошуком об'єктів, які мають характерний набір параметрів.

• Експорт елементів із складеними перерізами: Тепер є можливість експортувати до IFC елементи, які використовують складені перерізи, що розширює можливості для спільної роботи з іншими платформами та системами.

• Перевірка моделі після імпорту: Після того, як інформаційну модель будівлі було імпортовано і структуру каркасу створено, проводиться аналіз усієї моделі на наявність можливих помилок. Надалі в автоматизованому режимі виконується виправлення цих неточностей.

Ці оновлення значно підвищують гнучкість і точність роботи з IFC-файлами та полегшують інтеграцію між IFC та САПФІР, що, зрештою, сприяє більш ефективному та точному проектуванню будівельних конструкцій.
