Інструменти аналізу властивостей та результатів розрахунку

• Реалізовано нові режими мозаїк:
• мозаїки розрахункових довжин залізобетонних стрижнів і пластин (стін) відносно локальних осей Z1 і Y1;
• мозаїка класів перерізів для перевірки та підбору поперечних сталевих перерізів згідно з нормами ДБН В.2.6-198:2014 "Сталеві конструкції".

• Додано можливість побудови графіків для двохвузлових і одновузлових спеціальних елементів (51, 55, 56 СЕ пружних зв’язків; 251, 252, 255, 256 СЕ одностороннього зв’язку з урахуванням граничного зусилля; 261, 262, 265, 266 СЕ односторонніх пружних зв’язків з зазором між конструкцією та зв’язком; 263, 264 СЕ одностороннього пружного зв’язку з зазором і урахуванням тертя між конструкцією та зв’язком).

• Додано можливість збереження діаграм "деформація-зусилля" для спеціальних СЕ у форматі CSV.

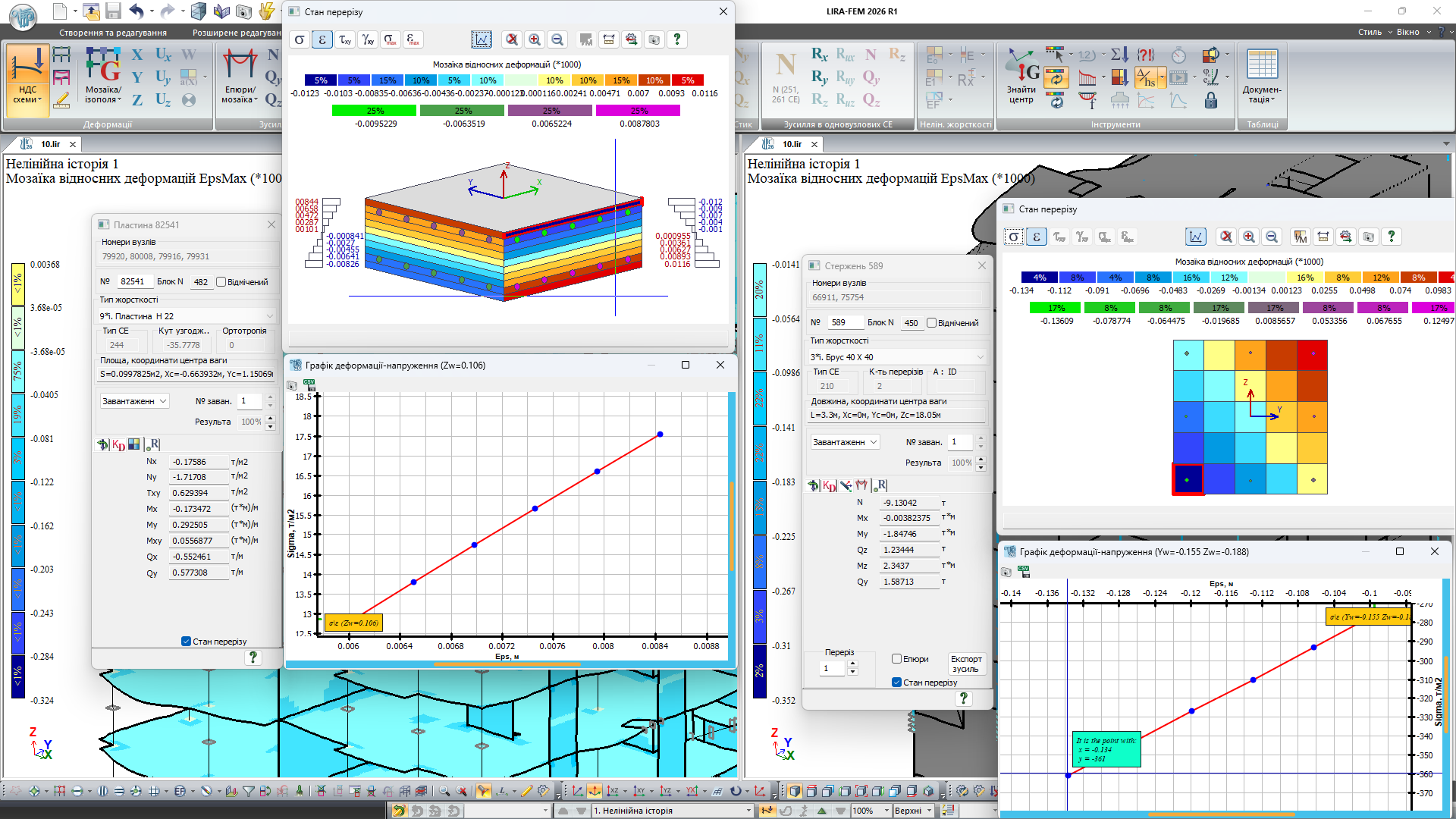

У вікні перегляду та документування стану перерізу для фізично нелінійних ітераційних пластин додано опцію відображення епюр напруг та деформацій з підписом значень для кожної елементарної смуги перерізу.

Реалізовано нові режими мозаїк:

• Група мозаїк сумарних жорсткостей Rx, Ry, Rz в оголовках паль.
• Мозаїка результатів розрахунку стійкості універсального стержня в металевих елементах, % несної здатності для норм Eurocode 3 EN 1993-1-1:2005/AC:2009, СП РК EN 1993-1-2:2005/2011.
• Група мозаїк для аналізу вихідних даних задач, в яких виконувалось моделювання процесу зведення (мозаїки змонтованих та демонтованих елементів у кожній стадії монтажу, мозаїка номерів монтажних груп елементів, мозаїки поправочних коефіцієнтів до модуля деформації та до міцності бетону на кожній стадії зведення для кожної групи елементів).
• Група мозаїк кутів між місцевою віссю вузлів та глобальною віссю за обраними напрямками.
• Мозаїка номерів заданих груп навантажень на фрагмент, які включають в себе вузол.
• Мозаїки параметрів чутливості елементів до втрати стійкості.
• Мозаїки зміщень прикладання мас за напрямками.
• Мозаїка підібраних перерізів металевих конструкцій.
• Мозаїка приведеної товщини металевих перерізів (відношення площі поперечного перерізу до довжини периметра перерізу).

Додано можливість побудови Епюр жорсткості перекриття як для перекриттів із пластин, так і для перекриттів із стержнів. Епюра призначена для класифікації жорсткості диска перекриття у своїй площині, %, по п.2.2.5.4 (ф-ли 2.2 і 2.4) НТП РК 08-01.2-2021 (до СП РК EN 1998-1:2004/2012) "Проектування сейсмостійких будівель".

У налаштуваннях параметрів шкали додано опцію, яка дозволяє розміщувати написи шкал на прозорому тлі.

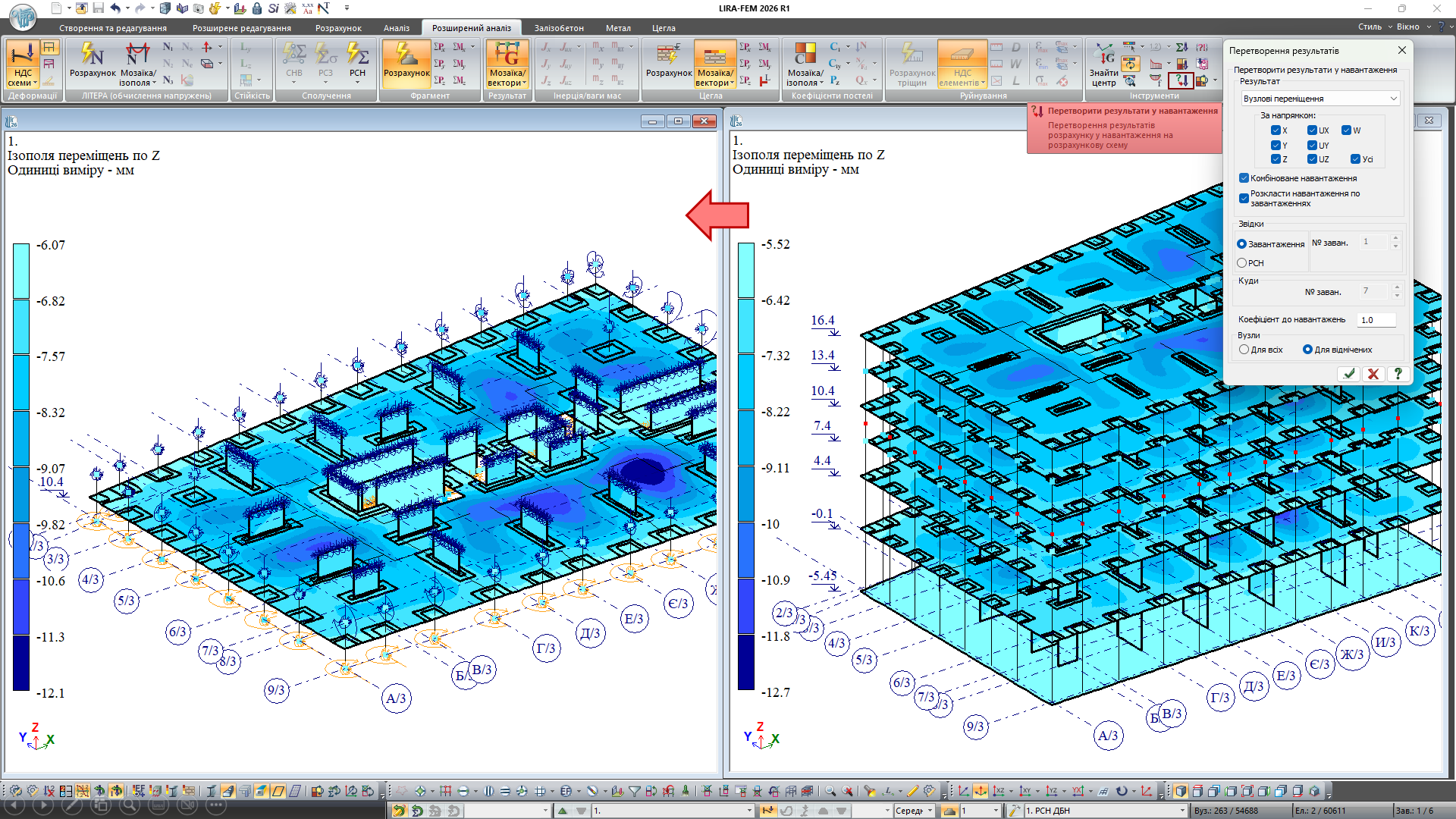

У режимах ізополів переміщень для стержневих елементів додано можливість відображення переміщень у вузлах.

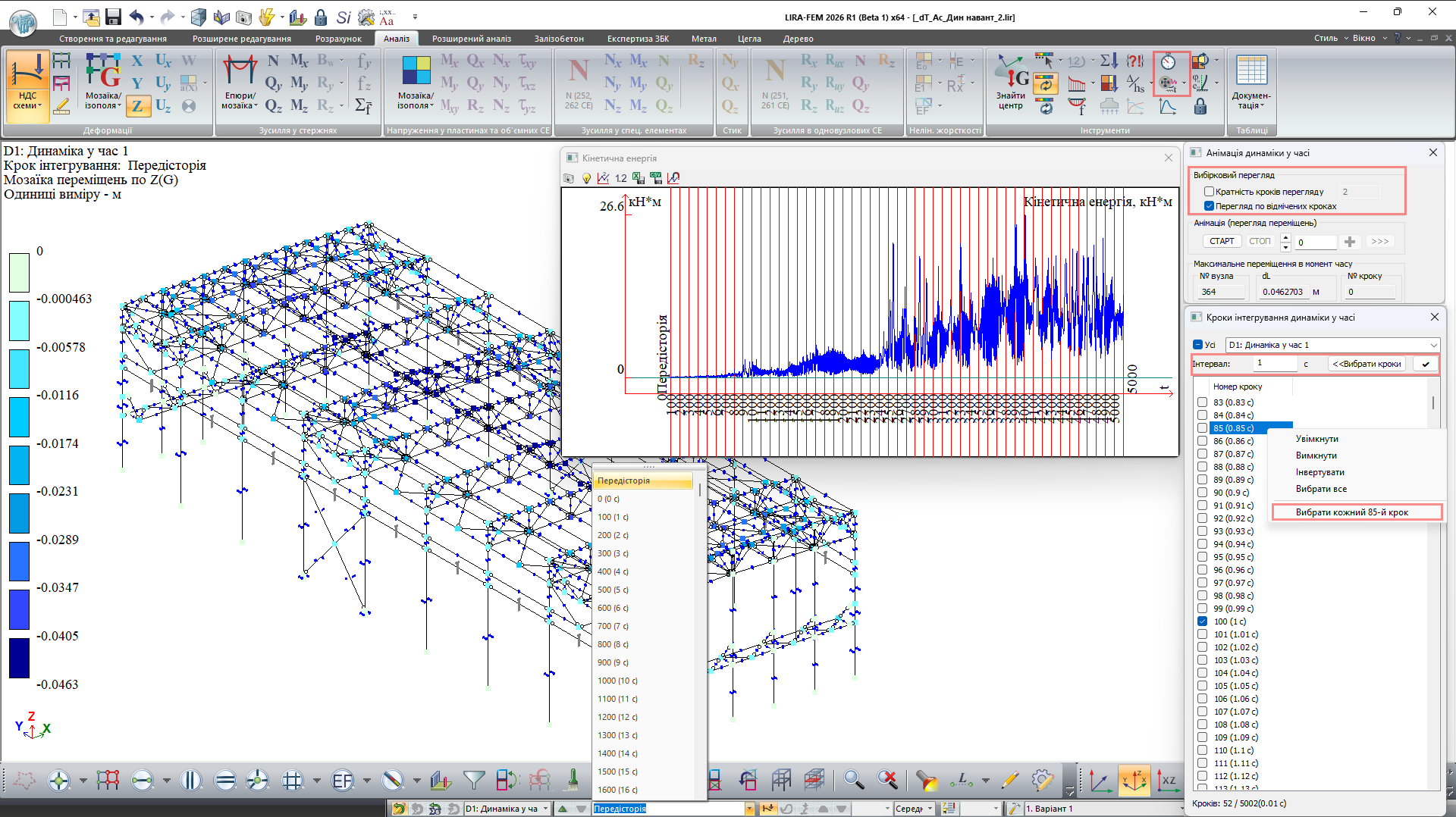

Для побудови графіків переміщень вузлів у розрахунку динаміки в часі додано можливість задання номера вузла, відносно якого перераховуються переміщення.

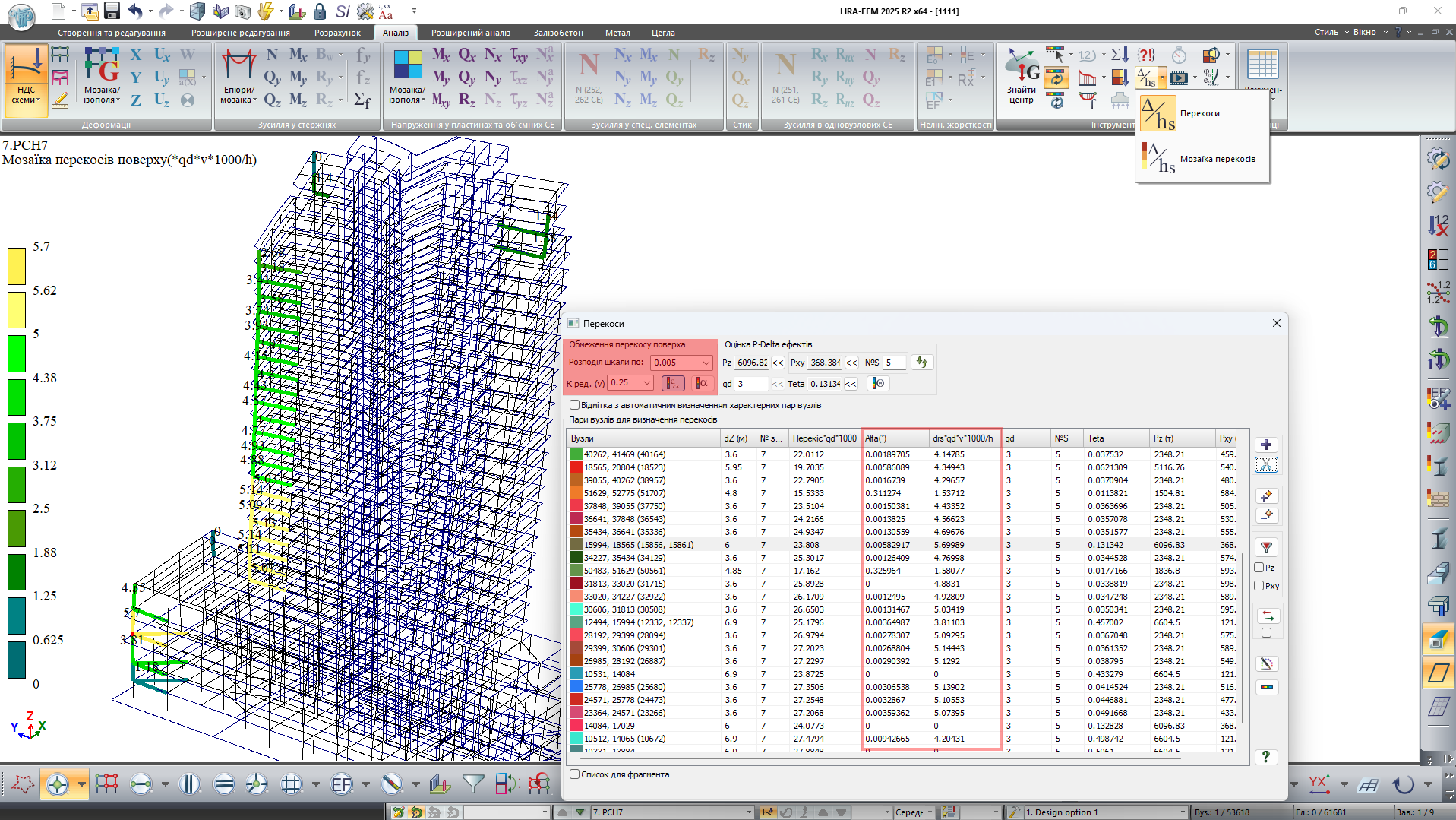

Для мозаїк перекосів конструкції та епюр переміщень (Fz, Fy) стержнів додано можливість побудови обвідних (за максимальними, мінімальними та абсолютними значеннями для завантажень і РСН).

Для перевірки вихідних даних у таблиці РСН додані фільтри, які дозволяють швидко знайти необхідні комбінації за типом та змістом вибраних завантажень.

Для фізично нелінійних об'ємних ітераційних скінченних елементів реалізовано виведення мозаїк обчислених параметрів напружено-деформованого стану:

• відносних деформацій εmax/εmin в основному матеріалі об'ємних елементів;
• максимальної напруги σmax в основному матеріалі об'ємних елементів;
• максимальних напруг в армувальному матеріалі по X1, Y1, Z1;
• відносних деформацій в армувальному матеріалі по X1, Y1, Z1.

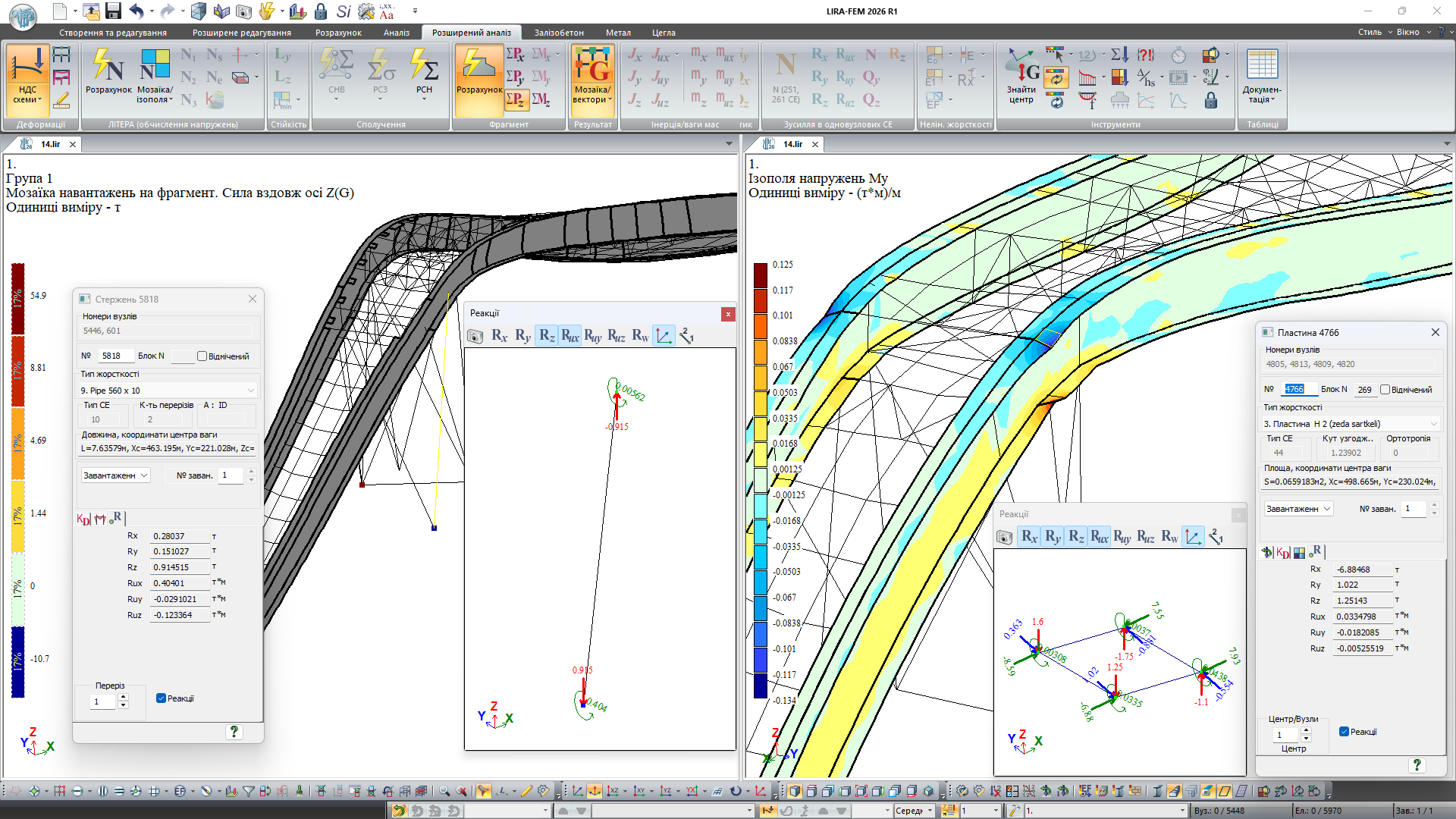

Реалізовано функціонал для задання даних та визначення навантаження (вузлові реакції) для декількох груп вузлів та елементів одночасно. Новий інструмент значно спростить процес аналізу та документування, дозволяючи, наприклад, отримувати реакції на кінцях конструктивних елементів у місцях їх спирання на інші елементи, враховуючи різні комбінації елементів з яких збирається навантаження.

Для задач нестаціонарної теплопровідності реалізовано можливість визначення теплового потоку у вузлах розрахункової схеми. Результати можуть бути візуалізовані у вигляді мозаїк та графіків зміни теплового потоку в часі для різних груп вузлів та елементів.

Для двовузлових та одновузлових СЕ нелінійних пружних в'язів з урахуванням розвантаження з початковою жорсткістю (СЕ 295, 296) розроблено опцію побудови графіків "сила-переміщення", "момент-поворот" на основі результатів розрахунку. Ці графіки дозволяють наочно відобразити поведінки нелінійних опор/нелінійних шарнірів відповідно до історії навантаження, що значно покращує розуміння та аналіз роботи конструкції.

• Реалізовано нові режими мозаїк:

  • Група мозаїк для контролю та документування заданих абсолютно жорстких тіл: мозаїки кількості екземплярів АЖТ, що включають вузол (всі ведені вузли АЖТ повинні мати значення на шкалі мозаїк 1, ведучі вузли АЖТ можуть мати значення 1, 2 або більше); мозаїки кількості вузлів усіх АЖТ, що включають вузол; мозаїка типів АЖТ.
  • Група мозаїк для контролю прикладених на схему навантажень: мозаїка кількості однакових навантажень, прикладених на окремий вузол та/або елемент; мозаїка кількостей навантажень, прикладених на окремий вузол та/або елемент (навантаження штамп враховується як одне навантаження); мозаїка навантажень з урахуванням накладення заданих навантажень-штампів (рівномірно-розподілених по площі) на пластини.

• Група мозаїк відсоткового відношення площі армування підібраної/заданої поздовжньої арматури вздовж осі Х, Y та ХY (сумарної) до площі перерізу пластини.

• Група мозаїк для відображення та документування результатів розрахунку армування стержневих елементів з типом армування “Пластична стіна” для норм СП РК EN 1998-1:2004/2012: мозаїка добутку коефіцієнтів ефективності обмеження ядра та об'ємного армування поперечними хомутами; мозаїка відносних (нормалізованих) поздовжніх зусиль; мозаїка довжини граничної (крайової) зони.
• Група мозаїк максимальних і мінімальних товщин металевих профілів.

• Мозаїки значень модулів пружності з урахуванням призначених коефіцієнтів до модулів пружності E(E1)*kE, E2*kE , E3*kE.

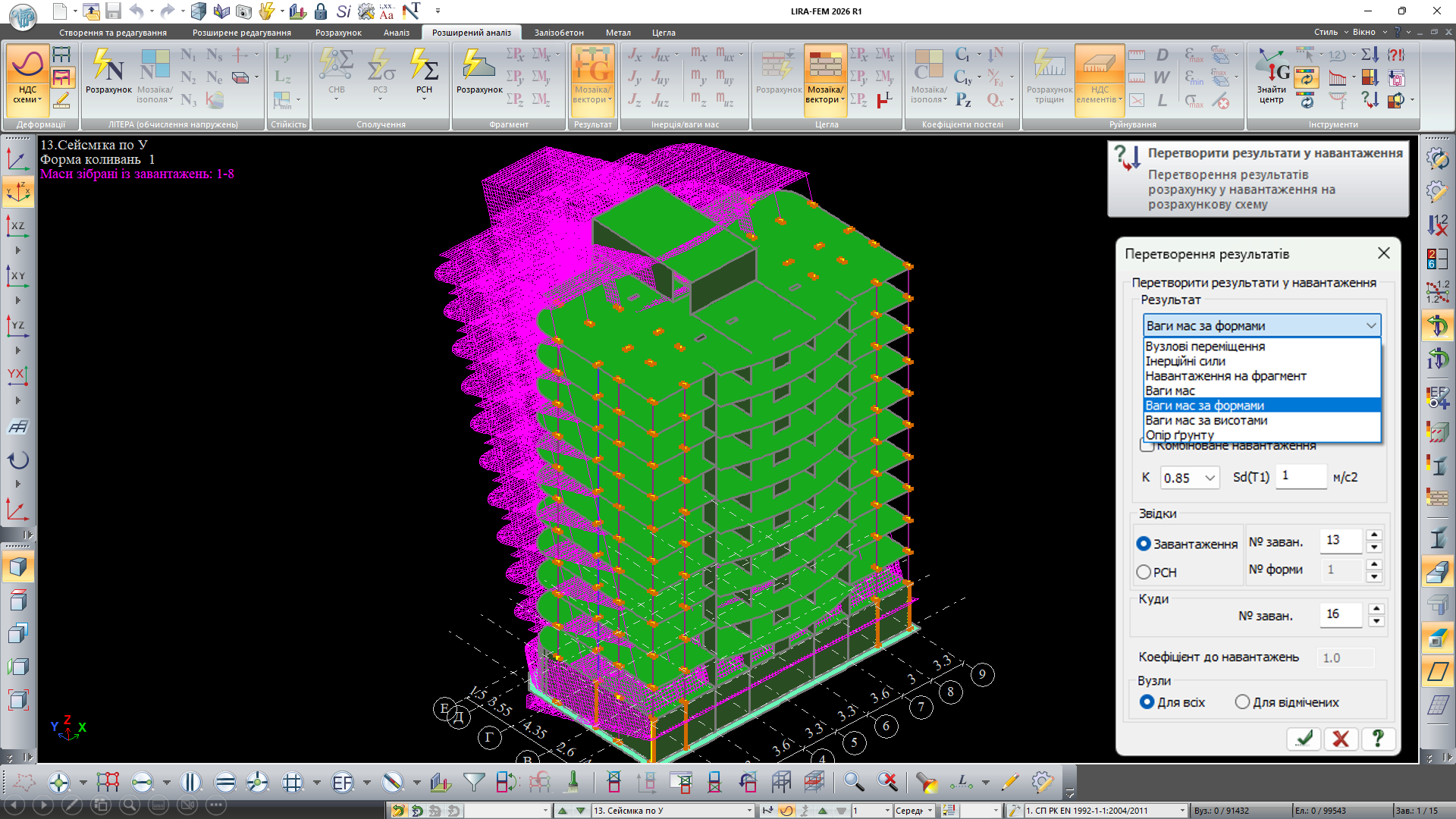

• Мозаїка груп перерозподілу мас.
• Мозаїка граничного розрахункового опору ґрунту на стиск уздовж осі Y1.
• Мозаїка граничного розрахункового опору ґрунту на стиск уздовж осі Z1.
• Мозаїка типу роботи пружної основи.
• Мозаїка/епюри згинально-крутильних моментів Tw.
• Мозаїка пластин з визначенням зусиль та напруженьу вузлах.
• Мозаїка елементів, для яких буде розраховуватися стан перерізів.

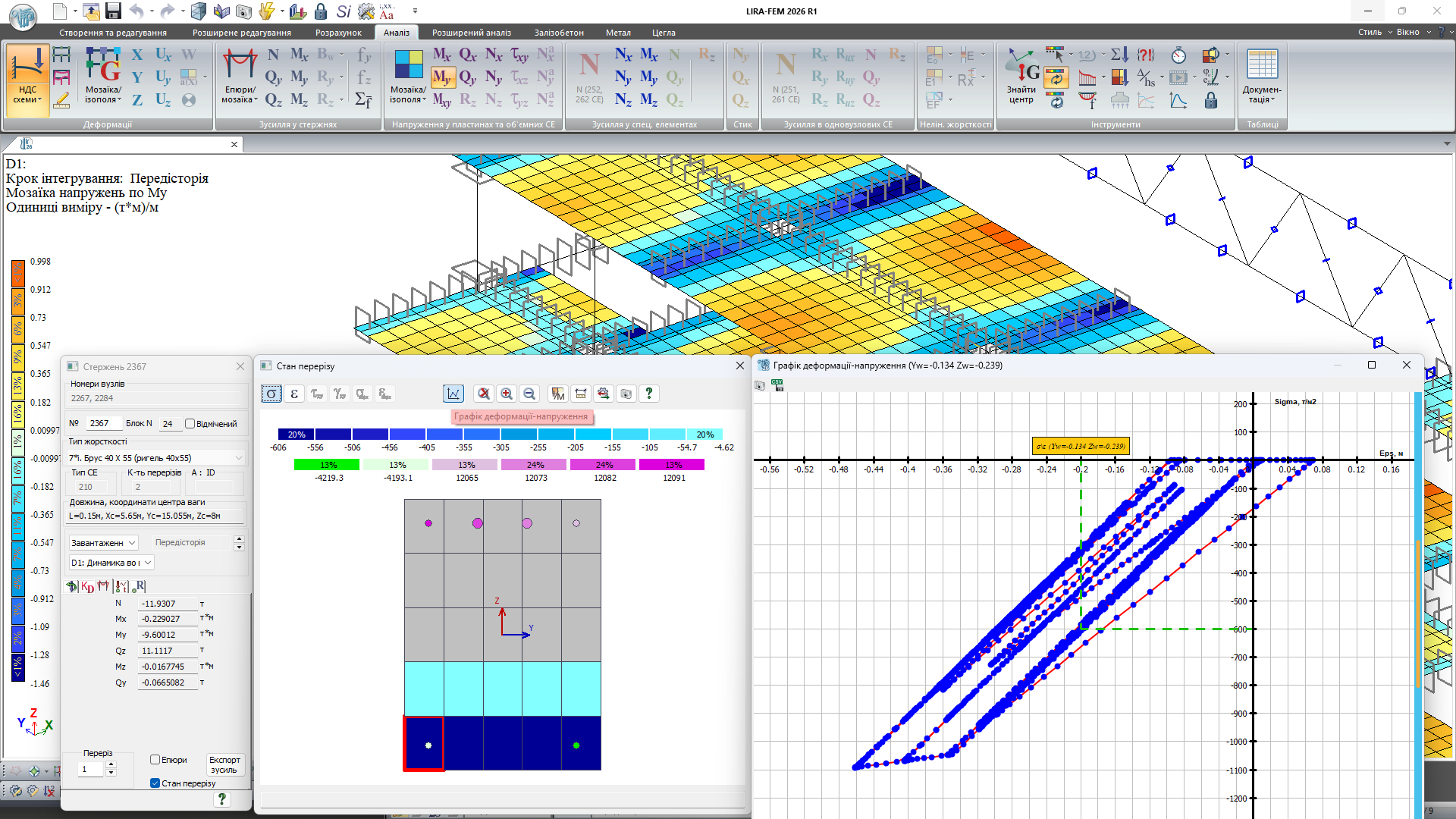

• Доданий інструмент для вибору ітераційних фізично нелінійних елементів, у яких при розрахунку потрібно обчислювати стан перерізів. У меню Динаміка в часі додано вибір, на яких кроках інтегрування будуть представлені результати розрахунку стану перерізів (мозаїки нормальних напружень, мозаїки відносних деформацій)  в основному і армуючому матеріалі для вказаної пластини або стержня; мозаїка дотичних напружень, відносних зсувних деформацій, максимальних напружень, максимальних відносних деформацій в основному матеріалі для вказаної пластини).

• Для задач динаміки в часі реалізовано побудову графіків зміни бімоменту Bw (даний момент буде обчислюватися тільки для типу КЕ-7 у задачах з ознакою схеми 6) та згинально-крутильного моменту Tw.

• У вікні перегляду розрахунку по методу Pushover Analysis (монотонне нарощування горизонтального сейсмічного навантаження з контролем горизонтального переміщення) додана можливість побудови нормативного графіка пружний спектр.
