• Система Експертиза залізобетонних конструкцій тепер інтегрована в LIRA-FEM. Це дозволяє виконувати альтернативну перевірку армованих залізобетонних елементів безпосередньо в розрахунковому середовищі LIRA-FEM.

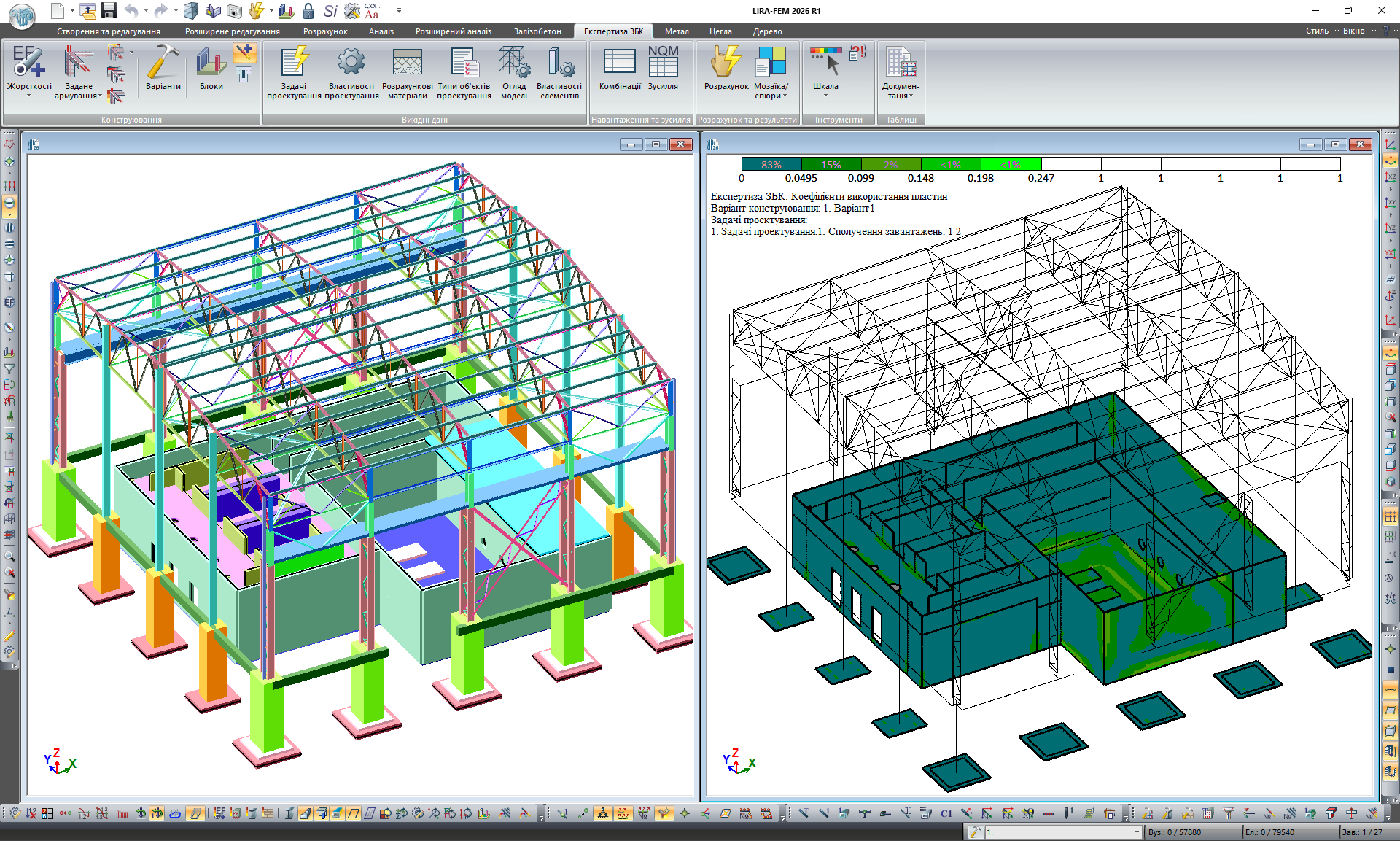

  Інструмент забезпечує повний цикл роботи з даними експертизи: створення вихідних даних, призначення їх на скінченні елементи, запуск перевірок і зручний перегляд результатів розрахунку. Для користувача передбачено спеціалізовані команди, мозаїки контролю вихідних даних, перегляд внутрішніх зусиль, відображення результатів перевірок і трасування коефіцієнтів використання.

  Система підтримує роботу із задачами проєктування, наборами властивостей, розрахунковими матеріалами, типами об’єктів проєктування та варіантами конструювання. Це дозволяє використовувати звичну для інженера логіку роботи з розрахунковою моделлю та одночасно розширює можливості перевірки залізобетонних конструкцій.

  Функція трасування розрахунку дозволяє детально аналізувати кожен етап обчислень, забезпечуючи високу прозорість і достовірність результатів.

• Додано нові параметричні форми профілів для моделювання бетону стержневих елементів: таври симетричні та несиметричні полицею вгору і вниз, двотавр, швелер, короб, кругла труба, кутник. Додано підтримку нових форм профілів у наявних перевірках за міцністю нормального перерізу та тріщиностійкістю.

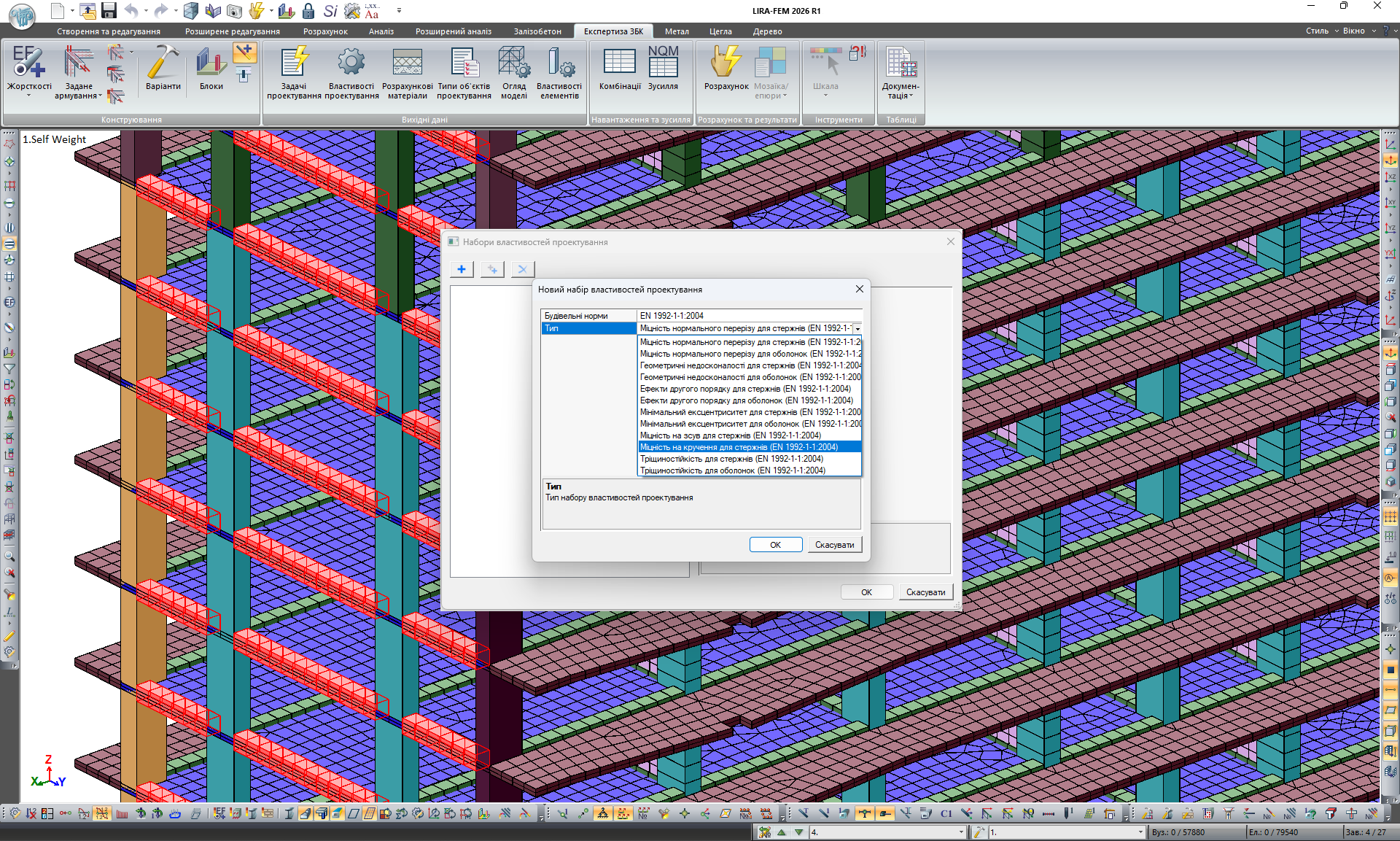

• Додано нові види перевірок для стержневих елементів: на дію поперечної сили та на дію крутного моменту за EN 1992-1-1:2004+A1:2014, ДБН В.2.6-98:2009.

  Нові перевірки враховують фактичне розташування стержнів поперечної арматури, дозволяючи аналізувати внесок окремих стержнів у несну здатність конструкції — це, зокрема, дозволяє моделювати роботу нерегулярного або локально пошкодженого армування.

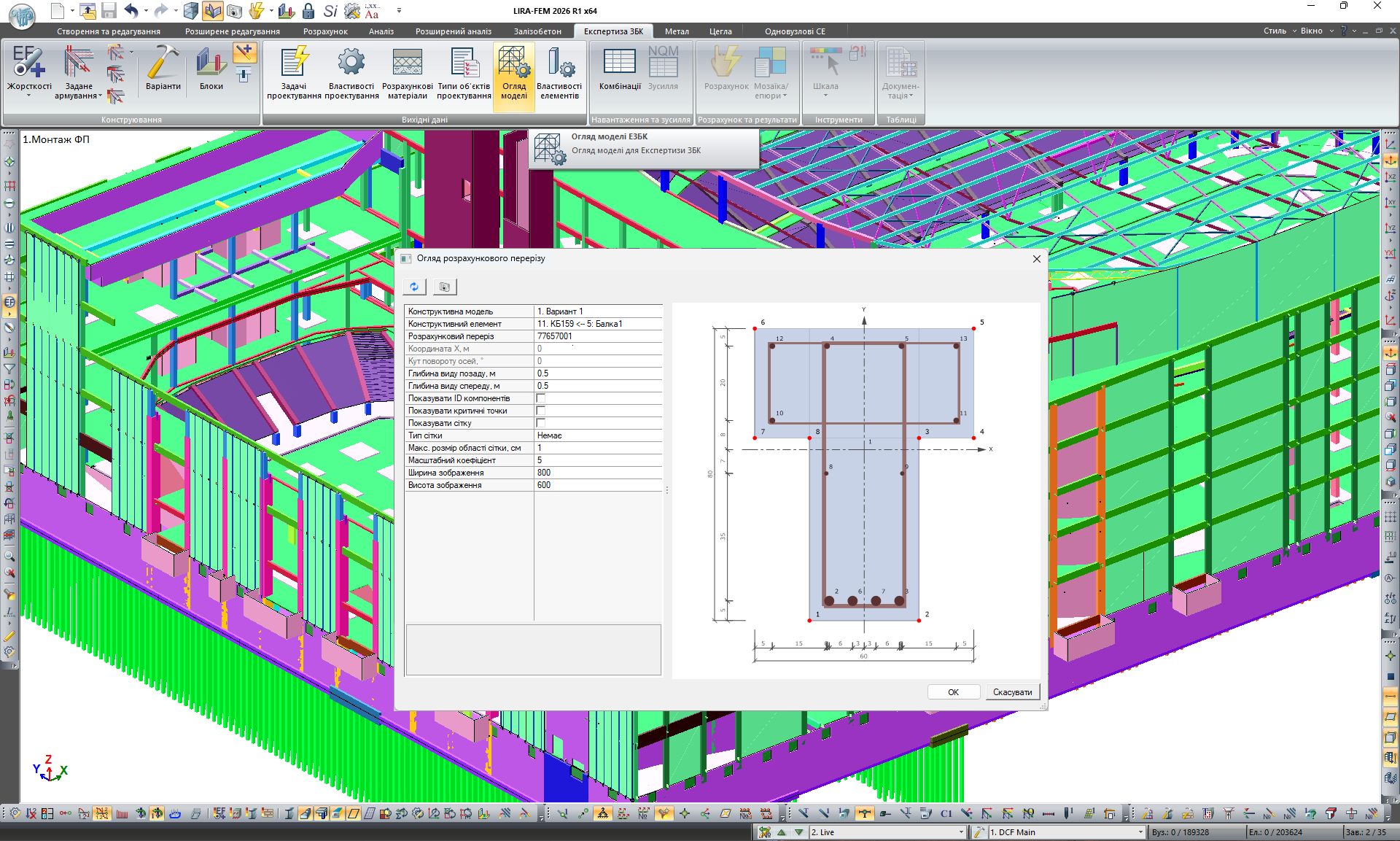

• Удосконалено користувацький інтерфейс для задання вихідних даних. Додано новий діалог Огляд розрахункових перерізів, що дозволяє відобразити склад вибраного поперечного перерізу конструкції.

• Для норм ДБН В.2.6-98:2009 та EN 1992-1-1:2004/A1:2014 реалізовано перевірку елементів стін і плит за міцністю нормальних перерізів та тріщиностійкості.

Експертиза залізобетонних конструкцій – це нова система LIRA-FEM, призначена для виконання перевірок залізобетонних конструкцій за міцністю, експлуатаційною придатністю та конструктивними вимогами. Система пропонує додаткову, паралельну до існуючих у LIRA-FEM і LIRA-CAD, технологію аналізу залізобетонних конструкцій, орієнтуючись на потреби широкого кола користувачів: проектувальників, експертів, дослідників.

Мета цієї системи – надати набір перевірок за різними нормами, де можна гнучко налаштовувати як нюанси розрахункових алгоритмів, так і вихідні дані, а за обраними результатами отримувати більш докладну інформацію, в т. ч. трасування розрахунку. У першій версії системи на аналіз подаватимуться конструктивні елементи з довільною конфігурацією армування, а в перспективі - і довільного перерізу та/або з наявністю посилення. Алгоритми розрахунку при цьому гранично узагальнені, щоб захопити більш загальні, не описані в нормах, розрахункові ситуації. А там, де узагальнення неможливе, користувач отримає інформацію про те, чому змодельоване конструктивне рішення не вписується в область допустимих ситуацій за тією чи іншою нормативною перевіркою.

Довільна конфігурація армування передбачає не тільки можливості гнучкого розташування їх у просторі, а й задання користувачем різних розрахункових характеристик окремих арматурних стержнів або їх груп. Це дозволить вирішувати задачі розрахунку конструктивних елементів із дефектами, корозією арматури, посиленням при реконструкції, використанням композитної арматури тощо

Користувачеві доступні можливості тонкого налаштування процесу розрахунку:

• вибір переліку та послідовності конкретних перевірок, а також налаштування процедур перевірки, врахування необов'язкових пунктів норм;
• вибір переліку елементів, що перевіряються, і набору діючих комбінацій зусиль для кожної перевірки;
• перепризначення параметрів конструкції та коефіцієнтів, що беруть участь у розрахунку, власними значеннями для управління процесом розрахунку.

Необхідна прозорість розрахункових процедур для користувача забезпечується докладними роз'ясненнями про методики і передумови, що використовуються в розрахунках, інтегрованими в користувацький інтерфейс і довідкову систему.

Для більш детального аналізу результатів певної перевірки на певну комбінацію навантажень використовується трасування розрахунку. Вона дозволяє по дереву проміжних розрахункових величин простежити процес їх отримання від вихідних даних із відображенням використовуваних у коді програми розрахункових формул.

У сучасних браузерах файл інтерактивний: натискання на рядок з розрахунковою величиною розкриває її вміст – формулу та перелік вихідних розрахункових величин. І так аж до величини, яка цікавить користувача.

У першому релізі 2025 R1 будуть реалізовані перевірки міцності стрижневого конструктивного елемента прямокутної та круглої форми перерізу по першій та другій групі граничних станів згідно з ДБН В.2.6-98:2009 та EN 1992-1-1:2004/А1:2014, а саме:

• перевірка нормальних перерізів на дію поздовжньої сили та згинальних моментів із використанням нелінійної деформаційної моделі;
• перевірка тріщиностійкості нормальних перерізів.

У наступних релізах планується доповнити перевірками на інші компоненти внутрішніх зусиль, перевірками методом граничних зусиль, а також перевірками площинних залізобетонних елементів.
