• У розрахунок і виведення результатів додано наступні крутильні характеристики поперечного перерізу: секторіальний момент опору Ww, см⁴; полярний момент інерції Ip, см⁴; полярний момент опору Wp, см³; полярний радіус інерції Rp, мм.

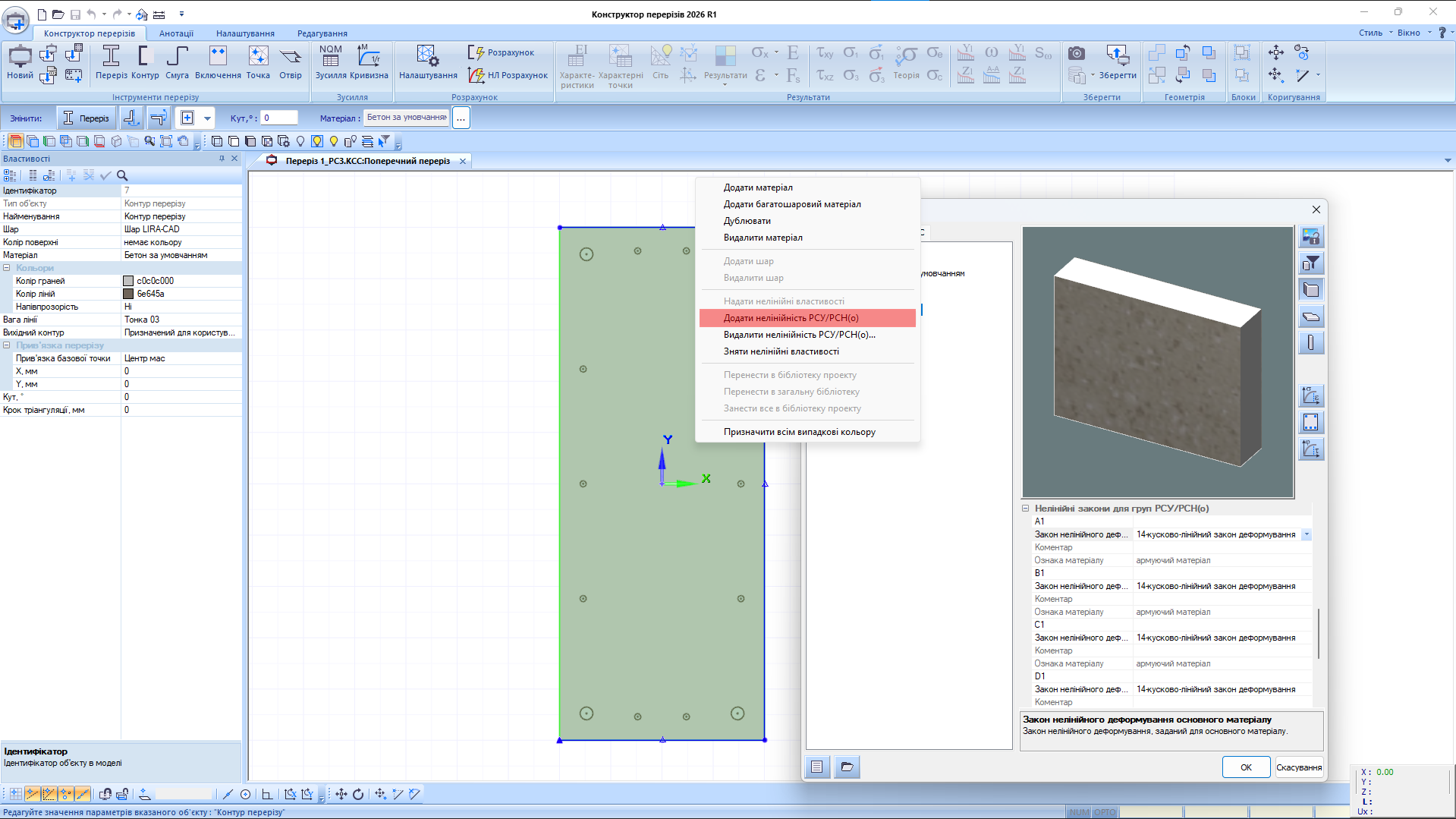

• Тепер у межах розрахунку перерізу можна використовувати різні діаграми роботи матеріалів залежно від розрахункової ситуації зусиль.

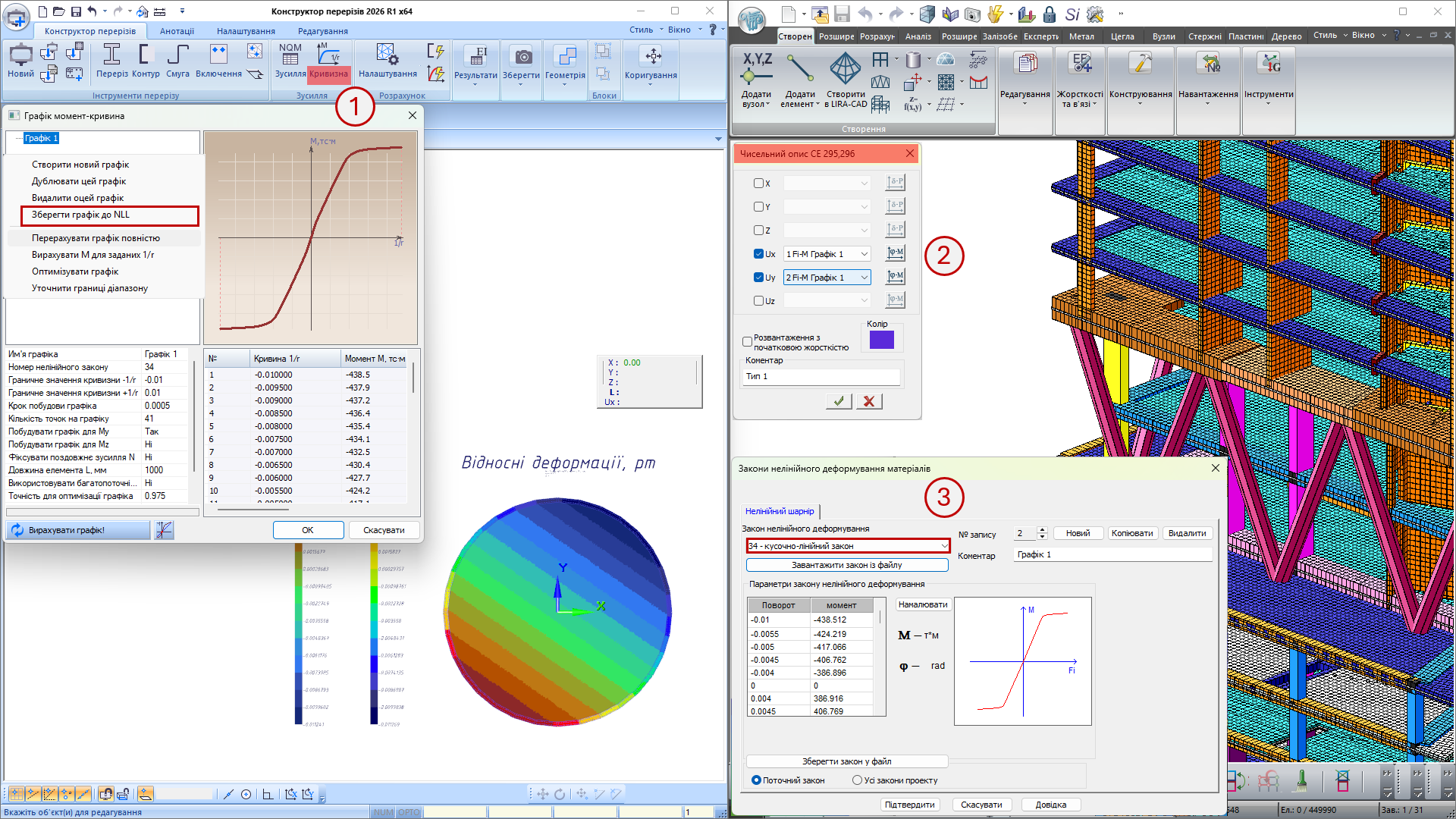

• Реалізовано можливість визначення графіка «момент–кривизна» для поперечних перерізів з урахуванням фізичної нелінійності матеріалів (діаграми «напруження–деформація»).

  При відповідності отриманої залежності вимогам 34-го кусочно-лінійного закону деформування крива може бути експортована у файл формату *.nll.

  Експортовані дані використовуються для задання діаграми «момент–кут повороту» Mi–φi для одно- та двовузлових скінченних елементів 295 і 296, що моделюють нелінійні шарніри.

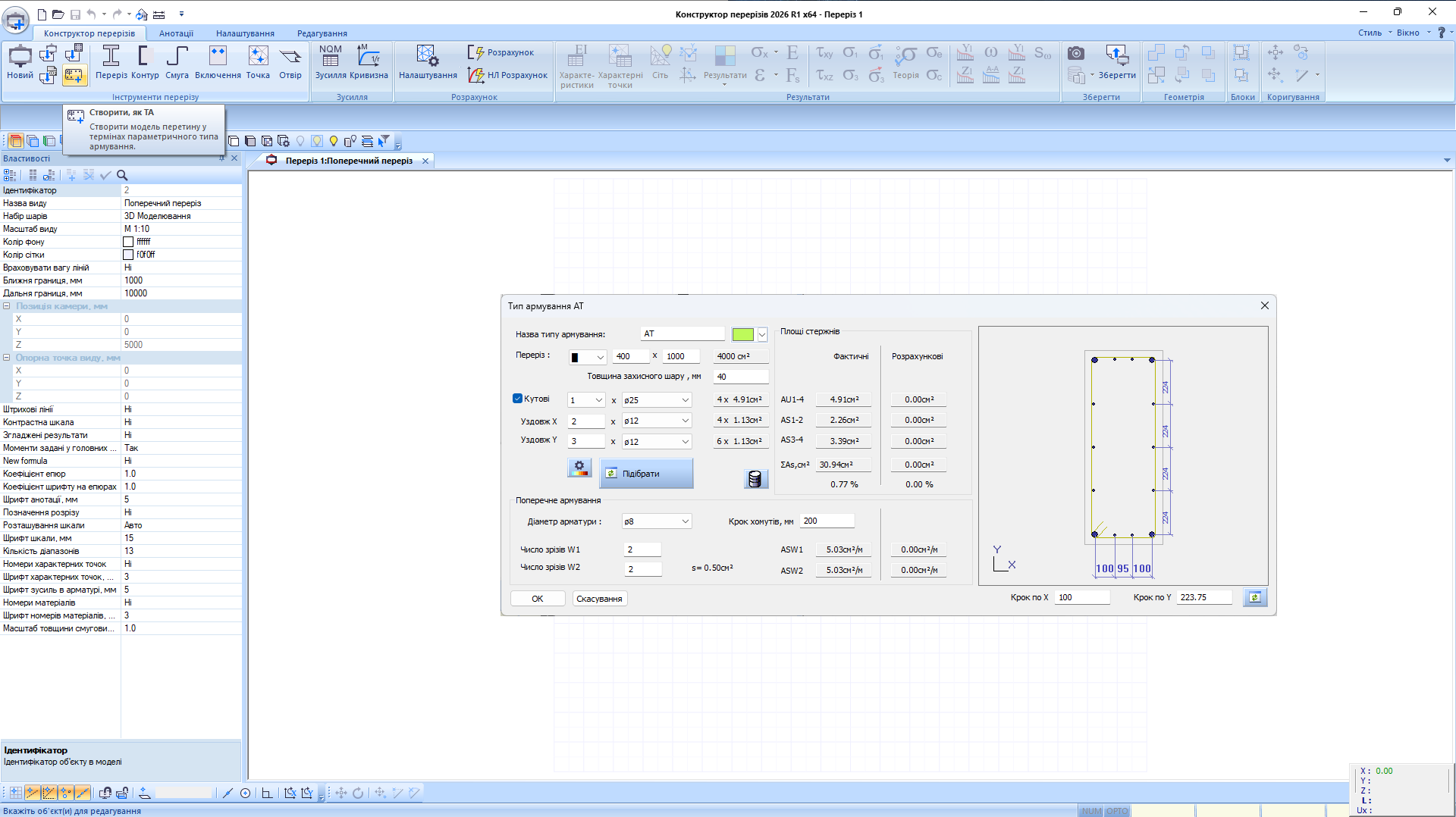

• Реалізовано створення нових перерізів за допомогою інструмента параметричного керування типом армування (ТА). Також доступне створення на основі раніше сформованих моделей армування, які були додані у проєкті.

• Інструмент Смуга, який можна використовувати для моделювання армувальних елементів у перерізі (профілів, обойм), тепер відображається з урахуванням заданої товщини.

• Додано нові мозаїки для виведення нелінійних розрахунків:

  • відносні деформації стержнів (точкових арматурних включень);
  • напруження у точкових арматурних включеннях.
• Прискорено побудову ізополів результатів розрахунку та відображення сітки тріангуляції поперечного перерізу.

• Додано можливість призначення матеріалам лінійних теплотехнічних характеристик з їх подальшим експортом в задачі з 15-ою ознакою схеми.

• У таблицю характеристик додано розрахунок секторіального моменту опору перерізу.

Додана можливість експорту файлів з конструктора перерізів у 15-ту ознаку схеми LIRA-FEM. Дана можливість дозволяє швидко створювати розрахункові моделі задач теплопровідності. При експорті всім елементам призначаються відповідні типи скінченних елементів та жорсткості, по зовнішньому контуру перерізу передаються елементи конвективного теплообміну для моделювання граничних умов та зовнішнього впливу.

При імпорті геометрії з *.dxf, тепер дуги та відрізки, які мають у *.dxf кінці, що збігаються, потрапляють в один контур.

• Оптимізовано алгоритм обчислення геометричних характеристик, габарити перерізів яких становлять десятки метрів, наприклад при розрахунку центрів жорсткості фундаментів.

• Поліпшено функцію згладжування результатів, отриманих на грубій сітці тріангуляцій.

• Додано можливість експорту з "Конструктора перерізів універсального" у "ВІЗОР-САПР" довільного поперечного перерізу з матеріалами, що мають нелінійні властивості (такими як закони нелінійного деформування основного та армуючого матеріалів, закони повзучості). Нелінійний довільний переріз можна зберегти в окремий файл і використовувати у  "ВІЗОР-САПР" як окремий тип жорсткості. Після виконання фізично нелінійного розрахунку стержневих скінченних елементів, для яких призначено нестандартний нелінійний переріз, реалізована можливість передачі обчислених зусиль з "ВІЗОР-САПР" до "Конструктора перерізу універсального".

Важливо! При підключенні таких перерізів необхідно, щоб для них були обчислені жорсткості на зсув і кручення.

• Додано можливість імпорту поперечного перерізу на підставі даних вогнестійкості елементів з "ВІЗОР-САПР" до "Конструктора перерізів", з урахуванням зміни законів нелінійного деформування основного та армувального матеріалів при високотемпературному впливі вогню згідно з нормами ДСТУ-Н Б EN 1992-1-2:2012.

• При виведенні на креслення таблиці результатів у характерних точках перерізу надано можливість вибору листа креслення, на який слід помістити таблицю. Також можна вибрати розмір шрифту та опцію наявності заголовка.

• Процедура обчислення головних осей у "Конструкторі перерізів універсальному" тепер узгоджена з головними осями у "ВІЗОР-САПР" та МКЕ-процесорі. Таким чином, вісь Y1 тепер завжди відповідає осі з великим моментом інерції.

• Для напружень, що обчислюються від дії бімомента, змінено знак на протилежний.
