Реалізовано створення таких навантажень:

• Імпульсне навантаження у вузлах та по лінії. Для навантаження задається завантаження, величина інтенсивності, напрямок її впливу, форма імпульсу, тривалість впливу, період повторення впливу і кількість повторень впливу. У навантаженні передбачено механізм автоприв'язки її до конструктивного об'єкту будівлі.
• Гармонічне навантаження у вузлах і по лінії. Для навантаження задається завантаження, величина інтенсивності, напрямок її впливу, закон дії навантаження, амплітуда впливу, зсув фази. У навантаженні передбачено механізм автоприв'язки її до конструктивного об'єкту будівлі. Для коректного розрахунку на динамічний вплив «Гармонійний (24)» був сформований повний набір необхідних характеристик, включаючи коефіцієнт непружного опору матеріалу, вимушену частоту зовнішнього впливу, а також врахування частот, що передують заданій.

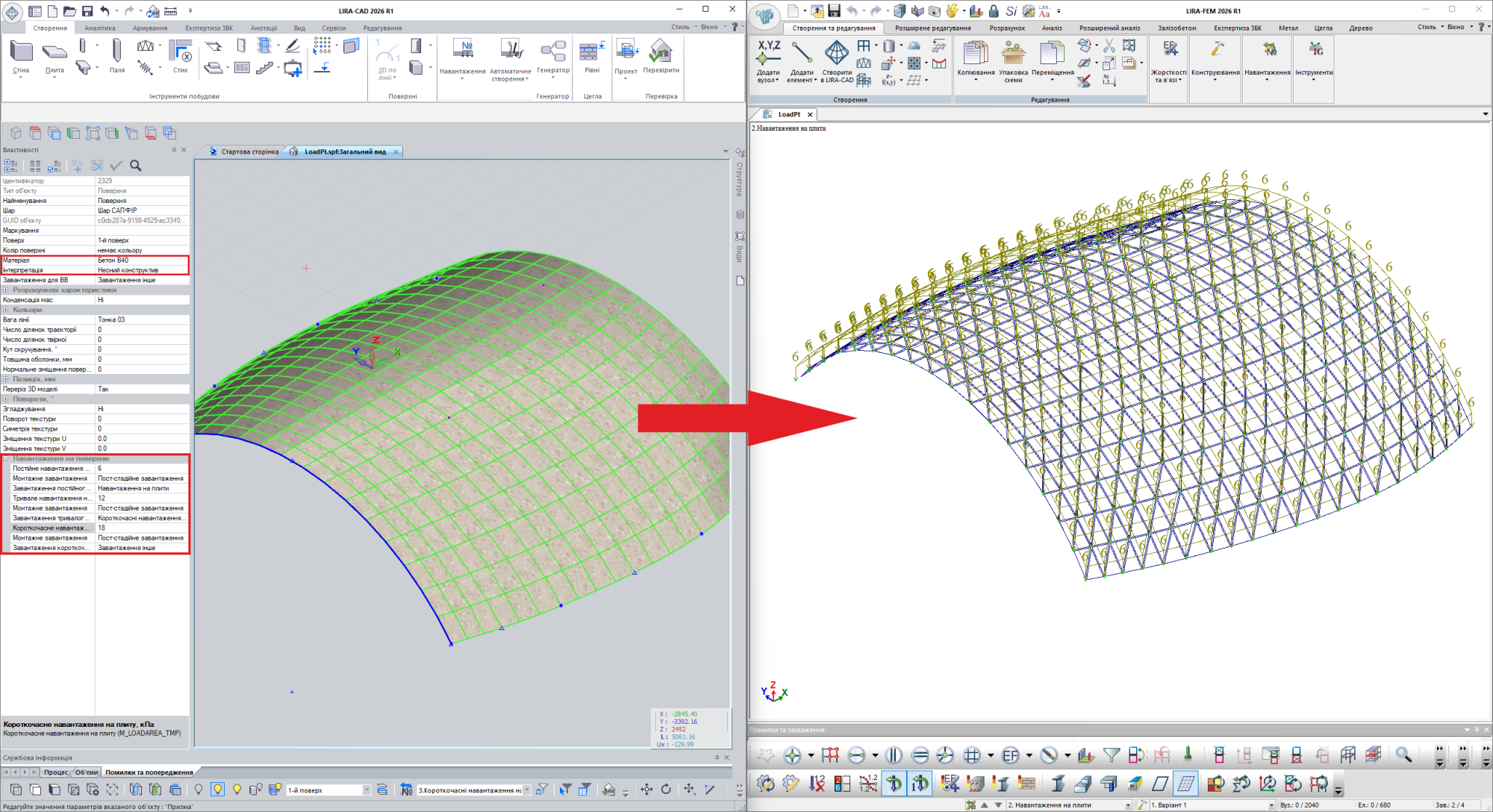

З'явилися опції для навантаження, які дозволяють створити навантаження нових видів: пірамідальне навантаження (властивість інструменту Штамп навантаження) та навантаження від ваги покриття на поверхні об'єкту (властивість інструменту Спецнавантаження).

Реалізовано можливість виконати копіювання навантажень із завантаження до завантаження, у тому числі з коефіцієнтом масштабування. А також можливість виконати копіювання завантаження разом із навантаженнями. У діалогове вікно Редактор завантажень додано опції, які дозволяють відобразити навантаження по площі в кольорах відповідно до їх інтенсивності для одного або кількох вибраних завантажень. Також додана опція, що дозволяє повернути навантаження до кольорів завантажень.

Додано управління навантаженнями (призначення, зняття навантажень та виділення елементів, на які це навантаження прикладено) зі структури проекту. Таке управління відноситься до навантажень виду Спецнавантаження, Тиск ґрунту і Ожеледне навантаження.

Ожеледне навантаження

Істотно доопрацьовано інструмент збору ожеледного навантаження, а саме:

• Додані нормативні документи: ДБН В.1.2 - 2006, НП до СП РК EN 1993-3-1:2006/2011, СНиП 2.01.07-85;
• Доданий збір ожеледиці на елемент Канат з урахуванням нормативних вимог;
• Додано можливість збирання ожеледиці на конструкції вище 100 метрів з урахуванням нормативних вимог;
• Додано можливість формування ожеледного вітру з урахуванням нормативних вимог.

Вітрове навантаження на покрівлю

На додаток до автоматичного збору вітрового навантаження на плоскі, односхилі та двосхилі покрівлі, реалізований збір вітрового навантаження на склепінні покриття відповідно до ДБН В.1.2 - 2006 і EN 1991-1-4.

Нод Вибух

Розроблено нод Вибух, що дозволяє автоматизувати всі процеси, пов'язані з визначенням інтенсивності вибухового навантаження та його прикладанням до відповідних елементів конструкції, враховуючи при цьому різні параметри вибуху (маса заряду, вибір положення вибуху (у повітрі чи на поверхні), налаштування кроку для апроксимації функції розподілу надлишкового тиску, вибір номеру завантаження тощо). Розрахунок значень надлишкового тиску на елементи конструкцій виконується відповідно до міжнародних стандартів (UFC 3-340-02: Structures to Resist the Effects of Accidental Explosions). Навантаження може прикладатись як статично, так і динамічно. В останньому випадку програма автоматично формує графіки тимчасового впливу імпульсу.

Примітка

У поточній версії нода не враховуються аеродинамічні коефіцієнти при розрахунку інтенсивності навантаження.

Спеціальне навантаження

Елемент типу Спецнавантаження призначений для моделювання тисків рідин та газів на стінки резервуарів, а також інших навантажень, розподілених за площею пластинчастих або за довжиною стрижневих елементів. Цей інструмент дозволяє гнучко та точно враховувати зовнішні впливи на конструкцію, забезпечуючи реалістичне моделювання.

Застосування та особливості:

• Застосування до елементів моделі:


  Для того, щоб призначити спецнавантаження на певні елементи або групи елементів, необхідно вибрати об'єкт Спецнавантаження та відповідні елементи моделі.

• Багаторівневе розміщення:


  Спецнавантаження додається на рівень поточного активного проекту, що дозволяє застосовувати її до елементів конструкції, розташованих на різних поверхах моделі. Це спрощує роботу із навантаженнями у складних проектах, де елементи розподілені на кількох рівнях.

• Формування елементарних навантажень:


  При створенні розрахункової моделі кожне Спецнавантаження перетворюється на набір елементарних навантажень, параметри та спосіб прикладання яких визначаються налаштуваннями об'єкту Спецнавантаження.

• Візуальний контроль в аналітичному вигляді:


  В аналітичному поданні моделі доступний попередній візуальний контроль розподілених навантажень, що дозволяє інженеру перевірити коректність їх застосування перед розрахунком.

Використання Спецнавантажень в LIRA-CAD дає можливість ефективно враховувати складні впливи на конструкцію, забезпечуючи високу точність моделювання та розрахунків.

Навантаження від простору

В інструменті Простори, при активованій опції Інтерпретація та обраній позиції Навантаження, з'явилася можливість прикладати навантаження до наступних об'єктів: похилих плит, плит зі змінною товщиною та сходів.

Крім того, в новій версії для даного елемента додано додатковий набір контрольних точок, що відображаються у верхній частині простору. Це значно спрощує та прискорює процес коригування контуру простору.

Автоматизація прив'язки навантаження до елементу

У новій версії програми впроваджено функцію Прив'язка навантаження, що дозволяє автоматично пов'язувати навантаження із конструктивним елементом. Перед розміщенням навантаження в моделі користувач може активувати команду Прив'язати після чого вибирається елемент конструкції, до якого буде прикріплене навантаження. Після вибору виконується побудова навантаження, прив'язаного до заданого об'єкту.

Приклад застосування:

При проектуванні металевого каркасу, де прогони спираються на головні балки, вагу покриття можна задати у вигляді лінійного навантаження вздовж прогонів. Якщо змінюється крок прогонів, прив'язане навантаження автоматично оновить своє положення, відповідаючи новим розташуванням елементів.

Переваги:

• Точність та надійність: Навантаження завжди прив'язане до відповідного конструктивного елементу.
• Автоматичне оновлення: При зміні розташування елементів навантаження адаптується самостійно, без необхідності його ручного коригування.
• Спрощення процесу моделювання: Функція знижує ймовірність помилок та гарантує коректну побудову моделі.

Ця функція підвищує зручність та точність проектування, автоматизуючи роботу з навантаженнями та мінімізуючи ризик помилок при змінах у конструкції.

Діалог завантаження

У діалог додано розширений функціонал, який дозволяє:

• формувати дані для підзадач, збору мас та розрахунку на стійкість;
• виконувати ряд операцій через контекстне меню, включаючи:
  • налаштування динамічних навантажень (збір мас);
  • фарбування навантажень по кольорах завантажень;
  • фарбування навантажень в залежності від їх інтенсивності;
  • налаштування параметрів завантажень;
  • копіювання навантажень з одного завантаження до іншого.

• Додано модуль сейсмічного впливу - (63) TBEC-2018 (Туреччина).
• Реалізовано створення навантаження від заданого переміщення. Для навантаження задається завантаження і величина зміщення (м) за вибраним напрямком, кут повороту (рад) навколо вказаної осі, або ж величина депланації в рад/м. Під час розміщення навантаження від заданого переміщення в моделі - воно автоматично прив'язується до об'єкта на якому розміщено. Проконтролювати з яким об'єктом пов'язане навантаження або ж видалити зв'язок можна в діалоговому вікні “Управління зв'язками об'єкта”. Передбачена можливість виконати примусову прив'язку навантаження до вибраного об'єкта за допомогою команди “Приєднати об'єкт”. При створенні розрахункової моделі у місці розміщення навантаження від заданого переміщення створюється вузол і таке навантаження передається у ВІЗОР-САПР як задане зміщення у вузлі. За допомогою команди "Задане переміщення по лінії" можна створити навантаження вздовж лінії. У розрахунковій моделі таке "лінійне" навантаження розіб'ється на кілька вузлових навантажень заданого зміщення з кроком тріангуляції об'єкта, до якого вона прив'язана, або кроком дискретизації (якщо такий був заданий у властивостях навантаження).
• Доданий інструмент задання рівномірних та нерівномірних температурних навантажень на стержні та пластини.

• Для динамічних розрахунків додана можливість задання ваги маси у вузлі та ваги маси по лінії.
• Функціональність інструменту для збору навантажень покращена шляхом додавання опції, яка враховує нерозрізність посередника при розподілі навантажень на стержні через нього.
• Для об'єктів типу "Сніговий мішок" додана можливість розділяти модель снігу на сегменти та з'єднувати окремі сегменти воєдино
• Для більш зручної взаємодії з лінійними та площинними рівномірно-розподіленими навантаженнями було розроблено новий підхід до їх застосування у розрахунковій моделі скінченних елементів. Впроваджена опція "По всьому скінченному елементу" для рівномірно-розподілених навантажень, що дозволяє передавати навантаження не як окремі зосереджені сили, а як рівномірно розподілене по всій поверхні кожного скінченного елемента. Важливо підкреслити, що для використання цієї опції необхідно прив'язати навантаження до певного конструктивного елемента. Ця можливість доступна як для навантаження-штампу, так і для лінійного навантаження. В рамках цього процесу було розроблено два варіанти трансформації навантаження, що застосовується до кожного скінченного елементу:
  • лінія контуру навантаження визначає область тріангуляції. У цьому випадку навантаження подається у вигляді рівномірно розподіленого навантаження в зоні, що покривається штампом навантаження;
  • лінія контуру навантаження не впливає на тріангуляцію. У цьому варіанті навантаження трансформується в рівномірно розподілене навантаження на тих пластинах, центри ваги яких потрапляють в область навантаження.

• Для стін, які інтерпретуються як навантаження, було розроблено два варіанти трансформації цього навантаження:

  • перший варіант (класичний метод) обчислює вагу стіни з урахуванням вирахування отворів і створює рівномірно-розподілене лінійне навантаження, яке розташовується вздовж лінії, по якій будується перегородка;
  • другий варіант (новий метод) передбачає умовний поділ стіни на сегменти з отворами та без них. Потім для кожного сегмента створюється своє рівномірно-розподілене лінійне навантаження, відповідне даному сегменту.

• Були зроблені суттєві покращення в інструменті "Простір":
  • якщо для приміщення, що розглядається як навантаження, вказано враховувати підлогу, та використовується багатошаровий матеріал покриття, то інтенсивність цього навантаження буде автоматично розрахована з урахуванням товщини та об'ємної ваги кожного шару покриття підлоги;
  • якщо приміщення займає кілька поверхів і воно інтерпретується як навантаження у властивостях, то інтенсивність цього навантаження буде застосована до всіх плит, через які воно проходить своїм об'ємом.
• Удосконалена перевірка моделі. При створенні розрахункової моделі додано перевірку навантажень на пошук скінченних елементів, до яких вона може бути додана. Якщо скінченні елементи не будуть знайдені та частина навантаження пропаде, видається відповідне попередження. Це дозволяє ще на етапі створення розрахункової моделі відкоригувати розташування навантажень, щоб згодом при передачі моделі у ВІЗОР-САПР уникнути їх втрати. У властивості проекту додано параметр, що налаштовується, який дозволяє проігнорувати невеликий % втрати навантаження і не видавати попередження при перевірці моделі.
