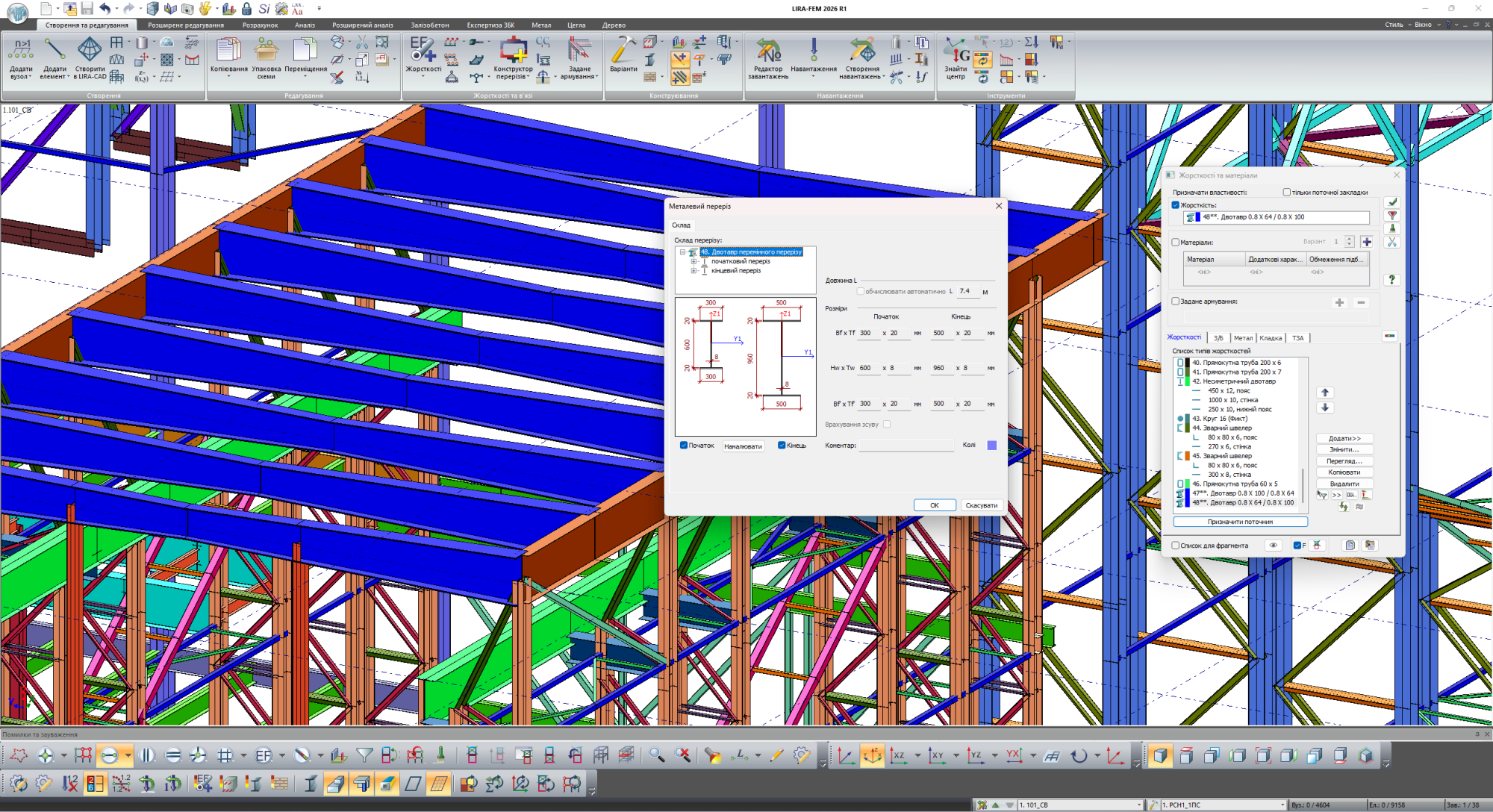

• Розширено нормативну базу перевірки та підбору стержня змінного перерізу.

  У режимі конструювання програми LIRA-FEM додано розрахунок змінного перерізу: як балки, колони, фермового елемента або універсального стержня — згідно з нормами ДБН В.2.6-198:2014, а також EN 1993-1-1:2005/AC:2009.

  Сам переріз може бути симетричним або несиметричним шляхом варіювання геометричних характеристик полиць або стінки за лінійним законом.

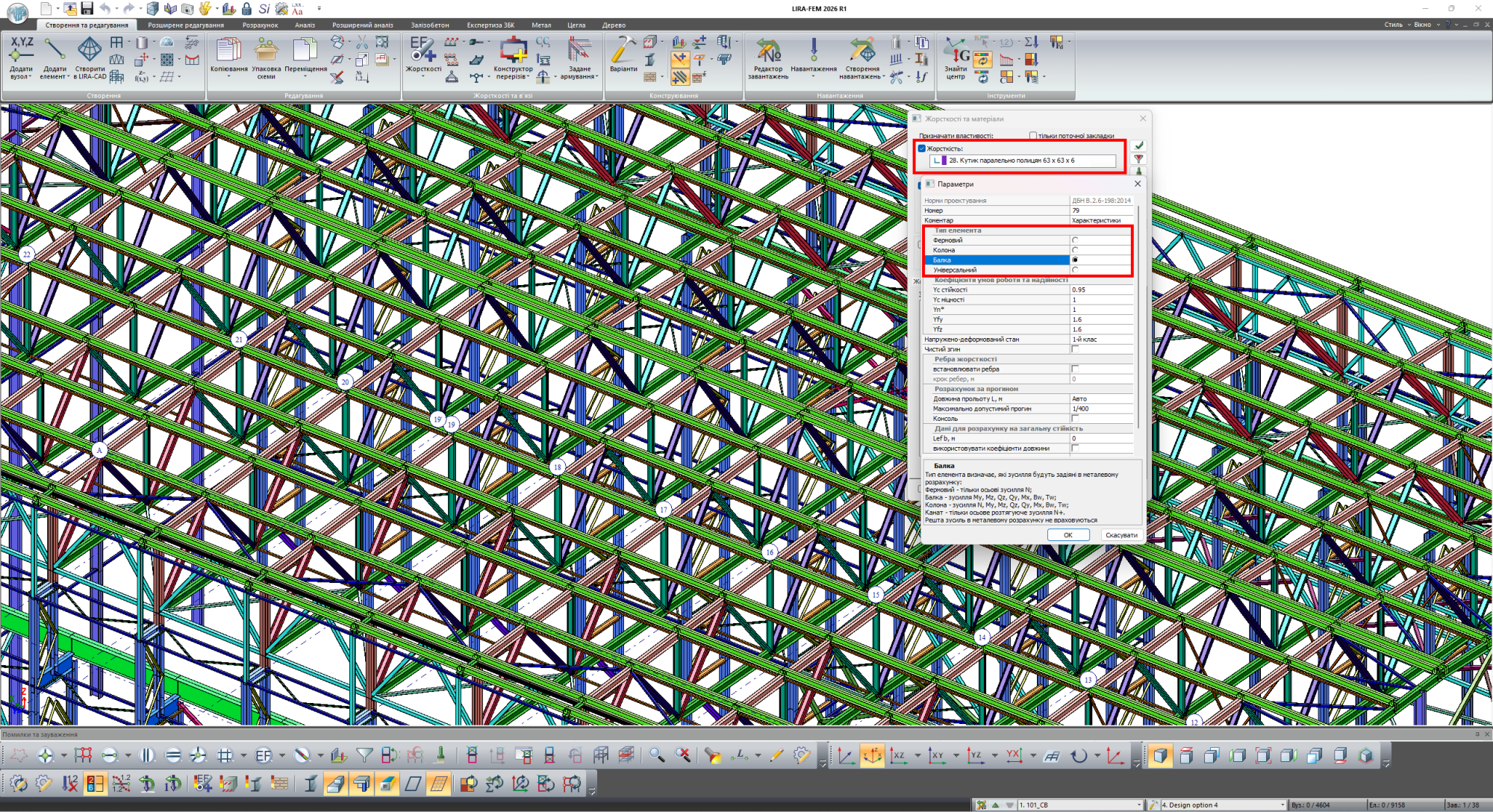

• Реалізовано розрахунок кутика у паралельних полицям осях або відносно головних осей, зокрема додано розрахунок хрестових перерізів, що складаються із симетричних або несиметричних кутиків у головних осях або осях, паралельних полицям, як балки, колони або універсального стержня.

  Перевірка та підбір кутникових перерізів виконуються з урахуванням особливостей їхньої роботи при різних силових характеристиках згідно з нормативними документами ДБН В.2.6-198:2014 і «Посібником з проєктування сталевих конструкцій (до СНиП II-23-81*)».

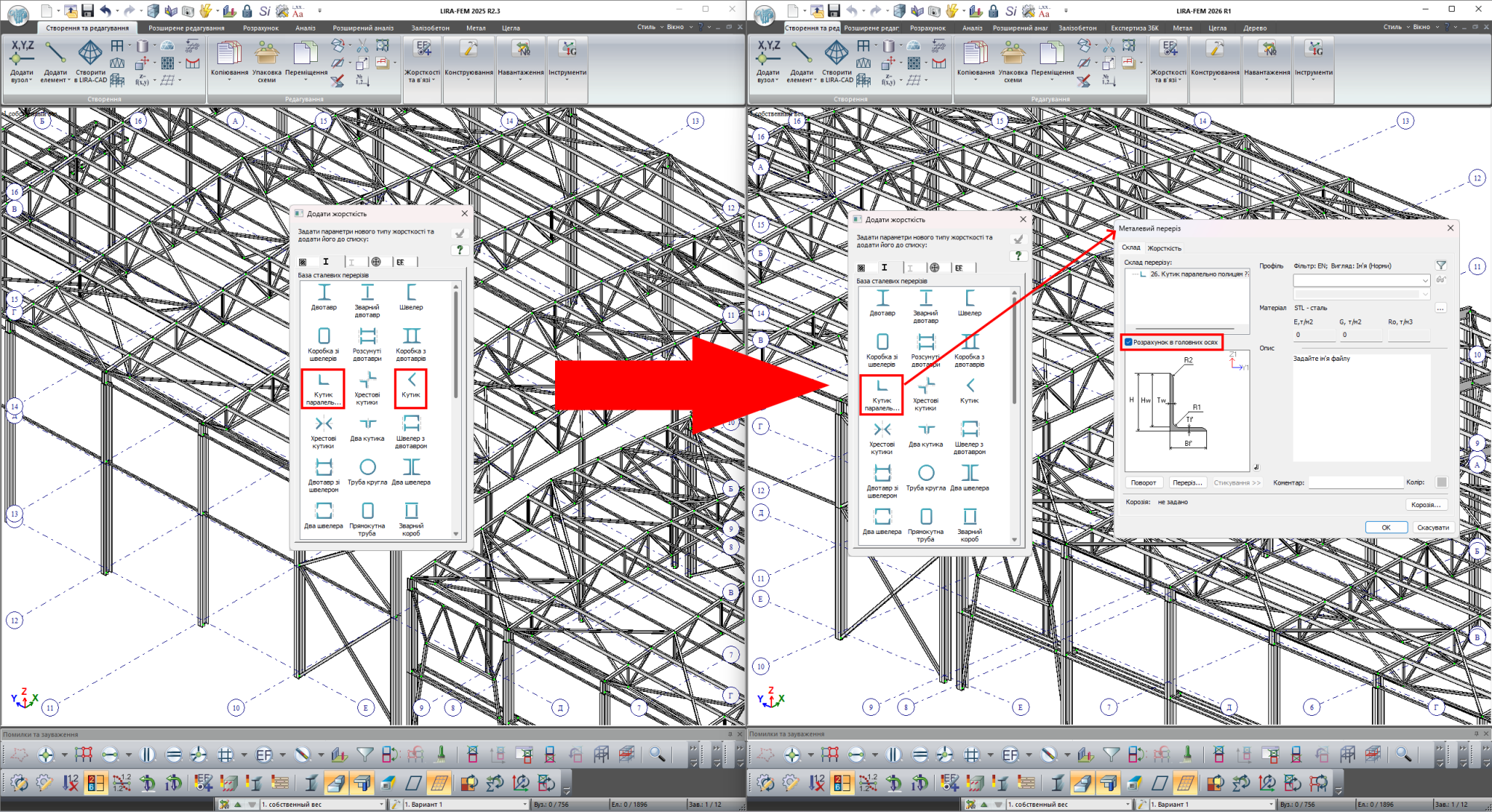

• Для стержневих скінченних елементів із поперечними перерізами типу одиночний кутик L та хрестові кутики ┐└, полиці яких розташовані у розрахунковій схемі паралельно глобальним осям, додано можливість розрахунку у головних осях.

  Така можливість реалізована як додатковий прапорець при виборі типу перерізу Кутик паралельно полицям.

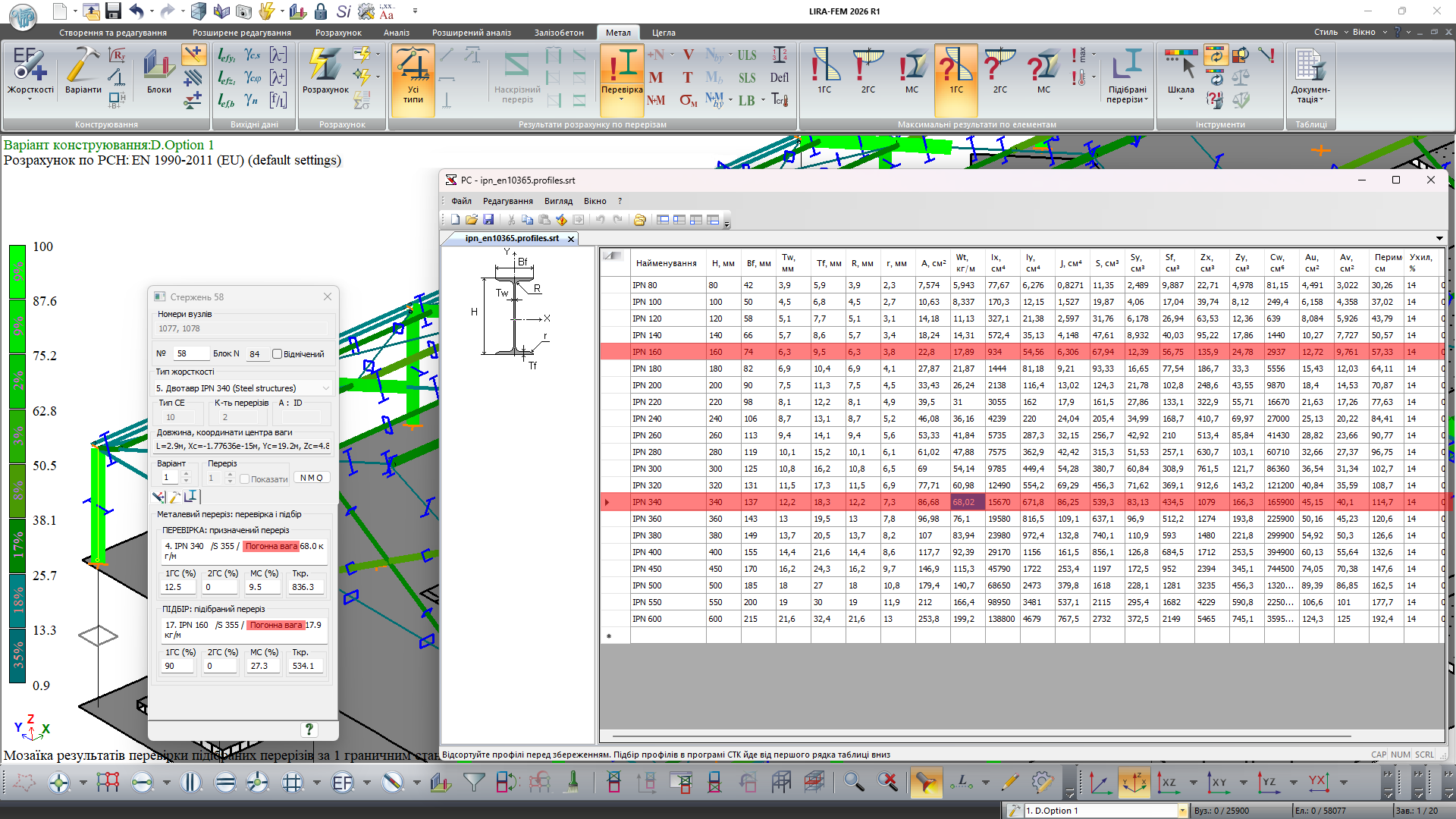

• Для оперативної оцінки призначеного металевого перерізу додано інформацію про погонну вагу металевого профілю, який перевіряється, та підібраного профілю.

• Додано нові сортаменти:

  • Україна: кутики (ДСТУ EN 10056-1:2006), профільні та круглі труби (ДСТУ EN 10219-2:2009), розширено steel tables для швелерів і двотаврів (EN 10365:2022);
  • Індія: профільні труби (IS 4923-1997), круглі труби (IS 3601-2006), двотаври (IS 808:1989, IS 12778:2004), швелери, таври та кутики (IS 808:1989);
  • Китай: двотаври (GB/T 11263-2017), швелери (GB/T 706-2016), С-профілі (JG/T 380-2012), кутики (GB/T 706-2016, JG/T 380-2012), круглі труби, таври (GB/T 11263-2010), профільні труби (GB/T 6728-2017), Z-профілі (GB 50018-2002).

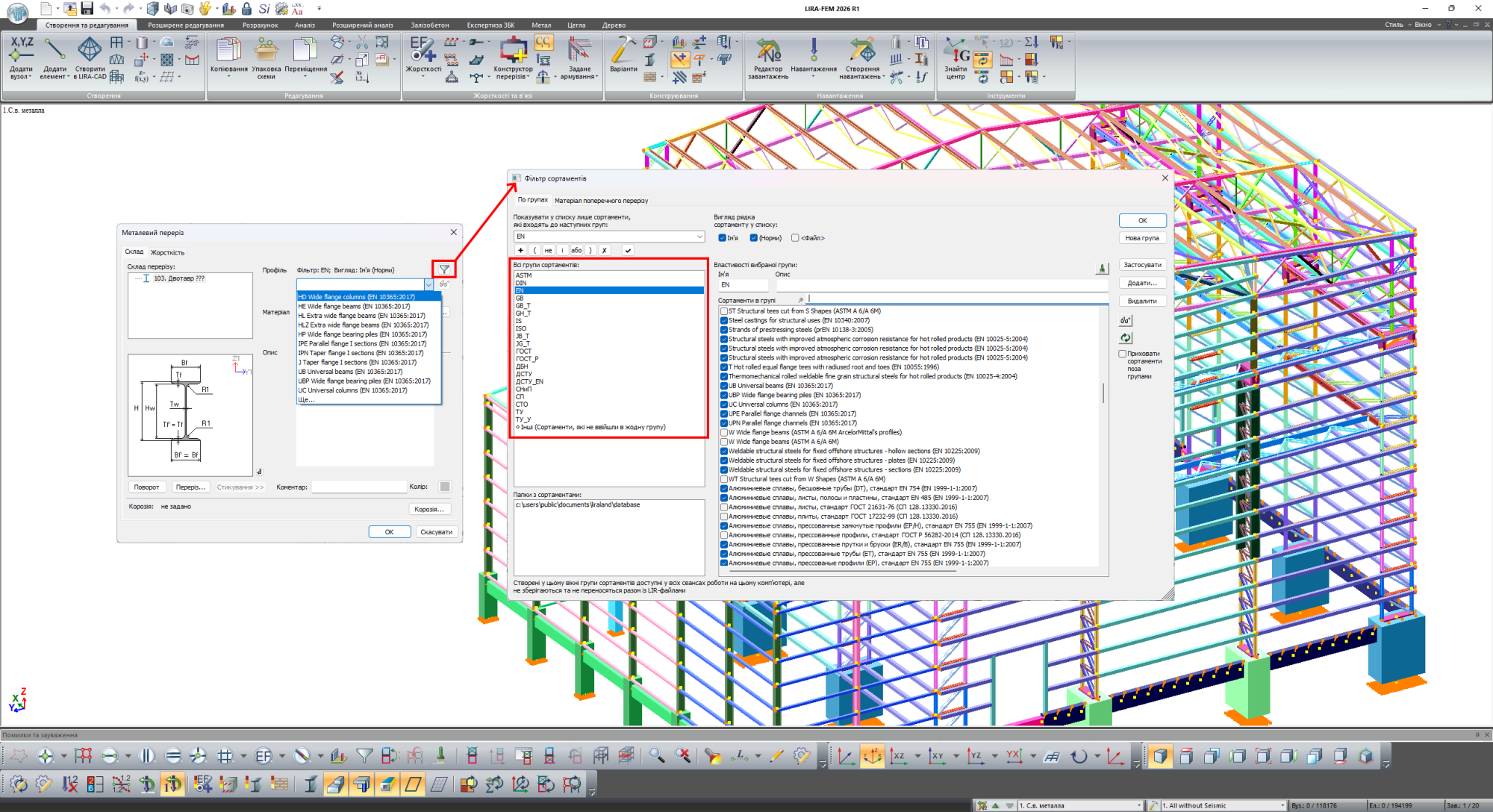

• У редакторі сортаментів реалізовано зручні фільтри з групуванням за стандартами EN, ДСТУ, ISO, ГОСТ та іншими. Це допомагає швидше орієнтуватися у бібліотеках профілів / сталей та підбирати потрібні сортаменти з урахуванням регіону проєктування.

• У локальному розрахунку СТК додано можливість сортування за стовпцями у таблицях Розрахункові зусилля та Прогини елемента.

• Для контролю вихідних даних та результатів розрахунку сталевих перерізів згідно з нормами ДБН В.2.6-198:2014 реалізовано мозаїки класів перерізів. Розширено таблиці вихідних даних та результатів розрахунку.
• Додано фільтр сортаментів за сформованими групами. Після його застосування у списках призначення параметрів металевих перерізів або в переліку сортаментів системи Редагований сортамент будуть відображатися тільки сортаменти з вибраних груп.

Реалізовано розширений підхід у перевірці та підборі ребер жорсткості для сталевих елементів, а також врахування наявності локальних напружень від зосереджених навантажень по EN 1993-1-1:2005/AC:2009. Додано перевірку стійкості ребра (одностороннього та двостороннього) як стержня для двотаврових та коробчастих перерізів.

У новій версії реалізовано опціональний спосіб класифікації сталевих перерізів, виходячи з умов знаходження значень меж для класифікації (за місцевою стійкістю), наведених у таблиці 5.2 EN 1993-1-1:2005/AC:2009 (тип розподілу ψ та α). При цьому зусилля Ned можуть бути обмежені та/або Ned, Med рівномірно і пропорційно збільшені до досягнення fyd.

У трасувальному звіті додано посилання на нормативні документи, що використовуються під час розрахунку. А також збільшена поінформованість про причини негативного результату при розрахунку в системі конструювання на основі мозаїки помилок EN 1993-1-1:2005/AC:2009.

Реалізовано розрахунок балки з урахуванням заданих розкріплень, що дозволяє автоматично розбивати конструктивний елемент на піделементи при розрахунку на загальну стійкість.

Для типу елементу Фермовий додано задання розрахункової довжини та врахування стійкості на кручення.

Знято обмеження на підбір сталевих перерізів у разі використання типу уніфікації Єдиний переріз.

Розроблено інструмент, який дозволяє виконувати діагностику помилок, що виникають при доборі та перевірці металевих перерізів. Цей інструмент допомагає виявляти та усувати недоліки, що значно прискорює процес проектування.

Для норм EN 1993-1-1:2005/AC:2009 реалізована можливість виконувати перевірку/підбір С-профілів з товщиною прокату не менше 4мм.

До діалогу запуску на розрахунок металевих елементів додано групу радіо-кнопок Всі елементи, Відмічені елементи та Фрагментовані елементи, що дозволяє вибирати елементи для поточного розрахунку з урахуванням їх виділення і фрагментації.

• При відкритті задач, збережених у 2022 версії, автоматично перемикається опція Вибирати для розрахунку мінімальний коефіцієнт Ω з усіх елементів розрахункової схеми з ознакою дисипативної зони.

• Реалізовано трасування перевірки та підбору (суцільних гарячекатаних) сталевих перерізів відповідно до норм Eurocode 3: Design of Steel Structures - Part 1-1 - General Rules and Rules for Buildings. May 2005. Incorporating Corrigenda February 2006 and March 2009" (далі EN 1993-1-1:2005/AC:2009) і "Єврокод 3: Проектування сталевих конструкцій - Частина 1-1: Загальні правила та правила для будівель. Травень 2005. Включаючи виправлення у лютому 2006 р. та березень 2009 р.", враховуючи національний додаток (далі СП РК EN 1993-1-1:2005/2011).

  Файл трасування розрахунку створюється у форматі HTML і відкривається в браузері web-сторінок.

• Для елементів, схильних до стисненого кручення, додано врахування дотичних напружень t,Ed, викликаних дією згинально-крутильного моменту Tw,Ed. Дана можливість підтримується в розрахунку для норм EN 1993-1-1:2005/AC:2009 та СП РК EN 1993-1-1:2005/2011.

  Нагадаємо, нормальні напруження w,Ed викликані бімоментом BEd (даний момент буде обчислюватися тільки для типу КЕ-7 у задачах з ознакою схеми 6) також враховуються в перевірці несучої здатності елементів.

• Для норм СП РК EN 1993-1-1:2005/2011 реалізовано перевірку та підбір двотаврового зварного перерізу не прив'язаного до сортаментів листового прокату. Дана можливість дозволяє виконати підбір максимально ефективного поперечного перерізу за критерієм найменшої матеріаломісткості.

• Для розрахунку сталевих конструкцій реалізовано можливість, яка дозволяє вибирати коефіцієнт Ω,min не з елементів, що примикають, а з усієї системи цілком, у тому числі, суперелементів. Налаштування для вибору сценарію знаходиться в діалозі "Параметри розрахунків при конструюванні". Нагадаємо, врахування сейсмічного впливу на конструктивну систему передбачено через механізм дисипації сейсмічної енергії в результаті пластичної гістерезисної поведінки конструктивних елементів. Сама ж методика розрахунку реалізована згідно з розділом 6 “СПЕЦІАЛЬНІ ПРАВИЛА ДЛЯ СТАЛЕВИХ БУДІВЕЛЬ”, “ПРОЕКТУВАННЯ СЕЙСМОСТІЙКИХ КОНСТРУКЦІЙ - Частина 1. Загальні правила, сейсмічні впливи та правила для будівель. Включаючи виправлення липень 2009 р." СП РК EN 1998-1:2004/2012.

• Поліпшено реакцію програми під час виконання перевірки та підбору металевих перерізів для великих моделей. Додано додаткові перевірки на зупинку розрахунку під час підбору. Елементи поділяються між логічними ядрами незалежно від їхньої кількості.

• Оновлено користувацький інтерфейс.
