Розрахунковий процесор
Нові можливості програмного комплексу для розрахунку та проектування будівельних конструкцій. У версії 2020: нові системи "Прогресуюче обвалення" і "Стержньові аналоги", API, завдання та коригування навантажень МКЕ-моделі засобами САПФІР, 6-й ступінь свободи для оболонок, конденсація мас, ітераційні КЕ стику, поліпшені інструменти тріангуляції, а також багато нових інструментів та інших солодощів!
- У новій версії ПК ЛІРА-САПР реалізовані високоточні (з вузлами на сторонах) лінійні скінченні елементи (пластинчасті та об'ємні), які дозволяють істотно підвищити точність рішення навіть при використанні грубих сіток.
- Реалізований шостий ступінь свободи (ступінь вільності) для КЕ оболонки - поворот навколо осі перпендикулярної площині пластини, який дозволяє поліпшити якість скінчено-елементної моделі при вирішенні деяких задач (моделювання ексцентриситетів мас, боротьба з геометричною змінністю схеми, та ін.) без обов'язкового використання спеціальних прийомів моделювання. Відповідне налаштування додане в параметри розрахунку.
- Для розв'язання завдань динаміки спектральним методом реалізований алгоритм конденсації мас, який дозволяє істотно скоротити час пошуку форм коливань. Даний підхід полягає в тому, що при пошуку форм коливань розглядаються тільки маси основної конструкції, а маси від гнучкої частини (власні коливання якої в даній задачі не цікавлять користувача) зосереджуються в її опорні вузли. Вузлам в які виконується конденсація мас можна призначати ексцентриситети для врахування ефектів крутіння.
Конденсація мас для розрахунку на динамічні впливи
Розширені налаштування управління розрахунком
- Реалізований альтернативний спосіб підсумовування складових при розрахунку на сейсмічні впливи. Даний алгоритм дозволяє врахувати близькість частот і врахувати рекомендації багатьох нормативних документів у галузі проектування сейсмостійкого будівництва, наприклад, формула (5.9) викладена в п. 5.11 СП 14.13330.2018.
- Реалізований новий модуль динаміки по спектрах НТП РК 08-01.1-2017 «Проектування сейсмостійких будівель і споруд», на які посилається НП до СП РК EN 1998-1:2004/2012 (R2).
- Реалізована можливість розрахунку «Динаміки в часі» після використання системи «Монтаж» або «Крокова нелінійність». Тобто можна врахувати НДС конструкцій, що передували динамічному впливу за рахунок формування історії навантаження/зведення.
Верифікаційний приклад для аналізу точності рішення при використанні високоточних КЕ

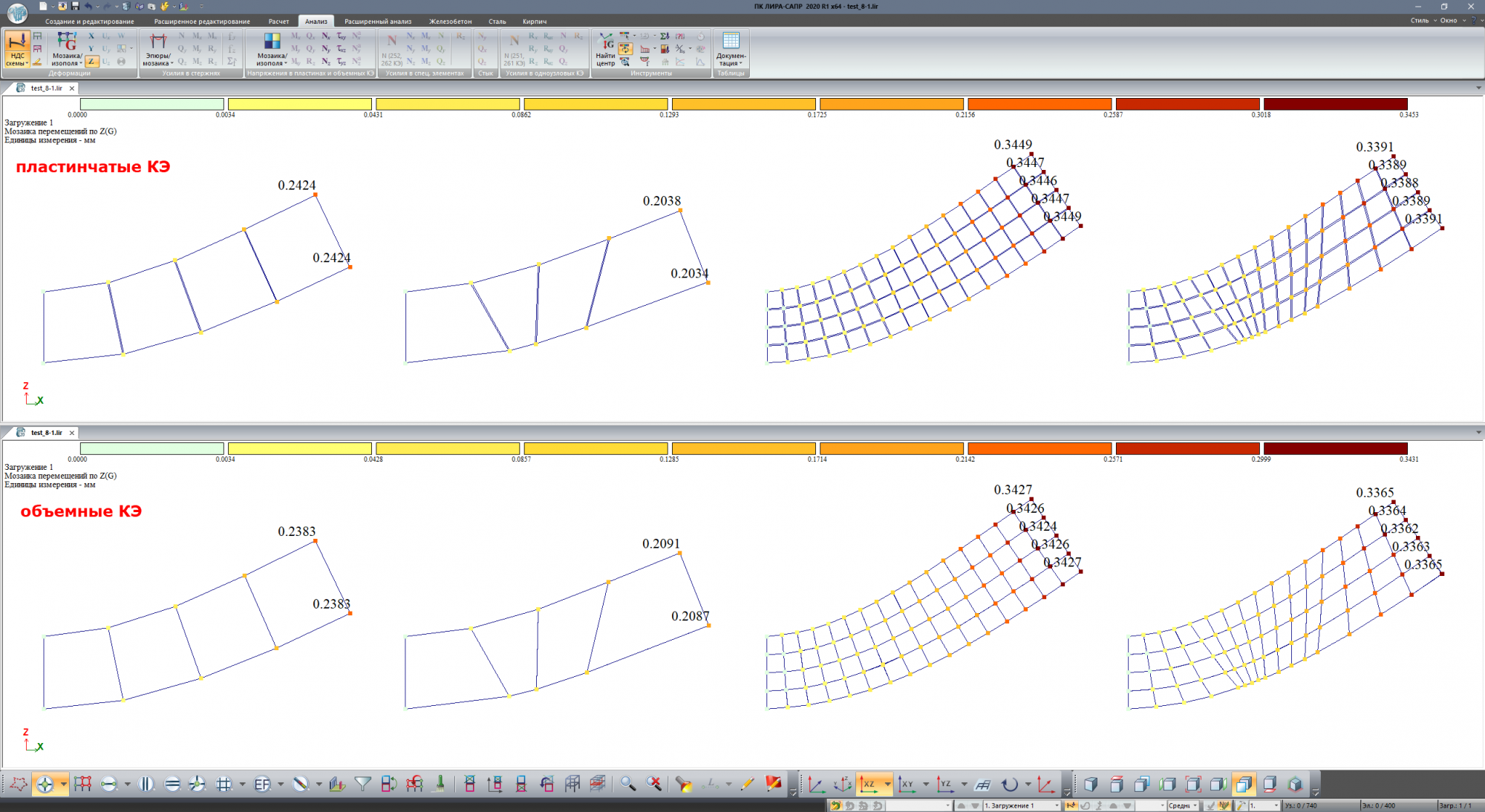

Верифікаційний приклад для аналізу точності рішення при використанні класичних КЕ
- Реалізований варіант ітераційної роботи КЕ стику, що дозволяє уникнути недоліків крокового методу розрахунку (наприклад, виключення при відриві, та включення назад при зміні напрямку навантаження) Див. презентацію "Розрахунок великопанельних будинків у ПК ЛІРА-САПР" (слайд 21)
- Для ітераційних і крокових КЕ платформного стику реалізовано коригування зсувної жорсткості залежно від вертикальної деформації.
- Для задач «Динаміки в часі» знято обмеження на прив'язку до фіксованих завантажень з номерами «2», «3» і «4». Порядок завантажень з динамічними навантаженнями, масами і демпфуючими силами може бути довільним.
- Реалізована можливість задавати відмову (локальне руйнування) елементів для задач «Динаміки в часі» (доступно при наявності нової системи «ПРОГРЕСУЮЧЕ ОБВАЛЕННЯ»).
Співставлення результатів розрахунку для високоточних і класичних КЕ
Патологічний тест з верифікаційного звіту ПК ЛІРА-САПР (том II)
- Розширено можливості процесору для розв'язування задач ітераційним методом. У розрахунках можна використовувати:
- «Метод 1» – класичний метод компенсуючих навантажень;
- «Метод 2» – модифікований метод компенсуючих навантажень, рекомендується використовувати в задачах конструктивної нелінійності;
- «Автоматичний вибір» – під час розрахунку виконується аналіз швидкості збіжності, та вибирається відповідний метод розв'язання.
