Створення та коригування моделі

• Додано нові види навантажень:
• Депланація в вузлах враховує порушення площинності поперечного перерізу стрижня, що важливо при розрахунку тонкостінних конструкцій.
• Бімомент у вузлах враховує момент, що виникає внаслідок дії сили, розподіленої вздовж висоти перерізу.
• Бімомент уздовж лінії застосовується для моделювання розподіленого бімоменту вздовж елемента конструкції.

• Додано модулі динаміки (22) Ударний вплив, (23) Імпульсний вплив і (50) Сейсмічний (AzDTN 2.3-1-2010, зі змінами від 01.01.2014).

• У діалогове вікно «Редактор навантажень» для вибраного навантаження додано параметр «Масштаб відображення навантажень», який дозволяє змінювати масштаб відображення зосереджених, лінійних навантажень і навантажень-штампів, забезпечуючи їх наочну візуалізацію.

• Додано налаштування розташування шкали результатів для візуалізації результатів розрахунку (в розрахунковій моделі LIRA-CAD), зокрема і для візуалізації результатів розрахунку Експертизи ЗБК.

• Реалізовано опцію для навантажень на сходові марші, яка дозволяє керувати тим, чи включати навантаження в додаткове навантаження при монтажі.

Балка

---

Балка може моделюватися як стержневий або пластинчастий елемент. У новій версії для балок змодельованих пластинами з'явилася можливість задавати розрахункове розташування пластини — вертикальне або горизонтальне. Після призначення балці аналітичного подання у вигляді пластини стає доступною функція Стержневий аналог.

У діалозі властивостей балки розширено параметри прив'язки елемента відносно лінії побудови, включаючи фізичне розташування поперечного перерізу та розташування аналітичного стержня. Ці параметри тепер також доступні в діалогах Фільтр по параметрах і Вибір по критеріях.

Оптимізовано роботу балки в режимі ручного редагування аналітичної моделі, включаючи можливість поділу балки на декілька фрагментів.

Перегородки

---

У властивості об'єкту додано параметри R пошуку і L пошуку. У деяких випадках, коли фізично перегородка спирається на плиту, в аналітичному поданні моделі перегородка відображається як лінійне навантаження, а плита як пластина. Якщо для плити включено властивість Вирівнювання аналітичної моделі – автоматично, це може призвести до зміщення сегментів аналітичної пластини плити до пластин стін або стержням балок. В результаті навантаження від перегородки може не бути прикладеним до плити.

Щоб уникнути цієї проблеми, додані параметри R пошуку і L пошуку забезпечують коректний розподіл навантаження в описаній ситуації, гарантуючи його прикладання до конструктивного об'єкту.

Палі

---

У новій версії програми для паль додано режим ручного редагування моделі. Цей режим дозволяє відв'язати аналітичний стержень палі від її фізичного об'єму та скоригувати положення аналітики палі для більш точного позиціонування. Завдяки цьому покращується якість формування сіті скінченних елементів для ростверку. Також було реалізовано функцію, що враховує вплив продавлювання фундаментної плити під впливом паль.

Осі

---

Раніше, якщо осі належали конкретному поверху і відображався тільки поточний поверх, видимість осей зникала, оскільки вони могли бути на прихованому поверсі. Тепер доступна функція, що дозволяє включити візуалізацію осей по всій будівлі, при цьому осі залишаються прив'язаними до свого поверху. Це особливо корисно при імпорті IFC, де на кожному поверсі можуть дублюватися одні й ті самі осі. У LIRA-CAD такі дублікати можна видалити, а завдяки новому налаштуванню осі будуть коректно відображатись на характерних видах.

Сходовий марш

---

При формуванні навантаження від власної ваги конструкцій тепер враховується і вага ступенів сходів. Це дозволяє більш точно моделювати навантаження від цих конструктивних елементів.

Проріз / Дверний та Віконний прорізи

---

Додана можливість копіювання та перенесення прорізів між проектами та будівлями. Для зручної роботи з прорізами реалізована візуалізація їх габаритів у 3D-моделі. Ці розміри також представлені як додаткові об'єкти, які дозволяють при натисканні виділити сам проріз. Налаштування даної опції доступне в діалозі керування видимістю об'єктів. Це нововведення особливо корисне при роботі з моделлю в режимі виду зверху.

Шахта

---

Основна задача роботи шахт — створення прорізів у плитах, які перетинаються з їхнім об'ємом. Шахти можуть бути побудовані як у фізичному поданні моделі, так і в аналітичному. В аналітичному режимі контур шахти може прив'язуватися до аналітичних пластин стін та плит, а також до аналітичних стержнів балок та колон. Цей функціонал дозволяє більш точно і швидко створювати необхідні прорізи відразу на кількох типових поверхах.

Однак часто в об'єм шахти потрапляють міжповерхові сходові майданчики. Щоб вони коректно відображалися в моделі та не вирізалися шахтою з плит, була додана спеціальна властивість, що дозволяє виключити вплив шахти на такі області..

Властивості об'єктів

---

Впроваджено інструмент Додаткові властивості об'єктів, який дозволяє користувачам створювати та керувати додатковими параметрами для об'єктів моделі. Ці параметри забезпечують більш детальний контроль над моделлю та адаптацію даних під специфічні вимоги проекту.

У діалозі даного інструменту відображаються як параметри користувача, так і стандартні властивості об'єктів, що спрощує керування інформацією і забезпечує зручний доступ до всіх необхідних характеристик в одному місці.

Зв'язування параметрів

---

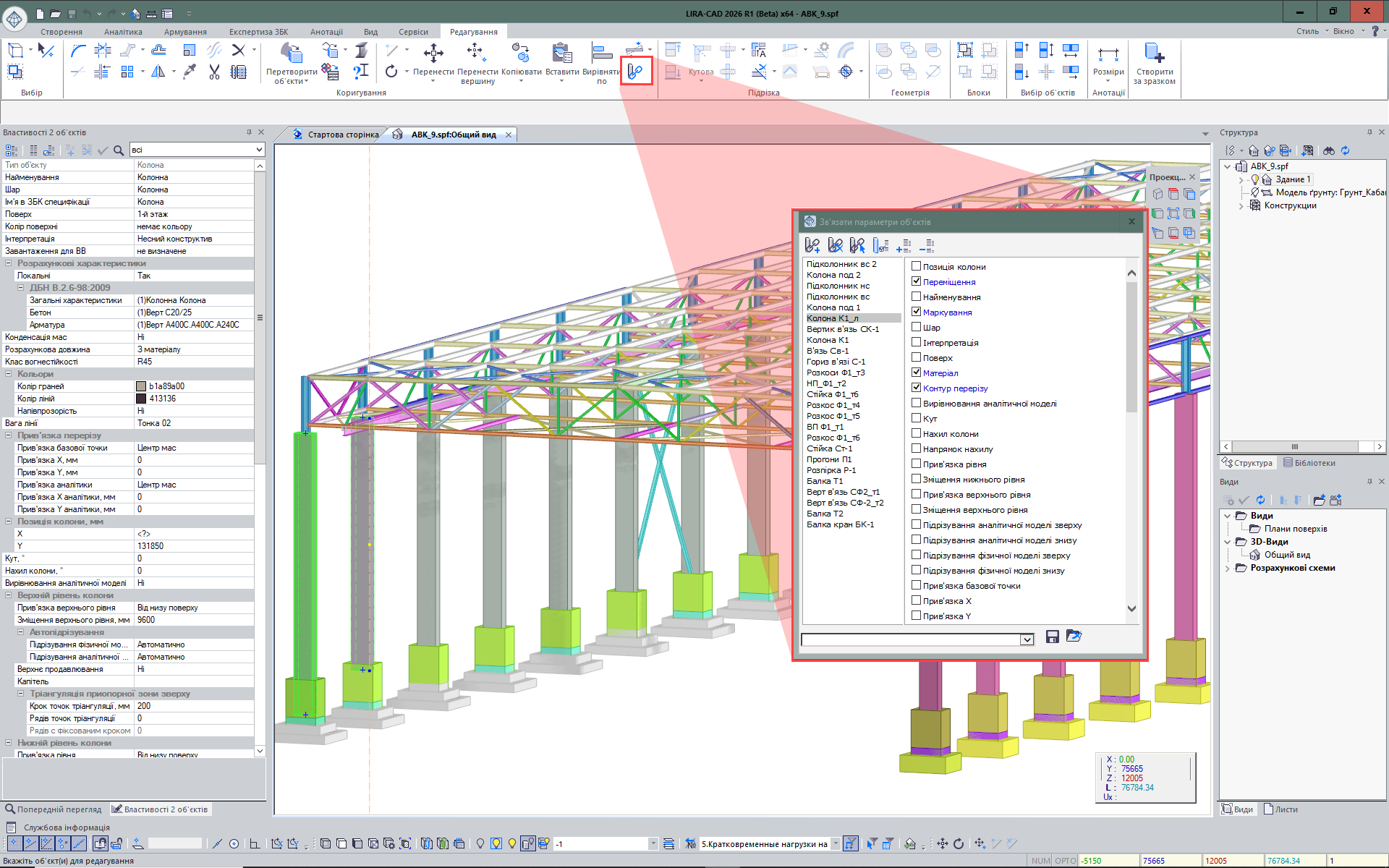

Реалізовано функцію Зв'язати параметри, яка дозволяє встановити зв'язок між однотипними об'єктами (колона, балка, плита, похила плита, стіна, отвори в стінах, простори та сходи) на основі вибраного параметру або групи параметрів. Перший виділений об'єкт стає об'єктом-зразком. Він служить еталоном для інших об'єктів (послідовників). Зв'язка може бути виконана за будь-яким параметром, доступним для вибраного об'єкту, включаючи геометричну позицію, розміри, матеріал та інші характеристики. Зміни параметрів об'єкта-зразка автоматично застосовуються до всіх пов'язаних об'єктів-послідовників, забезпечуючи однаковість даних. Додаткові інструменти дозволяють побачити за якими параметрами пов'язані об'єкти та візуалізувати створені зв'язки у кольорі. Дана функція знижує ризик помилок і дозволяє зосередитися на складніших задачах, довіряючи рутинні зміни програмі.

Ручне редагування контурів

---

Додано можливість “ручного” редагування контуру Капітелей та Підколонників. Тепер доступна можливість виділення капітелі або підколонника як окремого об'єкта зі своїм набором параметрів.

Інструмент Створити за зразком

---

Інструмент Створити за зразком, дозволяє створювати нові об'єкти на основі інформації про існуючі елементи проекту. Цей інструмент значно спрощує та прискорює процес моделювання.

Як працює інструмент:

Наприклад, якщо необхідно додати колону на 4-му поверсі, а в проекті вже існує колона з потрібними характеристиками на 1-му поверсі, можна вибрати цю колону та активувати команду Створити за зразком. Програма автоматично перейде у режим створення конструктивного об'єкту з аналогічними властивостями.

Гнучкість налаштування:

Після активації команди користувач може змінити будь-які параметри, які були перенесені з вибраного об'єкту. Це дозволяє мінімізувати введення даних і зосередитись тільки на коригуванні ключових характеристик.

Переваги:

• Спрощення створення об'єктів: Швидке додавання елементів на основі існуючих моделей.
• Зниження ризику помилок: Автоматичне копіювання параметрів зменшує ймовірність введення невірних даних.
• Прискорення роботи: Функція скорочує час на побудову моделі та знижує вплив людського фактору.

Інструмент Створити за зразком забезпечує точність та зручність при створенні як нових, так і дублюючих елементів, що прискорює процес побудови моделі.

Інструмент Кут скручування перерізу балки вздовж траєкторії

---

Інструмент Кут скручування перерізу балки дозволяє більш точно моделювати поведінку конструкції. Інструмент враховує фізику скручування балки вздовж її осі, що особливо важливо для розрахунку складних просторових конструкцій.

Дані про скручування не тільки візуально відображаються в моделі, але і коректно враховуються при розбитті цільного об'єкту на скінченні елементи для розрахунку. Дані про скручування не тільки візуально відображаються в моделі, але і коректно враховуються при розбитті цільного об'єкту на скінченні елементи для розрахунку

Передача опису проекту з LIRA-CAD до LIRA-FEM

---

У новій версії програми реалізовано можливість передачі опису проекту з LIRA-CAD до LIRA-FEM. Ця опція виконує доступ до описової інформації про проект, яка не завжди відображена у назві. Тепер можна зафіксувати деталі та нюанси, які описують специфіку об'єкту, що моделюється, та іншу важливу інформацію, в LIRA-CAD і передати її разом з проектом до LIRA-FEM.

Реалізовано створення таких навантажень:

• Імпульсне навантаження у вузлах та по лінії. Для навантаження задається завантаження, величина інтенсивності, напрямок її впливу, форма імпульсу, тривалість впливу, період повторення впливу і кількість повторень впливу. У навантаженні передбачено механізм автоприв'язки її до конструктивного об'єкту будівлі.
• Гармонічне навантаження у вузлах і по лінії. Для навантаження задається завантаження, величина інтенсивності, напрямок її впливу, закон дії навантаження, амплітуда впливу, зсув фази. У навантаженні передбачено механізм автоприв'язки її до конструктивного об'єкту будівлі. Для коректного розрахунку на динамічний вплив «Гармонійний (24)» був сформований повний набір необхідних характеристик, включаючи коефіцієнт непружного опору матеріалу, вимушену частоту зовнішнього впливу, а також врахування частот, що передують заданій.

З'явилися опції для навантаження, які дозволяють створити навантаження нових видів: пірамідальне навантаження (властивість інструменту Штамп навантаження) та навантаження від ваги покриття на поверхні об'єкту (властивість інструменту Спецнавантаження).

Реалізовано можливість виконати копіювання навантажень із завантаження до завантаження, у тому числі з коефіцієнтом масштабування. А також можливість виконати копіювання завантаження разом із навантаженнями. У діалогове вікно Редактор завантажень додано опції, які дозволяють відобразити навантаження по площі в кольорах відповідно до їх інтенсивності для одного або кількох вибраних завантажень. Також додана опція, що дозволяє повернути навантаження до кольорів завантажень.

Додано управління навантаженнями (призначення, зняття навантажень та виділення елементів, на які це навантаження прикладено) зі структури проекту. Таке управління відноситься до навантажень виду Спецнавантаження, Тиск ґрунту і Ожеледне навантаження.

Ожеледне навантаження

---

Істотно доопрацьовано інструмент збору ожеледного навантаження, а саме:

• Додані нормативні документи: ДБН В.1.2 - 2006, НП до СП РК EN 1993-3-1:2006/2011, СНиП 2.01.07-85;
• Доданий збір ожеледиці на елемент Канат з урахуванням нормативних вимог;
• Додано можливість збирання ожеледиці на конструкції вище 100 метрів з урахуванням нормативних вимог;
• Додано можливість формування ожеледного вітру з урахуванням нормативних вимог.

Вітрове навантаження на покрівлю

---

На додаток до автоматичного збору вітрового навантаження на плоскі, односхилі та двосхилі покрівлі, реалізований збір вітрового навантаження на склепінні покриття відповідно до ДБН В.1.2 - 2006 і EN 1991-1-4.

Нод Вибух

---

Розроблено нод Вибух, що дозволяє автоматизувати всі процеси, пов'язані з визначенням інтенсивності вибухового навантаження та його прикладанням до відповідних елементів конструкції, враховуючи при цьому різні параметри вибуху (маса заряду, вибір положення вибуху (у повітрі чи на поверхні), налаштування кроку для апроксимації функції розподілу надлишкового тиску, вибір номеру завантаження тощо). Розрахунок значень надлишкового тиску на елементи конструкцій виконується відповідно до міжнародних стандартів (UFC 3-340-02: Structures to Resist the Effects of Accidental Explosions). Навантаження може прикладатись як статично, так і динамічно. В останньому випадку програма автоматично формує графіки тимчасового впливу імпульсу.

Примітка

У поточній версії нода не враховуються аеродинамічні коефіцієнти при розрахунку інтенсивності навантаження.

Спеціальне навантаження

---

Елемент типу Спецнавантаження призначений для моделювання тисків рідин та газів на стінки резервуарів, а також інших навантажень, розподілених за площею пластинчастих або за довжиною стрижневих елементів. Цей інструмент дозволяє гнучко та точно враховувати зовнішні впливи на конструкцію, забезпечуючи реалістичне моделювання.

Застосування та особливості:

• Застосування до елементів моделі:


  Для того, щоб призначити спецнавантаження на певні елементи або групи елементів, необхідно вибрати об'єкт Спецнавантаження та відповідні елементи моделі.

• Багаторівневе розміщення:


  Спецнавантаження додається на рівень поточного активного проекту, що дозволяє застосовувати її до елементів конструкції, розташованих на різних поверхах моделі. Це спрощує роботу із навантаженнями у складних проектах, де елементи розподілені на кількох рівнях.

• Формування елементарних навантажень:


  При створенні розрахункової моделі кожне Спецнавантаження перетворюється на набір елементарних навантажень, параметри та спосіб прикладання яких визначаються налаштуваннями об'єкту Спецнавантаження.

• Візуальний контроль в аналітичному вигляді:


  В аналітичному поданні моделі доступний попередній візуальний контроль розподілених навантажень, що дозволяє інженеру перевірити коректність їх застосування перед розрахунком.

Використання Спецнавантажень в LIRA-CAD дає можливість ефективно враховувати складні впливи на конструкцію, забезпечуючи високу точність моделювання та розрахунків.

Навантаження від простору

---

В інструменті Простори, при активованій опції Інтерпретація та обраній позиції Навантаження, з'явилася можливість прикладати навантаження до наступних об'єктів: похилих плит, плит зі змінною товщиною та сходів.

Крім того, в новій версії для даного елемента додано додатковий набір контрольних точок, що відображаються у верхній частині простору. Це значно спрощує та прискорює процес коригування контуру простору.

Автоматизація прив'язки навантаження до елементу

---

У новій версії програми впроваджено функцію Прив'язка навантаження, що дозволяє автоматично пов'язувати навантаження із конструктивним елементом. Перед розміщенням навантаження в моделі користувач може активувати команду Прив'язати після чого вибирається елемент конструкції, до якого буде прикріплене навантаження. Після вибору виконується побудова навантаження, прив'язаного до заданого об'єкту.

Приклад застосування:

При проектуванні металевого каркасу, де прогони спираються на головні балки, вагу покриття можна задати у вигляді лінійного навантаження вздовж прогонів. Якщо змінюється крок прогонів, прив'язане навантаження автоматично оновить своє положення, відповідаючи новим розташуванням елементів.

Переваги:

• Точність та надійність: Навантаження завжди прив'язане до відповідного конструктивного елементу.
• Автоматичне оновлення: При зміні розташування елементів навантаження адаптується самостійно, без необхідності його ручного коригування.
• Спрощення процесу моделювання: Функція знижує ймовірність помилок та гарантує коректну побудову моделі.

Ця функція підвищує зручність та точність проектування, автоматизуючи роботу з навантаженнями та мінімізуючи ризик помилок при змінах у конструкції.

Діалог завантаження

---

У діалог додано розширений функціонал, який дозволяє:

• формувати дані для підзадач, збору мас та розрахунку на стійкість;
• виконувати ряд операцій через контекстне меню, включаючи:
  • налаштування динамічних навантажень (збір мас);
  • фарбування навантажень по кольорах завантажень;
  • фарбування навантажень в залежності від їх інтенсивності;
  • налаштування параметрів завантажень;
  • копіювання навантажень з одного завантаження до іншого.

Підзадачі

---

Впроваджено технологію введення вихідних даних для методу Підзадачі, яка надає можливість використовувати в рамках однієї розрахункової моделі кілька незалежних наборів параметрів пружної основи та коефіцієнтів до модуля пружності.

Завдяки цьому підходу, в залежності від умов експлуатації або характеристик основи, для кожної стадії завантаження можна сформувати унікальний набір параметрів. Це дозволяє врахувати неоднорідність ґрунту та специфіку взаємодії основи з конструкцією, забезпечуючи більш точне моделювання реальних умов роботи системи.

Крім того, можливість призначення різних коефіцієнтів до модуля пружності на кожному етапі розрахунку відкриває нові можливості для виконання більш точних проектних рішень.

Введення вихідних даних до розрахунку на загальну стійкість

---

У новій версії LIRA-CAD додано можливість задання вихідних даних для розрахунку загальної стійкості конструкцій. Користувачі можуть встановлювати ключові параметри та вибирати об'єкти розрахунку. Основні функції:

• Вибір методу розрахунку: по зусиллях або з використанням РСН.
• Налаштування завантажень: вказівка навантажень або РСН для врахування у розрахунку.
• Увімкнення елементів до розрахунку: у властивостях об'єктів можна визначити їх участь у розрахунку стійкості.

Задані параметри автоматично передаються в LIRA-FEM, що усуває повторне введення даних, знижує ризик помилок та прискорює процес моделювання та аналізу.

Конденсація мас

---

Додана можливість задати Конденсацію мас для оптимізації динамічних розрахунків, особливо при аналізі коливань конструкцій. Даний підхід полягає в тому, що при пошуку форм коливань розглядаються тільки маси основної конструкції, а маси від гнучкої частини (маси вибраних елементів, власні коливання яких у даній задачі не цікавлять користувача) зосереджуються на її опорні вузли (опорні вузли вибраних елементів). Також, з'явилася можливість виконати Виборче врахування мас, щоб враховувати саме маси вибраних елементів для динамічного аналізу.

Уніфікація стержневих елементів

---

Додано можливість попередньої уніфікації стержневих елементів (балок та колон) для підбору армування або металевих перерізів. У діалоговому вікні Уніфікація стержневих елементів перелічені всі елементи моделі: колони, балки, а також елементи ферм та балкових систем. Таблиця містить інформацію про найменування елемента, його довжину, переріз і матеріал. Уніфікацію можна виконати на основі марок, призначених елементам, або створити уніфіковані групи конструктивних елементів (УГКоЕ). Також додано графічне відображення елементів за кольорами марок. У LIRA-FEM ВІЗОР можна передати уніфіковані групи, створені за марками або призначені УГКоЕ.

Таблицю уніфікації в поточному стані можна розмістити на кресленні у вигляді таблиці, що редагується. Також її вміст можна експортувати у форматах TXT або CSV для Microsoft Excel.

Абсолютно жорсткі тіла (АЖТ)

---

У попередніх версіях програми була реалізована можливість організації спільної роботи балок та плит з використанням інструменту Жорсткі вставки, які забезпечують надійне з'єднання між елементами. У новій версії було додано додаткову опцію — Абсолютно жорсткі тіла, яка надає альтернативний підхід до моделювання.

Довжина АЖТ визначається автоматично на основі відстані між аналітичними моделями об'єктів та оновлюється в реальному часі при переміщенні будь-якого з них. У режимі аналітичного подання модель АЖТ наочніше демонструє взаємодію між плитою (пластиною) та балкою (стержнем).

Цей метод дозволяє більш точно і гнучко описувати взаємодію балок та плит, забезпечуючи їхню спільну роботу як єдиної системи. Застосування Абсолютно жорстких тіл розширює функціонал програми, пропонуючи новий спосіб моделювання таких з'єднань та підвищуючи точність розрахунків.

Тріангуляція

---

Реалізовано оновлення ділянок тріангуляції у плиті над стінами при перенесенні або редагуванні стін. Також додана можливість оновити розміри існуючої ділянки тріангуляції та крок апроксимації ліній його контуру. У попередніх версіях необхідно було видалити стару ділянку тріангуляції та створити нову з оновленими параметрами.

Додано автоматичне створення точок тріангуляції в плиті над/під стінами для гнучкого налаштування тріангуляційної сіті. Управління точками тріангуляції відбувається через параметри крок точок тріангуляції та кількість рядів. Також можна задати кількість рядів із фіксованим кроком, тоді решта рядів буде з перехідним кроком від кроку точок тріангуляції до основного кроку тріангуляції плити.

Абсолютно жорсткі тіла

Додаткова сітка ліній тріангуляції

---

Для підвищення точності моделювання зон тріангуляції плит було розроблено новий інструмент Додаткова сітка ліній тріангуляції. Він дозволяє користувачеві задавати комірки, за допомогою яких плита розбивається на скінченні елементи, забезпечуючи більш детальне моделювання.

Додано автоматичне створення точок тріангуляції в плиті над/під стінами для гнучкого налаштування тріангуляційної сіті

Основні можливості:

• Задання параметрів комірки: Користувач вказує габарити комірок, які будуть використані для тріангуляції.
• Вибір зони тріангуляції: Визначте плиту, на якій буде створюватись додаткова сітка.
• Налаштування способу побудови: Залежно від потреб проекту можна вибрати різні форми додаткової зони: прямокутник, похилий прямокутник, вписаний або описаний багатокутник.
• Розміщення додаткової зони: Інструмент дозволяє розміщувати зони тріангуляції у ключових місцях для створення більш щільної та точної сітки скінченних елементів.

Переваги:

• Простота налаштування та застосування: Інструмент інтуїтивно зрозумілий та легко налаштовується.
• Візуальна наочність: Користувач одразу бачить, як буде виглядати майбутня сітка тріангуляції.
• Точність моделювання: Забезпечує оптимальне згущення скінченних елементів у важливих зонах розрахункової схеми, покращуючи якість та точність аналізу.

Цей інструмент спрощує створення складних сіток та дає можливість точно контролювати структуру скінченних елементів, особливо у критичних ділянках моделі.

Новий об'єкт - Приямок автоматизовано створюється на основі прорізу, заданого у фундаментній плиті, та його розміри залежать від розмірів цього прорізу.

Приямок володіє набором параметрів Плити та Стіни, які можна змінювати параметрично (товщина, граничні умови, інтерпретація тощо). Для стін приямка є можливість задати змінну товщину по висоті.

Також є можливість опціонально вибрати аналітичне представлення стін приямка шляхом зміни параметру Створювати стіни - Так/Ні:

• Створювати стіни - Так - стіни та плита мають аналітичне представлення Пластина;
• Створювати стіни - Ні - плита має аналітичне представлення Пластина, стіни замінюються Жорсткою вставкою.

Крім вже доступних спец-елементів, таких як Вільна пружина, Демпфер і Стержень, був доданий новий інструмент — Пластина. Цей елемент має всі стандартні властивості, характерні для елемента типу Плита, однак його функціонал пропонує більш гнучкий підхід до введення в модель плоских елементів.

Інструмент Пластина дозволяє створювати елементи, які можуть довільно примагнічувати до контрольних точок інших об'єктів. Такий спосіб побудови значно спрощує процес інтеграції елемента у складні конструкції та забезпечує більш точне позиціонування у моделі. Гнучкість та зручність роботи з цим інструментом розширюють можливості моделювання, дозволяючи інженерам ефективно проектувати складні системи з урахуванням геометричних та конструктивних особливостей інших елементів у моделі.

Впроваджено технологію задання вихідних даних для моделювання вантових конструкцій, яка передбачає створення спеціального об'єкту — Канат. Для даного елементу можна встановити ключові параметри, необхідні для точного моделювання таких конструкцій:

• Тип перерізу із зазначенням профілю канату;
• Метод розбиття елементу для врахування його геометричних та розрахункових особливостей;
• Величину натягу, що дозволяє коректно враховувати напругу в конструкції.

Використання цього елемента забезпечує більш точне та ефективне моделювання складних вантових систем, таких як мости, стадіони, дахи та інші об'єкти з натяжними елементами. Такий підхід підвищує точність проектних рішень та оптимізує процеси моделювання об'єктів із характерною особливістю.

Інструмент Шаблон проекту, призначений для спрощення створення та управління проектами. Користувачі можуть створювати шаблони як на основі вже існуючих проектів, так і з чистого листа, адаптуючи їх під конкретні задачі та вимоги.

Можливості шаблону проекту:

• Збереження структури проекту:


  Шаблон фіксує структуру проекту, включаючи поверхи та всі розміщені на них елементи, що дозволяє швидко відтворювати потрібну конфігурацію.

• Налаштування параметрів проекту:


  У шаблоні зберігаються ключові параметри, такі як нормативні документи, що використовуються, і налаштування розрахункової моделі, необхідні для проектування.

• Редактор завантажень:


  Шаблон включає задані завантаження та їх налаштування, параметри РСЗ та РСН, що дозволяє уникнути повторного введення даних та підвищити ефективність роботи.

• Різноманітність шаблонів для різних задач:


  Шаблони можна налаштувати для різних типів проектів, таких як металеві або залізобетонні каркаси, включаючи параметри створення АЖТ, з'єднання елементів, крок тріангуляції та інших параметрів, які необхідно врахувати при моделюванні будівлі.

• Адаптація шаблонів під нормативні документи:


  Можна створювати шаблони для розрахунків за різними нормами, зі збереженням усіх необхідних параметрів.

• Налаштування шаблону за умовчанням:


  Користувач може призначити шаблон, який буде автоматично використовуватись для всіх нових проектів, що прискорює роботу та мінімізує помилки на етапі ініціалізації проекту.

Переваги використання шаблонів:

Необмежена кількість шаблонів дозволяє гнучко адаптувати їх під різні вимоги та задачі. Це прискорює створення моделей, знижує кількість помилок та виключає повторне введення даних. Такий підхід робить процес проектування більш ефективним і точним, особливо при роботі з типовими проектами.

У версії LIRA-CAD 2025 було оновлено графічне ядро програми: виконано перехід на графічний стандарт OpenGL 4.6. Це дозволило підвищити сумісність із графічним обладнанням різних виробників, а також покращити візуалізацію проектованих об'єктів:

1. Збільшено швидкість відображення моделі. Тепер оновлення екрана при зміні виду, обертанні та інших маніпуляціях з моделлю виконується в 7-10 разів швидше, ніж у попередніх версіях.
2. Поліпшено якість текстур, написів, текстів та ліній.
3. Реалізовано візуальні ефекти падаючих тіней, рельєфних поверхонь, туману та розсіяного затінення.

• Для діалогу Параметри ферми додано новий спосіб розбиття нижнього та верхнього поясу ферми з урахуванням розташування решіток. Також додано новий параметр: Функція СТК. Цей параметр дозволяє відображати функціональне призначення елемента ферми при розсипанні ферми. Також він буде відображений у специфікації металопрокату.

• В елементі Підпірна стіна доданий новий тип позиціонування аналітичної моделі – Ліворуч. Також до параметра Прив'язка рівня додано параметр Вільна прив'язка.

• Виправлена помилка, через яку сходи не дотягувалися до стіни по горизонталі.

• Виправлена помилка вибору елементів Інше при використанні команди Виділити нагору.

• Покращено роботу інструмента Скасувати: виправлено помилку, пов'язану з призначенням властивостей об'єктам.

• Доопрацьовано діалогове вікно Варіанти конструювання. Тепер виконується контроль та попередження, якщо в діалозі задані кілька варіантів конструювання, у яких повністю повторюються вихідні дані.

• Доопрацьовано алгоритм призначення більше одного ТЗА на колони.

• Виправлені та покращені алгоритми, які відповідають за знаходження перетинів об'єктів:

• Виправлено функцію визначення взаєморозташування ребра бічної поверхні балки та прямокутника поверхні колони. У ряді випадків вона створювала непотрібні перетини.

• У функціях перетину реальних об'ємів задіяний призначений на елементи параметр пошук перетинів. В деяких випадках параметр брався з налаштувань розрахункової моделі, а налаштування, призначене на елементи, ігнорувалося.

• Виправлено для пластин. Проблема полягала в тому, що Реальні об'єми працювали тільки якщо вони були призначені на обидва елементи, інакше спрацьовував спрощений спосіб за осьовими та об'ємами. Тепер зроблено так, що якщо у будь-якого з двох елементів є налаштування перетину Реальні об'єми, то працює саме воно.

• Поправлено алгоритм перетину поверхонь. Виправлено помилку, яка призводила до створення зайвих АЖТ. Помилка в деяких випадках призводила до неможливості передачі моделі до ЛІРА-САПР.

• Виправлена помилка, пов'язана з візуальною ізоляцією Шахт в аналітичному представленні моделі. При активації команди Показати активний поверх – шахти відображалися на всіх поверхах.

• Реалізовано можливість задання вихідних даних для модуля динаміки (32) СНРА 20.04-2020, Республіка Вірменія.

• Виконано оптимізацію процесу прикладання навантаження до об'єкту: виправлено помилку, яка призводила до того, що зосереджена сила, прикладена до колони, не прикладалася до об'єкту в розрахунковій моделі.

• Для об'єктів стіна, колона, балка та плита з інтерпретацією Навантаження додано параметри L та R пошуку.

• Доопрацьовано режим візуалізації активного поверху для навантаження від простору у фізичному та аналітичному представленні моделі.

• Виправлена помилка, пов'язана з неправильним позначенням напряму навантаження Тиск ґрунту в архітектурній та розрахунковій моделях.

• Уточнена передача рівномірно-розподілених навантажень на стержні при використанні опції По всьому скінченному елементу

• Додано можливість задання кількох спецнавантажень для елементів, а не одного як у попередніх релізах

• Доопрацьовано алгоритм розподілу навантаження від власної ваги елементів у різні завантаження. Тепер можна розміщувати навантаження від власної ваги в будь-яке створене завантаження, а не тільки в продубльоване завантаження Власна вага, як було в попередніх версіях.

• У діалозі Створити нову розрахункову модель додано команду, яка дозволяє виконати налаштування параметрів нової розрахункової моделі. Також виконано адаптацію із запам'ятовування раніше введених даних.

• Виконано прискорення передачі розрахункової моделі із САПФІР у ВІЗОР-САПР. Швидкість збереження варіюється і залежить від змісту моделі. У середньому розрахункова модель у ВІЗОР-САПР передається у 3-5 разів швидше, ніж у попередніх версіях САПФІР.

• Поліпшено функціональність команди дзеркального копіювання з урахуванням правильного розміщення поперечного перерізу в елементах та призначених їм умов спирання.

• У моделі ґрунту було впроваджено додаткову функцію, яка дозволяє тимчасово відключити модель ґрунту при проведенні розрахунків. Для знаходження оптимальних варіантів проектування, немає потреби видаляти модель ґрунту з проекту. Замість цього можна активувати опцію, яка виключить її участь у розрахунках. Це забезпечує більш гнучкий та зручний підхід до роботи з моделлю ґрунту.

• У діалозі “Шари моделювання” було розроблено низку нових можливостей:
  • для більш зручної роботи виконується автоматичне сортування шарів по імені;
  • після імпорту підкладок кольори шарів, які використовувалися в DWG файлі, повністю відповідають кольорам і у програмі Сапфір;
  • для зручного аналізу приналежності шарів до конкретних об'єктів було розроблено спеціальний графічний вид “Кольори шарів”.

• На численні прохання наших користувачів ми скоригували тлумачення значення параметра для команди  ±DH.  Спочатку цей інструмент призначався для моделювання ніш та заглиблень. Тому в інтерфейсі для нього було зроблено параметр “Глибина”. Чим більше значення параметра – тим глибше ніша. Однак, багато користувачів знайшли для цього інструменту інше застосування. Задаючи від'ємні значення глибини, можна було моделювати капітелі, локальні потовщення у плитах, постаменти для колон. Такі елементи важко назвати нішами. Тому замість назви “Ніша”, яка дуже часто отримувала від'ємне значення глибини, ввели ±DH.

  Оскільки додатний знак асоціюється із збільшенням товщини, а від'ємний – навпаки, було прийнято рішення назвати параметр Потовщення та інтерпретувати його відповідно. Тепер при від'ємних значеннях цього параметра товщина плити зменшується, відповідно, формується ніша. При додатних значеннях формується локальне потовщення плитного елемента.

• У процесі проектування будівель використовується практика розміщення елементів на проміжних позначках, що знаходяться між основними рівнями будівлі. Для полегшення роботи з такими об'єктами на характерних висотах було створено інструмент, що дозволяє формувати "проміжні рівні". У новій версії програмного забезпечення для таких об'єктів у діалозі "Структура проекту" доповнена індикаторами висотних відміток, полегшуючи тим самим керування конструкціями, розміщеними на різних висотних рівнях.

• Щоб підвищити зручність використання, у вікні властивостей проекту тепер централізовано представлені ключові параметри допусків, які необхідні для проекту. Ці налаштування допусків відіграють важливу роль у різних етапах роботи з програмою: вони застосовуються при побудові моделі, в процесі імпорту зовнішніх моделей, під час проектування панельних будівель, а також при проведенні перевірки готової моделі на наявність помилок і попереджень. Присутність даних параметрів в одному місці робить процес проектування більш стандартизованим та передбачуваним, мінімізуючи ймовірність помилок та прискорюючи виконання проектних робіт.

• Для більшої зручності у діалозі Властивості проекту було розміщено основні параметри допусків для проекту. Ці властивості використовуються у ряді випадків:

  • при побудові моделі;
  • при імпорті моделей;
  • при побудові панельних будівель;
  • при виконанні перевірки створеної моделі.

• Удосконалено інструмент шахта. Нові функціональні можливості:

  • для полегшення зміни розмірів шахти були додані контрольні точки у верхній частині об'єкту;
  • для більш зручної та точної побудови тепер можна відображати шахту в аналітичному представленні моделі;
  • у режимі "Редагована аналітика" тепер доступна опція зміни розмірів шахти;
  • для елемента шахти було покращено та застосовано інструмент "Вилучити властивості", який дозволяє копіювати властивості та застосовувати їх до інших створених об'єктів.

• Впроваджена нова функціональність, яка дозволяє точно визначати лінію перетину між пандусом і криволінійною стіною, на яку він спирається або з якою перетинається. Це рішення автоматично створює лінію перетину, слідуючи контуру взаємодії цих двох елементів. Таким чином, забезпечується інтегрована координація пандуса з криволінійною стіною, що сприяє коректнішому з'єднанню як у фізичній, так і аналітичній моделі. Цей процес не тільки підвищує точність у моделюванні складних елементів, але й значно спрощує задачу інженерів при розробці складних криволінійних об'єктів.

• Додано команду "Заборона перетину в розрахунковій моделі", яка дозволяє на етапі фізичної моделі налаштувати відсутність спільної роботи для двох виділених об'єктів. Команда універсальна і може використовуватися для об'єктів різних типів. Наприклад, для того, щоб прибрати перетин між об'єктами в області деформаційного шва. Налаштовані заборони перетинів можна проконтролювати у діалоговому вікні “Керування зв'язками об'єктів”

• У програму було впроваджено новий механізм перевірки виявлення наявності опор у об'єктів нижнього поверху. У разі їх відсутності, автоматично створюються зв'язки за характерними напрямками для таких вертикальних елементів. У новій версії програми було додано перевірку на наявність фундаментних балок під такими типами об'єктів
• Додана можливість створити стержневий аналог для стін не тільки у вертикальній орієнтації (СА пілона), але і в горизонтальній (СА балки-стінки). Для стержневого аналога можна задати кількість ділянок розбивки або крок розбивки цільового стержня.
• Реалізовано задання матеріалів на елементи сходів для конструювання залежно від несної конструкції сходів (монолітний залізобетон, на косоурах або тятивах). На пластини або стержні сходів можна задати загальні характеристики, характеристики бетону та арматури для розрахунку або клас сталі, розрахункові характеристики та обмеження підбору для сталевого розрахунку.
• Додано узгодження місцевих осей капітелі та підколонника. Доступно 3 варіанти узгодження місцевих осей: глобально – паралельно глобальним осям, по плиті перекриття – паралельно місцевим осям у плиті перекриття та радіально – на центр колони.
• Розширено інструментарій Спецелемент. Тепер можна задати об'єднання переміщень та шарніри між будь-якими об'єктами вручну.
• Реалізовано створення точок тріангуляції над колонами та ліній тріангуляції над стінами у похилих плитах. Також додано створення довільних точок та ліній тріангуляції у похилих плитах.
• Впроваджено новий функціонал для полегшення процесу створення та редагування стін. Інструмент включає додаткові контрольні точки редагування, розміщені вгорі стіни. Таке розташування забезпечує більш гнучку можливість зв'язувати стіни з іншими об'єктами на тому ж рівні. Нові можливості забезпечують більш точне позиціонування стін та більш надійну взаємодію з іншими елементами на тому ж рівні.
• У новій версії програми продовжується процес наповнення моделі будівлі додатковими розрахунковими параметрами, що беруть участь у розрахунках методом скінченних елементів (МКЕ).У даному контексті, для фундаментної плити була введена нова характеристика - Rz, яка є граничним навантаженням на пружну основу в напрямку локальної осі Z1 скінченних елементів. Це покращення дозволяє більш точно враховувати вплив цього значення при проведенні нелінійного розрахунку МКЕ.
• Удосконалено інструмент "Вирівнювання моделі", який дозволяє вирівнювати не тільки фізичну структуру стіни, але й її аналітичний компонент. Це покращення доступне як у режимі "Аналітика", так і в "Редагованій аналітиці". Це нововведення дає можливість ефективно виконувати співвісність "аналітики" стін і в результаті отримувати більш якісну аналітичну модель будівлі.

• Функціонал "Вирівнювання моделі" у програмі був значно удосконалений не тільки для стін, а й для плит. Це покращення акцентує увагу на можливості тонкого налаштування плит на додаток до вирівнювання їхньої фізичної моделі, особливо в контексті роботи в режимах "Аналиітика" і "Редагована аналітика". Застосування цього інструменту до плит значно полегшує задачу користувача, зменшуючи необхідність у ручному втручанні. Це не тільки прискорює процес створення та коригування архітектурних та аналітичних моделей будівель, але й сприяє підвищенню точності та якості проектування.

• Для сходів з косоурами було внесено низку нових змін. Одна з них - це можливість задання розрахункових характеристик матеріалів як для сталі, так і для залізобетону. Для сталевих косоурів можна задати такі параметри як:
  • тип елемента;
  • коефіцієнти умов роботи та надійності;
  • наявність ребер жорсткості;
  • значення прогину;
  • вихідні дані для розрахунку загальної стійкості;
  • при розрахунку на підбір поперечного перерізу можна задати необхідні габаритні обмеження в рамках якого програма і виконуватиме розрахунок

• У САПФІР 2024 булоа додана можливість самостійно керувати спільною роботою елементів за допомогою АЖТ. У новій версії ми додали можливість створювати АЖТ як окремий спецелемент. Цей інструмент дозволить створювати більш якісні розрахункові моделі, а також гнучкіше керувати спільною роботою елементів. Створені АЖТ можна тиражувати по елементу або копіювати на інші елементи. Також є можливість додати шаблон АЖТ до Бібліотеки та використовувати його в інших проектах.

• Додано модуль сейсмічного впливу - (63) TBEC-2018 (Туреччина).
• Реалізовано створення навантаження від заданого переміщення. Для навантаження задається завантаження і величина зміщення (м) за вибраним напрямком, кут повороту (рад) навколо вказаної осі, або ж величина депланації в рад/м. Під час розміщення навантаження від заданого переміщення в моделі - воно автоматично прив'язується до об'єкта на якому розміщено. Проконтролювати з яким об'єктом пов'язане навантаження або ж видалити зв'язок можна в діалоговому вікні “Управління зв'язками об'єкта”. Передбачена можливість виконати примусову прив'язку навантаження до вибраного об'єкта за допомогою команди “Приєднати об'єкт”. При створенні розрахункової моделі у місці розміщення навантаження від заданого переміщення створюється вузол і таке навантаження передається у ВІЗОР-САПР як задане зміщення у вузлі. За допомогою команди "Задане переміщення по лінії" можна створити навантаження вздовж лінії. У розрахунковій моделі таке "лінійне" навантаження розіб'ється на кілька вузлових навантажень заданого зміщення з кроком тріангуляції об'єкта, до якого вона прив'язана, або кроком дискретизації (якщо такий був заданий у властивостях навантаження).
• Доданий інструмент задання рівномірних та нерівномірних температурних навантажень на стержні та пластини.

• Для динамічних розрахунків додана можливість задання ваги маси у вузлі та ваги маси по лінії.
• Функціональність інструменту для збору навантажень покращена шляхом додавання опції, яка враховує нерозрізність посередника при розподілі навантажень на стержні через нього.
• Для об'єктів типу "Сніговий мішок" додана можливість розділяти модель снігу на сегменти та з'єднувати окремі сегменти воєдино
• Для більш зручної взаємодії з лінійними та площинними рівномірно-розподіленими навантаженнями було розроблено новий підхід до їх застосування у розрахунковій моделі скінченних елементів. Впроваджена опція "По всьому скінченному елементу" для рівномірно-розподілених навантажень, що дозволяє передавати навантаження не як окремі зосереджені сили, а як рівномірно розподілене по всій поверхні кожного скінченного елемента. Важливо підкреслити, що для використання цієї опції необхідно прив'язати навантаження до певного конструктивного елемента. Ця можливість доступна як для навантаження-штампу, так і для лінійного навантаження. В рамках цього процесу було розроблено два варіанти трансформації навантаження, що застосовується до кожного скінченного елементу:
  • лінія контуру навантаження визначає область тріангуляції. У цьому випадку навантаження подається у вигляді рівномірно розподіленого навантаження в зоні, що покривається штампом навантаження;
  • лінія контуру навантаження не впливає на тріангуляцію. У цьому варіанті навантаження трансформується в рівномірно розподілене навантаження на тих пластинах, центри ваги яких потрапляють в область навантаження.

• Для стін, які інтерпретуються як навантаження, було розроблено два варіанти трансформації цього навантаження:

  • перший варіант (класичний метод) обчислює вагу стіни з урахуванням вирахування отворів і створює рівномірно-розподілене лінійне навантаження, яке розташовується вздовж лінії, по якій будується перегородка;
  • другий варіант (новий метод) передбачає умовний поділ стіни на сегменти з отворами та без них. Потім для кожного сегмента створюється своє рівномірно-розподілене лінійне навантаження, відповідне даному сегменту.

• Були зроблені суттєві покращення в інструменті "Простір":
  • якщо для приміщення, що розглядається як навантаження, вказано враховувати підлогу, та використовується багатошаровий матеріал покриття, то інтенсивність цього навантаження буде автоматично розрахована з урахуванням товщини та об'ємної ваги кожного шару покриття підлоги;
  • якщо приміщення займає кілька поверхів і воно інтерпретується як навантаження у властивостях, то інтенсивність цього навантаження буде застосована до всіх плит, через які воно проходить своїм об'ємом.
• Удосконалена перевірка моделі. При створенні розрахункової моделі додано перевірку навантажень на пошук скінченних елементів, до яких вона може бути додана. Якщо скінченні елементи не будуть знайдені та частина навантаження пропаде, видається відповідне попередження. Це дозволяє ще на етапі створення розрахункової моделі відкоригувати розташування навантажень, щоб згодом при передачі моделі у ВІЗОР-САПР уникнути їх втрати. У властивості проекту додано параметр, що налаштовується, який дозволяє проігнорувати невеликий % втрати навантаження і не видавати попередження при перевірці моделі.

У САПФІР реалізований ефективний механізм управління варіантами конструювання. Нові функціональні можливості САПФІР дозволяють створювати та змінювати варіанти проектування, налаштовувати їх параметри та вибирати опції. Альтернативні варіанти дозволяють швидко отримувати результати підбору арматури та перерізів згідно з різними нормативними документами. Для кожного вибраного нормативного документа конструктивні елементи автоматично одержують властивості матеріалів, що відповідають цим документам.

Кожному варіанту конструювання може бути зіставлений будь-який тип розрахунку (по РСЗ, по РСН або зусиллях) і задані нормативні документи для кожного виду розрахунку (ЗБК, СТК, АКК). Відповідно будуть використовуватись характеристики матеріалів для конструювання, задані для кожного з вибраних нормативних документів.

Крім того, надається можливість створення кількох варіантів проектування згідно з одним нормативним документом, з різними видами розрахунків перерізів: відповідно до РСЗ, РСН та зусиль. Ці опції доступні для вибору в діалоговому вікні та відображаються у таблиці варіантів.

Новий підхід роботи з варіантами конструювання повністю кореспондується з логікою роботи ВІЗОР-САПР та забезпечує більш повне визначення початкових даних, необхідних для виконання розрахунку міцності.
