Інтеграція задач
Розвиток системи варіація моделей (система МЕТЕОР)
МЕТЕОР (Метод Єдиного Узагальненого Результату) – це підсистема, призначена для об’єднання результатів розрахунків кількох розрахункових схем з однаковою топологією в єдиний узагальнений результат.
Основні принципи
- Всі схеми повинні мати однакову топологію: геометрію, кількість і типи елементів.
- Допускаються відмінності у навантаженнях, жорсткостях, граничних умовах, параметрах ґрунту та динамічних впливах.
- Кількість зусиль у перерізах елементів має залишатися сталою, хоча кількість завантажень може різнитися.
Інтегрована задача, сформована в системі МЕТЕОР, містить базову топологію, жорсткості та результати розрахунків усіх об’єднаних схем. На цій основі обчислюються єдині розрахункові сполучення зусиль (РСЗ), що слугують основою для конструювання за заданими варіантами.
Система підтримує кілька способів інтеграції
- на базі РСЗ – уніфікація РСЗ із вибором екстремальних значень по кожному критерію з усіх задач;
- на базі РСЗ+ – розширений режим, уніфікація РСЗ з можливістю довільного об’єднання статичних і динамічних задач, у тому числі з урахуванням динаміки в часі. Надає змогу об'єднувати лінійні та нелінійні задачі в одному пакеті;
- на базі зусиль – РСЗ обчислюються як у звичайній задачі, але для зведеного списку завантажень усіх задач;
- на базі РСН(в) та РСН(ве) – коли об’єднання здійснюється за визначальними розрахунковими навантаженнями відповідно до норм.

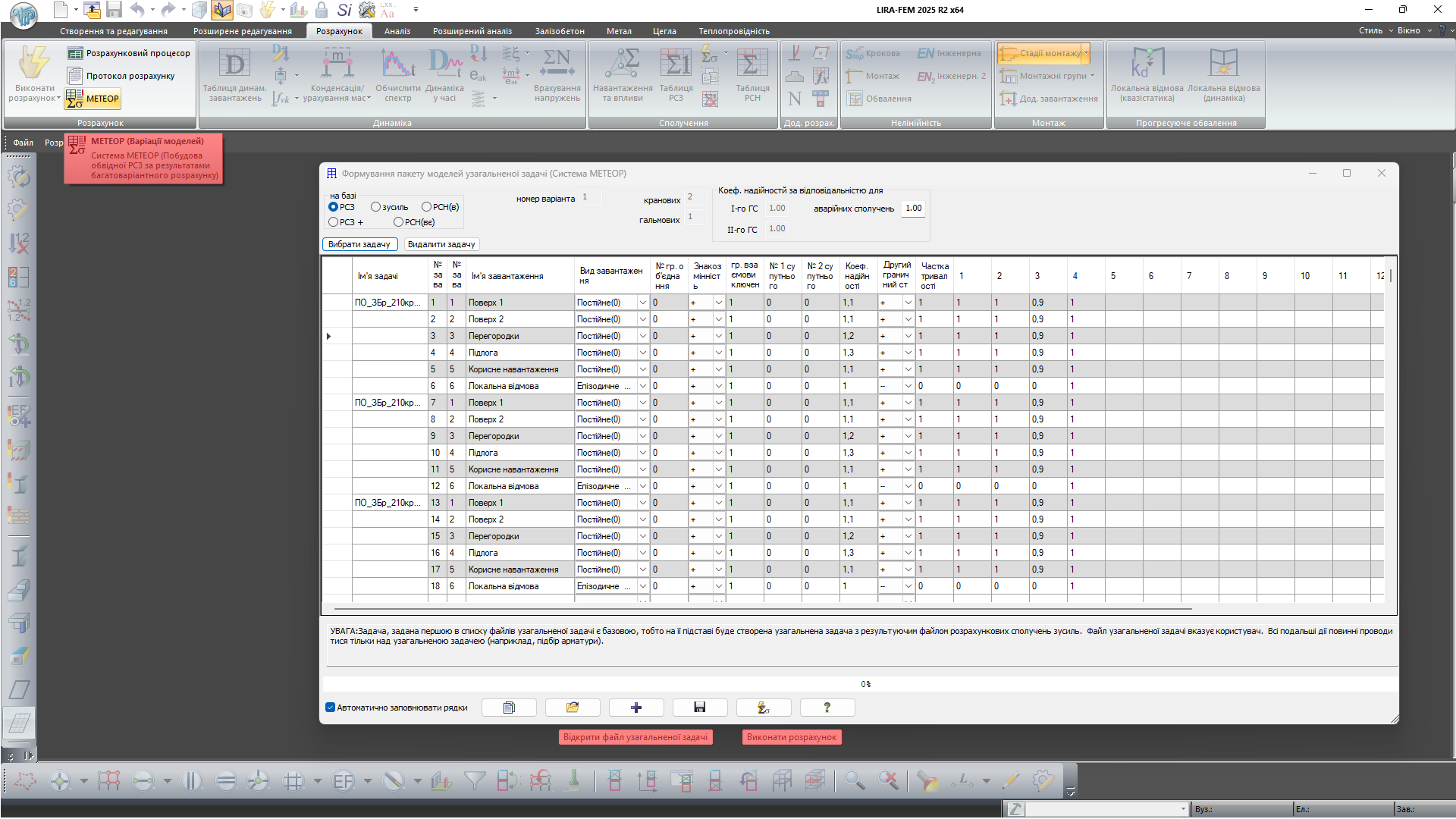

Робота з системою МЕТЕОР організована через формування пакета задач. Користувач може додавати або видаляти задачі, автоматично зчитувати інформацію про завантаження, змінювати параметри у початковій таблиці. Для зручності передбачена можливість підключення файлу узагальненої задачі (*.t8m) у поточний список моделей.
Наприклад
Створюється загальна для всіх задач скінченно-елементна схема.
- У першій задачі виконується розрахунок на постійні та довготривалі навантаження
- У другій задачі – розрахунок на сейсмічні та вітрові впливи із зміненими характеристиками ґрунтової основи (коефіцієнти постелі С1 і С2)
- У третій – розрахунок на задані переміщення (підробітки, осадки)

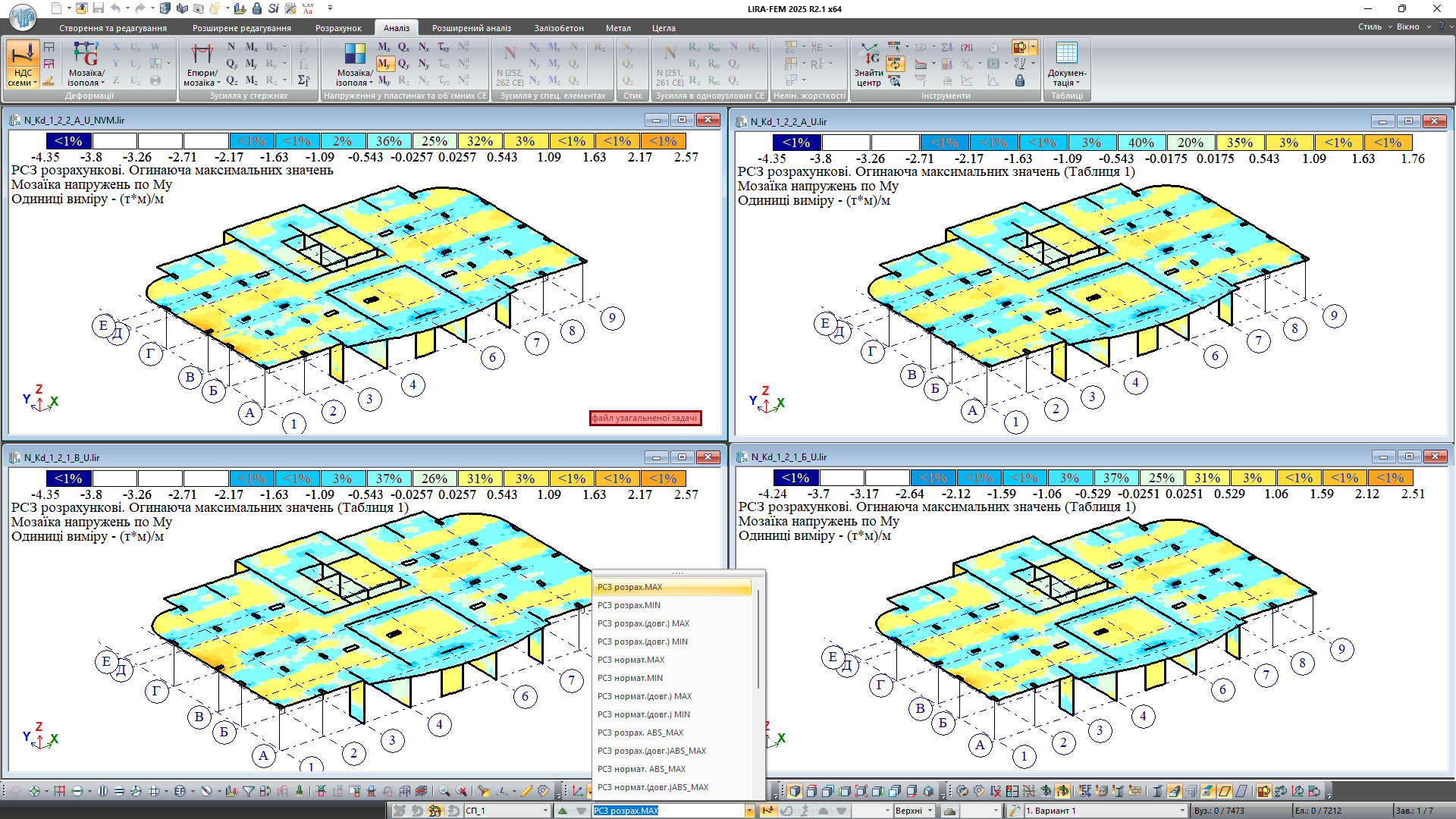

Користувач створює інтегровану задачу для отримання єдиних РСЗ за цими трьома задачами.
Таким чином, МЕТЕОР є універсальною системою інтеграції задач, яка розширює можливості колишньої підсистеми «Варіація моделей» і дозволяє більш повно та гнучко аналізувати конструкції в різних умовах експлуатації.
