Монтаж
Моделювання процесу зведення з урахуванням зміни конструктивної схеми в процесі монтажу, накопичення монтажних напружень, зміни властивостей матеріалів у часі та ін. факторів.
Зведення будівельних конструкцій — це складний багатоетапний процес, під час якого споруда проходить через низку проміжних станів, кожен з яких супроводжується зміною розрахункової схеми, перерозподілом зусиль і деформацій. Ігнорування цих стадій може призвести до суттєвих похибок у визначенні напружено-деформованого стану як на етапі будівництва, так і в експлуатаційній стадії.
Система Монтаж у складі LIRA-FEM дозволяє виконати повноцінне комп'ютерне моделювання процесу зведення конструкцій: від визначення послідовності монтажних етапів до отримання остаточного НДС із урахуванням накопичених напружень. Система підтримує як монтаж, так і демонтаж елементів конструкції, що дозволяє моделювати реальні сценарії будівництва, реконструкції та знесення.

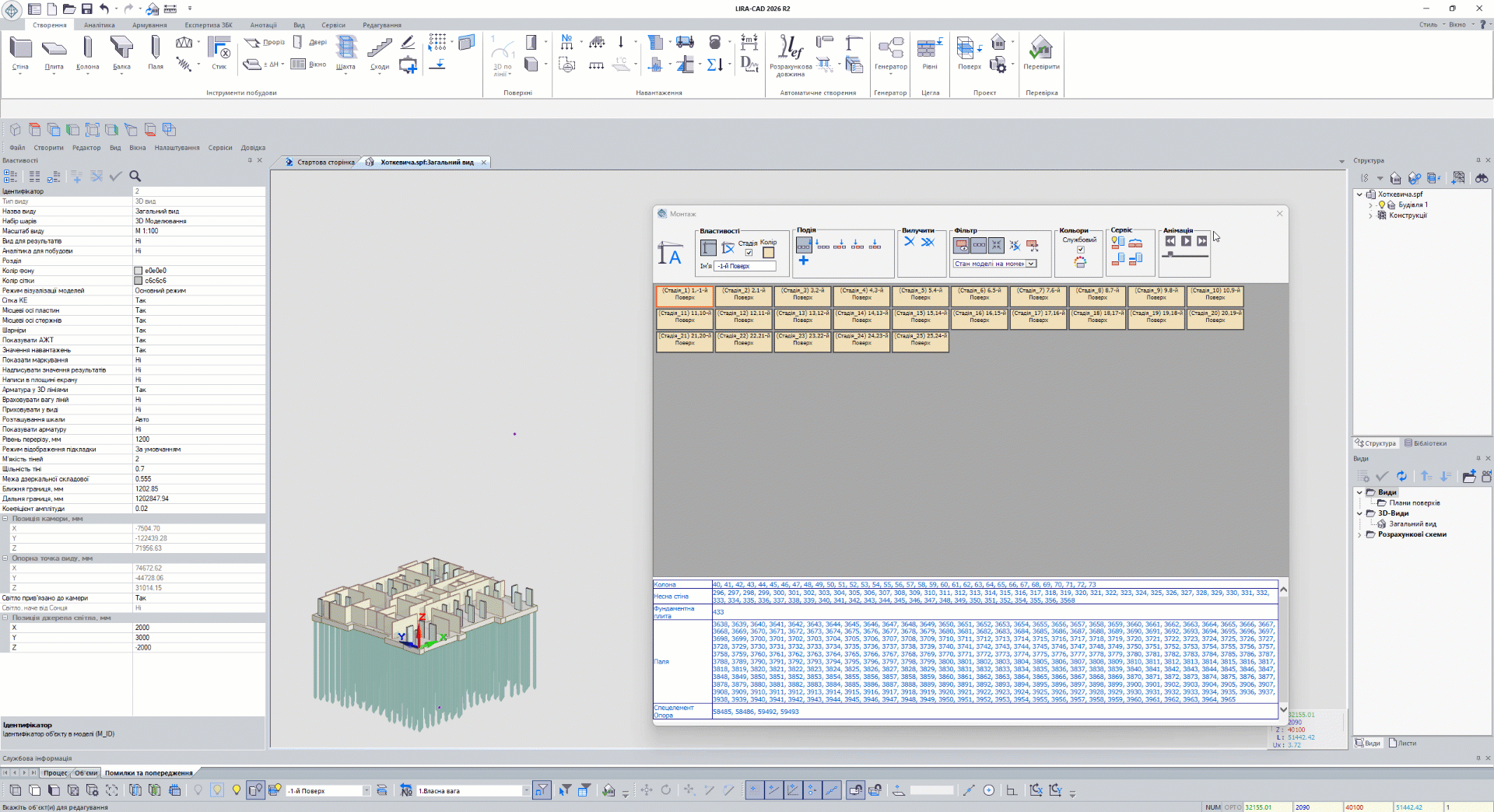

Монтажні стадії в LIRA-CAD
LIRA-CAD надає зручні інструменти для визначення поетапності зведення конструкцій безпосередньо в середовищі BIM-проєктування. Монтажні стадії можуть бути створені автоматично або вручну - залежно від складності об'єкта та вимог розрахунку.
Формування монтажних стадій:
- по поверхах — для типових багатоповерхових будівель;
- по окремих конструктивних елементах і навантаженнях — для детального моделювання нетипових або складних конструктивних схем.
Коригування почерговості монтажу:
Після автоматичного формування стадій інженер може вручну скоригувати послідовність монтажу окремих елементів відповідно до реального технологічного регламенту.
Класифікація навантажень:
Для кожного навантаження визначається його приналежність до конкретної монтажної стадії або статус пост-стадійного — тобто того, що прикладається вже після завершення зведення конструкції.
Підготовлені у LIRA-CAD вихідні дані передаються в LIRA-FEM, де виконується безпосередньо розрахунок моделі з врахуванням постадійного зведення. При цьому після передачі дані залишаються гнучкими — у LIRA-FEM є можливість редагувати, додавати або видаляти монтажні стадії, уточнюючи розрахункову модель без необхідності повертатись до LIRA-CAD.

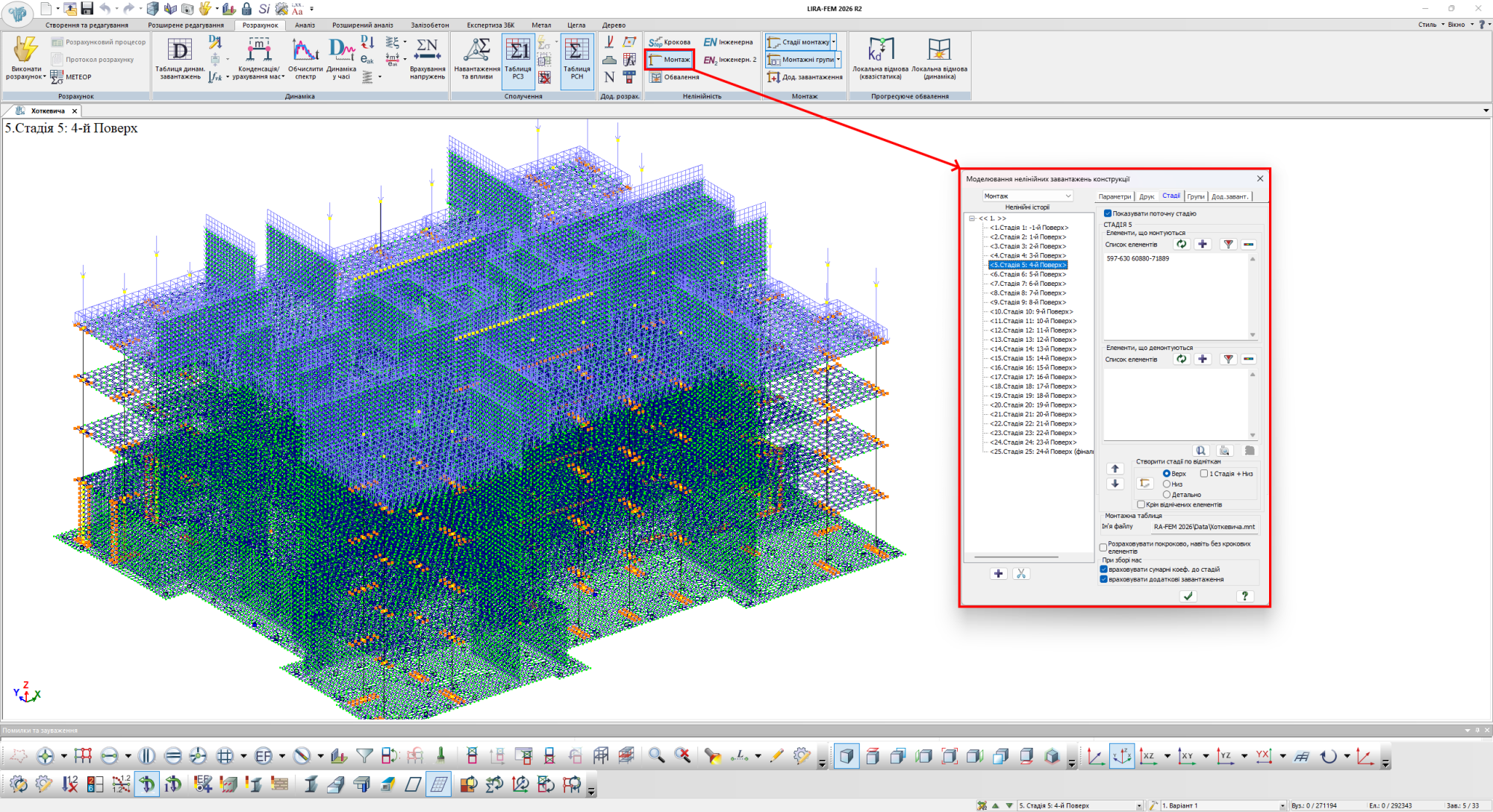

Монтажні стадії в LIRA-FEM
Окрім редагування переданих стадій, у LIRA-FEM передбачено й самостійне створення монтажних стадій — автоматично за висотними відмітками або вручну, шляхом виділення необхідних скінченних елементів.
Ручне виділення скінченних елементів особливо зручне для вирішення специфічних задач — наприклад, моделювання прогресуючого обвалення конструкції внаслідок раптових ударних навантажень або локальних руйнувань, коли стадія демонтажу не відповідає типовій логіці зведення і потребує точкового визначення елементів, що виключаються з розрахункової схеми.
Розрахунок
Після завдання всіх вихідних даних виконується розрахунок із використанням нелінійного процесора, що дозволяє коректно врахувати зміну розрахункової схеми, перерозподіл зусиль і накопичення деформацій на кожному етапі зведення (або демонтажу) конструкції.

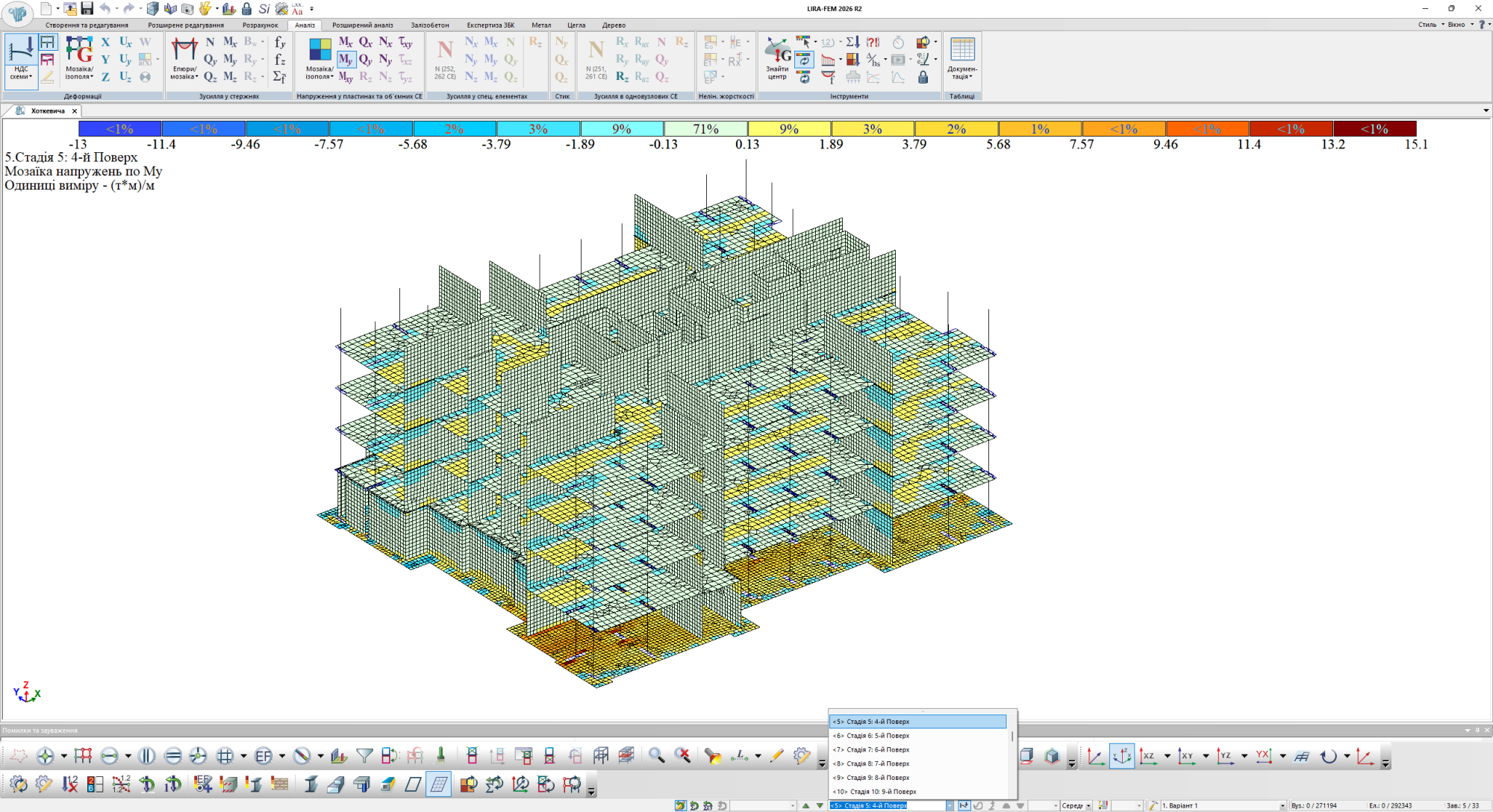

Результати
За результатами розрахунку отримуємо напружено-деформований стан (НДС) моделі будівлі після кожної стадії монтажу або демонтажу, що дає змогу відстежити поведінку конструкції на всіх етапах її життєвого циклу — від зведення до можливих позаштатних впливів.
