Книга звітів

Усе для створення звіту в одному місці: копії екрана, аналітичні таблиці з можливістю автоматичного оновлення після змін розрахункової моделі.

Структурована технічна документація

«Книга звітів» — це інструмент для створення повноцінної, структурованої технічної документації на основі результатів розрахунків у LIRA-FEM. Система автоматизує формування звітів, що включають титульну сторінку, зміст, структуровані розділи, інтерактивні копії екрана та таблиці.

Повна структура звіту

Автоматичне формування титульної сторінки, змісту з нумерацією сторінок, розділів, таблиць, зображень і зовнішніх посилань.

Ієрархічна організація

Звіт будується як дерево з можливістю групування даних у логічні розділи.

Інтерактивні елементи

Копії екранів і таблиці зберігають прив’язку до розрахункової моделі та можуть бути автоматично оновлені після змін.

Інтерактивні копії екрана

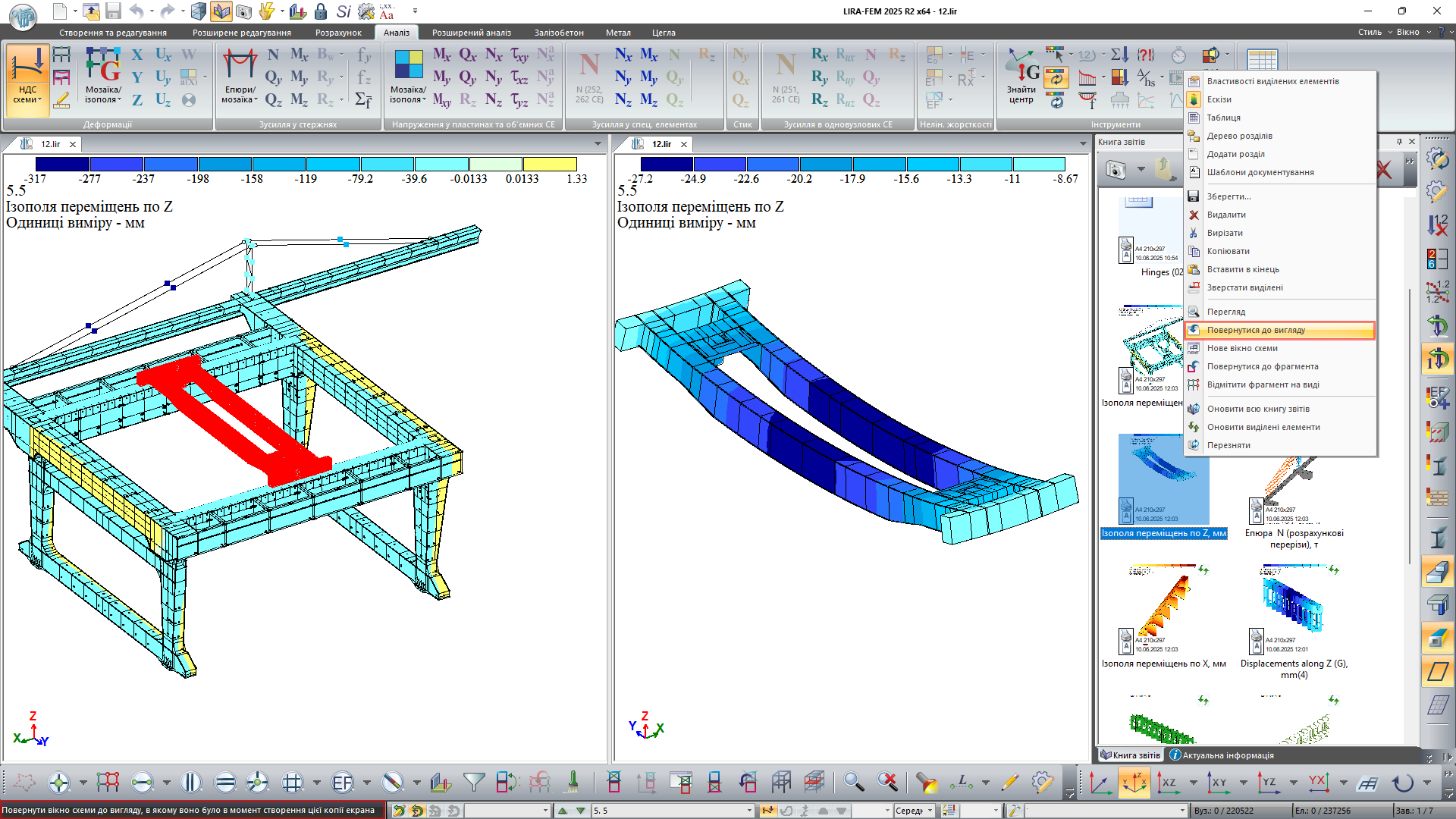

Інтерактивні копії екрана дозволяють зберігати поточний вигляд розрахункової схеми з можливістю швидкого повернення до конкретного її стану або фрагмента. Цей інструмент особливо корисний для фіксації важливих моментів розрахунку та подальшої навігації по моделі.

Копії екрана підтримують автоматичне оновлення відповідно до поточного стану моделі, включно з перенумерацією елементів, змінами тріангуляції, навантажень і параметрів розрахунку.

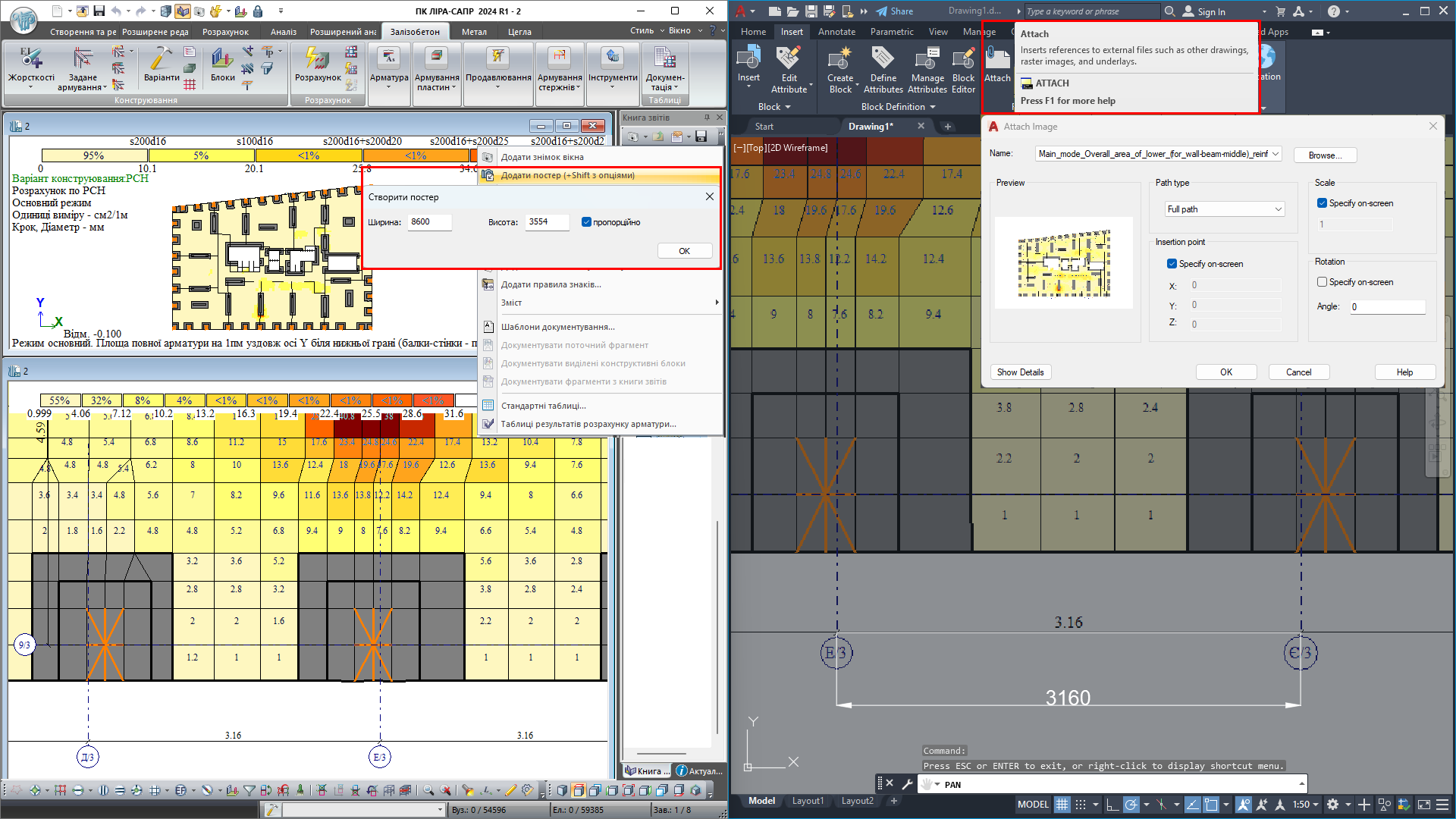

Підтримується створення знімків-постерів із можливістю налаштування розміру віртуального полотна. Це дає змогу масштабувати зображення без втрати якості, що робить їх зручними для використання як підкладки під креслення у графічних середовищах (наприклад, під час створення креслень КЖ).

Стандартні таблиці

Формування таблиць «Сумарні навантаження» для вихідних даних і результатів розрахунку задачі

Таблиці вихідних даних і результатів підтримують сортування, фільтрацію, пошук екстремальних значень, виділення елементів на схемі та автоматичне оновлення при зміні розрахункової моделі. Дані можна експортувати у формат CSV або переглядати в Microsoft Excel.

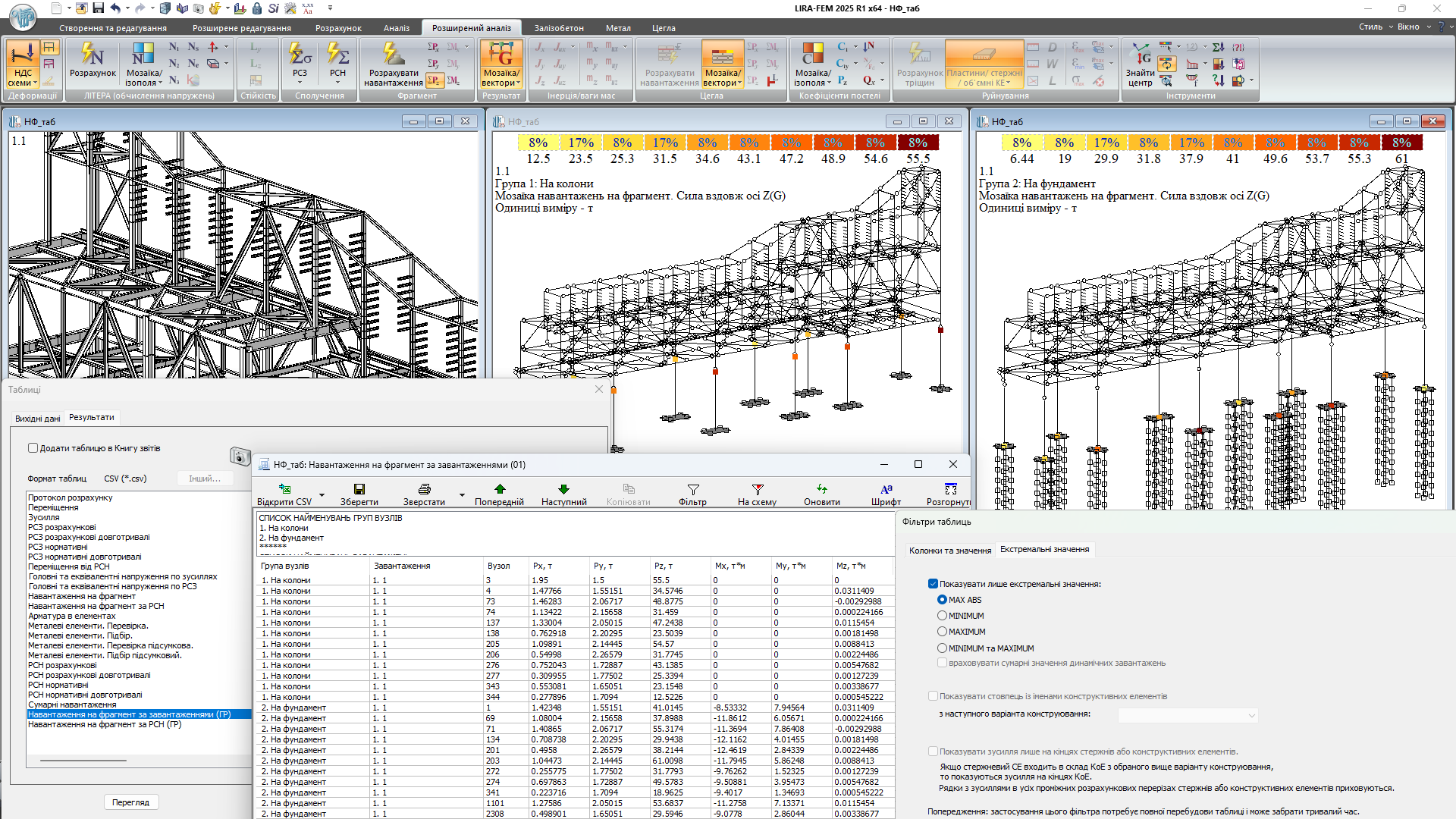

Таблиця навантажень на фрагмент за завантаженнями по групах (фільтр таблиць)

Таблиці використовуються як для документування, так і для аналізу розрахункової схеми. Сортування й фільтрація дозволяють швидко знайти потрібні значення, приховати непотрібні та виділити ключові дані. «Книга звітів» може містити кілька таблиць одного типу для різних груп елементів або вузлів. Після змін у розрахунковій моделі таблиці зберігають свою структуру, а оновлення даних виконується за командою користувача.

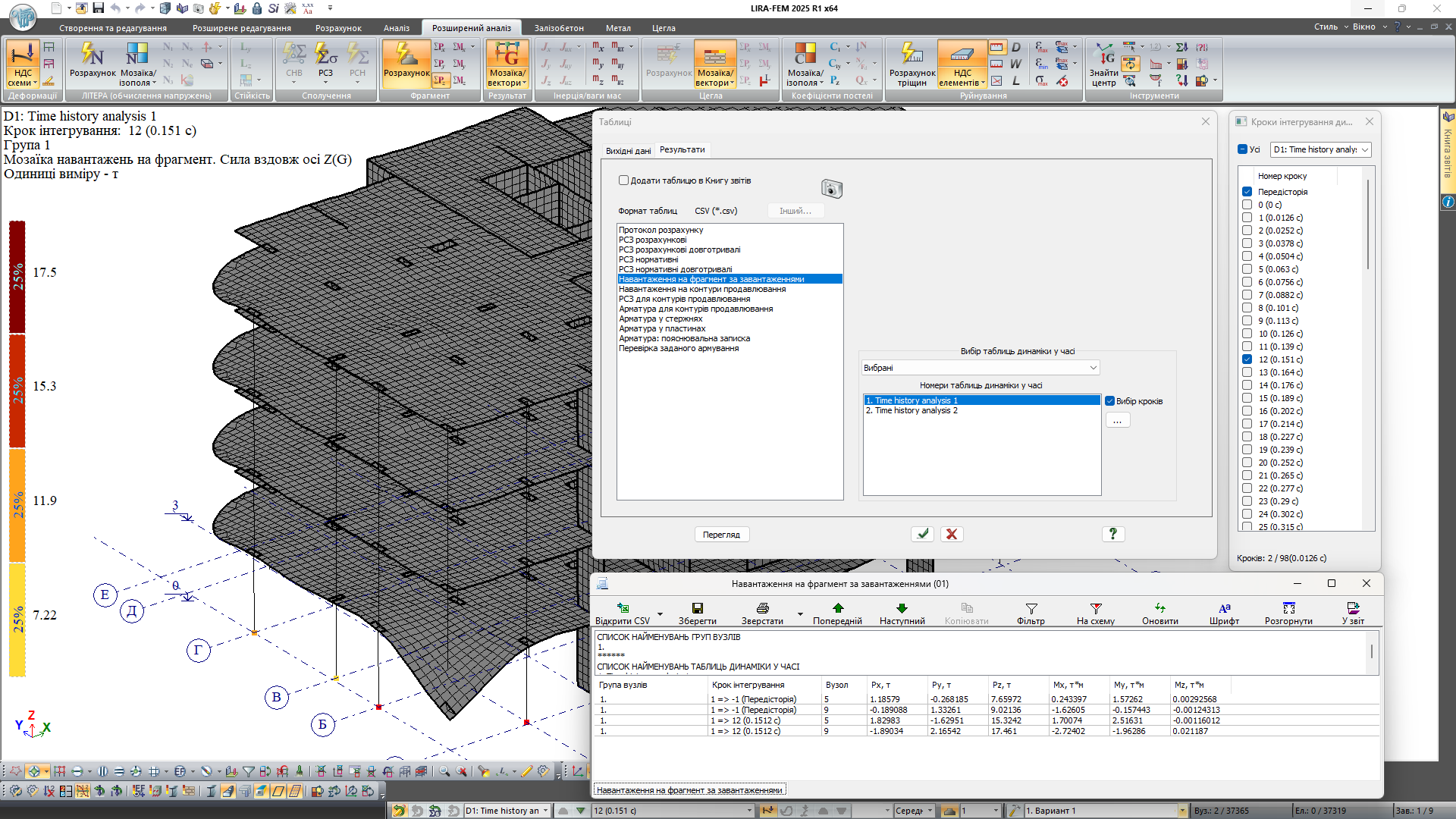

Формування таблиці результатів для вибраних кроків інтегрування

Передбачено автоматичний запис таблиць у форматі CSV, що налаштовується за допомогою вікна «Список створюваних таблиць».

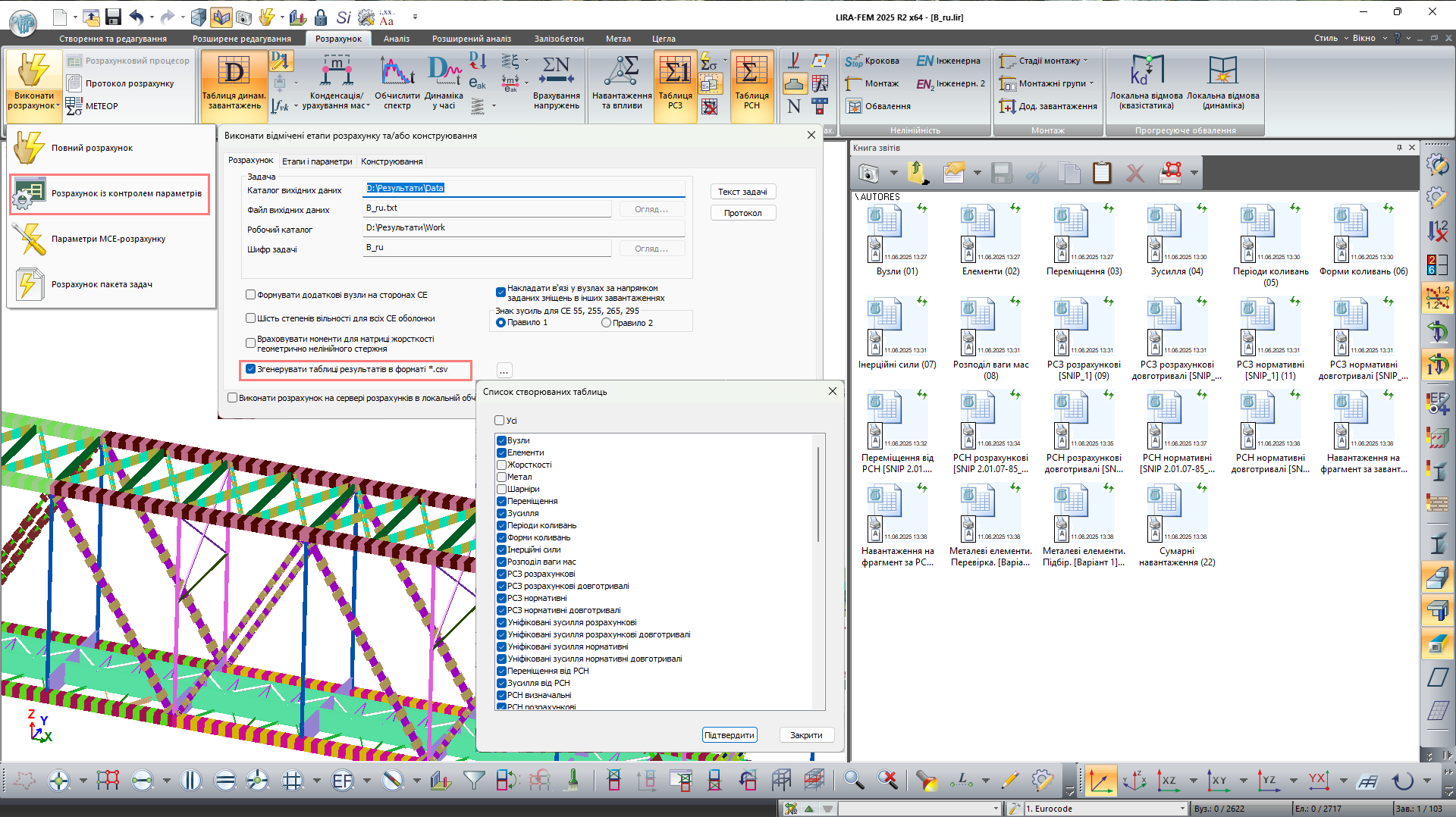

Автоматичне формування таблиць вихідних даних і результатів розрахунку у форматі CSV

Імпорт і прикріплення зовнішніх матеріалів

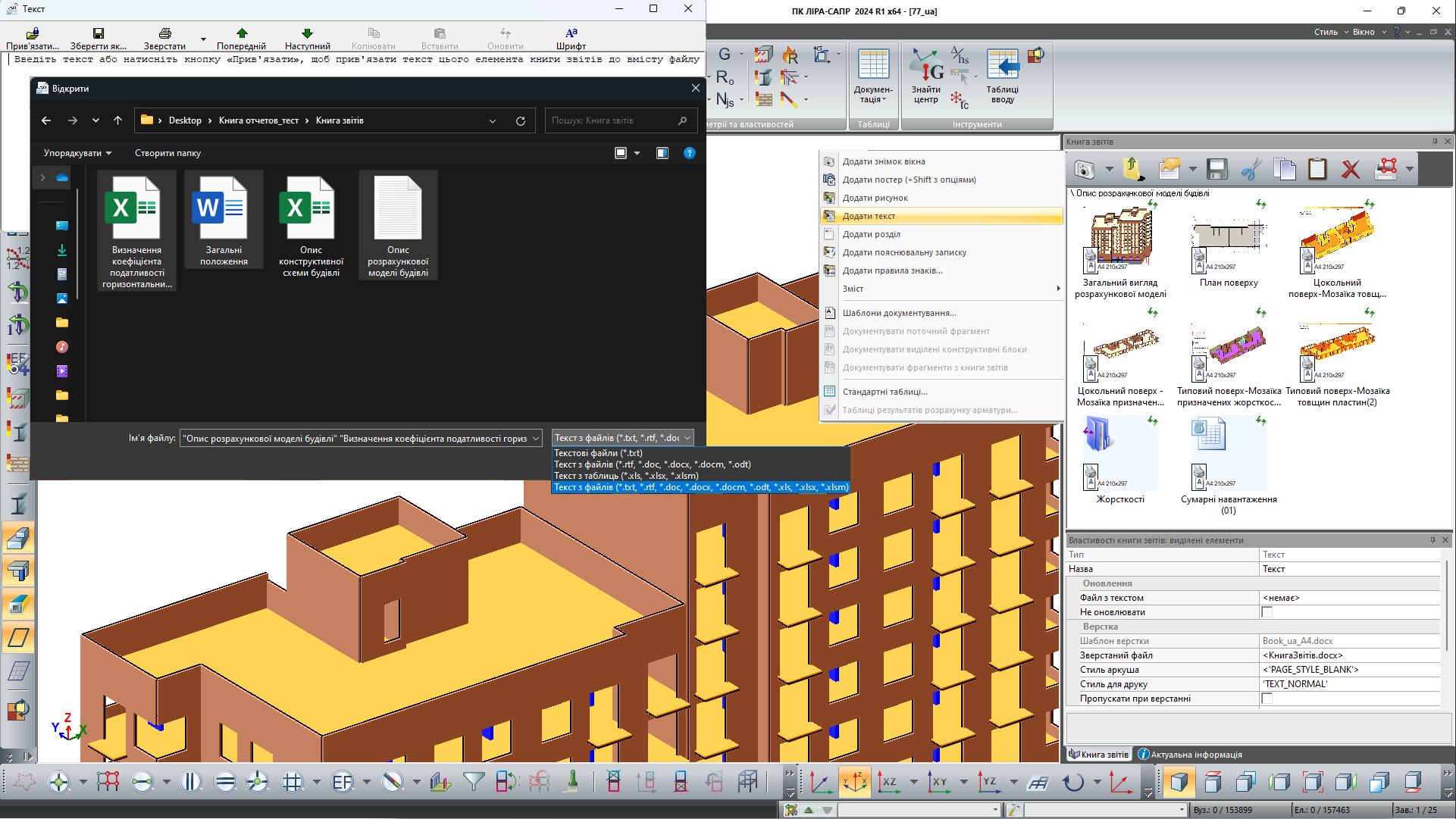

Користувач може вставляти до звіту растрові зображення (.jpg, .png, .bmp, .gif, .emf, .wmf) та документи (.txt, .rtf, .doc(x), .xls(x)). Усі вставлені таблиці та зображення автоматично отримують імена відповідних оригінальних файлів.

Шаблони документування

За допомогою шаблонів звіти, створені для однієї конструкції, можна легко адаптувати для іншої, подібної.

Документація, автоматично згенерована за шаблоном для відмічених конструктивних блоків

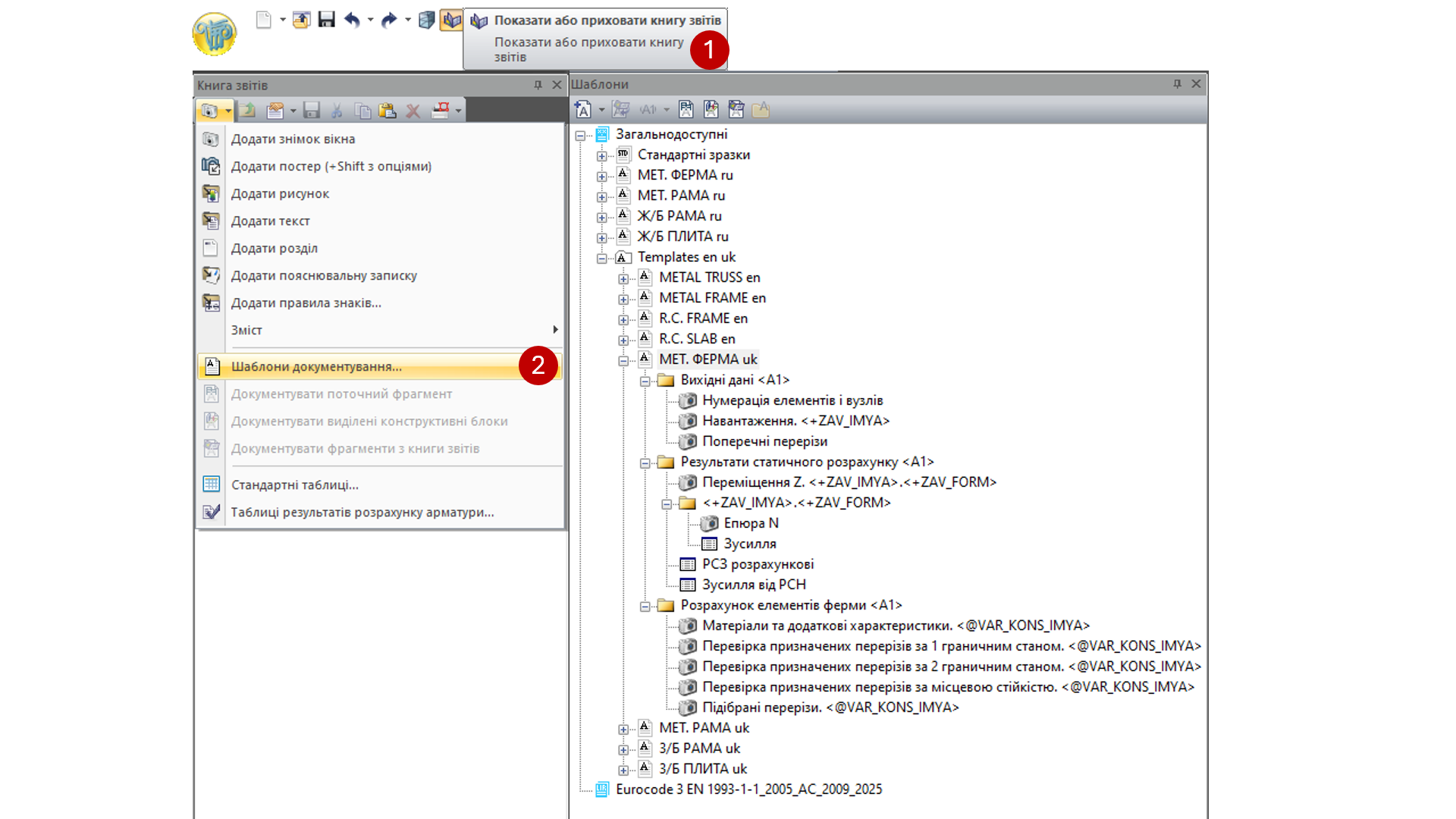

Доступні типові шаблони для різних типів конструкцій: металева ферма, металева або залізобетонна рама, плита. Користувач може налаштовувати ці шаблони та доповнювати бібліотеку власними шаблонами документування. Формування документації за шаблоном виконується для вибраного фрагмента схеми або конструктивного блока.

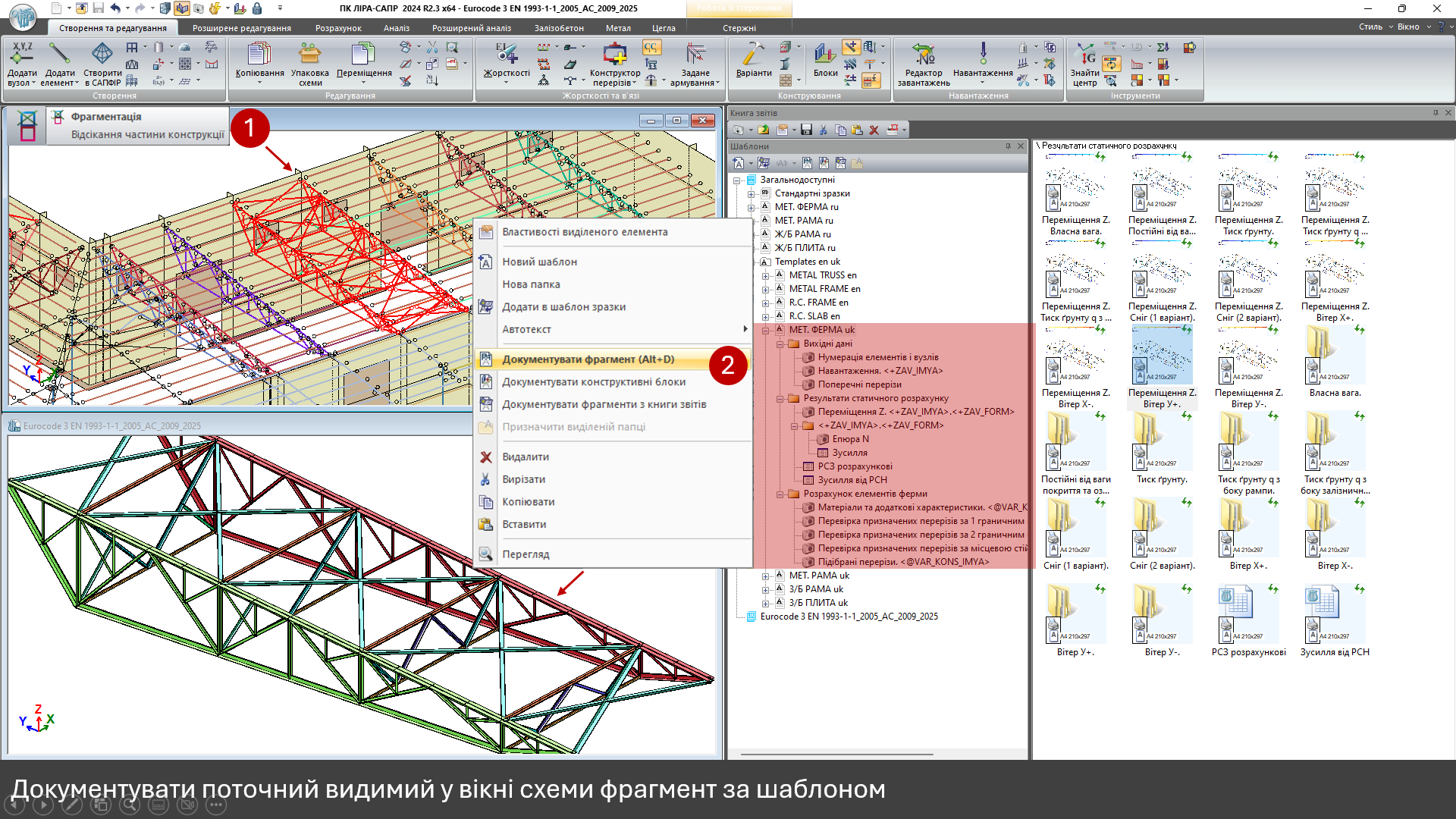

Документація, автоматично згенерована за шаблоном для фрагмента схеми

Налаштування шаблону Word із використанням інструмента «Вставити назву» дозволяє забезпечити автоматичну нумерацію рисунків і коректне оновлення підписів та посилань після змін у документі.

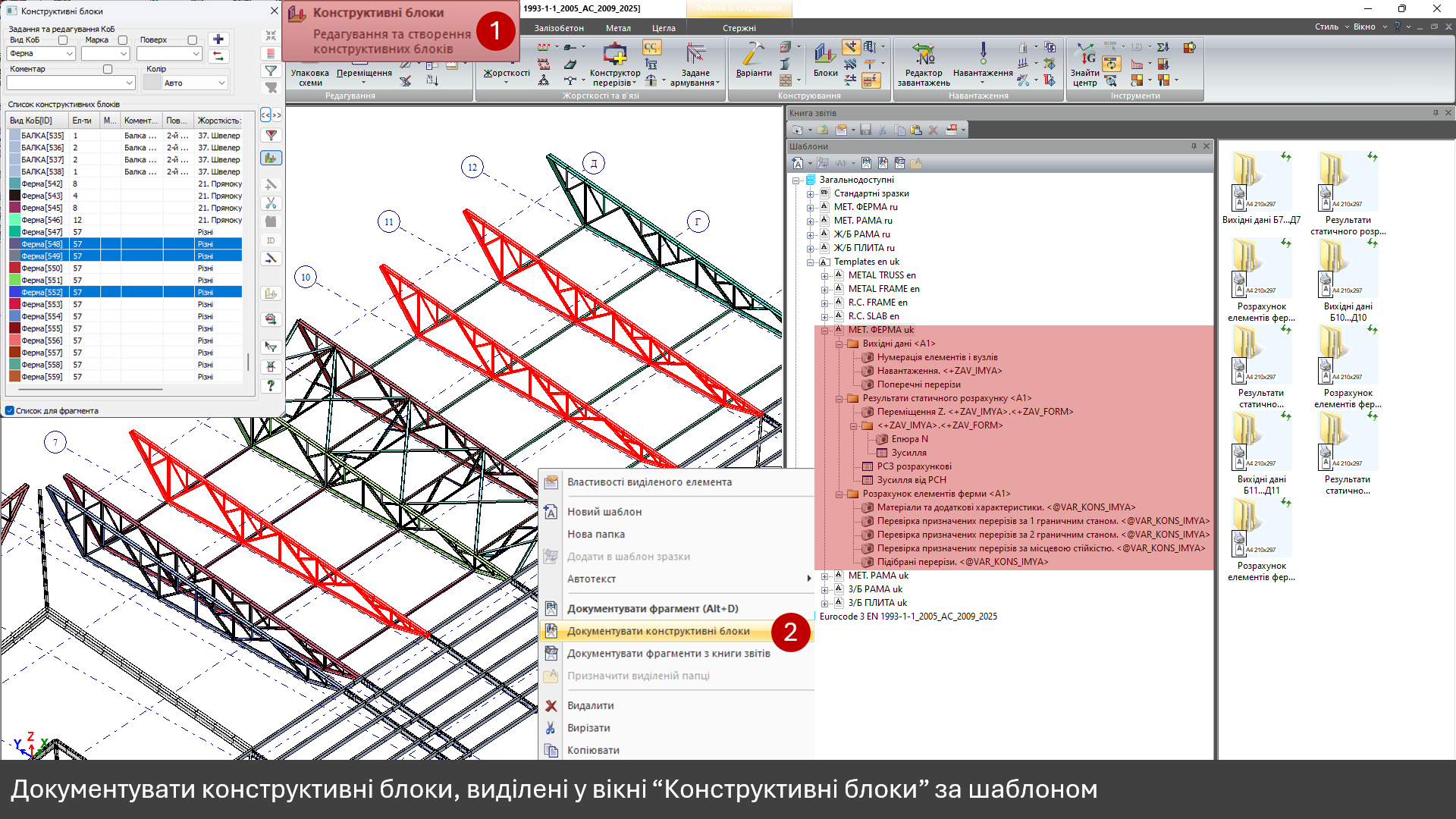

Документування конструктивних блоків виділених у вікні Конструктивні блоки за своїм шаблоном

Гнучка структура документа

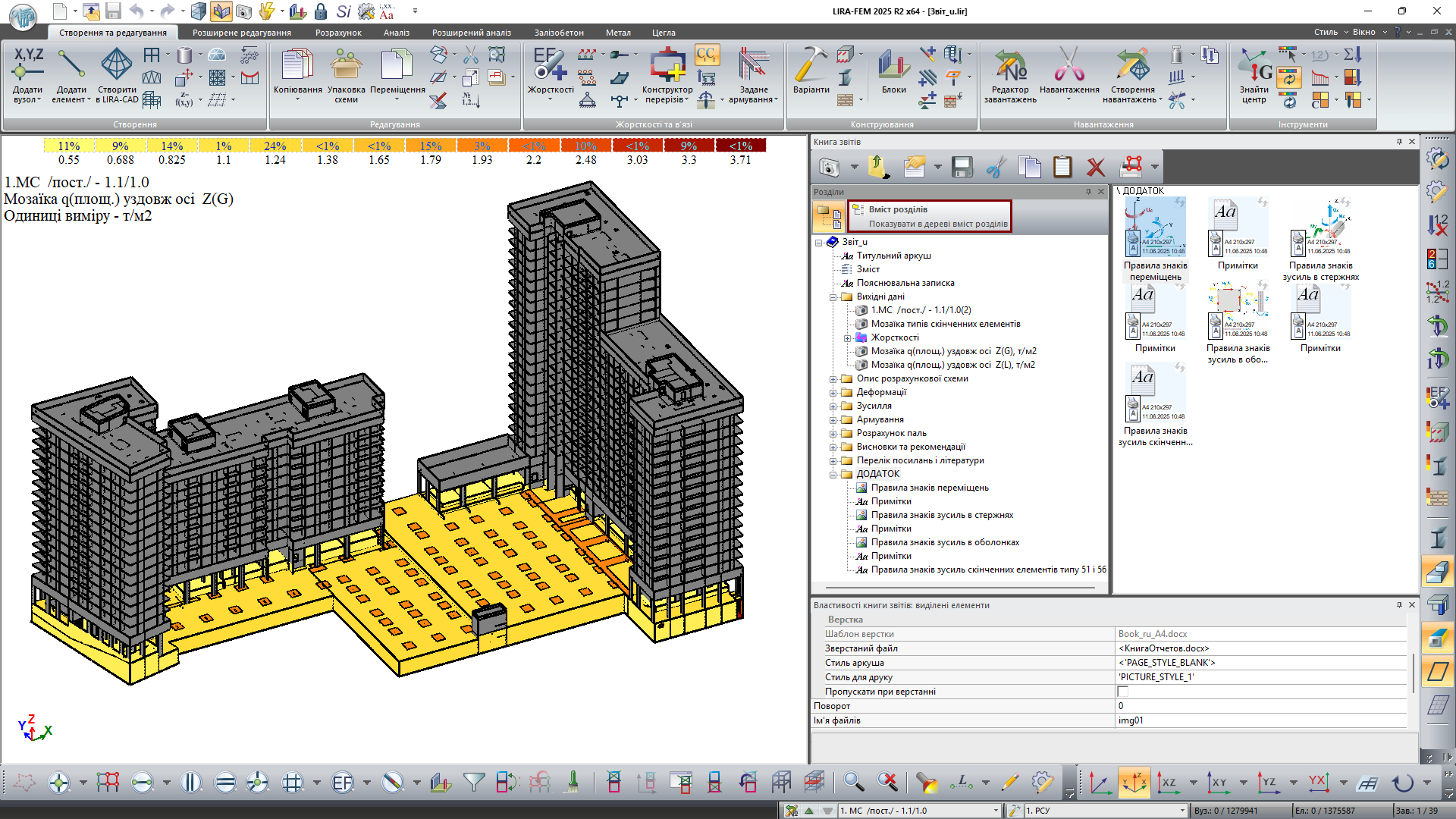

Формування ієрархічної структури звіту у вигляді дерева

Користувач може самостійно створювати розділи, додавати довільний текст і графіку, а також формувати ієрархічну структуру документа у вигляді дерева.

Налаштовуване оформлення

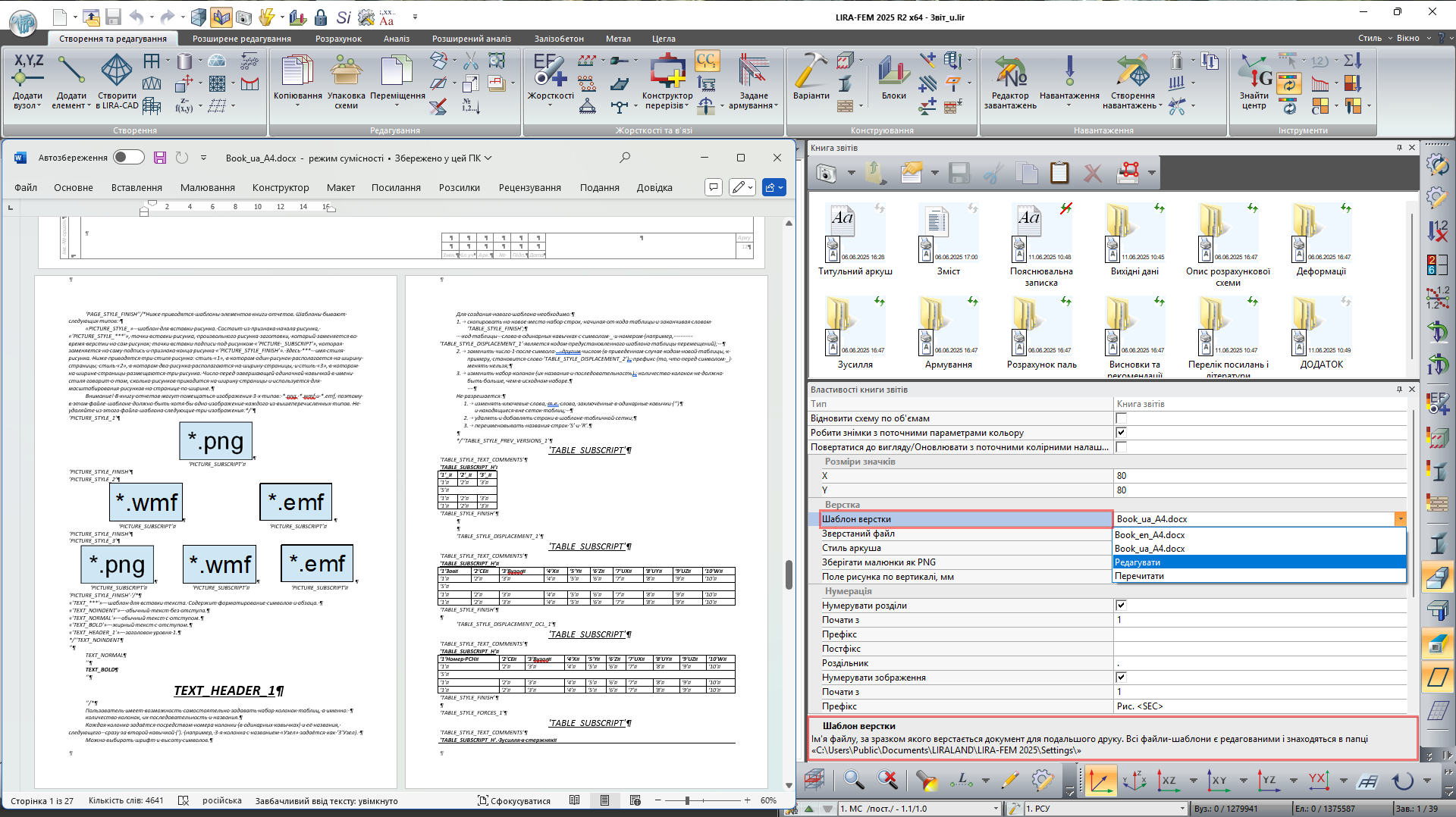

Перед версткою користувач може визначити стилі друку: шрифти, колонтитули, штампи, розміри та орієнтацію сторінок. Це налаштовується за допомогою шаблонів верстки, що зберігаються в окремій системній папці.

Автоматичне оновлення та верстка

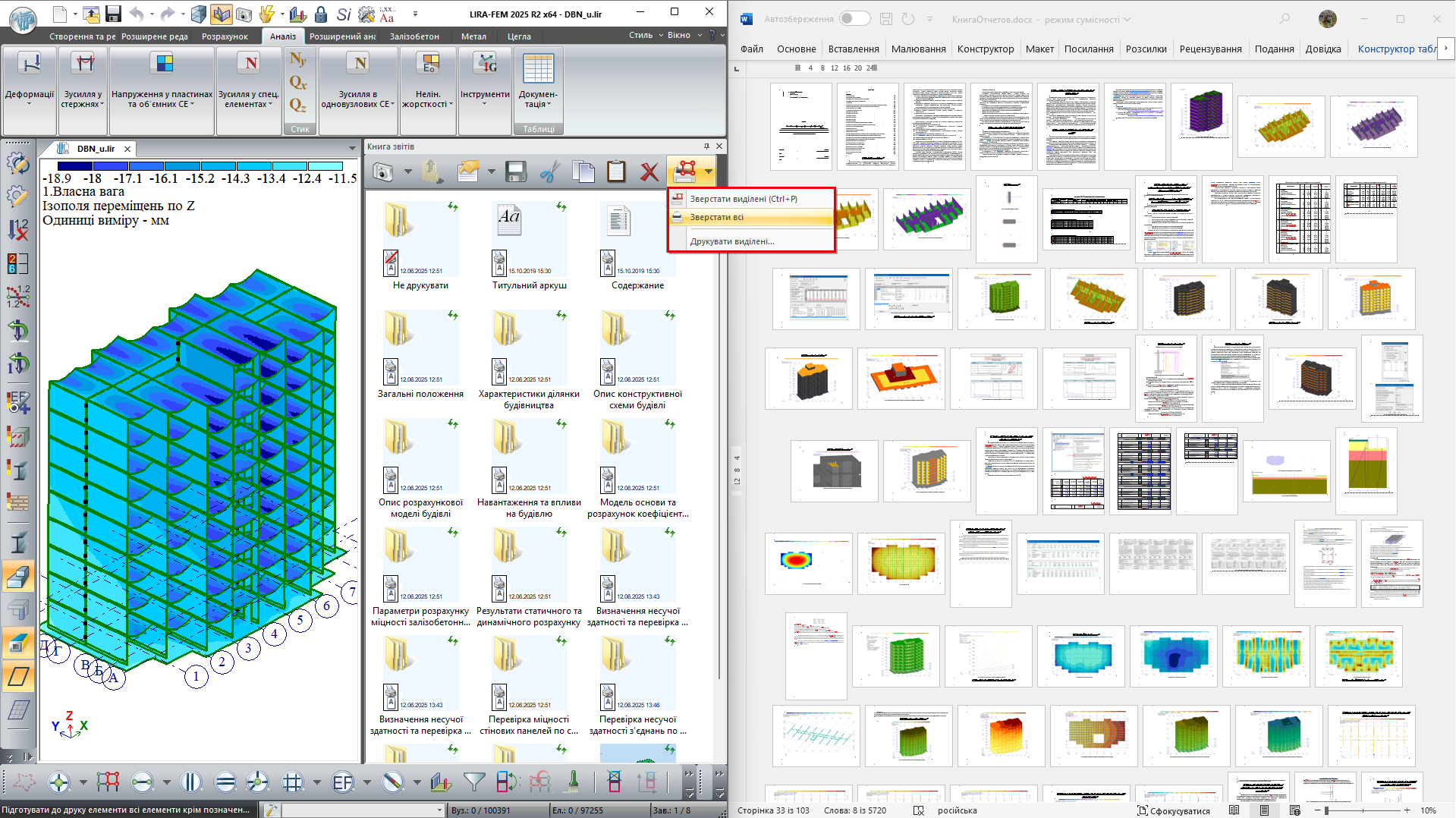

Підготувати до друку всі елементи «Книги звітів»

Усі таблиці та зображення у звіті можуть бути оновлені відповідно до поточного стану розрахункової моделі одним натисканням кнопки «Оновити».

Усі елементи звіту (титульний аркуш, зміст із нумерацією сторінок, копії екрана, таблиці, текстові блоки та зображення) автоматично верстаються у форматах DOCX (Microsoft Word), ODT (OpenOffice) або HTML, що забезпечує готовність документа до друку та подальшого редагування.

Можливе створення одного або кількох файлів з окремими частинами звіту.

Переваги використання системи «Книга звітів»

Автоматизація процесу — суттєво зменшує витрати часу інженера на підготовку технічних звітів.
Актуальність інформації — інтерактивні елементи можна автоматично оновити після змін у моделі.
Гнучке налаштування — повна свобода у створенні шаблонів, стилів, структури документації.
Універсальність — придатна як для внутрішнього звітування, так і для передачі технічної документації замовнику, експертизі чи архіву.
Якісна інтеграція з іншими середовищами — експорт у CSV, DOCX, PDF, сумісність із Excel та графічними редакторами.
Масштабування — підтримка великих проєктів, складних розрахункових схем, численних таблиць та зображень.
